Trong mọi hệ thống đường ống, van và thiết bị công nghiệp, chi tiết nhỏ nhất nhưng quyết định đến 80% hiện tượng rò rỉ lại chính là tấm gioăng làm kín. Gioăng không amiang (Non-Asbestos Gasket) ra đời như một giải pháp thay thế an toàn cho vật liệu amiang truyền thống, vừa đảm bảo khả năng làm kín ở điều kiện nhiệt độ - áp suất cao, vừa loại bỏ hoàn toàn nguy cơ ung thư phổi và các bệnh về đường hô hấp cho người vận hành. Bài viết dưới đây tổng hợp đầy đủ khái niệm, thành phần cấu tạo, bảng so sánh, thông số kỹ thuật của các thương hiệu phổ biến, tiêu chuẩn gia công mặt bích và bảng giá tham khảo để kỹ sư cơ khí cũng như bộ phận mua hàng có thể lựa chọn chính xác ngay từ lần đầu.

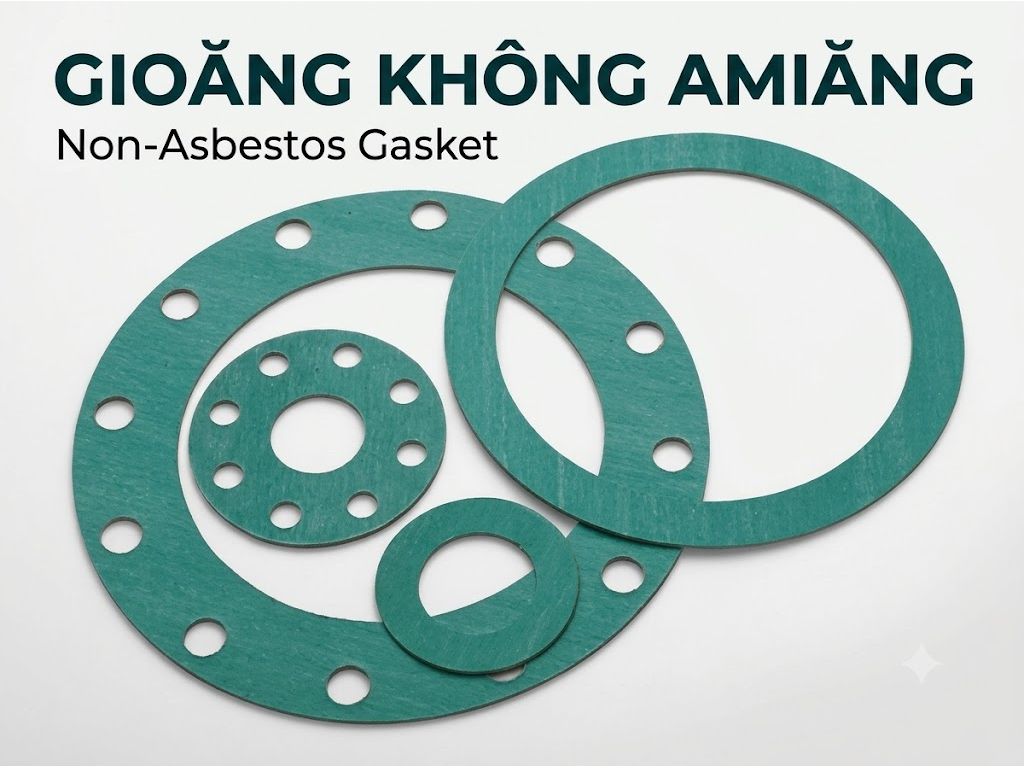

Gioăng không amiang là loại vật liệu làm kín dạng tấm (thường gọi là bìa gioăng, ron không amiang, giấy đệm không amiang) được sản xuất từ hỗn hợp sợi gia cường tổng hợp, sợi khoáng và chất kết dính cao su, sau đó được ép gia nhiệt ở áp lực cao để tạo thành tấm có độ đồng nhất về tỷ trọng. Tên tiếng Anh của sản phẩm là Non-Asbestos Gasket Sheet hoặc Asbestos-Free Gasket Sheet, dùng để chỉ mọi vật liệu làm kín có thành phần không chứa khoáng amiang serpentine hay amphibole.
Amiang từng là vật liệu làm kín rẻ và bền trong nhiều thập kỷ nhờ khả năng chịu nhiệt và chịu kéo rất tốt. Tuy nhiên, các sợi amiang có kích thước siêu nhỏ khi bị hít vào phổi sẽ tồn tại lâu dài và gây ra bệnh bụi phổi amiang (asbestosis), ung thư trung biểu mô và ung thư phổi. Chính vì vậy, hàng loạt quốc gia đã ban hành lệnh cấm sử dụng amiang trong sản xuất và nhập khẩu vật liệu làm kín, buộc ngành công nghiệp phải chuyển sang các dòng sợi kỹ thuật thay thế như Aramid, Carbon, sợi gốm, sợi thủy tinh và Xenluloza. Gioăng không amiang hiện là tiêu chuẩn bắt buộc trong hầu hết dự án mới, đặc biệt tại các nhà máy thực phẩm, dược phẩm, xử lý nước và nhiệt điện.
Một tấm gioăng không amiang chất lượng cao thường gồm ba nhóm thành phần chính:
Chính sự kết hợp linh hoạt giữa nhóm sợi và nhóm cao su tạo ra nhiều dòng sản phẩm chuyên biệt: dòng chịu dầu, dòng chịu hơi nóng, dòng chịu hóa chất và dòng dùng cho ngành thực phẩm.
| Tiêu chí | Gioăng amiang | Gioăng không amiang |
|---|---|---|
| Thành phần chính | Khoáng amiang serpentine/amphibole | Sợi Aramid, Carbon, gốm, thủy tinh kết dính NBR/EPDM |
| Độ nén (Compressibility) | Khoảng 25 - 40% | Khoảng 15 - 30%, ổn định hơn khi siết lại |
| Độ hồi phục (Recovery) | Thấp, dễ nén mỏng sau thời gian dài | Cao hơn, duy trì lực làm kín tốt hơn |
| Độ bền kéo (Tensile strength) | Rất cao | Cao, đủ cho mọi tiêu chuẩn mặt bích thông dụng |
| Chịu nhiệt | Lên tới 400 - 500 độ C | Phổ biến 100 - 400 độ C tùy dòng sản phẩm |
| An toàn sức khỏe | Gây bệnh phổi, bị cấm tại nhiều quốc gia | An toàn, đáp ứng RoHS, REACH, FDA |
| Khả năng tái chế, xử lý chất thải | Chất thải nguy hại, chi phí xử lý cao | Chất thải thông thường, chi phí thấp |
Việc chuyển từ gioăng amiang sang gioăng không amiang không chỉ là thay đổi vật liệu mà còn là yêu cầu bắt buộc trong hồ sơ đánh giá ESG của doanh nghiệp. Các dòng gioăng không amiang đạt chứng nhận RoHS (không chứa chất độc hại), REACH (tuân thủ quy định hóa chất châu Âu), FDA (an toàn tiếp xúc thực phẩm) và TA-Luft (độ kín khí theo tiêu chuẩn Đức) là lựa chọn ưu tiên cho nhà máy chế biến thực phẩm, dược phẩm, nước sạch và hệ thống hơi trong bệnh viện. Đây cũng là căn cứ để phòng mua hàng yêu cầu nhà cung cấp nộp đầy đủ CO/CQ và chứng nhận xuất xứ trước khi nghiệm thu.
Dòng này sử dụng sợi Aramid kết hợp cao su NBR - loại cao su có khả năng kháng xăng, dầu diesel, dầu thủy lực và nhiều loại dung môi hữu cơ. Nhiệt độ làm việc liên tục thường ở mức 120 - 180 độ C. Ứng dụng tiêu biểu là hệ thống đường ống xăng dầu, máy nén khí, động cơ diesel, hộp số và các trạm cấp nhiên liệu. Khi lựa chọn dòng này, cần đối chiếu kỹ với van công nghiệp và thiết bị đo trên cùng tuyến ống để tránh chênh lệch cấp áp.
Đây là dòng phổ biến nhất trong các nhà máy. Sản phẩm bổ sung sợi Carbon, sợi gốm và khoáng vô cơ, kết dính bằng NBR hoặc SBR, giúp chịu hơi bão hòa và hơi quá nhiệt ở 180 - 250 độ C liên tục, đỉnh ngắn hạn có thể lên tới 350 - 400 độ C. Ứng dụng điển hình: nồi hơi (Boiler), hệ thống hơi quá nhiệt, đường ống nhiệt điện, trạm trao đổi nhiệt và bộ gia nhiệt. Đây là nhóm sản phẩm được dùng nhiều cho mặt bích hơi JIS 10K, 16K, 20K.
Với cấu tạo từ PTFE hoặc sợi khoáng đặc biệt kết hợp cao su EPDM, dòng gioăng này kháng được axit loãng, kiềm, nước thải chứa hóa chất và hơi ẩm ăn mòn. Ứng dụng tại nhà máy hóa chất, trạm xử lý nước thải, bồn chứa axit, hệ thống CIP trong thực phẩm. Với môi chất ăn mòn mạnh hoặc yêu cầu độ tinh khiết cao, nên tham khảo thêm gioăng cao su chịu nhiệt EPDM hoặc gioăng PTFE Teflon thay vì bìa nén thông thường.
Tombo là thương hiệu phổ biến nhất trong các nhà máy tại Việt Nam nhờ mã hàng đa dạng và giá thành hợp lý. Các mã thường gặp: Tombo 1995 (dòng đa năng chịu hơi nóng, dầu, nước, khí), Tombo 1120 (dùng cho nước và dầu ở nhiệt độ trung bình), Tombo 1935 (bổ sung sợi carbon, chịu nhiệt và áp cao hơn), Tombo 1125 (dòng mỏng dùng cho mặt bích có gờ, yêu cầu lực siết thấp).
Klinger được xem là tiêu chuẩn tham chiếu về độ tin cậy. Các mã phổ biến gồm Klinger SIL C-4400, C-4430 và C-4500. Trong đó C-4400 là dòng gốc graphite chịu nhiệt độ và áp suất rất cao, phù hợp cho hơi quá nhiệt và môi chất khắc nghiệt; C-4430 tối ưu cho dầu và khí; C-4500 dùng cho ứng dụng có yêu cầu độ tinh khiết và chống bám dính cao.
Valqua nổi bật ở các dòng gioăng cho nước, hơi và dung dịch hóa chất với độ ổn định kích thước tốt. Hai mã phổ biến là Valqua V6500 (dùng cho nước, dầu, nhiệt độ trung bình) và Valqua V6602 (chịu hơi nóng và hóa chất nhẹ, nhiệt độ cao hơn).
Teadit có thế mạnh ở dòng gioăng cho ngành dầu khí và hóa chất. Hai mã tiêu biểu là Teadit NA-1100 (sợi Aramid + NBR, chịu dầu và khí tốt) và Teadit NA-1005 (dòng kinh tế cho nước và hơi áp thấp). Sản phẩm thường đi kèm đầy đủ tài liệu kỹ thuật và chứng nhận độ kín theo tiêu chuẩn châu Âu.
Bạn chưa chắc chắn mã gioăng nào phù hợp với môi chất và nhiệt độ của hệ thống? Gửi thông số kỹ thuật cho đội ngũ kỹ sư của chúng tôi để được tư vấn miễn phí và chọn đúng mã thay thế tương đương. Gửi yêu cầu tư vấn chọn mã gioăng phù hợp.

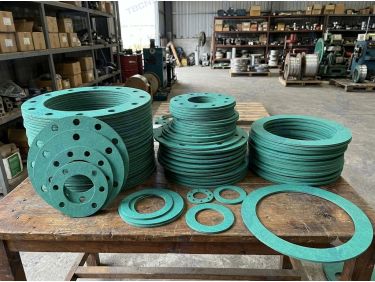

Đây là lỗi phổ biến nhất khi đặt hàng gia công. Gioăng FF (Full Face) là dạng gioăng tròn có đục đủ lỗ bu-lông, đường kính ngoài bằng đường kính ngoài mặt bích, dùng cho mặt bích phẳng. Gioăng RF (Raised Face) là dạng vòng tròn không có lỗ bu-lông, chỉ phủ lên phần gờ nổi của mặt bích, đường kính ngoài nhỏ hơn PCD. Nếu đặt sai kiểu, gioăng sẽ không tiếp xúc đúng bề mặt làm kín và rò rỉ ngay khi tăng áp.
Khi gia công, cần xác định đủ ba thông số: đường kính trong (ID), đường kính ngoài (OD) và đường kính tâm lỗ bu-lông (PCD) cùng số lượng, kích thước lỗ. Đây là dữ liệu mà nhiều đơn vị bán hàng bỏ sót khiến khách phải trả hàng. Tham khảo thêm bài viết về mặt bích thép tiêu chuẩn JIS 10K để đối chiếu kích thước trước khi đặt dập.
Tấm gioăng được cắt bằng máy CNC hoặc máy dập tự động theo file CAD. Với gioăng RF đường kính nhỏ, phương pháp dập khuôn cho năng suất cao; với gioăng FF lớn hoặc hình dạng đặc biệt (bầu dục, van bướm, mặt bích không tròn), máy cắt CNC tia nước hoặc dao xoay được sử dụng để đảm bảo mép cắt sắc, không cháy và không lệch kích thước. Dung sai cho phép thường là ±0,5 mm với đường kính và ±0,1 mm với độ dày.
Bảng dưới đây tổng hợp thông số tham khảo của các mã phổ biến, giúp kỹ sư chọn nhanh mã tương đương khi không có sẵn catalogue. Số liệu mang tính tham chiếu, cần đối chiếu tài liệu kỹ thuật (TDS) của nhà sản xuất trước khi đưa vào thiết kế.
| Thương hiệu | Mã sản phẩm | Nhiệt độ liên tục (độ C) | Nhiệt độ đỉnh (độ C) | Áp suất tối đa (bar) | Môi chất phù hợp |
|---|---|---|---|---|---|
| Tombo (Nichias) | 1995 | 180 | 250 | 20 | Hơi nóng, dầu, nước, khí trơ |
| Tombo (Nichias) | 1120 | 120 | 180 | 10 | Nước, dầu, khí nén |
| Tombo (Nichias) | 1935 | 250 | 350 | 30 | Hơi quá nhiệt, khí nóng |
| Klinger | SIL C-4400 | 400 | 450 | 100 | Hơi, dầu, dung môi, khí |
| Klinger | C-4430 | 400 | 440 | 90 | Dầu, khí, hơi bão hòa |
| Valqua | V6500 | 100 | 150 | 10 | Nước, dầu, dung dịch trung tính |
| Valqua | V6602 | 200 | 250 | 20 | Hơi nóng, hóa chất nhẹ |
| Teadit | NA-1100 | 200 | 300 | 40 | Dầu, khí, nước nóng |
| Teadit | NA-1005 | 150 | 200 | 15 | Nước, hơi áp thấp |
| Quy cách tấm | Độ dày | Đơn giá tham khảo (VND/tấm) |
|---|---|---|
| 1270 x 1270 mm | 1 mm | 280.000 - 420.000 |
| 1270 x 1270 mm | 2 mm | 520.000 - 780.000 |
| 1270 x 1270 mm | 3 mm | 780.000 - 1.150.000 |
| 1500 x 2000 mm | 2 mm | 1.250.000 - 1.850.000 |
| 1500 x 2000 mm | 3 mm | 1.850.000 - 2.700.000 |
Chi phí dập gioăng thành phẩm phụ thuộc kích thước và số lượng. Với gioăng RF từ DN15 đến DN300, giá gia công tham khảo dao động từ 15.000 đến 180.000 VND/chiếc tùy cấp bích và độ dày. Đơn hàng số lượng lớn hoặc dập theo bản vẽ riêng sẽ được báo giá riêng.
Trên thị trường tồn tại không ít tấm gioăng giá rẻ trộn bột amiang hoặc tạp chất để giảm chi phí. Cách nhận biết: bề mặt tấm có xơ sợi thô, dễ bở khi bẻ góc; độ đàn hồi kém, bẻ cong thấy vết nứt trắng; khi ngâm nước nóng bề mặt bị trương và mất màu bất thường; bao bì không có mã lô, không có tài liệu kỹ thuật. Luôn yêu cầu nhà cung cấp xuất trình CO/CQ ghi rõ thành phần không chứa amiang và kiểm tra bằng cách đốt mẫu nhỏ - sợi amiang cháy thành tro trắng giữ nguyên hình sợi, trong khi sợi Aramid co lại thành hạt đen.

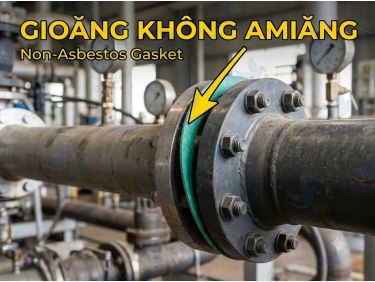

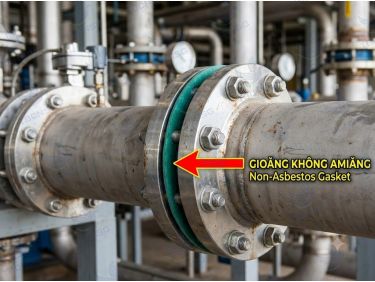

Trước khi lắp, cần làm sạch hoàn toàn mặt bích bằng bàn chải và dung môi, loại bỏ gioăng cũ và các vết xước sâu. Kiểm tra độ phẳng mặt bích, không dùng hai gioăng chồng lên nhau. Siết bu-lông theo thứ tự đối xứng hình ngôi sao (Criss-Cross Pattern) và chia làm ba lượt: lượt 1 siết 30% lực quy định, lượt 2 siết 70%, lượt 3 siết đủ 100% theo bảng lực siết của nhà sản xuất. Với gioăng mềm, nên siết lại sau 24 giờ vận hành ở nhiệt độ cao.
Cần gia công dập gioăng mặt bích theo bản vẽ tiêu chuẩn JIS, ANSI, DIN và giao hàng trong ngày? Nhận báo giá gia công theo bản vẽ hoặc gọi hotline kỹ thuật để được hỗ trợ nhanh.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp vật liệu làm kín, van công nghiệp, đồng hồ áp suất và thiết bị công nghiệp cho các nhà máy, khu công nghiệp và công trình xử lý nước trên toàn quốc. Chúng tôi cung cấp gioăng tấm không amiang chính hãng Tombo, Klinger, Valqua, Teadit cùng dịch vụ gia công cắt dập theo bản vẽ với máy CNC chuyên dụng, đáp ứng dung sai chặt chẽ và thời gian giao hàng nhanh.
Mỗi lô hàng đều có đầy đủ CO/CQ, chứng nhận xuất xứ và cam kết không chứa amiang. Quý khách được kiểm tra mẫu trước khi nhận hàng số lượng lớn.
Tùy dòng sản phẩm. Dòng chịu dầu thông thường đạt 120 - 180 độ C liên tục; dòng chịu hơi và sợi carbon đạt 250 - 300 độ C liên tục, đỉnh ngắn hạn 350 - 400 độ C; dòng gốc graphite chuyên dụng có thể đạt 400 - 450 độ C. Cần phân biệt rõ nhiệt độ liên tục và nhiệt độ đỉnh khi chọn mã.
Các độ dày thông dụng là 0,5 mm, 1 mm, 1,5 mm, 2 mm, 3 mm và 5 mm. Mặt bích có gờ (RF) thường dùng 1,5 - 3 mm; mặt bích phẳng (FF) và đường ống lớn dùng 3 - 5 mm; thiết bị nhỏ hoặc áp thấp dùng 0,5 - 1 mm.
Siết quá lực khiến gioăng bị nén vượt giới hạn đàn hồi, vật liệu mất khả năng hồi phục và trở nên giòn. Khi hệ thống thay đổi nhiệt độ hoặc áp suất, gioăng không còn khả năng bù giãn nở, dẫn đến rò rỉ hoặc nứt. Ngoài ra, lực siết quá lớn còn làm biến dạng mặt bích và kéo dài bu-lông.
Không nên. Gioăng đã qua sử dụng bị nén và biến dạng, mất độ đàn hồi, bề mặt có thể đã in dấu rãnh và bám môi chất. Tái sử dụng tiềm ẩn nguy cơ rò rỉ cao, đặc biệt với môi chất hơi nóng hoặc hóa chất. Chi phí thay mới luôn thấp hơn nhiều so với thiệt hại do rò rỉ gây ra.
Là Non-Asbestos Gasket hoặc Asbestos-Free Gasket Sheet. Khi tìm tài liệu kỹ thuật hoặc đặt hàng nhập khẩu, nên dùng đúng thuật ngữ này để tránh nhầm lẫn với các dòng gioăng khác.
Gioăng FF có đường kính ngoài bằng đường kính ngoài mặt bích và có đủ lỗ bu-lông; gioăng RF nhỏ hơn, không có lỗ bu-lông và chỉ phủ lên phần gờ nổi. Khi đặt hàng, cần cung cấp bản vẽ hoặc thông số ID, OD, PCD, số lỗ và đường kính lỗ để đơn vị gia công dập chính xác.
