Trong hệ thống đường ống công nghiệp, đặc biệt là các hệ thống hơi nóng, hóa chất và khí đốt áp lực cao, việc lựa chọn đúng loại gioăng làm kín mặt bích quyết định trực tiếp đến độ an toàn và tuổi thọ vận hành của toàn bộ hệ thống. Trong số các giải pháp làm kín hiện đại, ron chì 1 vành (hay còn gọi là gioăng thép xoắn cơ bản, Basic Spiral Wound Gasket) là dòng sản phẩm có thiết kế tối giản nhưng sở hữu khả năng chịu nhiệt và chịu áp cực kỳ ấn tượng. Bài viết dưới đây sẽ phân tích chi tiết từ định nghĩa, cấu tạo, thông số kỹ thuật cho đến bảng giá tham khảo và hướng dẫn lắp đặt chuẩn xác, giúp các kỹ sư cơ khí và bộ phận vật tư lựa chọn đúng chủng loại cho từng vị trí mặt bích.
Nếu quý khách đang cần báo giá gấp cho một mã hàng cụ thể, hãy liên hệ ngay đội ngũ kỹ thuật để được tư vấn và nhận báo giá chi tiết trong thời gian ngắn nhất.

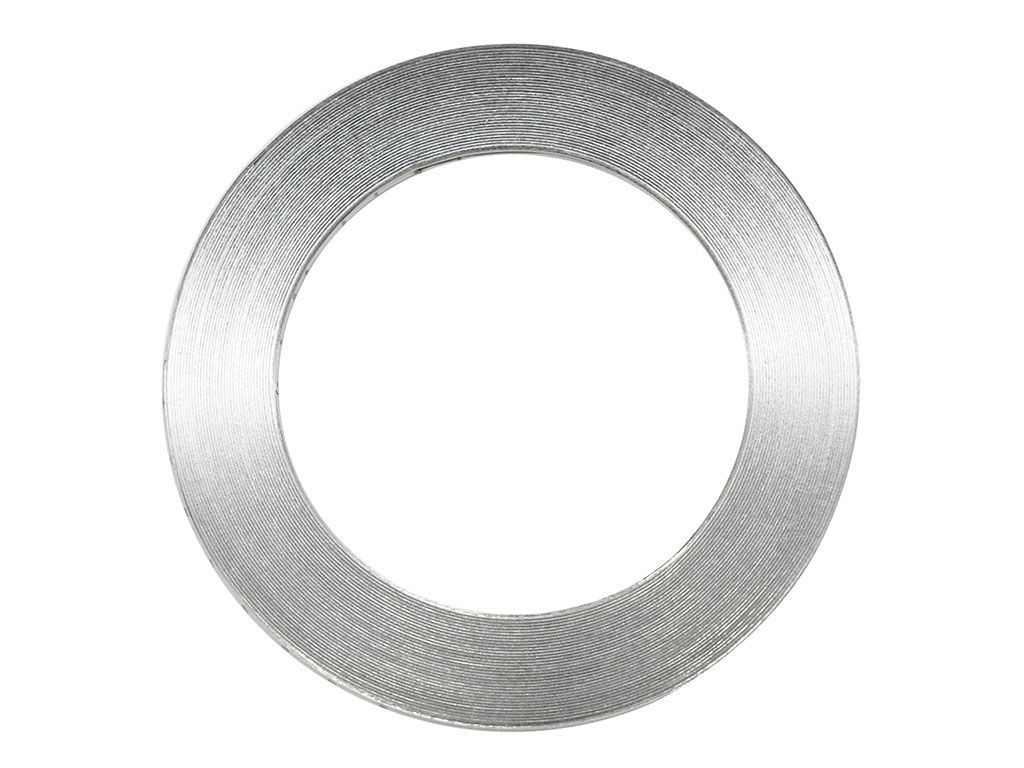

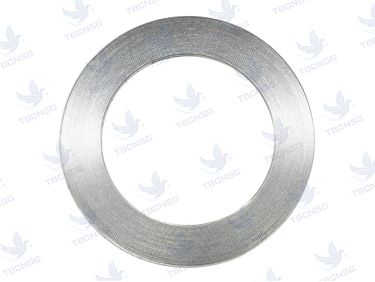

Ron chì 1 vành là loại gioăng làm kín cơ bản thuộc nhóm gioăng thép xoắn, được cấu tạo hoàn toàn từ các vòng dải thép inox uốn xoắn đan xen với các lớp chì mềm (graphite hoặc vật liệu điền đầy khác). Điểm đặc trưng dễ nhận biết nhất của dòng sản phẩm này là không tích hợp vành định tâm bên ngoài (Outer Ring) và cũng không có vành gia cường bên trong (Inner Ring), tức là toàn bộ tiết diện gioăng chỉ gồm phần lõi xoắn làm kín.
Do đặc điểm cấu tạo này, sản phẩm còn được gọi bằng nhiều tên thương mại khác nhau như: gioăng chì 1 lớp, gioăng thép xoắn 1 vành, ron xếp chì 1 vành, gioăng chì basic type, hay tên quốc tế là Basic Type Spiral Wound Gasket, viết tắt là SWB. Trong tiêu chuẩn ASME B16.20, đây được xem là dạng gioăng xoắn cơ sở, từ đó các biến thể 2 vành và 3 vành được phát triển thêm để phù hợp với từng kiểu mặt bích khác nhau.
Nguyên lý làm kín của gioăng chì 1 vành dựa trên hai cơ chế chính. Thứ nhất là cơ chế nén đàn hồi: các dải kim loại được uốn theo dạng chữ V hoặc chữ W xếp chồng lên nhau, khi chịu lực siết của bulong, các nếp gấp này bị nén lại và tạo ra phản lực đàn hồi liên tục lên bề mặt bích. Chính khả năng đàn hồi này giúp gioăng chịu được các chu kỳ giãn nở vì nhiệt và rung động trong quá trình vận hành mà không bị mất lực siết.
Thứ hai là cơ chế tự điền đầy (self-sealing). Lớp chì graphite mềm nằm giữa các vòng xoắn kim loại sẽ bị ép trồi ra và len lỏi vào những vết nhám, khe hở siêu nhỏ trên bề mặt bích. Nhờ đó, đường rò rỉ của môi chất bị chặn lại ngay cả khi bề mặt bích không đạt độ phẳng tuyệt đối. Đây là lý do vì sao gioăng thép xoắn nói chung và ron chì 1 vành nói riêng được đánh giá cao hơn nhiều so với gioăng cao su hay gioăng giấy trong các ứng dụng nhiệt độ cao, áp suất lớn.
Một chiếc ron chì inox 1 vành tiêu chuẩn chỉ gồm hai thành phần cấu thành, nhưng sự kết hợp giữa chúng lại tạo ra hiệu quả làm kín vượt trội:
Dưới đây là bảng thông số kỹ thuật tổng hợp của dòng gioăng chì chịu nhiệt 1 vành đang được cung cấp phổ biến trên thị trường:
| Thông số | Dải giá trị tiêu chuẩn | Ghi chú kỹ thuật |
|---|---|---|
| Dải kích thước | DN15 đến DN1000 (1/2 inch đến 40 inch) | Nhận gia công kích thước phi tiêu chuẩn theo bản vẽ |
| Độ dày tiêu chuẩn | 2.5 mm, 3.2 mm, 4.5 mm, 6.4 mm | 4.5 mm là phổ biến nhất cho mặt bích rãnh |
| Áp suất làm việc | Lên đến 250 bar | Tương ứng Class 150 đến Class 2500, PN10 đến PN250 |
| Nhiệt độ với filler Graphite | -200°C đến 550°C | Phù hợp hơi nóng, dầu nóng, hóa chất |
| Nhiệt độ với filler PTFE | Lên đến 260°C | Kháng hóa chất tốt, hạn chế nhiệt độ |
| Nhiệt độ với filler Ceramic | Lên đến 1100°C | Dùng cho khí thải, lò nung nhiệt độ cao |
| Tiêu chuẩn mặt bích | JIS 5K, 10K, 16K, 20K; DIN PN10 đến PN40; ASME B16.20 / B16.5 | Cần tra đúng tiêu chuẩn khi đặt hàng |
Quý khách cần bảng tra chi tiết theo từng đường kính DN cụ thể, vui lòng gửi yêu cầu tải bảng tra kích thước để nhận tài liệu PDF miễn phí từ đội ngũ kỹ thuật.
| Tiêu chí | Ron chì 1 vành (Basic) | Ron chì 2 vành (SG) | Ron chì 3 vành (CGI) |
|---|---|---|---|
| Cấu tạo vành | Chỉ có lõi xoắn, không vành | Lõi xoắn và vành ngoài | Lõi xoắn, vành trong và vành ngoài |
| Kiểu mặt bích phù hợp | Mặt bích âm dương (M&F), lưỡi rãnh (T&G) | Mặt bích nổi (RF), mặt phẳng (FF) | Mặt bích nổi (RF) áp cao, môi chất nguy hiểm |
| Khả năng chống lệch tâm | Thấp, phụ thuộc rãnh bích | Tốt nhờ vành ngoài định tâm | Rất tốt nhờ cả vành trong và ngoài |
| Khả năng chống nổ gioăng | Trung bình | Khá | Cao nhất |
| Giá thành | Thấp nhất | Trung bình | Cao nhất |
Trên thực tế, ron chì mặt bích âm dương là lựa chọn bắt buộc trong các trường hợp sau:
Ngược lại, tuyệt đối không nên dùng ron chì 1 vành cho mặt bích nổi (Raised Face) hoặc mặt phẳng (Flat Face) không có gờ giữ, vì gioăng sẽ không được định vị và rất dễ bị đẩy ra ngoài khi hệ thống chịu áp. Với các vị trí này, nên chuyển sang ron chì 2 vành inox để đảm bảo an toàn.
Đây là ứng dụng phổ biến nhất của dòng sản phẩm này. Các vị trí như mặt bích nắp lò hơi, đường ống hơi chính, van an toàn, van xả đáy thường sử dụng mặt bích kiểu lưỡi rãnh hoặc âm dương. Với filler graphite và dải inox 304, gioăng chì chịu nhiệt 1 vành đáp ứng tốt điều kiện nhiệt độ hơi bão hòa lên đến 550°C và áp suất làm việc cao.
Các đường ống dẫn axit, dung dịch kiềm, dung môi hữu cơ thường yêu cầu gioăng có khả năng kháng ăn mòn cao. Khi kết hợp inox 316L với filler PTFE hoặc graphite, sản phẩm có thể làm kín an toàn cho nhiều nhóm môi chất khác nhau, kể cả các môi chất có tính xâm thực mạnh.
Các thiết bị trao đổi nhiệt, bình ngưng, hệ thống làm mát và đường ống dẫn dầu bôi trơn trên tàu thủy cũng sử dụng nhiều gioăng thép xoắn 1 vành nhờ ưu điểm nhỏ gọn, dễ gia công theo kích thước đặc biệt và khả năng chịu rung động tốt.
Để chọn đúng ron chì graphite 1 vành, kỹ sư cần thực hiện theo trình tự sau:
Sai lầm trong lắp đặt là nguyên nhân hàng đầu gây rò rỉ, kể cả với gioăng chất lượng cao. Quy trình chuẩn gồm các bước:
Trường hợp cần thay thế gioăng cho hệ thống áp cao có yêu cầu chống nổ gioăng, quý khách nên tham khảo thêm dòng gioăng chì 3 vành để có giải pháp an toàn hơn.
Giá ron chì 1 vành phụ thuộc vào nhiều yếu tố và có thể thay đổi theo thời điểm. Bảng dưới đây chỉ mang tính chất tham khảo cho cấu hình phổ biến nhất là inox 304 kết hợp filler graphite, tiêu chuẩn JIS 10K:
| Kích thước DN | Độ dày tiêu chuẩn | Môi chất khuyến nghị | Ghi chú |
|---|---|---|---|
| DN15 đến DN32 | 3.2 mm hoặc 4.5 mm | Hơi nóng, nước nóng, dầu | Phổ biến cho hệ thống hơi nhỏ |
| DN40 đến DN80 | 4.5 mm | Hơi nóng, hóa chất loãng | Cần kiểm tra độ sâu rãnh bích |
| DN100 đến DN150 | 4.5 mm | Hơi áp cao, khí công nghiệp | Thường dùng inox 316L |
| DN200 đến DN300 | 4.5 mm hoặc 6.4 mm | Hệ thống lò hơi, trao đổi nhiệt | Gia công theo bản vẽ nếu cần |
| Trên DN300 | Theo yêu cầu | Theo thiết kế hệ thống | Đặt hàng riêng, thời gian dài hơn |
