Trong bất kỳ hệ thống đường ống công nghiệp nào, mối nối mặt bích luôn là điểm yếu tiềm ẩn nguy cơ rò rỉ cao nhất. Một hệ thống dù được đầu tư van chất lượng cao hay mặt bích inox công nghiệp đắt tiền đến đâu cũng sẽ trở nên vô dụng nếu lớp đệm làm kín bị phá hủy. Gioăng làm kín không chỉ đơn thuần là một miếng đệm lót, nó là trái tim của sự an toàn trong vận hành. Việc lựa chọn gioăng không thể dựa trên cảm tính hay thói quen, mà cần tuân thủ chặt chẽ các thông số kỹ thuật, đặc biệt là mối tương quan giữa áp suất và nhiệt độ làm việc.
Bài viết này được đội ngũ kỹ thuật của TBCNSG biên soạn nhằm cung cấp một cẩm nang chuyên sâu, giúp bạn đọc hiểu rõ cách thức "chọn gioăng theo áp suất và nhiệt độ", từ đó tối ưu chi phí bảo trì và ngăn ngừa các sự cố rò rỉ nguy hiểm. Chúng tôi cũng sẽ cung cấp các bảng tra cứu kỹ thuật thực tế để bạn dễ dàng áp dụng ngay vào công việc. Để có cái nhìn tổng quan nhất, mời bạn tham khảo thêm bài viết về các loại mặt bích và tiêu chuẩn kết nối, vốn là nền tảng không thể thiếu trước khi tiến hành chọn gioăng.
Nguyên lý cơ bản của mối nối mặt bích và vai trò của gioăng
Để hiểu đúng về cách chọn gioăng, trước hết cần nắm được cơ chế làm kín. Một mối nối mặt bích thường bao gồm hai mặt bích, bulong đai ốc và một miếng đệm ở giữa. Khi xiết bulong, lực nén sinh ra sẽ ép gioăng vào bề mặt rãnh hoặc mặt phẳng của mặt bích. Vật liệu gioăng phải mềm hơn vật liệu chế tạo mặt bích để có thể biến dạng, lấp đầy các khuyết tật siêu nhỏ trên bề mặt kim loại. Quá trình này tạo ra một "hàng rào vô hình" ngăn không cho lưu chất thoát ra ngoài môi trường.
Tuy nhiên, "hàng rào" này luôn chịu sự tấn công của ba yếu tố chính từ lưu chất bên trong ống: Lực đẩy do áp suất (P), sự giãn nở vật chất do nhiệt độ (T), và sự ăn mòn hóa học từ chính môi chất. Sai lầm phổ biến nhất của các kỹ sư trẻ là chỉ nhìn vào con số áp suất trên đồng hồ mà bỏ qua nhiệt độ. Thực tế, nhiệt độ chính là yếu tố giết chết gioăng nhanh nhất. Khi nhiệt tăng, độ bền kéo và khả năng đàn hồi của vật liệu gioăng sẽ suy giảm nghiêm trọng, dẫn đến hiện tượng "chùng ứng suất" (Stress Relaxation) khiến bulong bị mất lực xiết và gây rò rỉ.
Tương quan giữa Áp Suất, Nhiệt Độ và khả năng làm việc của gioăng
Trong kỹ thuật làm kín, không có khái niệm "chịu áp suất tối đa" hay "chịu nhiệt độ tối đa" một cách riêng lẻ. Tất cả các nhà sản xuất gioăng uy tín đều công bố thông số kỹ thuật dựa trên biểu đồ P-T (Áp suất - Nhiệt độ). Đây là đường cong thể hiện sự suy giảm áp suất làm việc cho phép khi nhiệt độ hệ thống tăng lên.
Ví dụ, một miếng gioăng PTFE nguyên chất có thể chịu được áp suất 55 bar ở nhiệt độ phòng, nhưng khi hệ thống lên đến 200°C, con số này có thể tụt xuống chỉ còn 5 bar. Bạn không thể áp dụng một bảng giá chung cho mọi điều kiện; bạn cần tra cứu rất kỹ lưỡng. Chúng tôi khuyến nghị bạn nên tham khảo bảng giá gioăng làm kín chi tiết được phân loại rõ ràng theo từng dải nhiệt độ và áp suất để có lựa chọn sơ bộ chính xác nhất.
Phân loại gioăng theo cấu tạo và khả năng chịu tải
Thị trường hiện nay có vô số chủng loại gioăng, nhưng để phục vụ mục đích chọn lọc theo áp suất và nhiệt độ, chúng tôi chia chúng thành các nhóm chính sau:

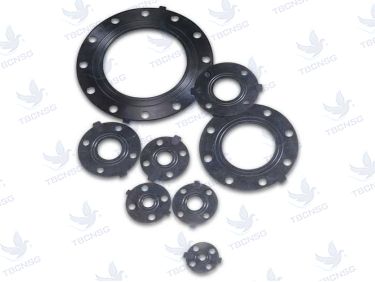

1. Gioăng không chứa Amiăng (Non-Asbestos Fiber - NAF)
Đây là dòng gioăng sợi tổng hợp ép với cao su NBR hoặc SBR, thường được gọi là gioăng chịu dầu. Chúng là giải pháp kinh tế nhất cho các ứng dụng thông dụng.
- Phạm vi nhiệt độ: -50°C đến +400°C (tùy loại sợi).
- Áp suất tối đa: Thường giới hạn ở 40-60 bar.
- Ứng dụng: Nước, dầu khoáng, khí nén, hơi nước áp suất thấp. Tuy nhiên, cần lưu ý loại này dễ bị hút ẩm và bong tróc lớp cao su khi gặp nhiệt độ cao liên tục.
- Liên kết nội bộ: Để đảm bảo bề mặt tiếp xúc hoàn hảo cho dòng gioăng sợi này, bạn cần đảm bảo độ phẳng của các loại mặt bích inox đạt chuẩn, tránh tình trạng lực xiết phân bố không đều gây xé rách gioăng.
2. Gioăng PTFE và Teflon biến tính (Modified PTFE)
PTFE là vua của kháng hóa chất. Nó trơ với hầu hết axit, bazơ và dung môi. Tuy nhiên, PTFE nguyên chất có nhược điểm chết người là "chảy nguội" (Cold Flow). Dưới tải trọng nén và nhiệt độ cao, cấu trúc phân tử của PTFE sẽ bị trượt và biến dạng vĩnh viễn, khiến bulong mất tải và gioăng bị xẹp.
- Nhiệt độ: Liên tục từ -200°C đến +260°C.
- Áp suất: Rất thấp đối với loại nguyên chất. Cần dùng loại biến tính (Filled PTFE) với bột thủy tinh, than chì để tăng khả năng chịu áp lên đến 80-100 bar.
- Lời khuyên: Trong môi trường kiềm mạnh và nhiệt độ cao, hãy ưu tiên gioăng PTFE mở rộng (Expanded PTFE) vì nó có độ đàn hồi tốt hơn.
3. Gioăng Than Chì gia cường (Reinforced Graphite)
Đây là lựa chọn hàng đầu cho môi trường nhiệt độ cực cao và áp suất lớn. Than chì có khả năng chịu nhiệt lên đến 500°C trong môi trường oxy hóa và lên đến 3000°C trong môi trường trơ. Tuy nhiên, than chì nguyên chất rất giòn, do đó nó thường được gia cường bằng lá thép mỏng (thường là thép Carbon 316L) có gai hoặc đục lỗ.
- Khả năng chịu nhiệt: -200°C đến +550°C.
- Khả năng chịu áp: Rất cao, lên đến 250 bar tùy thuộc vào thiết kế mặt bích.
- Cảnh báo ăn mòn điện hóa: Graphite nằm ở phía cực dương trong dãy Galvanic. Khi sử dụng với mặt bích inox trong môi trường ẩm ướt, nó có thể gây ăn mòn rỗ nghiêm trọng trên bề mặt rãnh. Luôn chọn loại có lớp lót chống ăn mòn hoặc sử dụng chất ức chế.
- Liên kết sản phẩm: Bạn có thể tìm thấy các dòng gioăng than chì gia cường lõi thép với đầy đủ chứng chỉ khả năng chịu áp trong bộ sưu tập catalogue gioăng làm kín chuyên dụng của chúng tôi.
4. Gioăng kim loại và bán kim loại (Spiral Wound & Metal Jacketed)
Khi áp suất vượt quá Class 600 hoặc nhiệt độ quá khắc nghiệt cho các vật liệu mềm, gioăng bán kim loại là bắt buộc. Gioăng xoắn ốc (Spiral Wound Gasket) là đại diện tiêu biểu nhất. Nó cấu tạo từ các vòng kim loại hình chữ V quấn xen kẽ với sợi làm kín mềm như Graphite hoặc PTFE.
- Khả năng chịu tải: Chịu được áp suất Class 2500 và nhiệt độ dao động mạnh.
- Độ đàn hồi: Nhờ cấu trúc lò xo kim loại, loại gioăng này duy trì lực ép rất tốt dù hệ thống có sự giãn nở nhiệt.
- Yêu cầu lắp đặt: Yêu cầu lực xiết lớn và phải được căn chỉnh đồng tâm tuyệt đối. Nếu lệch, vòng kim loại có thể cắt vào mặt bích.
Bảng tra cứu nhanh lựa chọn vật liệu gioăng theo điều kiện làm việc
Dựa trên kinh nghiệm xử lý hàng ngàn yêu cầu kỹ thuật, TBCNSG xây dựng bảng tham chiếu đơn giản dưới đây. Lưu ý, đây là bảng tham khảo dựa trên mặt bích tiêu chuẩn, không áp dụng cho thiết kế phi tiêu chuẩn.
| Vật liệu Gioăng | Phạm vi Nhiệt độ liên tục | Áp suất tối đa khuyến nghị (tại nhiệt độ phòng) | Môi chất tiêu biểu |
|---|---|---|---|
| Sợi tổng hợp NBR | -40°C đến +120°C | 50 bar | Nước, dầu bôi trơn, khí nén |
| Sợi tổng hợp chịu nhiệt | -50°C đến +400°C | 40 bar | Hơi nước, khí nóng |
| PTFE nguyên chất | -200°C đến +260°C | 15 bar (cần kiểm tra chảy nguội) | Axit mạnh, dung môi, Oxy lỏng |
| PTFE biến tính (25% Thủy tinh) | -200°C đến +260°C | 85 bar | Hóa chất ăn mòn mạnh, nước siêu tinh khiết |
| Than chì gia cường (Lõi thép) | -200°C đến +550°C | 250 bar | Nhiệt dầu, hơi quá nhiệt, lò hơi |
| Gioăng xoắn ốc SS316/Graphite | -200°C đến +550°C | Class 2500 (Tùy ASME B16.20) | Hóa dầu, tinh chế, đường ống hơi nước áp lực cực lớn |
| Vòng kim loại RTJ (Ring Type Joint) | Theo vật liệu vòng (đến +600°C) | Class 2500+ | Khai thác dầu khí áp suất cao |
Ảnh hưởng của kiểu bề mặt mặt bích đến lựa chọn gioăng
Nhiều người chọn được vật liệu gioăng hoàn hảo về P-T nhưng vẫn bị rò rỉ. Nguyên nhân thường nằm ở việc bỏ qua kiểu bề mặt mặt bích. Có ba kiểu mặt bích chính ảnh hưởng đến việc chọn gioăng:
- Mặt phẳng (Flat Face - FF): Thường dùng cho mặt bích gang hoặc áp suất thấp. Tuyệt đối không dùng gioăng xoắn ốc có vòng ngoài cho mặt FF trừ khi có thiết kế đặc biệt, vì lực xiết sẽ làm vỡ mặt bích. Nên dùng gioăng tấm phẳng có diện tích phủ toàn bộ.
- Mặt nhô cao (Raised Face - RF): Đây là loại phổ biến nhất. Dùng được hầu hết gioăng mềm và bán kim loại. Độ nhám bề mặt là yếu tố sống còn. Nếu mặt RF quá nhẵn (nhám thấp), gioăng dễ bị trượt và bị đẩy bung ra ngoài (Blow-out).
- Mặt rãnh răng khía hoặc RTJ: Gioăng RTJ bằng kim loại được ép vào rãnh. Đây là kết nối kim loại với kim loại, chịu được áp suất cực khủng.
Việc đảm bảo tương thích giữa gioăng và kiểu mặt bích là nguyên tắc vàng. Bạn cần nắm rõ thông số kỹ thuật của mặt bích hiện có, vì vậy đừng bỏ qua danh mục catalogue mặt bích tiêu chuẩn để kiểm tra lại tiêu chuẩn bề mặt trước khi tiến hành mua gioăng.
Hiện tượng "chùng ứng suất" và ảnh hưởng của chu kỳ nhiệt
Trong vận hành thực tế, nhiệt độ không phải lúc nào cũng cố định. Sự thay đổi nhiệt độ theo chu kỳ (lên cao rồi hạ xuống) tạo ra hiện tượng giãn nở và co lại liên tục. Bulong và mặt bích là kim loại nên giãn nở nhiệt khác với gioăng phi kim loại. Mỗi chu kỳ nhiệt, gioăng bị bào mòn độ dày một chút. Khi nhiệt độ về mức thường, bulong không tự động xiết chặt lại, dẫn đến khe hở và rò rỉ. Đây là lý do các hệ thống hơi nước và nhiệt dầu cần được xiết lại bulong nóng sau 24 giờ vận hành đầu tiên. Đối với các hệ thống có chu kỳ nhiệt lớn, việc đầu tư vào gioăng xoắn ốc với lõi kim loại có tính đàn hồi cao luôn mang lại hiệu quả kinh tế hơn việc liên tục bảo trì gioăng sợi giá rẻ.
Hướng dẫn chọn gioăng cho các ứng dụng cụ thể theo ngành
Ngành Nhiệt điện và Lò hơi
Đặc thù là hơi nước bão hòa và quá nhiệt ở áp suất cao (trên 40 bar) và nhiệt độ trên 300°C. Gioăng than chì gia cường lõi tấm phẳng hoặc gioăng xoắn ốc là lựa chọn duy nhất. Tuyệt đối tránh PTFE vì ở nhiệt độ này PTFE đã mất toàn bộ tính chất cơ học. Cần lưu ý hàm lượng Chlorine trong gioăng sợi hoặc than chì phải cực thấp (dưới 50 ppm) để tránh ăn mòn ứng suất nứt gãy thép không gỉ.
Ngành Hóa chất và Dược phẩm
Yêu cầu hàng đầu là độ tinh khiết và kháng hóa chất. PTFE biến tính là vua trong lĩnh vực này. Tuy nhiên, như đã phân tích, PTFE nguyên chất có thể bị chảy ở áp suất cao. Giải pháp tối ưu là gioăng PTFE lò xo (Spring-Energized PTFE) hoặc gioăng cao su FKM bọc PTFE. Với các môi trường axit Flohydric (HF), cần loại gioăng rất đặc biệt, thường là than chì tinh khiết không chứa chất độn vô cơ.
Ngành Dầu khí
Áp suất là thách thức chính. Mặt bích thường thuộc Class 600 trở lên. Gioăng xoắn ốc với vòng ngoài định tâm và vòng trong gia cường là tiêu chuẩn bắt buộc theo ASME B16.20. Vòng trong có tác dụng ngăn dòng chảy rối xâm thực trực tiếp vào lớp graphit, đồng thời ngăn gioăng bị biến dạng vào trong lòng ống khi xiết áp lực cực lớn.
Quy trình 6 bước lựa chọn gioăng chuẩn xác của TBCNSG
Để tổng kết và giúp bạn có một quy trình làm việc logic, hãy thực hiện theo 6 bước sau mỗi khi cần chọn gioăng làm kín mặt bích theo áp suất và nhiệt độ:
- Xác định môi chất: Thành phần hóa học là gì? Nồng độ bao nhiêu? Có lẫn tạp chất rắn không?
- Xác định thông số P-T thiết kế: Áp suất vận hành tối đa và nhiệt độ tối đa là bao nhiêu? Biên độ dao động nhiệt có lớn không?
- Kiểm tra tiêu chuẩn mặt bích: Xác định kiểu mặt bích (FF, RF, RTJ), Class áp lực và kích thước. Bạn có thể tra cứu nhanh trong bảng giá và kích thước mặt bích để có số liệu chính xác.
- Tra biểu đồ P-T của vật liệu gioăng: So sánh thông số P-T yêu cầu với giới hạn cho phép của vật liệu. Luôn chọn loại có biên an toàn ít nhất 20%.
- Xem xét yếu tố con người và môi trường: Thợ lắp máy có kinh nghiệm xiết lực không? Môi trường xung quanh có ăn mòn bulong không? (Nếu có, cần gioăng có khả năng bù trừ lực xiết tốt hơn).
- Chốt lựa chọn và kiểm tra hàng tồn: Sau khi có mã hàng kỹ thuật, hãy tra cứu catalogue gioăng làm kín của chúng tôi để kiểm tra tình trạng có sẵn và giá thành.
Việc chọn gioăng không hề khó nếu bạn nắm vững nguyên lý cốt lõi: Nhiệt độ quyết định tuổi thọ hóa học và độ chùng ứng suất, còn Áp suất quyết định độ bền cơ học tức thời. Một miếng gioăng chính xác là sự dung hòa hoàn hảo của hai yếu tố này trên nền tảng tương thích hóa học với lưu chất.
Hy vọng với những kiến thức chuyên sâu vừa chia sẻ, bạn sẽ tự tin hơn trong việc đưa ra quyết định kỹ thuật, đảm bảo an toàn tuyệt đối cho nhà máy của mình. Nếu cần hỗ trợ tính toán kỹ thuật chi tiết cho một ứng dụng cụ thể, đừng ngần ngại liên hệ với đội ngũ kỹ sư của chúng tôi qua website chính thức.
