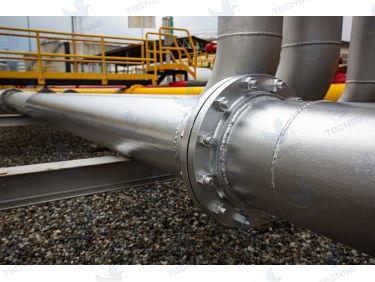

Mặt bích là gì? Khái niệm cơ bản trong ngành đường ống
Trong lĩnh vực kỹ thuật cơ khí và xây dựng hệ thống đường ống, mặt bích (tên tiếng Anh là Flange) là một phụ kiện quan trọng bậc nhất, có chức năng kết nối các đoạn ống, máy bơm, van và các thiết bị phụ trợ khác để tạo thành một hệ thống dẫn chất lỏng hoặc khí hoàn chỉnh. Về mặt hình học, mặt bích thường có dạng hình tròn (đôi khi là hình vuông hoặc hình oval) với các lỗ bắt bu lông được phân bổ đều quanh chu vi.
Sự ra đời của mặt bích đã giải quyết bài toán lắp đặt và bảo trì trong công nghiệp. Thay vì hàn chết các đoạn ống lại với nhau, việc sử dụng mặt bích cho phép kỹ thuật viên dễ dàng tháo rời từng bộ phận để kiểm tra, vệ sinh hoặc thay thế mà không cần cắt bỏ đường ống. Điều này đặc biệt quan trọng trong các nhà máy hóa chất, thực phẩm hay các hệ thống xử lý nước thải tại các khu công nghiệp trọng điểm ở Bình Dương hay Long An, nơi mà tính liên tục của quy trình sản xuất luôn được ưu tiên hàng đầu.
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi nhận thấy rằng việc hiểu rõ bản chất và các thông số kỹ thuật của mặt bích không chỉ giúp tối ưu chi phí đầu tư mà còn đảm bảo an toàn vận hành cho toàn bộ công trình. Một mối nối mặt bích đạt chuẩn phải đảm bảo được ba yếu tố: độ kín khít, khả năng chịu áp lực và tính tương thích về vật liệu.
Kinh nghiệm từ chuyên gia: Một sai lầm phổ biến mà nhiều đơn vị thi công thường gặp phải là lắp đặt mặt bích không đồng nhất về tiêu chuẩn (ví dụ: lắp mặt bích tiêu chuẩn JIS vào hệ thống đang dùng tiêu chuẩn DIN). Mặc dù có thể cùng kích thước đường ống (DN), nhưng tâm lỗ bu lông và độ dày của hai tiêu chuẩn này hoàn toàn khác nhau, dẫn đến việc không thể bắt bu lông hoặc gây rò rỉ nghiêm trọng khi đưa vào vận hành.

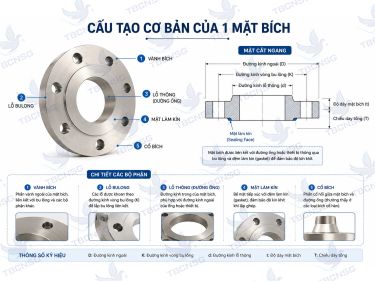

Cấu tạo chi tiết của mặt bích
Một bộ kết nối mặt bích hoàn chỉnh không chỉ đơn thuần là tấm kim loại đục lỗ. Để tạo ra một mối nối bền vững, cấu tạo của nó bao gồm các thành phần chính sau:
1. Thân mặt bích (Flange Body)
Đây là phần chính của thiết bị, thường được chế tạo bằng phương pháp đúc hoặc rèn từ thép carbon, thép không gỉ (inox), nhựa hoặc đồng. Độ dày của thân mặt bích quyết định khả năng chịu áp suất của nó. Các mặt bích có áp suất làm việc càng cao thì phần thân càng dày và nặng.
2. Lỗ bu lông (Bolt Holes)
Các lỗ này được khoan chính xác theo các tiêu chuẩn kỹ thuật quốc tế. Số lượng lỗ và đường kính lỗ phụ thuộc vào kích thước đường ống và cấp áp suất. Ví dụ, một mặt bích DN100 tiêu chuẩn JIS 10K sẽ có 8 lỗ bu lông, trong khi tiêu chuẩn JIS 5K chỉ có 8 lỗ nhưng đường kính nhỏ hơn hoặc khoảng cách tâm lỗ khác biệt.
3. Bề mặt tiếp xúc (Flange Face)
Đây là phần bề mặt phẳng dùng để ép chặt vào mặt bích đối diện hoặc thiết bị. Bề mặt này có thể được gia công phẳng (Flat Face), có gờ (Raised Face) hoặc có rãnh đặt vòng đệm (Ring Joint). Việc lựa chọn kiểu bề mặt phụ thuộc vào loại gioăng làm kín và áp suất của lưu chất bên trong ống.
4. Đường kính trong (Bore)
Là khoảng trống ở giữa mặt bích để lưu chất đi qua. Đối với các loại mặt bích hàn cổ (Weld Neck), đường kính trong này phải khớp chính xác với đường kính trong của ống để giảm thiểu sự nhiễu loạn dòng chảy và xói mòn tại mối nối.

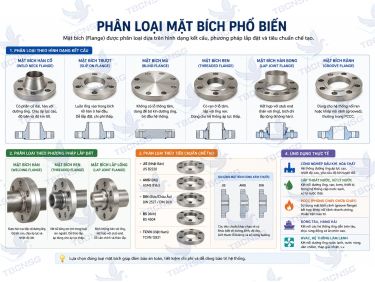

Phân loại mặt bích phổ biến hiện nay
Dựa trên hình dáng kỹ thuật và phương thức kết nối với đường ống, mặt bích được chia thành nhiều loại khác nhau. Việc hiểu rõ từng loại giúp bạn chọn đúng thiết bị cho dự án của mình.
Mặt bích rỗng (Slip-on Flange - SO)
Đây là loại mặt bích phổ biến nhất do dễ lắp đặt và giá thành thấp. Mặt bích được lồng vào đầu ống và hàn cả bên trong lẫn bên ngoài để đảm bảo độ chắc chắn. Tuy nhiên, khả năng chịu áp lực của nó thấp hơn so với loại hàn cổ.
Mặt bích mù (Blind Flange - BL)
Khác với các loại khác, mặt bích mù không có lỗ ở giữa. Nó được dùng để bịt kín đầu đường ống hoặc các cửa chờ, cho phép ngăn chặn dòng chảy một cách tạm thời hoặc vĩnh viễn. Trong các hệ thống cấp nước tại TP.HCM, mặt bích mù thường được lắp ở các đầu chờ để sẵn sàng cho việc mở rộng mạng lưới trong tương lai.
Mặt bích hàn cổ (Weld Neck Flange - WN)
Loại này có một cái cổ dài được hàn đối đầu với ống. Thiết kế này giúp truyền ứng suất từ mặt bích sang ống, giảm sự tập trung áp suất tại chân mặt bích. Đây là lựa chọn hàng đầu cho các hệ thống áp suất cao, nhiệt độ cực cao hoặc cực thấp như trong ngành dầu khí tại Vũng Tàu.
Mặt bích ren (Threaded Flange - TH)
Thay vì hàn, loại mặt bích này kết nối với ống bằng các bước ren. Nó thường được dùng cho các đường ống có kích thước nhỏ và ở những nơi không thể thực hiện việc hàn do nguy cơ cháy nổ cao.
Mặt bích hàn bọc đúc (Socket Weld Flange - SW)
Ống được đưa vào bên trong mặt bích và chỉ cần hàn một đường bên ngoài. Loại này thường dùng cho ống có đường kính nhỏ nhưng yêu cầu áp suất làm việc cao.
Để tìm hiểu thêm về các thông số kỹ thuật chi tiết của từng loại, bạn có thể tham khảo thêm tại danh mục phụ kiện đường ống mặt bích của chúng tôi.

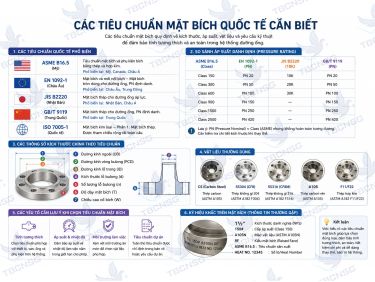

Các tiêu chuẩn mặt bích quốc tế cần biết
Trong kỹ thuật, sự đồng nhất là yếu tố sống còn. Để các thiết bị từ các nhà sản xuất khác nhau có thể lắp ráp khớp với nhau, thế giới đã đưa ra các bộ tiêu chuẩn khắt khe.
| Tiêu chuẩn | Nguồn gốc | Các cấp áp suất phổ biến | Ứng dụng điển hình |
|---|---|---|---|
| JIS (Japanese Industrial Standards) | Nhật Bản | 5K, 10K, 16K, 20K | Hệ thống nước, đóng tàu, PCCC |
| DIN (Deutsches Institut für Normung) | Đức | PN6, PN10, PN16, PN25, PN40 | Nhà máy thực phẩm, hóa chất theo chuẩn Châu Âu |
| ANSI / ASME | Hoa Kỳ | Class 150, 300, 600, 900 | Dầu khí, lọc dầu, năng lượng |
| BS (British Standards) | Anh | Table D, Table E, Table F | Hệ thống cũ hoặc các dự án theo tiêu chuẩn Anh |
Tiêu chuẩn JIS (Nhật Bản)
Tại thị trường Việt Nam, đặc biệt là trong các dự án có vốn đầu tư từ Nhật Bản hoặc các hệ thống phòng cháy chữa cháy, tiêu chuẩn JIS cực kỳ thông dụng. Phổ biến nhất là JIS 10K, được dùng cho các hệ thống nước sạch và xử lý nước thải dân dụng.
Tiêu chuẩn DIN (Đức/Châu Âu)
Tiêu chuẩn này thường xuất hiện trong các dây chuyền sản xuất thực phẩm, bia rượu và nước giải khát. Các thông số như PN10 hay PN16 biểu thị áp suất làm việc tối đa (bar) mà mặt bích có thể chịu được ở nhiệt độ tiêu chuẩn.
Tiêu chuẩn ANSI (Mỹ)
Nếu bạn đang làm việc trong ngành dầu khí hoặc các hệ thống hơi nóng áp suất cao, ANSI Class 150 hoặc Class 300 là những cái tên không thể bỏ qua. Chúng được thiết kế để chịu đựng những điều kiện khắc nghiệt nhất.
Lưu ý kỹ thuật vận hành: Khi siết bu lông mặt bích, tuyệt đối không được siết vòng tròn theo thứ tự liền kề. Kỹ thuật đúng là siết theo hình sao (đối xứng) để lực ép được phân bổ đều lên gioăng làm kín. Việc siết lệch có thể gây vênh mặt bích, làm hỏng gioăng và dẫn đến rò rỉ ngay khi hệ thống vừa chạy thử.
Vật liệu chế tạo mặt bích và cách lựa chọn
Vật liệu là yếu tố quyết định độ bền và giá thành của mặt bích. Tùy vào môi trường lưu chất (axit, nước muối, hơi nóng, hay nước sạch) mà chúng ta chọn loại vật liệu phù hợp.
Mặt bích thép carbon (Carbon Steel)
Thường là thép A105 hoặc Q235. Loại này có độ bền cơ học cao, giá thành hợp lý, thường được mạ kẽm nhúng nóng hoặc mạ điện phân để chống gỉ sét. Đây là lựa chọn quốc dân cho các hệ thống cấp thoát nước thông thường.
Mặt bích inox (Stainless Steel)
Phổ biến nhất là inox 304 và inox 316. Với khả năng chống ăn mòn tuyệt vời, mặt bích inox được dùng trong môi trường hóa chất, dược phẩm hoặc các khu vực ven biển có độ mặn cao như Vũng Tàu. Inox 316 thường được ưu tiên hơn inox 304 trong các môi trường có nồng độ clorua cao.
Mặt bích nhựa (Plastic)
Chế tạo từ PVC, UPVC, CPVC hoặc PPR. Mặt bích nhựa nhẹ, chống ăn mòn hóa học tốt nhưng chịu nhiệt và chịu áp suất kém hơn kim loại. Chúng thường dùng trong các hệ thống tưới tiêu hoặc xử lý nước hồ bơi.
Ứng dụng của mặt bích trong đời sống và công nghiệp
Mặt bích có mặt ở khắp mọi nơi, từ những hệ thống đơn giản đến những tổ hợp máy móc phức tạp:
- Ngành cấp thoát nước: Kết nối các đoạn ống dẫn nước sạch từ nhà máy đến các hộ dân, kết nối máy bơm công suất lớn vào hệ thống.
- Ngành dầu khí: Sử dụng các loại mặt bích chịu áp suất cao để dẫn dầu thô và khí tự nhiên từ giàn khoan vào đất liền.
- Ngành thực phẩm và đồ uống: Sử dụng mặt bích inox vi sinh để đảm bảo vệ sinh an toàn thực phẩm, dễ dàng tháo lắp để vệ sinh đường ống định kỳ.
- Hệ thống PCCC: Đảm bảo sự chắc chắn cho các đường ống dẫn nước cứu hỏa trong các tòa nhà cao tầng và nhà xưởng.
Trong một dự án thực tế mà TBCNSG từng tham gia tư vấn tại một nhà máy dệt nhuộm ở Bình Dương, việc chuyển đổi từ kết nối hàn sang kết nối mặt bích cho hệ thống cấp hóa chất đã giúp nhà máy giảm 40% thời gian dừng máy khi cần bảo trì các van điều khiển. Điều này minh chứng cho tính linh hoạt tuyệt vời mà mặt bích mang lại.
Hướng dẫn lựa chọn mặt bích phù hợp
Để chọn được mặt bích đúng kỹ thuật, bạn cần xác định rõ các thông số sau:
- Kích thước đường ống: Định danh theo DN (ví dụ DN50, DN100) hoặc Inch.
- Tiêu chuẩn kết nối: Phải khớp với các thiết bị hiện có (JIS, DIN, ANSI...).
- Áp suất làm việc: Hệ thống vận hành ở bao nhiêu bar? Từ đó chọn cấp áp suất phù hợp (10K, PN16, Class 150...).
- Môi trường lưu chất: Có ăn mòn không? Nhiệt độ bao nhiêu? Để chọn vật liệu thép, inox hay nhựa.
- Kiểu kết nối: Hàn rỗng, hàn cổ hay dùng ren?
Việc lựa chọn sai không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn lao động. Nếu bạn đang phân vân giữa các thông số kỹ thuật phức tạp, việc tham khảo ý kiến từ các đơn vị cung cấp uy tín là điều cần thiết. Bạn có thể xem qua các dòng mặt bích tiêu chuẩn để có cái nhìn tổng quan về các sản phẩm đang có mặt trên thị trường.
Quy trình lắp đặt mặt bích đúng kỹ thuật
Lắp đặt mặt bích đòi hỏi sự tỉ mỉ và tuân thủ các bước kỹ thuật để đảm bảo hệ thống không bị rò rỉ:
Bước 1: Làm sạch bề mặt. Trước khi lắp, cần lau sạch bụi bẩn, gỉ sét trên bề mặt tiếp xúc của mặt bích và gioăng làm kín.
Bước 2: Căn chỉnh. Đảm bảo hai mặt bích song song và các lỗ bu lông trùng khớp nhau. Không nên dùng lực của bu lông để kéo hai đầu ống lại gần nhau nếu chúng đang bị lệch quá xa.
Bước 3: Đặt gioăng (Gasket). Đặt gioăng vào giữa hai mặt bích. Gioăng phải được đặt chính tâm để không cản trở dòng chảy.
Bước 4: Siết bu lông. Luồn bu lông vào lỗ và vặn đai ốc bằng tay. Sau đó dùng cờ lê lực để siết dần theo sơ đồ đối xứng (hình sao) cho đến khi đạt lực siết quy định.
Tại sao nên mua mặt bích tại các đơn vị uy tín?
Trên thị trường hiện nay có rất nhiều loại mặt bích không rõ nguồn gốc, độ dày không đạt chuẩn hoặc lỗ bu lông bị khoan lệch. Việc sử dụng hàng kém chất lượng có thể dẫn đến nứt vỡ mặt bích khi áp suất tăng đột ngột, gây thiệt hại lớn về người và tài sản.
Tại TBCNSG, chúng tôi cam kết cung cấp các sản phẩm mặt bích đạt chuẩn, có đầy đủ chứng chỉ CO/CQ (chứng nhận xuất xứ và chất lượng). Với kinh nghiệm nhiều năm tư vấn cho các công trình lớn tại khu vực phía Nam, chúng tôi hiểu rõ đặc thù của từng ngành hàng để đưa ra lời khuyên tối ưu nhất cho khách hàng.
Hy vọng bài viết này đã giúp bạn có cái nhìn toàn diện về mặt bích là gì cũng như các đặc điểm kỹ thuật quan trọng của nó. Một hệ thống đường ống bền vững bắt đầu từ những chi tiết kết nối nhỏ nhất nhưng quan trọng nhất như mặt bích.
