Trong quá trình vận hành và bảo trì hệ thống đường ống công nghiệp, có những thời điểm bạn cần cô lập hoàn toàn một nhánh ống để sửa chữa, thử áp, hoặc đơn giản là bịt đầu chờ cho việc mở rộng trong tương lai. Đó chính là lúc mặt bích mù phát huy vai trò không thể thay thế của mình. Không giống như van, vốn có thể vô tình bị mở, mặt bích mù tạo ra một rào cản vật lý tuyệt đối. Bài viết này từ Công ty TBCNSG sẽ cung cấp một định nghĩa chuyên sâu, phân tích cấu tạo, và đặc biệt là quy trình lắp đặt cùng những lưu ý an toàn sống còn mà bất kỳ thợ thi công hay kỹ sư vận hành nào cũng phải nắm vững.

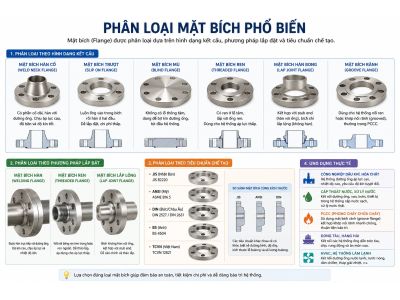

Để hiểu rõ hơn về vị trí của mặt bích mù trong toàn bộ hệ thống kết nối, bạn nên tham khảo trước cẩm nang toàn tập về mặt bích, nơi định nghĩa và phân loại tất cả các dòng mặt bích phổ biến.
Mặt bích mù là gì? Định nghĩa chuyên sâu và cấu tạo đặc biệt

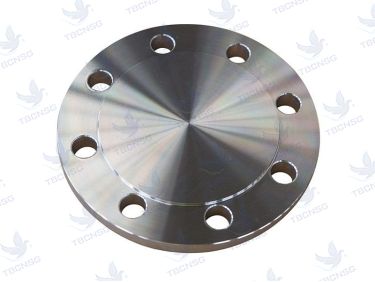

Mặt bích mù (tiếng Anh: Blind Flange, hay còn gọi là mặt bích bịt) là một loại phụ kiện đường ống có hình dạng một đĩa tròn đặc, không có lỗ khoét ở tâm. Chức năng duy nhất và quan trọng nhất của nó là bịt kín hoàn toàn đầu ống hoặc một nhánh kết nối trên hệ thống. Khác với mặt bích thông thường dùng để kết nối hai đoạn ống hay ống với van, mặt bích mù được thiết kế để chịu toàn bộ áp lực của lưu chất tác động trực diện lên bề mặt đĩa. Điều này đòi hỏi kết cấu của nó phải đặc biệt vững chắc.
Về mặt cấu tạo, mặt bích mù có đầy đủ các yếu tố của một mặt bích tiêu chuẩn: vành ngoài, mặt bích (mặt làm kín), các lỗ bu lông phân bố đều trên một đường tròn tâm lỗ. Điểm khác biệt cốt lõi nằm ở phần tâm đĩa hoàn toàn đặc, không có bất kỳ lỗ khoét nào. Chính sự đơn giản trong thiết kế này lại tạo ra khả năng chịu áp lực và độ kín tuyệt đối. Khi cần chọn vật liệu cho loại mặt bích này trong môi trường khắc nghiệt, bạn cần cân nhắc kỹ giữa các lựa chọn như inox 304 và 316.
Chức năng và ứng dụng thực tế của blind flange trong công nghiệp
Vai trò của blind flange vượt xa một nắp đậy thông thường. Nó là một thành phần an toàn chủ chốt trong thiết kế và vận hành hệ thống. Dưới đây là các ứng dụng phổ biến nhất:
- Cô lập tuyệt đối để bảo trì, sửa chữa: Khi cần sửa chữa một đoạn ống, thiết bị phía sau, mặt bích mù được lắp vào để tạo ra một "bức tường" vật lý, ngăn cách hoàn toàn khu vực làm việc với phần hệ thống vẫn đang vận hành. Đây là biện pháp an toàn hơn hẳn việc chỉ khóa van, vì van có thể bị rò rỉ hoặc vô tình bị mở.
- Điểm kết thúc của hệ thống (Đầu chờ): Trong các dự án phân kỳ, người ta thường lắp đặt sẵn một đoạn ống và một mặt bích, sau đó dùng mặt bích mù để bịt lại. Khi cần mở rộng hệ thống trong tương lai, chỉ cần tháo mặt bích mù ra là có thể đấu nối tiếp mà không cần cắt hay hàn.
- Thử áp lực (Hydrotest): Đây là ứng dụng cực kỳ quan trọng. Để kiểm tra độ kín và khả năng chịu áp của một hệ thống mới lắp đặt, người ta dùng mặt bích mù để bịt tất cả các đầu hở, sau đó bơm nước hoặc khí vào để tạo áp lực kiểm tra. Mặt bích mù phải được tính toán để chịu được áp suất thử, thường cao hơn áp suất vận hành.
- Làm sạch và kiểm tra đường ống (Pigging): Trong các tuyến ống dài, mặt bích mù có thể được tháo ra để phóng hoặc nhận các con "heo" (pig) dùng để làm sạch hoặc kiểm tra bên trong lòng ống.
Việc lựa chọn mặt bích mù phải tương thích về tiêu chuẩn với hệ thống hiện hữu. Ví dụ, nếu đường ống đang dùng mặt bích tiêu chuẩn Mỹ, bạn cần tra cứu chính xác bảng tra kích thước mặt bích ANSI B16.5 để chọn đúng kích cỡ và class áp lực cho blind flange.
Quy trình lắp đặt mặt bích mù an toàn và đúng kỹ thuật
Lắp đặt mặt bích mù nghe có vẻ đơn giản, nhưng để đảm bảo an toàn tuyệt đối và độ kín lâu dài, đặc biệt trong môi trường áp suất cao hay hóa chất nguy hiểm, bạn cần tuân thủ nghiêm ngặt quy trình sau. Một sai sót nhỏ trong lắp đặt có thể dẫn đến những sự cố nghiêm trọng về sau.
Bước 1: Kiểm tra và chuẩn bị bề mặt
Trước khi lắp đặt, hãy kiểm tra kỹ lưỡng mặt bích trên ống (mặt bích cái) và mặt bích mù. Đảm bảo cả hai bề mặt làm kín (mặt flange) không bị trầy xước, lõm, rỗ hay dính bụi bẩn, dầu mỡ. Dùng giẻ sạch và dung môi phù hợp để lau chùi cẩn thận. Một bề mặt không hoàn hảo sẽ khiến gioăng làm kín không thể phát huy tác dụng, dẫn đến rò rỉ ngay cả khi siết đúng lực.
Bước 2: Lắp đặt gioăng làm kín (Gasket)
Đặt gioăng làm kín vào chính giữa mặt bích cái. Đây là một trong những nguyên nhân hàng đầu gây rò rỉ mặt bích. Gioăng phải có kích thước, độ dày và vật liệu phù hợp với môi chất, nhiệt độ và áp suất làm việc. Tuyệt đối không dùng keo hoặc chất bôi trơn lên gioăng trừ khi có chỉ định của nhà sản xuất.
Bước 3: Định vị và bắt bu lông sơ bộ
Nhẹ nhàng đưa mặt bích mù vào vị trí, căn chỉnh sao cho các lỗ bu lông trùng khớp. Lắp tất cả các bu lông, vòng đệm phẳng và đai ốc. Ở bước này, chỉ vặn các đai ốc bằng tay cho đến khi chúng tiếp xúc nhẹ với bề mặt. Mục tiêu là định vị chính xác mà chưa tạo lực ép.
Bước 4: Siết bu lông theo quy trình chéo góc và đúng lực
Đây là bước then chốt nhất. Sử dụng cờ lê lực đã được hiệu chuẩn. Nguyên tắc siết là theo hình sao chéo góc đối xứng và tăng lực từ từ qua nhiều lượt (ví dụ: lượt 1 đạt 30% lực, lượt 2 đạt 60%, lượt 3 đạt 100%). Việc siết đúng thứ tự và lực siết được phân bố đều sẽ tạo ra một lực ép đồng tâm lên gioăng, đảm bảo độ kín tuyệt đối và tránh làm cong vênh mặt bích mù hoặc mặt bích cái. Để tính toán lực siết phù hợp, bạn cần liên hệ với thông số kỹ thuật của bu lông và áp suất thiết kế của mặt bích, điều này cũng liên quan mật thiết đến việc tính toán trọng lượng mặt bích để ước tính tải trọng tổng thể.
Bước 5: Kiểm tra lần cuối
Sau khi siết đủ lực, dùng thước đo độ dày hoặc căn lá kiểm tra khe hở giữa mặt bích mù và mặt bích cái tại các vị trí xung quanh vành. Khe hở phải đồng đều. Sau đó, tiến hành thử áp lực hệ thống từ từ và kiểm tra rò rỉ bằng dung dịch xà phòng hoặc thiết bị chuyên dụng.
Những lưu ý an toàn sống còn khi chặn ống bằng mặt bích bịt
Sử dụng mặt bích bịt đồng nghĩa với việc bạn đang tạo ra một điểm chịu áp lực toàn phần. Những lưu ý sau đây không chỉ là khuyến nghị mà là yêu cầu bắt buộc để đảm bảo an toàn cho con người và thiết bị:
- Tuyệt đối không tái sử dụng gioăng cũ: Gioăng sau khi đã chịu lực ép sẽ bị biến dạng vĩnh viễn. Việc tái sử dụng là một trong những nguyên nhân phổ biến nhất dẫn tới rò rỉ sau bảo trì.
- Xác nhận mức áp suất (Class) của mặt bích mù: Phải đảm bảo class áp lực của blind flange (ví dụ: Class 150, 300, PN16) cao hơn hoặc bằng áp suất làm việc tối đa của hệ thống. Lắp nhầm mặt bích có class thấp hơn sẽ gây nguy cơ nổ vỡ cực kỳ nguy hiểm.
- Lựa chọn đúng vật liệu: Mặt bích mù phải cùng vật liệu hoặc tương thích về mặt điện hóa với mặt bích cái và có khả năng chống ăn mòn trong môi trường làm việc. Đối với các hệ thống hóa chất, việc chọn đúng mặt bích inox 316 thay vì 304 là yếu tố tiên quyết để tránh hư hỏng do ăn mòn.
- Cảnh báo và khóa/treo thẻ (LOTO): Khi mặt bích mù được lắp để cô lập một khu vực đang bảo trì, phải có biển cảnh báo rõ ràng và tuân thủ quy trình khóa/treo thẻ an toàn. Không ai được phép tháo mặt bích mù khi chưa có lệnh chính thức.
- Kiểm tra định kỳ: Với các mặt bích mù lắp lâu dài ở vị trí đầu chờ, cần kiểm tra định kỳ tình trạng ăn mòn mặt ngoài, sự nguyên vẹn của bu lông và đai ốc, đặc biệt là ở môi trường ngoài trời hoặc ven biển.
Việc lắp đặt mặt bích mù tưởng chừng là một thao tác cơ khí đơn giản, nhưng lại đòi hỏi sự hiểu biết sâu sắc và tuân thủ nghiêm ngặt các quy trình kỹ thuật. Từ việc chọn đúng tiêu chuẩn như mặt bích JIS 10K hay DIN PN16 cho đến quy trình siết lực, tất cả đều hướng đến mục tiêu an toàn và độ kín tuyệt đối. Nếu bạn đang tìm kiếm giải pháp mặt bích mù chất lượng cao với đầy đủ chứng chỉ CO/CQ, hãy liên hệ Công ty TBCNSG để được tư vấn và nhận bảng giá mặt bích ưu đãi nhất cho dự án của mình.
