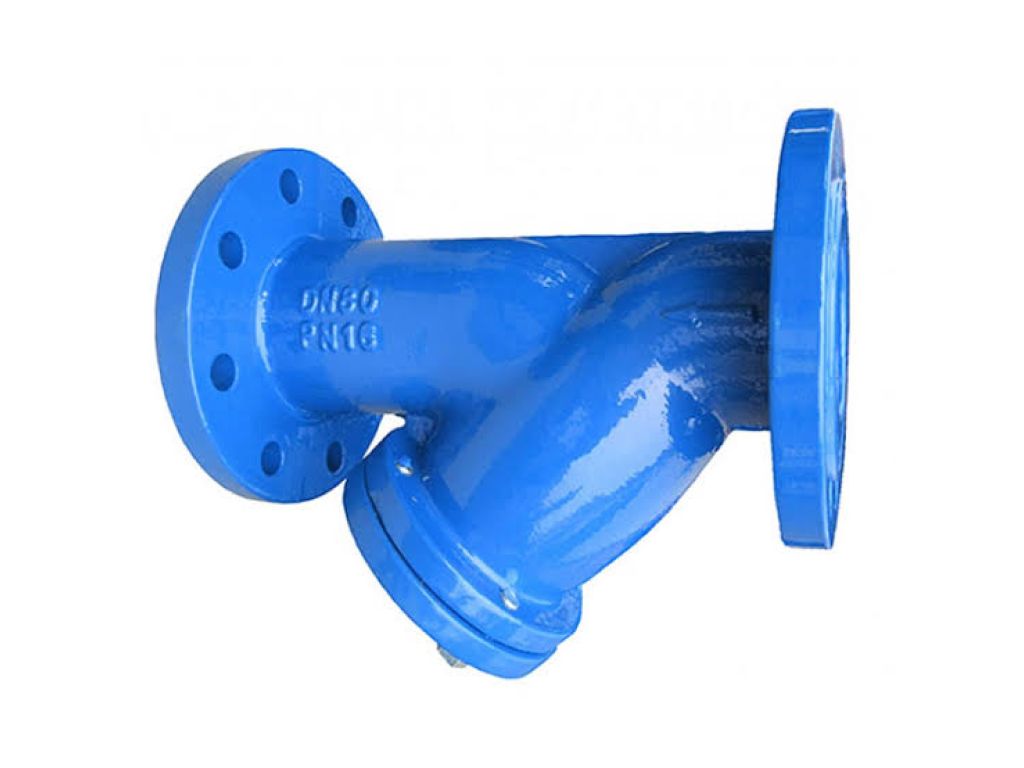

Lọc Y Tozen CYS-B thân gang mặt bích

Trong bất kỳ hệ thống đường ống dẫn chất lỏng, khí nén hay hơi nước nào, việc bảo vệ các thiết bị quan trọng như van điều khiển, đồng hồ đo lưu lượng, bơm hay bộ trao đổi nhiệt khỏi các tạp chất rắn, mảnh vụn hàn, cặn bẩn là một yêu cầu sống còn. Lọc Y Tozen CYS-B được thiết kế chính xác để thực hiện nhiệm vụ then chốt này. Với khả năng loại bỏ hiệu quả các hạt rắn lơ lửng trong dòng chảy, thiết bị này đảm bảo hệ thống vận hành ổn định, kéo dài tuổi thọ cho các thiết bị hạ nguồn và giảm thiểu tối đa thời gian ngừng máy để sửa chữa, bảo trì.

Dòng sản phẩm Tozen CYS-B là một bước tiến về chất lượng và độ tin cậy trong phân khúc lọc công nghiệp. Không chỉ dừng lại ở chức năng lọc cơ bản, sản phẩm còn gây ấn tượng bởi thiết kế thân van chắc chắn với hai tùy chọn vật liệu gang xám và gang dẻo, đáp ứng linh hoạt các điều kiện làm việc khác nhau. Từ các ứng dụng dân dụng đến các nhà máy công nghiệp nặng, Tozen CYS-B luôn là lựa chọn hàng đầu của các kỹ sư nhờ hiệu suất vượt trội, tuân thủ nghiêm ngặt tiêu chuẩn mặt bích BS EN1092-2 PN16 và khả năng chịu áp lực lên đến 16 bar. Hãy cùng TBCNSG khám phá chi tiết về sản phẩm chiến lược này.

Lọc Y là gì? Định nghĩa và vai trò của Lọc Y Tozen CYS-B

Lọc Y là một thiết bị cơ khí được lắp đặt trên đường ống với mục đích chính là loại bỏ các tạp chất rắn không mong muốn ra khỏi dòng lưu chất. Tên gọi "Lọc Y" bắt nguồn từ hình dáng đặc trưng của thân thiết bị, nhìn từ bên ngoài giống như chữ "Y" với một nhánh nghiêng so với hướng dòng chảy chính. Chính thiết kế nghiêng này giúp giảm tổn thất áp suất và tạo ra một khoang chứa cặn bẩn hiệu quả. Bên trong nhánh nghiêng đó là một lưới lọc (màng lọc) bằng kim loại có kích thước mắt lưới xác định, thường được đo bằng đơn vị mesh hoặc micron. Khi dòng chảy đi qua, các hạt rắn có kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại, trong khi lưu chất sạch tiếp tục hành trình đến các thiết bị tiếp theo.

Lọc Y Tozen CYS-B là một phiên bản lọc công nghiệp hiệu suất cao, được chế tạo để hoạt động trong các môi trường khắc nghiệt. Không chỉ đơn thuần là một thiết bị lọc, CYS-B là một giải pháp bảo vệ toàn diện. Nó đặc biệt hiệu quả trong việc xử lý các dòng chảy có chứa mảnh vụn kim loại, cát, sỏi, xỉ hàn và các loại cặn bẩn khác thường thấy trong giai đoạn khởi động hoặc vận hành hệ thống. Sự khác biệt của CYS-B nằm ở cấu tạo thân van đa dạng về vật liệu, từ gang xám cho các kích cỡ nhỏ đến gang dẻo cho các đường ống kích thước lớn, đảm bảo độ bền cơ học và khả năng chống rung động tuyệt vời trong suốt vòng đời hoạt động. Thiết bị tuân thủ tiêu chuẩn mặt bích EN1092-2 PN16, giúp việc lắp đặt trở nên đồng bộ và an toàn với mọi hệ thống tiêu chuẩn Châu Âu.

Cấu tạo chi tiết của Lọc Y Tozen CYS-B

Sức mạnh và độ bền của Tozen CYS-B đến từ sự kết hợp của các thành phần được thiết kế và chế tạo tỉ mỉ. Mỗi bộ phận đều đóng một vai trò quan trọng trong việc đảm bảo hiệu suất lọc và độ an toàn vận hành của thiết bị.

• Thân van (Body): Đây là thành phần chịu áp lực chính. Với dải kích thước từ DN50 đến DN150, thân van được đúc từ gang xám chất lượng cao, có khả năng chịu nén và chống rung tốt. Đối với các kích thước lớn hơn từ DN200 đến DN600, thân van được làm từ gang dẻo (ductile iron), loại vật liệu có độ bền kéo và khả năng chịu va đập vượt trội, thích hợp cho các đường ống có áp suất và lưu lượng lớn. Thiết kế chữ Y giúp giảm thiểu tổn thất áp suất trên toàn hệ thống.
• Lưới lọc (Screen/Strainer Element): Trái tim của thiết bị, thường được chế tạo từ thép không gỉ (inox 304 hoặc 316) để chống ăn mòn. Lưới lọc có dạng ống hình trụ, được đỡ bởi một khung kim loại đục lỗ chắc chắn, đảm bảo không bị xẹp dưới áp lực dòng chảy. Kích thước mắt lưới tiêu chuẩn đa dạng, phổ biến từ 0.5mm đến 3.0mm, đáp ứng yêu cầu lọc của hầu hết các ứng dụng công nghiệp.
• Nắp đậy (Blow-off Cap/Cover): Nằm ở phần cuối của nhánh chữ Y, nắp đậy cho phép dễ dàng tiếp cận để tháo lắp và vệ sinh lưới lọc. Nắp được gắn kín với thân van bằng bu-lông và gioăng làm kín, đảm bảo không rò rỉ trong quá trình vận hành.
• Nút xả cặn (Drain Plug): Được tích hợp trực tiếp trên nắp đậy, cho phép xả cặn bẩn định kỳ mà không cần tháo rời toàn bộ nắp. Đây là một tính năng tiện lợi giúp đơn giản hóa quy trình bảo trì.
• Gioăng làm kín (Gasket): Các gioăng làm kín giữa thân van và nắp đậy được làm từ vật liệu PTFE (Teflon) hoặc than chì gia cố, có khả năng chịu nhiệt và tương thích với nhiều loại hóa chất, đảm bảo độ kín tuyệt đối trong suốt dải nhiệt độ làm việc từ -10°C đến 120°C.
• Mặt bích kết nối (Flanges): Được đúc liền thân và gia công theo tiêu chuẩn BS EN1092-2 với cấp áp lực PN16 (16 bar). Mặt bích có các lỗ bu-lông phân bố đều, giúp kết nối chắc chắn và dễ dàng căn chỉnh với mặt bích đối ứng trên đường ống.

Ứng dụng thực tế của Lọc Y Tozen CYS-B

Với thiết kế mạnh mẽ và khả năng thích ứng cao, Lọc Y Tozen CYS-B được tin dùng trong một phổ rộng các ngành công nghiệp và hệ thống hạ tầng kỹ thuật. Dưới đây là một số ứng dụng tiêu biểu:

• Hệ thống HVAC (Sưởi, Thông gió và Điều hòa không khí): Bảo vệ bơm, van điều khiển và bộ trao đổi nhiệt trong các tòa nhà thương mại, nhà máy khỏi cặn bẩn, mảnh hàn và xỉ kim loại trong hệ thống nước lạnh và nước nóng tuần hoàn.
• Ngành cấp thoát nước và xử lý nước: Lắp đặt trước các trạm bơm tăng áp, đồng hồ đo lưu lượng để ngăn ngừa hư hỏng do các mảnh vụn trong nước thô hoặc nước tái sử dụng.
• Nhà máy hơi nước và nhiệt điện: Lọc hơi nước bão hòa và nước ngưng tụ, bảo vệ các van cầu hơi, van giảm áp và các thiết bị đo đếm chính xác.
• Ngành công nghiệp hóa chất và hóa dầu: Bảo vệ các thiết bị quá trình như bơm định lượng, lưu lượng kế và van điều khiển khỏi các hạt xúc tác, cặn polymer và tạp chất trong dòng nguyên liệu.
• Ngành hàng hải: Sử dụng trong các hệ thống dằn tàu, hệ thống cứu hỏa và hệ thống làm mát bằng nước biển, nơi yêu cầu thiết bị phải chịu được môi trường khắc nghiệt.
• Hệ thống khí nén: Lọc bụi bẩn, dầu và các hạt rắn trong đường ống khí nén để bảo vệ các van solenoid và thiết bị khí nén chính xác.
• Ngành thực phẩm và đồ uống: Được sử dụng trong các công đoạn sơ chế (CIP/SIP thô) nơi yêu cầu vật liệu chắc chắn và dễ vệ sinh.

Ưu điểm và nhược điểm của Lọc Y Tozen CYS-B

Ưu điểm vượt trội

• Độ bền cơ học cao: Việc sử dụng vật liệu gang dẻo cho các kích thước lớn (từ DN200) mang lại khả năng chống va đập và chịu tải trọng đường ống tốt hơn hẳn so với các loại lọc gang xám thông thường. Điều này đặc biệt quan trọng đối với các hệ thống có rung động lớn hoặc lắp đặt ngoài trời.
• Tiêu chuẩn kết nối phổ quát: Mặt bích tuân thủ BS EN1092-2 PN16 đảm bảo sự tương thích hoàn hảo với hệ thống van và phụ kiện tiêu chuẩn Châu Âu, giúp quá trình thiết kế và lắp đặt trở nên đơn giản, tiết kiệm chi phí.
• Bảo trì cực kỳ đơn giản: Thiết kế nắp đậy và nút xả cặn rời cho phép người vận hành dễ dàng vệ sinh lưới lọc mà không cần tháo thiết bị ra khỏi đường ống, giảm thiểu thời gian chết của hệ thống.
• Tổn thất áp suất thấp: Hình dạng chữ Y khí động học và khoang chứa cặn rộng giúp giảm thiểu sức cản dòng chảy, tiết kiệm năng lượng cho bơm và máy nén khí.
• Giải nhiệt độ và áp suất rộng: Hoạt động ổn định từ -10°C đến 120°C và chịu áp suất tối đa 16 bar, đáp ứng hầu hết các ứng dụng công nghiệp thông thường.

Nhược điểm cần lưu ý

• Trọng lượng lớn: Do được đúc từ gang, thiết bị có trọng lượng đáng kể, đặc biệt ở các kích thước lớn như DN300 trở lên. Điều này đòi hỏi phải có giá đỡ chắc chắn và phương tiện hỗ trợ nâng hạ trong quá trình lắp đặt.
• Không phù hợp với môi trường ăn mòn mạnh: Gang xám và gang dẻo có thể không tương thích với các axit mạnh hoặc bazơ đậm đặc ở nhiệt độ cao. Trong những trường hợp này, cần cân nhắc lựa chọn vật liệu thân inox hoặc nhựa đặc biệt.
• Kích thước lọc giới hạn: Là bộ lọc dạng lưới cơ học, CYS-B không thể lọc các tạp chất có kích thước siêu mịn (dưới vài chục micron). Đối với yêu cầu lọc tinh, cần kết hợp thêm các công đoạn lọc khác.

Đánh giá chất lượng sản phẩm Lọc Y Tozen CYS-B

Chất lượng của Lọc Y Tozen CYS-B được khẳng định qua từng công đoạn sản xuất và kiểm tra nghiêm ngặt. Ngay từ khâu lựa chọn nguyên liệu đầu vào, gang xám và gang dẻo đều phải đạt các mác tiêu chuẩn quốc tế về độ bền kéo, độ cứng và thành phần hóa học. Quá trình đúc được thực hiện trên dây chuyền công nghệ cao, đảm bảo thân van không có các khuyết tật như rỗ khí, nứt tế vi, cho khả năng chịu áp lực đồng đều. Sau khi đúc, mỗi thân van đều được mài nhẵn bề mặt, gia công mặt bích với dung sai chính xác cao để đảm bảo độ kín khít tuyệt đối khi lắp ráp.

Điểm mạnh nhất trong thiết kế của dòng CYS-B chính là sự khác biệt về vật liệu giữa hai dải kích thước. Trong khi hầu hết các đối thủ cạnh tranh chỉ sử dụng gang xám cho toàn bộ dải sản phẩm, Tozen đã khôn ngoan lựa chọn gang dẻo cho các kích thước từ DN200 trở lên. Đây là một quyết định mang tính kỹ thuật cao, bởi ở kích thước này, lực tác động từ dòng chảy, sự giãn nở nhiệt và tải trọng cơ học từ đường ống là rất lớn. Gang dẻo với cấu trúc than chì hình cầu có khả năng hấp thụ năng lượng và chống biến dạng tốt hơn gang xám gấp nhiều lần, do đó loại bỏ hoàn toàn nguy cơ nứt vỡ đột ngột. Lưới lọc inox được hàn cuộn chính xác, các mối hàn đều được xử lý bằng axit để chống ăn mòn vùng ảnh hưởng nhiệt. Sản phẩm trước khi xuất xưởng đều trải qua bài thử thủy lực ở áp suất 24 bar (gấp 1.5 lần áp suất làm việc) để đảm bảo an toàn tuyệt đối cho người sử dụng.

Thương hiệu Tozen và nhà phân phối TBCNSG

Tozen là một tập đoàn công nghiệp hàng đầu đến từ Nhật Bản, đã khẳng định được vị thế vững chắc trên thị trường quốc tế trong lĩnh vực sản xuất van công nghiệp, khớp nối giãn nở và thiết bị chống rung. Với triết lý "Chất lượng là trên hết", mỗi sản phẩm mang thương hiệu Tozen đều là kết tinh của công nghệ tiên tiến, vật liệu cao cấp và quy trình kiểm soát chất lượng khắt khe. Các nhà máy của Tozen tại Nhật Bản và các nước trong khu vực đều được trang bị hệ thống máy móc hiện đại bậc nhất, đảm bảo sự đồng nhất và độ chính xác cho từng sản phẩm. Lọc Y Tozen CYS-B là một minh chứng tiêu biểu cho năng lực kỹ thuật của hãng khi giải quyết tốt bài toán về độ bền vật liệu cho các đường ống kích thước lớn.

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đối tác phân phối chiến lược các sản phẩm Tozen tại thị trường Việt Nam. Với bề dày kinh nghiệm trong lĩnh vực cung cấp thiết bị cho các dự án công nghiệp, hạ tầng, cao ốc thương mại, TBCNSG không chỉ đơn thuần là một nhà bán hàng. Chúng tôi mang đến cho khách hàng một hệ sinh thái dịch vụ toàn diện, từ khâu tư vấn kỹ thuật, lựa chọn thiết bị tối ưu, tính toán tổn thất áp suất, đến hỗ trợ lắp đặt và bảo hành. Khi đến với TBCNSG, khách hàng hoàn toàn yên tâm về nguồn gốc xuất xứ chính hãng 100%, chính sách bảo hành minh bạch và dịch vụ hậu mãi tận tâm. Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ 24/7 để giải đáp mọi thắc mắc, đảm bảo dự án của bạn vận hành thông suốt và an toàn.

Bảng giá tham khảo Lọc Y Tozen CYS-B

Giá sản phẩm Lọc Y Tozen CYS-B phụ thuộc vào nhiều yếu tố như kích thước (DN), vật liệu thân van và loại lưới lọc. Dưới đây là bảng giá tham khảo phân khúc theo vật liệu thân van. Để nhận báo giá chính xác nhất và ưu đãi tốt nhất, Quý khách hàng vui lòng liên hệ trực tiếp qua Hotline/Zalo: 09 1800 6799.

Bảng giá Lọc Y Tozen CYS-B thân Gang Dẻo (Ductile Iron)

Bảng so sánh kỹ thuật chi tiết giữa các dòng Lọc Y Tozen CYS-B

Phụ kiện và linh kiện thay thế cho Lọc Y Tozen CYS-B

Để đảm bảo thiết bị luôn hoạt động với hiệu suất tối ưu, việc chuẩn bị sẵn các linh kiện thay thế định kỳ là vô cùng cần thiết. Dưới đây là danh sách các phụ kiện chính hãng cho dòng sản phẩm CYS-B.

Lưu ý quan trọng khi lắp đặt Lọc Y Tozen CYS-B

Việc lắp đặt đúng kỹ thuật là yếu tố tiên quyết để đảm bảo hiệu suất và tuổi thọ của thiết bị. Dưới đây là những nguyên tắc vàng mà các kỹ sư cần tuân thủ khi lắp đặt Lọc Y Tozen CYS-B:

• Kiểm tra hướng dòng chảy: Luôn luôn lắp đặt thiết bị theo đúng chiều mũi tên được đúc nổi trên thân van. Lắp ngược chiều sẽ khiến lưới lọc nhanh chóng bị phá hủy và không thể giữ cặn bẩn.
• Định hướng nhánh lọc: Nhánh chứa lưới lọc (phần chữ Y) phải được lắp hướng xuống dưới đối với đường ống nằm ngang. Điều này cho phép cặn bẩn lắng xuống khoang chứa một cách tự nhiên nhờ trọng lực, tránh làm tắc nghẽn lưới lọc quá nhanh.
• Không gian bảo trì: Cần chừa một khoảng không gian đủ rộng (tối thiểu bằng chiều dài của lưới lọc) ở phía dưới nắp đậy. Khoảng trống này là cần thiết để có thể dễ dàng tháo nắp và rút lưới lọc ra ngoài trong quá trình vệ sinh.
• Sử dụng gioăng và bu-lông đúng chuẩn: Bề mặt mặt bích phải được làm sạch trước khi lắp. Sử dụng gioăng làm kín phù hợp với lưu chất và siết đai ốc theo phương pháp đối xứng, đúng lực siết quy định để tránh biến dạng và rò rỉ.
• Lắp đặt giá đỡ (Support): Đối với các kích thước từ DN150 trở lên, hoặc khi lắp trên các hệ thống có rung động, bắt buộc phải có giá đỡ hoặc hệ thống treo riêng cho thiết bị lọc để giảm tải trọng uốn lên mặt bích và đường ống.
• Lắp đặt van chặn và đồng hồ đo chênh áp: Để thuận tiện cho việc bảo trì mà không cần xả toàn bộ hệ thống, nên lắp đặt một van chặn ở phía trước và một van chặn ở phía sau lọc. Việc lắp đặt một đồng hồ đo chênh áp (differential pressure gauge) hoặc hai đồng hồ áp suất ở hai đầu sẽ giúp người vận hành biết chính xác thời điểm cần vệ sinh lưới lọc.

Hướng dẫn bảo trì và bảo dưỡng Lọc Y Tozen CYS-B

Một quy trình bảo trì khoa học sẽ giúp kéo dài tối đa tuổi thọ của Lọc Y Tozen CYS-B và duy trì tổn thất áp suất ở mức thấp nhất. Dưới đây là các bước thực hiện cơ bản:

• Thiết lập lịch vệ sinh định kỳ: Tần suất vệ sinh phụ thuộc vào mức độ bẩn của môi trường. Đối với hệ thống mới khởi động, nên kiểm tra và vệ sinh sau 24 giờ vận hành đầu tiên. Sau đó, lịch có thể là hàng tuần, hàng tháng, hoặc được quyết định dựa trên chỉ số chênh áp (khuyến nghị vệ sinh khi chênh áp tăng thêm 0.3-0.5 bar).
• Quy trình vệ sinh:
  • Đóng các van chặn ở phía trước và phía sau thiết bị lọc. Xả áp và xả hết lưu chất trong đoạn ống cô lập qua van xả đáy nếu có.
  • Nới lỏng nút xả cặn để xả hết chất lỏng và cặn bẩn còn sót lại trong khoang chứa của lọc. Sau đó, mới tiến hành tháo các bu-lông trên nắp đậy.
  • Rút toàn bộ cụm lưới lọc ra khỏi thân van. Dùng bàn chải mềm hoặc vòi nước áp suất cao để rửa sạch cặn bẩn bám trên bề mặt lưới. Nếu cặn bẩn cứng đầu, có thể ngâm trong dung dịch tẩy rửa phù hợp.
  • Kiểm tra kỹ lưỡng lưới lọc xem có bị thủng, rách hay biến dạng không. Nếu có bất kỳ hư hỏng nào, cần thay thế lưới lọc mới ngay lập tức.
• Lắp ráp lại: Vệ sinh sạch sẽ bề mặt làm kín trên thân van và nắp đậy. Lắp lưới lọc vào đúng vị trí, đặt gioăng làm kín mới (khuyến khích thay mới sau mỗi lần mở nắp). Đậy nắp và xiết chặt các bu-lông theo hình chữ thập, đối xứng và đúng mô-men xoắn. Mở từ từ van chặn để đưa hệ thống trở lại vận hành và kiểm tra rò rỉ.
• Bảo dưỡng phòng ngừa: Kiểm tra định kỳ tình trạng ăn mòn của lớp sơn bên ngoài thân van, đặc biệt trong môi trường ẩm ướt. Nếu lớp sơn bị bong tróc, cần vệ sinh rỉ sét và sơn phủ lại để bảo vệ thân gang.

Cam kết của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG)

Đến với TBCNSG, Quý khách hàng không chỉ mua một sản phẩm đơn lẻ, mà còn nhận được sự an tâm từ một đối tác tin cậy lâu dài. Chúng tôi kiến tạo giá trị thông qua những cam kết vàng:

• CAM KẾT SẢN PHẨM CHÍNH HÃNG 100%: Tất cả sản phẩm Lọc Y Tozen CYS-B do TBCNSG cung cấp đều có nguồn gốc xuất xứ rõ ràng, kèm theo đầy đủ chứng từ nhập khẩu (CO, CQ) chứng minh chất lượng. Chúng tôi nói không tuyệt đối với hàng giả, hàng nhái kém chất lượng.
• CAM KẾT GIÁ CẠNH TRANH NHẤT THỊ TRƯỜNG: Với lợi thế là đối tác chiến lược của hãng Tozen, cùng khối lượng nhập khẩu lớn, chúng tôi tự tin mang đến cho khách hàng mức giá tốt nhất, tối ưu ngân sách dự án mà vẫn đảm bảo chất lượng cao nhất.
• CAM KẾT HỖ TRỢ KỸ THUẬT TOÀN DIỆN: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng tư vấn lựa chọn thiết bị phù hợp, tính toán tổn thất áp suất, hướng dẫn lắp đặt và xử lý sự cố hoàn toàn miễn phí.
• CAM KẾT CO, CQ VÀ HỒ SƠ NĂNG LỰC ĐẦY ĐỦ: Chúng tôi cung cấp hồ sơ năng lực công ty và bộ chứng từ chất lượng sản phẩm, hỗ trợ tối đa cho các nhà thầu, chủ đầu tư trong công tác nghiệm thu dự án.
• CAM KẾT HẬU MÃI VÀ BẢO HÀNH CHU ĐÁO: Chính sách bảo hành rõ ràng theo tiêu chuẩn của nhà sản xuất. Cam kết luôn có sẵn linh kiện thay thế và hỗ trợ kỹ thuật nhanh chóng trong suốt vòng đời sản phẩm.

Để được tư vấn chi tiết hơn về sản phẩm Lọc Y Tozen CYS-B, cũng như nhận báo giá ưu đãi nhất cho dự án của bạn, xin vui lòng liên hệ ngay với chúng tôi qua thông tin bên dưới. Đội ngũ chuyên viên của TBCNSG luôn trong tư thế sẵn sàng phục vụ Quý khách 24/7.
