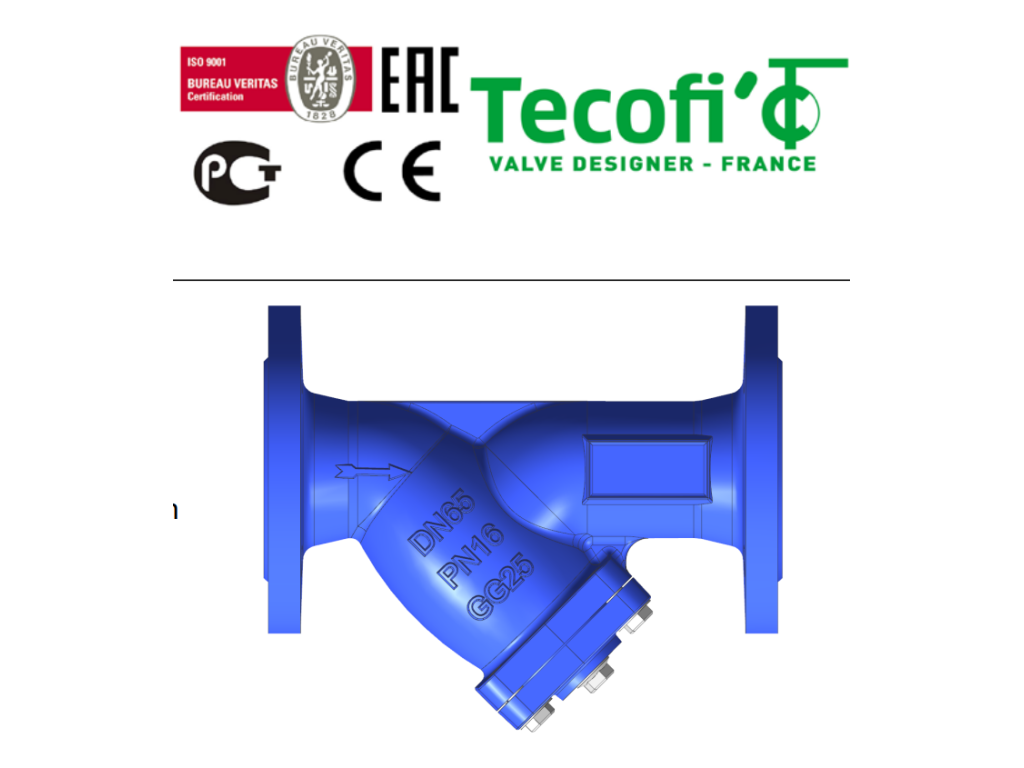

Lọc chữ Y Tecofi Model F 3240-EP

1. Giới thiệu tổng quan về Lọc chữ Y Tecofi Model F3240-EP

Trong các hệ thống đường ống công nghiệp, việc bảo vệ các thiết bị nhạy cảm như van, máy bơm và đồng hồ đo khỏi các tạp chất rắn là vô cùng quan trọng. Lọc chữ Y Tecofi F 3240-EP là dòng sản phẩm cao cấp đến từ thương hiệu Tecofi (Pháp) – một trong những nhà sản xuất van hàng đầu thế giới.

Với thiết kế hình chữ "Y" tối ưu cho dòng chảy và khả năng lọc sạch cặn bẩn hiệu quả, model F 3240-EP đạt tiêu chuẩn áp lực PN16 và được ứng dụng rộng rãi trong nhiều môi trường khác nhau từ nước đến hơi nóng.

2. Đặc điểm cấu tạo và vật liệu cao cấp

Sản phẩm được chế tạo từ những vật liệu bền bỉ, giúp đảm bảo tuổi thọ vận hành trong các điều kiện khắc nghiệt:

• Thân và nắp van (Body & Bonnet): Sử dụng gang xám EN-GJL-250 cho các kích thước từ DN15 đến DN300. Đối với các kích thước lớn từ DN350 đến DN450, hãng sử dụng gang dẻo EN-GJS-500 để tăng cường khả năng chịu lực và chống va đập.

• Lưới lọc (Screen): Được làm hoàn toàn từ thép không gỉ (Inox 304 - AISI 304), có khả năng chống ăn mòn tuyệt vời và dễ dàng tháo rời để vệ sinh.

• Gioăng làm kín (Gasket): Sử dụng vật liệu EPDM (EPDM Chaleur cho nắp xả) giúp chịu được nhiệt độ cao và đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ.

• Nút xả cặn (Drain Plug): Tích hợp sẵn trên nắp lọc, giúp việc xả bỏ cặn bẩn định kỳ trở nên thuận tiện mà không cần tháo toàn bộ nắp.

3. Thông số kỹ thuật chi tiết của Tecofi F 3240-EP

Việc nắm rõ các thông số kỹ thuật sẽ giúp bạn lựa chọn đúng model phù hợp với thiết kế của hệ thống:

• Tiêu chuẩn thiết kế: Theo các tiêu chuẩn quốc tế nghiêm ngặt như EN 12266-1, DIN 3230, BS 5154 và ISO 5208.

• Áp suất làm việc tối đa: 16 bar.

• Áp suất thử thân van: 24 bar.

• Nhiệt độ làm việc: Từ $-15^{\circ}C$ đến $+140^{\circ}C$.

• Tiêu chuẩn mặt bích: Đục lỗ theo chuẩn EN 1092-2 PN16.

• Khoảng cách giữa hai mặt bích (Face to Face): Tuân thủ tiêu chuẩn EN 558-1 serie 1 và DIN 3202/1 serie F1.

Bảng kích thước và trọng lượng tham khảo (DN15 - DN400)

Dưới đây là một số thông số kích thước tiêu biểu (đơn vị: mm):

4. Ứng dụng thực tế của sản phẩm

Lọc chữ Y Tecofi F 3240-EP được thiết kế đa năng, phù hợp cho nhiều loại lưu chất:

• Hệ thống sưởi (Heating system): Lọc bỏ các tạp chất trong hệ thống nước nóng trung tâm.

• Nước sinh hoạt không uống được (Undrinkable domestic water): Sử dụng trong các hệ thống cấp nước tòa nhà, khu công nghiệp.

• Hệ thống hơi (Steam): Nhờ khả năng chịu nhiệt lên đến $140^{\circ}C$, sản phẩm hoạt động ổn định trong các đường ống hơi bão hòa áp suất thấp.

• Các chất lỏng tương thích khác: Phù hợp với các loại chất lỏng không ăn mòn vật liệu gang và inox 304.

5. Ưu điểm nổi bật và lý do nên chọn Tecofi

1. Chất lượng Châu Âu: Sản phẩm được thiết kế bởi Tecofi France, đáp ứng đầy đủ các chứng chỉ chất lượng quốc tế như Bureau Veritas và CE.

2. Độ bền vượt trội: Thân gang dày dặn, lưới lọc inox 304 chống rỉ sét giúp thiết bị vận hành bền bỉ trong nhiều thập kỷ.

3. Dễ dàng bảo trì: Thiết kế cho phép tháo lưới lọc nhanh chóng thông qua nắp bonnet. Nút xả đáy giúp vệ sinh cặn mà không cần dừng hệ thống quá lâu.

4. Tổn thất áp suất thấp: Thiết kế lòng trong của thân chữ Y trơn láng, giảm thiểu ma sát và sự sụt giảm áp suất của dòng lưu chất khi đi qua bộ lọc.

6. Hướng dẫn lắp đặt và bảo dưỡng

Để lọc chữ Y Tecofi F 3240-EP phát huy hiệu quả tốt nhất, cần lưu ý:

• Hướng lắp đặt: Lắp đúng hướng mũi tên chỉ dòng chảy đúc trên thân van. Phần bầu lọc (chữ Y) phải hướng xuống dưới để trọng lực giúp cặn bẩn rơi vào lưới lọc.

• Không gian bảo trì: Khi lắp đặt, cần chừa một khoảng trống (kích thước H1 trong catalogue) để có thể rút lưới lọc ra ngoài khi vệ sinh.

• Vệ sinh định kỳ: Tùy vào độ sạch của lưu chất, nên mở nút xả cặn hoặc tháo lưới lọc để vệ sinh định kỳ, tránh tắc nghẽn làm giảm lưu lượng dòng chảy.

Kết luận: Lọc chữ Y Tecofi Model F 3240-EP là một khoản đầu tư xứng đáng để bảo vệ hệ thống đường ống của bạn. Với nguồn gốc từ Pháp, vật liệu cao cấp và thông số kỹ thuật đạt chuẩn quốc tế, sản phẩm mang lại sự an tâm tuyệt đối về hiệu suất và độ an toàn.

Liên hệ ngay với chúng tôi để nhận báo giá chi tiết và tư vấn kỹ thuật cho dự án của bạn!
