Đồng hồ áp suất Unijin

Thông tin sản phẩm

Đồng hồ áp suất Unijin là sản phẩm của hãng Unijin, Malaysia. Sản phẩm được sản xuất trên dây chuyền hiện đại, đảm bảo chất lượng cao, độ chính xác cao, hiệu suất đo ổn định. Đồng hồ áp suất Unijin được ứng dụng trong nhiều ngành công nghiệp, trong nhà máy, xí nghiệp bia, sữa, thực phẩm, công nghiệp hóa chất,...

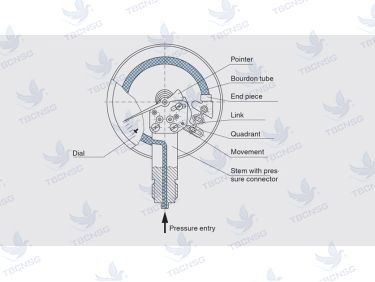

Cấu tạo đồng hồ áp suất Unijin

Hình ảnh

Đồng hồ áp suất Unijin có cấu tạo gồm các bộ phận chính sau:

  • Vỏ đồng hồ: Vỏ đồng hồ được làm bằng chất liệu thép không gỉ hoặc inox, có độ bền cao, chống va đập, chịu nhiệt tốt.
  • Mặt đồng hồ: Mặt đồng hồ được làm bằng kính cường lực, có độ trong suốt cao, giúp người dùng dễ dàng quan sát chỉ số áp suất.
  • Kim chỉ thị: Kim chỉ thị được làm bằng chất liệu thép không gỉ, có độ bền cao, chống mài mòn.
  • Ống Bourdon: Ống Bourdon là bộ phận chính của đồng hồ áp suất, có nhiệm vụ biến đổi áp suất thành chuyển động quay của kim chỉ thị.
  • Cụm hiển thị: Cụm hiển thị gồm có kim chỉ thị, vạch chia độ và thang đo.
  • Kết nối: Kết nối của đồng hồ áp suất Unijin có thể là chân ren hoặc bắt bích.

Phân loại đồng hồ áp suất Unijin

Đồng hồ áp suất Unijin được phân loại dựa trên các tiêu chí sau:

  • Theo loại dầu: Đồng hồ áp suất Unijin có thể có dầu hoặc không dầu. Đồng hồ áp suất có dầu có ưu điểm là chống rung, chống sốc tốt, độ chính xác cao hơn đồng hồ áp suất không dầu.
  • Theo loại kết nối: Đồng hồ áp suất Unijin có thể có kết nối chân ren hoặc bắt bích. Đồng hồ áp suất có kết nối chân ren có ưu điểm là dễ dàng lắp đặt, tháo lắp.
  • Theo đơn vị đo: Đồng hồ áp suất Unijin có thể đo áp suất theo đơn vị bar, psi, MPa,...

Thông số kỹ thuật của đồng hồ áp suất Unijin

Thông số kỹ thuật của đồng hồ áp suất Unijin được thể hiện trên mặt đồng hồ, bao gồm các thông số sau:

  • Loại đồng hồ: Đồng hồ áp suất có dầu hoặc không dầu.
  • Đơn vị đo: Bar, psi, MPa,...
  • Dải đo: Phạm vi đo áp suất của đồng hồ.
  • Độ chính xác: Độ chính xác của đồng hồ.
  • Nhiệt độ hoạt động: Nhiệt độ tối đa mà đồng hồ có thể hoạt động.

Ứng dụng của đồng hồ áp suất Unijin

Đồng hồ áp suất Unijin được ứng dụng trong nhiều ngành công nghiệp, trong nhà máy, xí nghiệp bia, sữa, thực phẩm, công nghiệp hóa chất,... để đo áp suất của các môi chất như nước, khí, khí nén, khí gas, xăng dầu, hóa chất,...

Cách lắp đặt đồng hồ áp suất Unijin

product image

Để lắp đặt đồng hồ áp suất Unijin, cần thực hiện các bước sau:

  1. Chọn vị trí lắp đặt đồng hồ áp suất: Vị trí lắp đặt cần tránh các hiện tượng rung, nhiệt độ và độ ẩm môi trường để kéo dài tuổi thọ cũng như tránh các sai số thiết bị, chọn nơi khô ráo tránh các nguồn nhiệt trực tiếp để lắp đặt.
  2. Chuẩn bị dụng cụ: Cần chuẩn bị các dụng cụ cần thiết như mỏ lết, cờ lê,...
  3. Kết nối đồng hồ áp suất với đường ống: Sử dụng mỏ lết hoặc cờ lê để kết nối đồng hồ áp suất với đường ống.
  4. Điều chỉnh áp suất: Sau khi lắp đặt, cần điều chỉnh áp suất của đồng hồ áp suất sao cho phù hợp với yêu cầu sử dụng.

Bảo dưỡng đồng hồ áp suất Unijin

Để đảm bảo đồng hồ áp suất Unijin hoạt động tốt, cần bảo dưỡng định kỳ theo các bước sau:

  1. Vệ sinh đồng hồ áp suất: Sử dụng khăn mềm để lau chùi bụi bẩn bám trên đồng hồ áp suất.
  2. Kiểm tra dầu: Nếu đồng hồ áp suất có dầu, cần kiểm tra mức dầu và bổ sung dầu nếu cần thiết.
  3. Kiểm tra độ chính xác: Kiểm tra độ chính xác của đồng hồ áp suất bằng cách so sánh với đồng hồ áp suất chuẩn.

Các model đồng hồ áp suất Unijin

Các model đồng hồ áp suất của Unijin tại TBCNSG

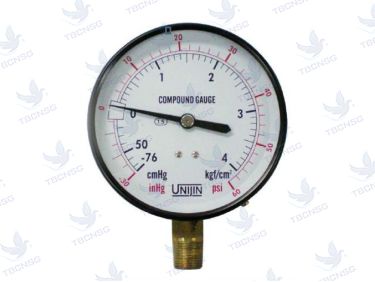

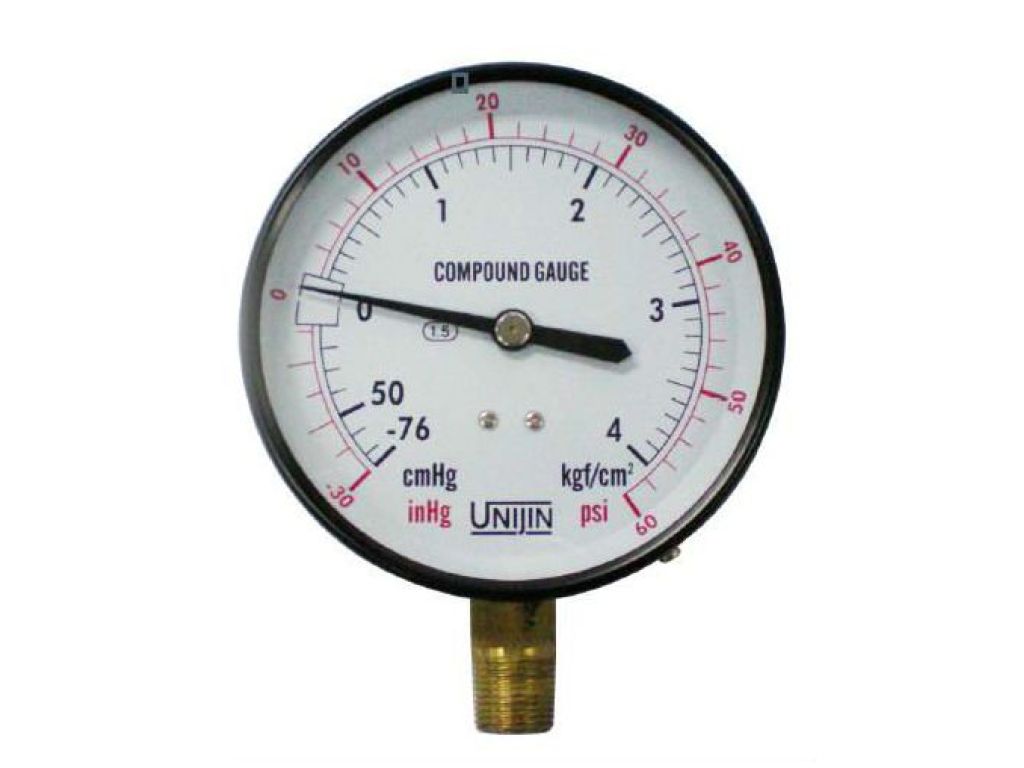

Đồng hồ áp suất Unijin P110

Hình ảnh

  • Loại đồng hồ: Đồng hồ áp suất không dầu
  • Đơn vị đo: Bar, psi, MPa,...
  • Dải đo: -76cmHg - 0 / 0 - 7 Kgf/cm2 / 0 - 10 Kgf/cm2 / 0 - 15 Kgf/cm2 / 0 - 20 Kgf/cm2
  • Độ chính xác: ± 1%
  • Nhiệt độ hoạt động: -20℃ ~ 60℃
  • Vỏ đồng hồ: Thép đen
  • Chân ren: Chân ren đứng, kết nối ren BSPT 3/8''

Đồng hồ áp suất Unijin Đồng hồ áp suất Unijin

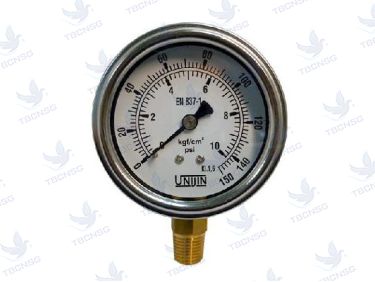

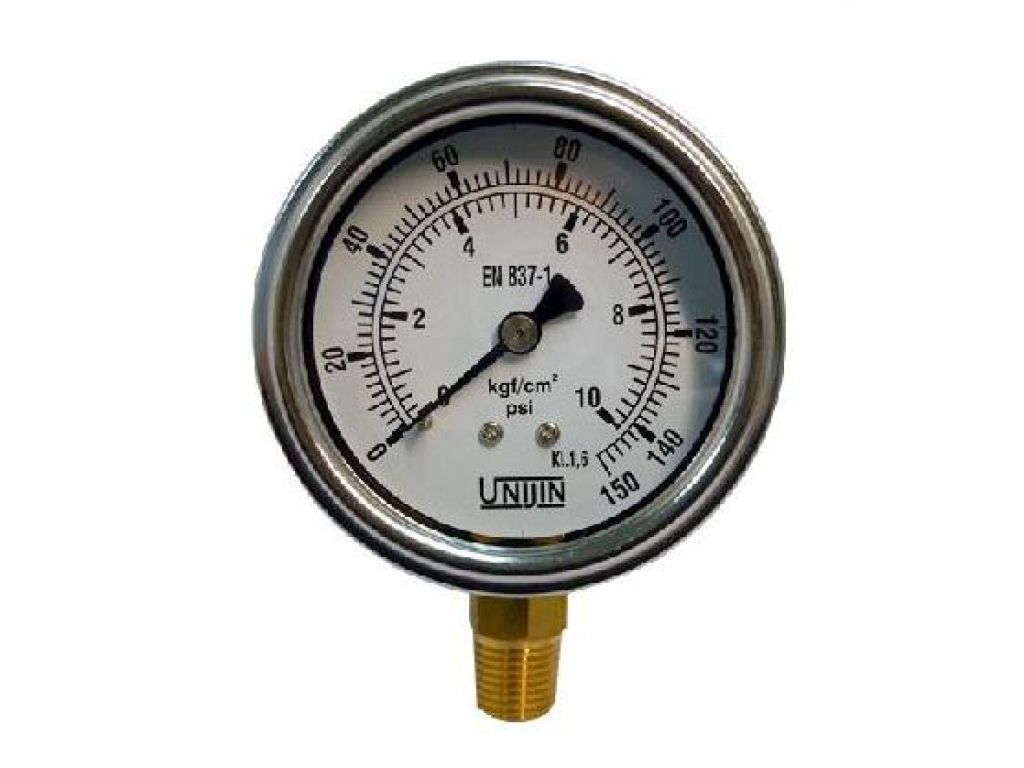

Đồng hồ áp suất Unijin P250/P251

Hình ảnh

Phân biệt Unijin P250 và Unijin P251

  • Unijin P250 là loại mặt khô, không chứa dầu. Loại này có giá thành rẻ hơn, nhưng độ bền không cao bằng loại mặt có dầu.
  • Unijin P251 là loại mặt có dầu. Dầu trong đồng hồ giúp giảm ma sát và độ rung, giúp đồng hồ hoạt động chính xác hơn. Loại này có giá thành cao hơn, nhưng độ bền cao hơn.

Thông số kỹ thuật của Đồng hồ áp suất Unijin P250

  • Loại đồng hồ: Đồng hồ áp suất không dầu
  • Đơn vị đo: Bar
  • Dải đo: 0 - 7, 0 - 10, 0 - 15 bar
  • Độ chính xác: ±0,5%
  • Nhiệt độ hoạt động: -20 ~ 80 độ C
  • Kích thước mặt đồng hồ: 63mm hoặc 100mm
  • Kiểu lắp: Chân ren 1/4" hoặc 3/8"

Thông số kỹ thuật của Đồng hồ áp suất Unijin P251

  • Loại đồng hồ: Đồng hồ áp suất có dầu
  • Đơn vị đo: Bar
  • Dải đo: 0 - 7 kgf/cm2
  • Độ chính xác: ± 1%
  • Nhiệt độ hoạt động: 0 - 80 độ C
  • Kích thước mặt đồng hồ: 65mm
  • Kiểu lắp: Chân ren 1/4"
  • Ứng dụng: Đo áp suất nước, khí nén, khí gas, xăng dầu,

Đồng hồ áp suất Unijin
Đồng hồ áp suất Unijin

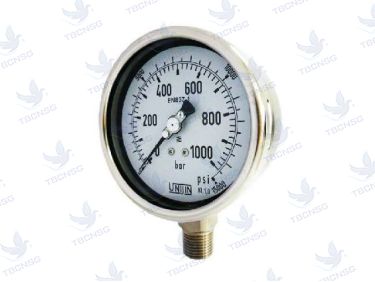

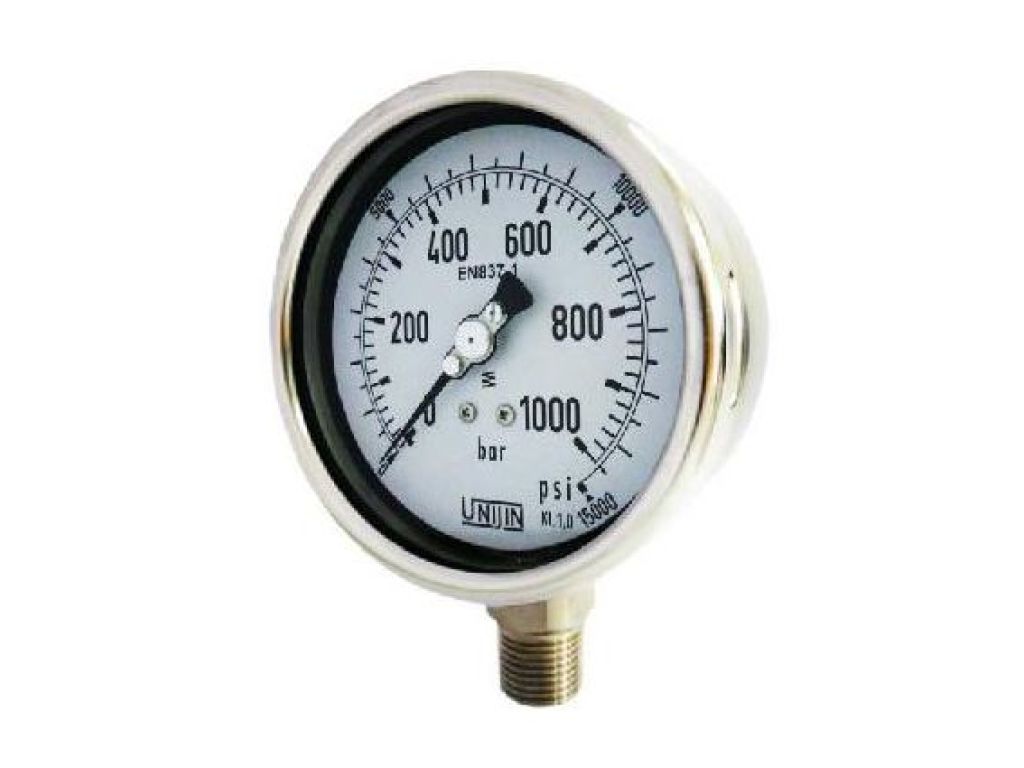

Đồng hồ áp suất Unijin P252 / P258

Hình ảnh

  • P252 (Loại khô - Dry):

  • P258 (Mặt dầu - Oil Filled):




Thông số kỹ thuật của Đồng hồ áp suất Unijin P252

  • Loại đồng hồ: Đồng hồ áp suất không dầu
  • Đơn vị đo: Bar
  • Dải đo: -76cmHg - 0; 0 - 7 Kgf/cm2; 0 - 10 Kgf/cm2; 0 - 15 Kgf/cm2; 0 - 20 Kgf/cm2
  • Độ chính xác: ± 1%
  • Nhiệt độ hoạt động: -10°C đến +60°C
  • Mặt đồng hồ: 63mm, 100mm
  • Vỏ và chân ren: Inox
  • Chân ren đứng, kết nối ren BSPT 1/4''

Thông số kỹ thuật của Đồng hồ áp suất Unijin P258

  • Loại đồng hồ: Đồng hồ áp suất không dầu
  • Đơn vị đo: bar
  • Dải đo: 0 - 16 bar
  • Độ chính xác: ± 1%
  • Nhiệt độ hoạt động: -20 ℃ ~ 60 ℃
  • Vỏ đồng hồ: Thép không gỉ
  • Mặt đồng hồ: Kính cường lực
  • Kim chỉ thị: Thép không gỉ
  • Ống Bourdon: Đồng thau
  • Kết nối: Chân ren 1/4" NPT

Đồng hồ áp suất Đồng hồ áp suất
