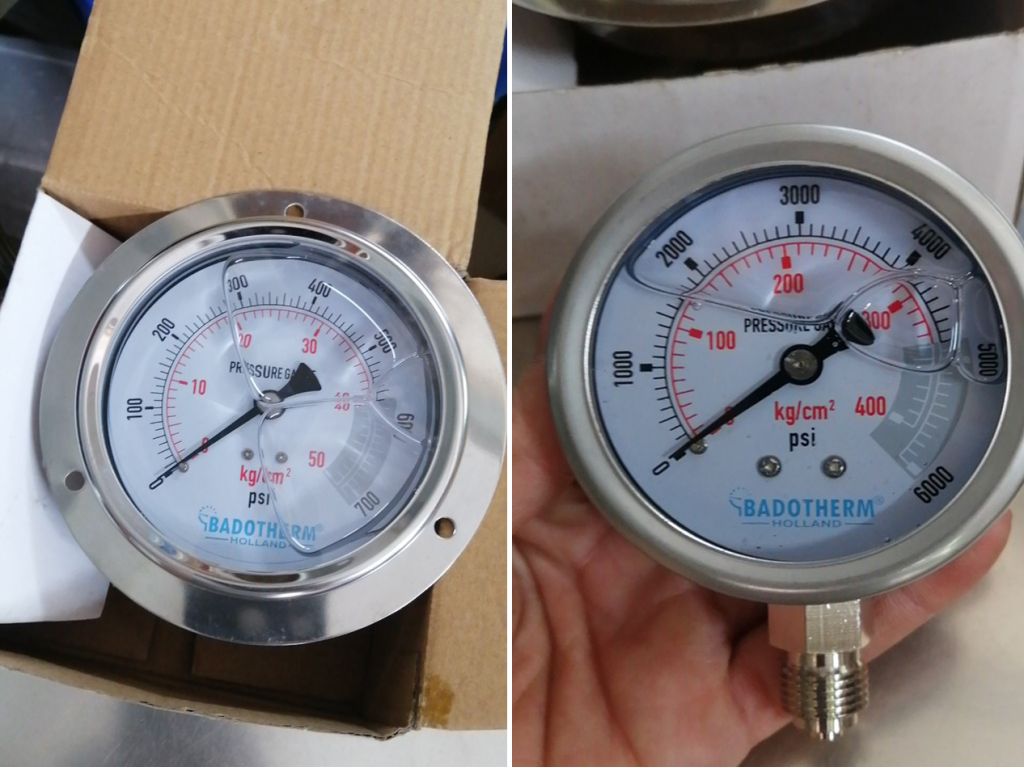

Đồng hồ áp suất Badotherm BDT23 là dòng thiết bị đo lường cao cấp được thiết kế đặc biệt cho các ứng dụng yêu cầu độ an toàn tuyệt đối và độ chính xác khắt khe. Với cấu trúc Solid Front (S3) theo tiêu chuẩn EN 837-1, sản phẩm này tạo ra một vách ngăn bảo vệ giữa hệ thống đo và mặt kính, giúp bảo vệ người vận hành trong trường hợp xảy ra sự cố nổ ống Bourdon. Điểm đặc biệt nhất của model BDT23 chính là buồng đo giảm thể tích lưu chất (Reduced Volume), một giải pháp kỹ thuật tối ưu khi kết hợp với màng ngăn áp suất (Diaphragm Seal) để đo các môi chất nguy hiểm, hóa chất ăn mòn hoặc trong các hệ thống có nhiệt độ thay đổi liên tục. Sản phẩm hiện đang được Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) phân phối chính hãng tại thị trường Việt Nam, đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất trong ngành dầu khí, hóa chất và năng lượng.
Tổng quan về thương hiệu Badotherm và dòng sản phẩm BDT23
Badotherm là một thương hiệu danh tiếng đến từ Hà Lan với hơn 60 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị đo lường áp suất và nhiệt độ. Họ nổi tiếng toàn cầu nhờ khả năng tùy chỉnh các giải pháp màng ngăn áp suất (Diaphragm Seal) phức tạp. Các sản phẩm của Badotherm không chỉ đơn thuần là thiết bị đo mà còn là những giải pháp kỹ thuật chuyên sâu, được chế tạo từ các vật liệu cao cấp như thép không gỉ 316L, Monel, Hastelloy hay Tantalum.
Model Badotherm BDT23 đại diện cho phân khúc đồng hồ áp suất an toàn cao. Trong các môi trường công nghiệp nặng, việc lựa chọn một chiếc Đồng hồ áp suất phù hợp không chỉ đảm bảo hiệu suất vận hành mà còn là yếu tố sống còn để bảo vệ tài sản và con người. BDT23 được thiết kế để hoạt động bền bỉ trong các điều kiện khắc nghiệt nhất, nơi mà áp suất cao và môi chất độc hại luôn thường trực. So với các dòng thông thường, BDT23 có khả năng chống rung động, chống xung áp và đặc biệt là cơ chế xả áp phía sau (Blow-out back) cực kỳ an toàn.
Đặc điểm thiết kế đột phá: Solid Front và Reduced Volume
Để hiểu rõ tại sao Badotherm BDT23 lại được các kỹ sư tại TBCNSG tư vấn cho các hệ thống quan trọng, chúng ta cần phân tích hai đặc tính kỹ thuật cốt lõi của nó:
Thiết kế an toàn Solid Front (S3)
Theo tiêu chuẩn quốc tế EN 837-1, cấp độ an toàn S3 (Solid Front) yêu cầu thiết bị phải có một vách ngăn bằng kim loại đúc liền khối nằm giữa mặt số và ống Bourdon. Phía sau lưng đồng hồ là một tấm chắn có thể bung ra (Blow-out back). Nếu ống Bourdon bị vỡ do quá áp hoặc ăn mòn, toàn bộ áp suất và môi chất sẽ được đẩy ra phía sau thay vì làm vỡ mặt kính phía trước, tránh gây sát thương cho người đang quan sát chỉ số. Đây là yêu cầu bắt buộc trong các nhà máy lọc dầu và hóa chất tại khu vực Bình Dương, TP. Hồ Chí Minh và Bà Rịa - Vũng Tàu.
Buồng đo giảm thể tích lưu chất (Reduced Volume)
Khi lắp đặt Pressure Gauge cùng với màng ngăn (Diaphragm Seal), một lượng chất lỏng truyền dẫn (Fill fluid) sẽ được điền đầy vào khoảng trống giữa màng và ống Bourdon. Nếu thể tích này quá lớn, sự giãn nở nhiệt của chất lỏng sẽ gây ra sai số đáng kể cho kết quả đo. Badotherm BDT23 được thiết kế với buồng đo cực nhỏ, giúp giảm tối đa lượng chất lỏng cần thiết. Điều này mang lại hai lợi ích lớn: tăng tốc độ phản hồi của kim đo và giảm thiểu sai số do nhiệt độ môi trường tác động lên hệ thống màng.
Thông số kỹ thuật chi tiết của đồng hồ áp suất Badotherm BDT23
Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của model BDT23 được TBCNSG cung cấp. Quý khách hàng có thể yêu cầu tùy chỉnh vật liệu hoặc thang đo tùy theo ứng dụng thực tế.
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | BDT23 (Solid Front - Reduced Volume) |
| Kích thước mặt (Dial size) | 100 mm / 160 mm |
| Cấp chính xác (Accuracy) | Class 1.0 (theo EN 837-1) |
| Vật liệu vỏ (Case material) | Thép không gỉ AISI 304 (Tùy chọn AISI 316L) |
| Vật liệu ống Bourdon & Kết nối | Thép không gỉ AISI 316L |
| Cấp an toàn | S3 (Solid Front với vách ngăn an toàn) |
| Cấp bảo vệ | IP65 / IP66 (Chống bụi và nước) |
| Kiểu kết nối | Ren G1/2", 1/2" NPT hoặc lắp màng (Diaphragm Seal) |
| Dải đo (Range) | Từ -1...0 bar đến 0...1600 bar |
| Nhiệt độ làm việc | Môi trường: -40°C đến +60°C; Môi chất: tối đa +200°C |
Ứng dụng thực tế và kinh nghiệm lắp đặt từ TBCNSG
Với kinh nghiệm nhiều năm trong việc cung cấp thiết bị cho các khu công nghiệp lớn, TBCNSG đã triển khai lắp đặt dòng thiết bị đo áp suất Badotherm BDT23 cho nhiều dự án trọng điểm. Một ví dụ điển hình là hệ thống đo áp suất trên đường ống dẫn axit sunfuric (H2SO4) nồng độ cao tại một nhà máy hóa chất ở Đồng Nai.
Trong ứng dụng này, chúng tôi đã tư vấn kết hợp BDT23 với màng ngăn bọc PTFE. Nhờ thiết kế Reduced Volume, đồng hồ cho phản hồi cực kỳ nhạy bén ngay cả khi áp suất thay đổi nhỏ, đồng thời vách ngăn Solid Front mang lại sự an tâm tuyệt đối cho đội ngũ kỹ thuật vận hành trực tiếp tại hiện trường. Việc hiểu rõ Đồng hồ áp suất là gì? và cấu tạo chuyên sâu của từng dòng máy giúp TBCNSG luôn đưa ra giải pháp tối ưu nhất về cả chi phí lẫn kỹ thuật cho khách hàng.
So sánh Badotherm BDT23 và các dòng thông thường
Nhiều khách hàng thường thắc mắc sự khác biệt giữa BDT23 và dòng BDT18 (dòng tiêu chuẩn). Trong khi BDT18 phù hợp cho các ứng dụng nước, khí nén thông thường với chi phí thấp, thì BDT23 là "chiến binh" cho các môi trường rủi ro cao.
- Về an toàn: BDT18 chỉ có nút xả áp đơn giản, trong khi BDT23 có vách ngăn thép dày ngăn cách hoàn toàn mặt kính.
- Về độ bền: BDT23 được chế tạo để chịu được các cú sốc áp suất mạnh hơn mà không làm biến dạng ống Bourdon nhờ cấu trúc buồng đo đặc biệt.
- Về ứng dụng: BDT23 là lựa chọn số 1 khi cần lắp ghép với Diaphragm Seal để đo hóa chất hoặc thực phẩm, nơi mà độ chính xác không được phép sai lệch do ảnh hưởng của thể tích dầu truyền dẫn.
Phụ kiện tương thích và khả năng lắp ghép màng
Sức mạnh thực sự của Badotherm BDT23 nằm ở khả năng kết hợp linh hoạt với các loại màng đo áp suất (Diaphragm Seals). Tại kho của TBCNSG, chúng tôi luôn có sẵn các loại màng nối ren, nối bích tiêu chuẩn ANSI/JIS để lắp ghép đồng bộ cho khách hàng.
Các phụ kiện thường dùng kèm bao gồm:
- Syphon: Giúp giảm nhiệt độ hơi nóng trước khi đi vào đồng hồ.
- Kim giảm chấn (Snubber): Hạn chế tình trạng rung kim khi áp suất đầu vào không ổn định.
- Van chặn (Gauge Valve/Manifold): Cho phép tháo rời đồng hồ để bảo trì mà không cần dừng hệ thống.
Việc lựa chọn đúng phụ kiện không chỉ bảo vệ Đồng hồ áp suất mà còn giúp hệ thống vận hành ổn định, giảm thiểu thời gian dừng máy (downtime) cho nhà máy.
Hướng dẫn lắp đặt và bảo trì an toàn
Để đảm bảo thiết bị hoạt động chính xác và bền bỉ, kỹ thuật viên của TBCNSG khuyến nghị quy trình lắp đặt sau:
- Kiểm tra trước khi lắp: Đảm bảo dải đo của đồng hồ lớn hơn ít nhất 25% so với áp suất làm việc tối đa của hệ thống.
- Sử dụng dụng cụ phù hợp: Luôn dùng cờ-lê vặn vào phần vuông (shank) của kết nối đồng hồ, tuyệt đối không cầm vỏ đồng hồ để vặn.
- Vị trí lắp đặt: Lắp đồng hồ theo phương thẳng đứng để đảm bảo cấp chính xác Class 1.0. Nếu lắp ngang, cần thông báo với TBCNSG để đặt hàng dòng hiệu chỉnh riêng.
- Bảo trì định kỳ: Kiểm tra độ kín của các mối nối và hiệu chuẩn lại đồng hồ mỗi 6-12 tháng tùy vào mức độ quan trọng của quy trình sản xuất.
Tại sao nên mua Badotherm BDT23 tại TBCNSG?
Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn không chỉ là đơn vị cung cấp thiết bị, chúng tôi là đối tác kỹ thuật tin cậy của bạn. Khi mua sản phẩm Badotherm BDT23 tại TBCNSG, quý khách hàng sẽ nhận được:
- Cam kết chính hãng: Đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) từ Badotherm Hà Lan.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn giải pháp lắp màng, chọn vật liệu phù hợp với môi chất.
- Hàng sẵn kho: Chúng tôi luôn dự trữ số lượng lớn các model phổ biến để đáp ứng nhu cầu thay thế khẩn cấp của các nhà máy tại khu vực phía Nam và trên toàn quốc.
- Bảo hành uy tín: Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ xử lý sự cố tận nơi nếu cần thiết.
Chúng tôi đã cung cấp hàng ngàn thiết bị cho các dự án tại Hải Phòng, Đà Nẵng, Vũng Tàu và nhận được sự tin tưởng tuyệt đối về chất lượng sản phẩm cũng như dịch vụ hậu mãi.
Tải về Datasheet và Yêu cầu báo giá
Để nhận tài liệu kỹ thuật chi tiết (Datasheet) của dòng Badotherm BDT23 hoặc yêu cầu báo giá cạnh tranh nhất cho dự án, quý khách vui lòng liên hệ trực tiếp với phòng kinh doanh của TBCNSG. Chúng tôi hỗ trợ giao hàng nhanh chóng đến tất cả các tỉnh thành, hỗ trợ lắp đặt tận nơi cho các nhà máy tại khu vực TP. Hồ Chí Minh, Bình Dương, Đồng Nai.
Đội ngũ kỹ thuật của chúng tôi cũng sẵn sàng hỗ trợ từ xa qua video call để hướng dẫn quý khách cách căn chỉnh và lắp đặt thiết bị đúng kỹ thuật, đảm bảo an toàn tối đa cho hệ thống của bạn.
Liên hệ ngay với TBCNSG để sở hữu giải pháp đo áp suất an toàn và chính xác nhất cho doanh nghiệp của bạn!
