Trong bất kỳ hệ thống khí nén công nghiệp nào, nước ngưng tụ luôn là kẻ thù thầm lặng của thiết bị. Chỉ một lượng nhỏ hơi ẩm lọt vào đường ống cũng đủ làm gỉ sét van, ăn mòn xi lanh, phá hỏng màng lọc và làm sai lệch kết quả của các thiết bị đo. Van xả tự động Orion AD-5 ra đời chính là để giải quyết triệt để bài toán đó bằng một cơ cấu cơ khí thuần túy, bền bỉ và gần như không cần điện. Bài viết dưới đây của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn sẽ phân tích chi tiết thông số, nguyên lý hoạt động dạng đĩa, cách phân biệt hàng chính hãng G1 - G7 và hướng dẫn bảo dưỡng để thiết bị luôn vận hành ổn định.

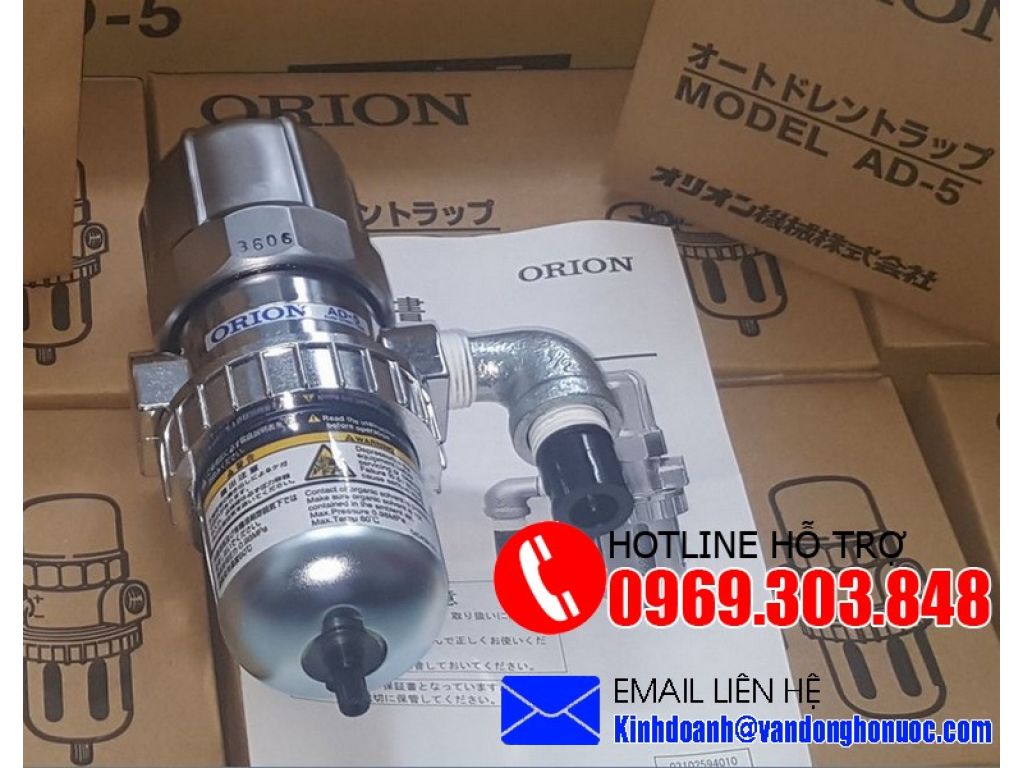

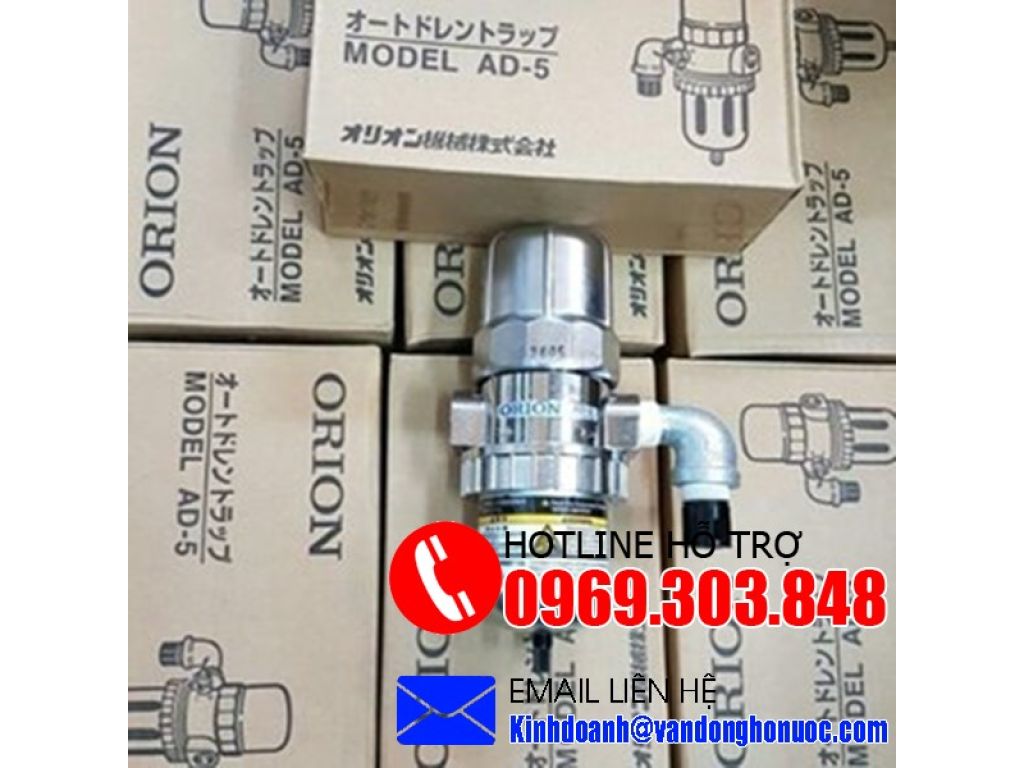

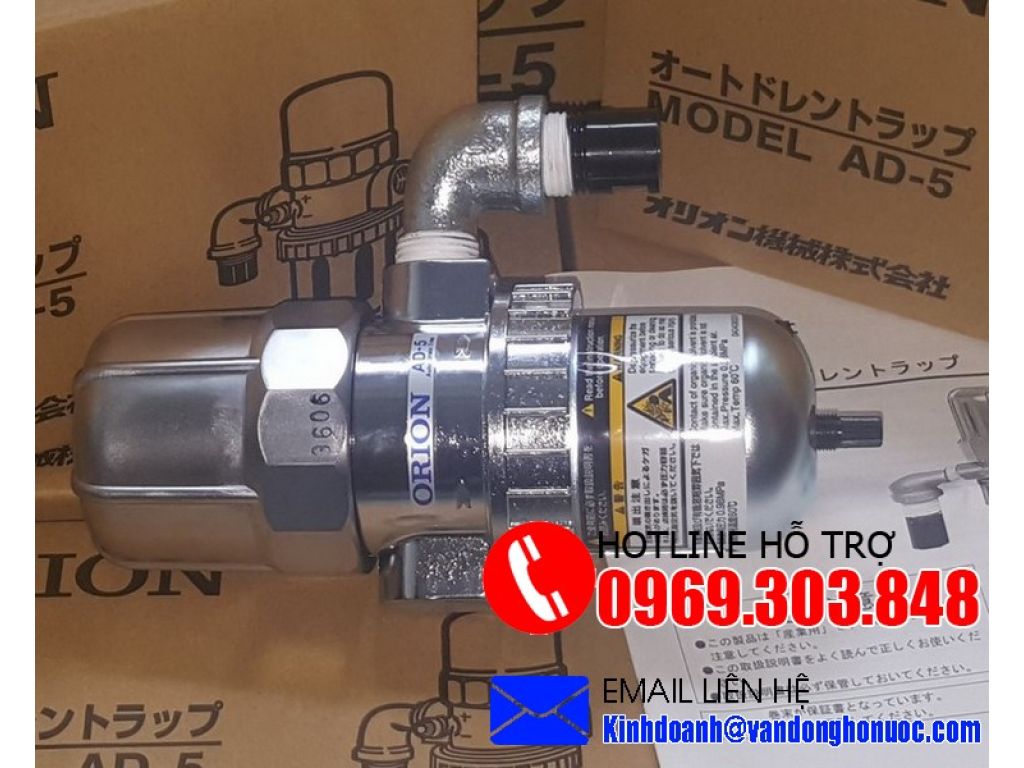

Van xả tự động Orion AD-5 (tiếng Anh gọi là Auto Drain Trap) là thiết bị chuyên dụng dùng để tự động loại bỏ nước ngưng tụ, dầu cặn và các tạp chất lơ lửng ra khỏi dòng khí nén. Thiết bị được sản xuất bởi Orion Machinery - thương hiệu Nhật Bản nổi tiếng trong lĩnh vực thiết bị xử lý khí nén và hơi nước, với hai nguồn cung cấp chính là nhà máy tại Nhật Bản và nhà máy tại Thái Lan.
Khác với van xả tay phải mở khóa mỗi lần lấy cặn, van AD-5 hoạt động hoàn toàn tự động nhờ chênh lệch áp suất trong hệ thống. Người vận hành không cần can thiệp, không cần cấp nguồn điện, không cần đặt timer. Đây chính là lý do dòng van này được xem là thiết bị bắt buộc phải có tại các vị trí đọng nước trong hệ thống khí nén.
Tại sao hệ thống khí nén bắt buộc phải lắp van xả nước tự động? Câu trả lời nằm ở chính bản chất của quá trình nén khí. Khi không khí bị nén đến áp suất cao, hơi nước trong không khí bị ngưng tụ thành nước lỏng. Lượng nước này tập trung ở đáy bình tích áp, trong máy sấy khí và tại các điểm trũng nhất trên đường ống. Nếu không được xả ra kịp thời, nước sẽ:
Van xả nước tự động Orion AD-5 đảm nhận vai trò "người gác cổng" tại các điểm này, xả nước ngưng tụ ra ngoài một cách liên tục và đều đặn, giúp dòng khí nén luôn khô ráo trước khi đi đến thiết bị tiêu thụ.
Dưới đây là bảng thông số kỹ thuật chuẩn theo công bố của nhà sản xuất Orion. Đây là căn cứ quan trọng để kỹ sư kiểm tra tính tương thích của van với hệ thống khí nén hiện hữu trước khi quyết định lắp đặt hoặc thay thế.
| Thông số kỹ thuật | Giá trị / Chi tiết |
|---|---|
| Model | AD-5 (Orion Auto Drain) |
| Thương hiệu | Orion (Nhật Bản / Thái Lan) |
| Nguyên lý hoạt động | Dạng đĩa (Disc type) |
| Dải áp suất làm việc | 0.29 - 0.98 MPa (2.9 - 9.8 kgf/cm2) |
| Lưu lượng xả nước tối đa | 450 Liters/giờ (tại 0.69 MPa) |
| Dải nhiệt độ môi trường | 2 - 60°C (Tránh đóng băng) |
| Kích thước cổng kết nối | 1/2 inch (G 1/2 - Ren 21mm) |
| Kích thước (R x C) | 86 mm x 198 mm |
| Khối lượng | 1.7 kg |
Một số điểm cần lưu ý khi đọc bảng thông số trên. Thứ nhất, dải áp suất làm việc 0.29 - 0.98 MPa tương đương khoảng 3 đến 10 kg/cm2, phù hợp với hầu hết hệ thống khí nén công nghiệp thông dụng. Nếu hệ thống vận hành ở áp suất thấp hơn 0.29 MPa, van sẽ không đủ lực để đóng kín và có thể rò rỉ khí liên tục. Thứ hai, lưu lượng xả 450 lít/giờ tại áp suất 0.69 MPa là mức lưu lượng lớn, đáp ứng tốt cho các hệ thống có lượng nước ngưng tụ cao như sau máy sấy khí hoặc đáy bình tích áp dung tích lớn. Thứ ba, cổng ren 1/2 inch (21mm) là chuẩn phổ biến, dễ dàng kết nối với đường ống và các loại van khóa tay sẵn có trên thị trường.
Bạn cần kiểm tra tính tương thích của Van Orion AD-5 với hệ thống máy nén khí hiện tại? Gọi ngay Hotline: 09 1800 6799 để kỹ sư tư vấn miễn phí!
Điểm khác biệt cốt lõi của Orion AD-5 so với các dòng van xả thông thường nằm ở cơ cấu disc operated - tức là hoạt động dựa trên một đĩa (thường được gọi là "đồng xu") bên trong thân van. Đĩa này không được điều khiển bằng phao, bằng màng hay bằng cuộn điện từ, mà hoàn toàn bằng chênh lệch áp suất khí nén trong hệ thống.
Nguyên lý hoạt động có thể hình dung như sau: nước ngưng tụ theo trọng lực chảy xuống khoang chứa phía dưới của van. Khi lượng nước tích tụ đủ lớn, mực nước dâng lên tạo ra sự thay đổi áp suất tác động lên mặt đĩa. Đĩa dịch chuyển và mở ra một khe hở, cho phép nước và cặn bẩn được đẩy ra ngoài nhờ chính áp lực khí nén phía trên. Khi nước đã thoát hết, áp suất cân bằng trở lại, đĩa đóng kín và van trở về trạng thái chờ. Chu trình này lặp đi lặp lại một cách tự động, không cần bất kỳ tác động ngoại vi nào.
Chính vì cơ cấu đóng mở bằng đĩa kim loại có hành trình ngắn và lực đóng lớn, van AD-5 có khả năng "nghiền" và đẩy ra ngoài cả những hạt cặn rắn nhỏ, váng dầu hay mảnh gỉ sét - những thứ thường gây kẹt các loại van xả dùng phao hoặc màng cao su.
Để thấy rõ vị thế của van đĩa Orion AD-5, hãy đặt nó lên bàn cân so sánh với hai dòng van xả phổ biến khác trên thị trường là van phao cơ (ví dụ HAD-20B) và van xả điện từ cài thời gian.
| Tiêu chí so sánh | Van đĩa Orion AD-5 | Van phao cơ (HAD-20B) | Van xả điện từ cài timer |
|---|---|---|---|
| Nguồn điều khiển | Chênh lệch áp suất, cơ khí thuần | Cơ khí (phao nổi) | Cần nguồn điện 220V hoặc 24VDC |
| Khả năng chống tắc cặn | Rất cao, đĩa kim loại đẩy cặn mạnh | Trung bình, phao dễ kẹt do váng dầu | Thấp, lỗ xả nhỏ dễ bị bít |
| Độ bền cơ học | Cao, ít chi tiết cao su chuyển động | Trung bình, phao và gioăng dễ mòn | Trung bình, cuộn coil và màng hay hỏng |
| Xả nước liên tục theo mức nước | Có, tự động theo lượng nước tích tụ | Có | Không, chỉ xả theo chu kỳ đặt sẵn |
| Rủi ro mất khí nén | Thấp | Trung bình | Cao nếu timer sai hoặc coil kẹt mở |
| Chi phí vận hành | Thấp, gần như không cần điện | Thấp | Cao hơn do tiêu thụ điện và thay coil |
Một lưu ý kỹ thuật quan trọng mà nhiều người dùng chưa biết: trong quá trình vận hành, van đĩa Orion AD-5 thường phát ra tiếng "tạch tạch" đặc trưng mỗi khi xả. Đây là đặc tính kỹ thuật bình thường của van dạng đĩa, không phải lỗi kỹ thuật. Tiếng động này sinh ra do đĩa kim loại đập vào đế van khi đóng mở. Nếu thiết bị vẫn xả nước đều đặn và không rò rỉ khí liên tục, hoàn toàn không cần lo lắng.
Van Orion AD-5 không phải là thiết bị "lắp đâu cũng được". Để phát huy tối đa hiệu quả, cần bố trí van tại các vị trí thực sự là điểm đọng nước của hệ thống. Các vị trí bắt buộc hoặc khuyến nghị bao gồm:
Khi lắp đặt tại các vị trí này, nên bố trí thêm một van khóa tay ngay phía trước van AD-5. Van khóa tay cho phép cô lập van xả để vệ sinh hoặc thay thế phụ tùng mà không phải xả toàn bộ áp suất của hệ thống - một chi tiết nhỏ nhưng tiết kiệm rất nhiều thời gian bảo trì về sau.
Trên thị trường, người mua thường bối rối khi thấy cùng một sản phẩm nhưng có hai mã đóng gói khác nhau là G1 và G7. Thực chất, đây chỉ là ký hiệu thể hiện xuất xứ nhà máy sản xuất, không phải hai dòng sản phẩm khác nhau về chất lượng:
Điểm quan trọng cần ghi nhớ: cả hai mã đều thuộc chuẩn chất lượng chính hãng của Orion Machinery và đều được sản xuất theo cùng một tiêu chuẩn kỹ thuật. Trên thân van chỉ khắc chìm hoặc in mã "AD-5", không phân biệt G1 hay G7. Sự khác biệt G1 - G7 nằm ở bao bì và tài liệu, không nằm ở thân van. Vì vậy, nếu bắt gặp người bán khẳng định "chỉ G1 mới là hàng Nhật chính hãng, G7 là hàng kém chất lượng", đó là thông tin sai lệch nhằm đẩy giá hoặc gây hoang mang cho người mua.
Do là thiết bị có giá trị và được ưa chuộng, van xả Orion AD-5 cũng là đối tượng bị làm nhái khá phổ biến. Doanh nghiệp có thể dựa vào các dấu hiệu sau để kiểm tra:
Cam kết 100% Van xả tự động Orion AD-5 chính hãng (đầy đủ CO/CQ - phát hiện hàng giả đền 200%). ĐẶT MUA NGAY - BÁO GIÁ TỐT NHẤT
Van xả tự động Orion AD-5 là thiết bị cơ khí nhạy với trọng lực, do đó tư thế lắp đặt ảnh hưởng trực tiếp đến khả năng hoạt động. Một số nguyên tắc cần tuân thủ:
Van Orion AD-5 gần như không cần bảo dưỡng thường xuyên, nhưng để đảm bảo tuổi thọ lâu dài, nên duy trì lịch kiểm tra định kỳ:
Khi tháo van để bảo dưỡng, nên ghi nhớ thứ tự các chi tiết theo sơ đồ tháo rời (Exploded View) trong tài liệu kỹ thuật đi kèm để lắp lại chính xác. Bộ KIT thay thế cho AD-5 thường bao gồm gioăng O-ring các cỡ, đĩa xả (đồng xu) và một số chi tiết nhỏ khác tùy phiên bản.
Nếu doanh nghiệp chưa có kinh nghiệm tháo lắp, nên liên hệ đơn vị cung cấp để được hỗ trợ kỹ thuật hoặc đặt lịch bảo dưỡng. Việc lắp sai thứ tự chi tiết có thể khiến van hoạt động không đúng hoặc mất khí nén.
Giá van xả tự động Orion AD-5 trên thị trường hiện dao động tùy theo nguồn gốc (G1 nhập Nhật hay G7 nhập Thái Lan), số lượng đặt hàng, chính sách bảo hành và bộ chứng từ đi kèm. Mức giá hàng chính hãng đầy đủ CO/CQ thường cao hơn hàng trôi nổi, nhưng bù lại là độ bền và sự an tâm trong vận hành. Quý khách nên yêu cầu báo giá chi tiết theo từng mã và xác nhận rõ nguồn gốc trước khi đặt hàng.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi cam kết:
Quý khách có thể liên hệ trực tiếp để được báo giá và tư vấn:
Van hoạt động theo nguyên lý dạng đĩa (disc type). Nước ngưng tụ tích tụ trong khoang van tạo ra sự thay đổi áp suất làm dịch chuyển đĩa kim loại bên trong. Khi đĩa mở, áp lực khí nén đẩy nước và cặn ra ngoài. Khi nước thoát hết, áp suất cân bằng và đĩa đóng kín trở lại. Toàn bộ quá trình diễn ra tự động, không cần điện.
G1 là mã hàng nhập khẩu từ Nhật Bản với tài liệu tiếng Nhật. G7 là mã hàng nhập khẩu từ nhà máy Orion tại Thái Lan với tài liệu tiếng Anh. Cả hai đều là hàng chính hãng, cùng tiêu chuẩn chất lượng, thân van chỉ khắc mã "AD-5".
Tiếng "tạch tạch" là đặc tính kỹ thuật bình thường của van dạng đĩa, phát ra khi đĩa kim loại đóng mở trong quá trình xả. Đây không phải lỗi hỏng hóc. Chỉ khi van rò rỉ khí liên tục hoặc không xả nước thì mới cần kiểm tra.
Khi van có hiện tượng rò rỉ khí liên tục dù không có nước, xả nước không đều, hoặc sau một thời gian dài sử dụng (thường từ 2 đến 3 năm tùy tần suất hoạt động). Thay bộ KIT phụ tùng chính hãng là giải pháp tiết kiệm hơn mua van mới.
Van cần áp suất tối thiểu 0.29 MPa (khoảng 3 kg/cm2) để đóng kín và hoạt động đúng. Nếu hệ thống vận hành dưới ngưỡng này, cần tư vấn loại van khác phù hợp hơn.
