Van xả nước tự động, trong tiếng Anh thường được gọi là Auto Drain Valve, tiếng Trung là 自动排水阀 (Zìdòng páishuǐ fá) và tiếng Nhật là オートドレンバルブ (Ōto dorenburubu). Đây là một thiết bị phụ trợ nhưng đóng vai trò sống còn trong các hệ thống khí nén, bình tích áp và các đường ống dẫn công nghiệp. Trong giới kỹ thuật, sản phẩm này còn được gọi bằng các tên khác như bộ xả nước tự động, cốc xả nước tự động hay van xả nước điện tử.
Vai trò chính của thiết bị là loại bỏ lượng nước ngưng tụ (condensate) phát sinh trong quá trình nén và làm lạnh không khí. Nếu không có sự can thiệp của thiết bị này, nước sẽ tích tụ gây han gỉ đường ống, hư hỏng các thiết bị đầu cuối và làm giảm chất lượng khí thành phẩm. Hiện nay, sản phẩm được ứng dụng rộng rãi từ các xưởng sản xuất nhỏ cho đến các nhà máy quy mô lớn tại các khu công nghiệp trọng điểm.

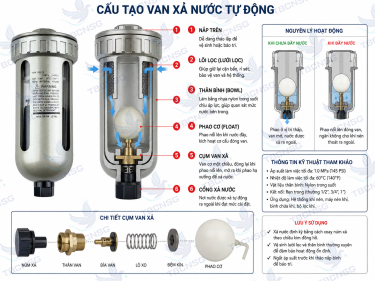

Cấu tạo chi tiết của van xả nước tự động
Một bộ van xả nước tự động tiêu chuẩn thường được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều được tính toán kỹ lưỡng về vật liệu để chịu được áp suất và môi trường làm việc khắc nghiệt:
- Thân van (Body): Thường được chế tạo từ hợp kim nhôm (Aluminum), đồng thau (Brass) hoặc thép không gỉ (Stainless Steel - SUS304/316). Vật liệu này được chọn dựa trên khả năng chống ăn mòn và chịu áp suất hệ thống.
- Bộ phận điều khiển (Controller/Timer): Đối với dòng điện tử, đây là bảng mạch cho phép cài đặt thời gian xả và khoảng cách giữa các lần xả. Đối với dòng cơ, đây là hệ thống phao nổi.
- Lưới lọc (Strainer): Nằm ở cửa vào của van để ngăn chặn cặn bẩn, rỉ sét xâm nhập làm kẹt cơ cấu đóng mở.
- Màng van hoặc Piston: Bộ phận trực tiếp thực hiện hành động đóng/ngắt dòng chảy của nước ngưng. Thường làm từ cao su tổng hợp NBR, Viton hoặc EPDM để đảm bảo độ kín khít.
- Cổng xả (Discharge Port): Nơi nước và tạp chất được đẩy ra ngoài môi trường hoặc hệ thống xử lý nước thải.
Các tiêu chuẩn thiết kế thường áp dụng bao gồm tiêu chuẩn ren NPT, BSPT hoặc tiêu chuẩn mặt bích tùy theo kích thước và áp suất vận hành của hệ thống. Nếu bạn cần mua van xả nước này hãy xem danh mục van xả nước tự động của chúng tôi nhé.
Nguyên lý hoạt động của thiết bị
Cơ chế vận hành của van xả nước tự động dựa trên việc nhận diện sự hiện diện của chất lỏng hoặc theo chu kỳ thời gian định sẵn. Có hai nguyên lý phổ biến nhất:
Nguyên lý kiểu phao cơ học: Khi nước ngưng tụ chảy vào khoang chứa của van, mực nước dâng lên làm phao nổi lên. Khi phao đạt đến một độ cao nhất định, nó sẽ mở cơ cấu van để áp suất khí nén đẩy nước ra ngoài. Khi mực nước hạ xuống, phao rơi xuống và đóng van lại, ngăn không cho khí nén thoát ra.
Nguyên lý kiểu điện tử (Timer): Thiết bị hoạt động dựa trên một rơ-le thời gian. Người vận hành cài đặt thời gian mở van (ví dụ 2 giây) và khoảng thời gian chờ (ví dụ 10 phút). Cứ sau mỗi 10 phút, cuộn coil điện từ sẽ được kích hoạt để mở van xả nước trong vòng 2 giây. Nguyên lý này đơn giản, tin cậy và không phụ thuộc vào lượng nước thực tế có trong bình.
Trong quá trình tư vấn kỹ thuật tại các nhà máy ở khu vực TP.HCM và Bình Dương, chúng tôi nhận thấy nhiều đơn vị gặp tình trạng van xả điện tử bị cháy cuộn coil liên tục. Nguyên nhân thường do lắp đặt ở vị trí quá nóng hoặc không có mái che, kết hợp với việc cài đặt thời gian xả quá dày đặc không cần thiết, gây quá nhiệt cho thiết bị.
Phân loại van xả nước tự động
Để lựa chọn đúng loại thiết bị, người dùng cần nắm rõ các cách phân loại dựa trên đặc tính kỹ thuật và môi trường vận hành:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm chính |
|---|---|---|
| Theo nguyên lý vận hành | Van phao cơ, Van điện tử (Timer), Van cảm biến | Cơ học bền bỉ, điện tử dễ tùy chỉnh, cảm biến tiết kiệm khí. |
| Theo vật liệu chế tạo | Đồng, Nhôm, Inox 304/316 | Inox dùng cho môi trường hóa chất, đồng dùng cho khí nén thông thường. |
| Theo áp suất làm việc | Áp thấp (10 bar), Áp cao (40-60 bar) | Áp cao thường dùng cho các hệ thống thổi chai PET hoặc thủy lực. |
| Theo kiểu kết nối | Nối ren (DN15-DN25), Nối bích | Ren phổ biến cho quy mô nhỏ, bích dùng cho đường ống lớn. |
Hướng dẫn lựa chọn van xả nước tự động chuẩn kỹ thuật
Việc chọn sai van xả nước tự động không chỉ gây lãng phí mà còn ảnh hưởng đến hiệu suất toàn hệ thống. Dưới đây là các tiêu chí cần lưu ý:
- Áp suất vận hành: Phải đảm bảo áp suất định mức (PN) của van cao hơn áp suất tối đa của hệ thống. Thông thường các hệ thống khí nén dùng loại 10-16 bar.
- Nhiệt độ môi trường: Nếu lắp đặt gần máy nén khí hoặc trong môi trường nhiệt độ cao, cần chọn loại có gioăng chịu nhiệt (Viton) và thân kim loại bền.
- Lưu lượng xả: Đối với các hệ thống lớn, lượng nước ngưng tụ rất nhiều, cần chọn thiết bị xả nước tự động có đường kính cổng xả lớn để tránh tắc nghẽn.
- Kích thước kết nối: Thông dụng nhất là các size DN15 (1/2 inch) hoặc DN20 (3/4 inch). Cần kiểm tra kỹ tiêu chuẩn ren để tránh rò rỉ khi lắp đặt.
Một sai lầm phổ biến là lắp đặt van xả nước tự động có kích thước quá nhỏ cho một bình tích áp dung tích lớn. Điều này dẫn đến việc nước không kịp thoát ra, gây ngập ngược vào đường ống chính. Kinh nghiệm thực tế cho thấy, nên chọn van xả nước tự động chính hãng có tích hợp lưới lọc để giảm thiểu tối đa tình trạng kẹt van do mạt sắt từ bình tích áp cũ.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, người dùng thường gặp phải một số vấn đề sau:
- Van bị kẹt mở (xả khí liên tục): Thường do cặn bẩn bám vào màng van hoặc phao bị kẹt. Cách xử lý: Tháo van, vệ sinh sạch sẽ lưới lọc và khoang chứa.
- Van không xả nước: Có thể do cuộn coil điện từ bị cháy (đối với van điện) hoặc đường ống dẫn bị tắc hoàn toàn. Cách xử lý: Kiểm tra nguồn điện, đo thông mạch cuộn coil hoặc thông tắc đường ống.
- Rò rỉ tại các mối nối: Do băng tan (cao su non) bị thoái hóa hoặc ren không khớp. Cách xử lý: Quấn lại băng tan hoặc thay thế đầu nối phù hợp.
- Tiếng ồn quá lớn khi xả: Do áp suất xả quá cao mà không có bộ giảm âm. Cách xử lý: Lắp thêm bộ giảm âm (silencer) ở cổng xả của van.
Hướng dẫn lắp đặt và bảo dưỡng định kỳ
Để catalog van xả nước tự động phát huy tối đa hiệu quả, vị trí lắp đặt lý tưởng nhất là tại các "điểm chết" của hệ thống như: đáy bình tích áp, điểm thấp nhất của đường ống chính, sau bộ làm mát (after-cooler) và dưới đáy các bộ lọc đường ống.
Khi lắp đặt, cần chú ý chiều mũi tên trên thân van (chiều dòng chảy). Đối với van kiểu phao, bắt buộc phải lắp theo phương thẳng đứng để phao hoạt động chính xác.
Quy trình bảo dưỡng khuyến nghị:
- Hàng tuần: Nhấn nút "Test" trên van điện tử để kiểm tra khả năng đóng mở.
- Hàng tháng: Vệ sinh lưới lọc bụi bẩn. Kiểm tra các kết nối điện có bị lỏng hay không.
- Hàng năm: Thay thế bộ kit sửa chữa (gioăng, màng van) để đảm bảo độ kín khít tuyệt đối.
Bảng tổng hợp so sánh các dòng van xả nước
| Đặc điểm | Van xả điện tử (Timer) | Van xả phao cơ | Van xả cảm biến (Zero Loss) |
|---|---|---|---|
| Độ tin cậy | Rất cao | Trung bình | Cao |
| Hao hụt khí nén | Có (khi xả) | Không đáng kể | Không có |
| Khả năng chống tắc | Tốt (lỗ xả lớn) | Dễ tắc do cặn | Rất tốt |
| Giá thành tương đối | Thấp - Trung bình | Thấp | Cao |
Quý khách hàng có thể tham khảo thêm thông tin chi tiết và thông số kỹ thuật tại danh mục Bảng Giá Van Xả Nước Tự Động để có sự lựa chọn phù hợp nhất cho hệ thống của mình.
Câu hỏi thường gặp (FAQ)
Van xả nước tự động có cần cấp điện không?
Tại sao van xả nước tự động của tôi hay bị tắc?
Nên cài đặt thời gian xả bao nhiêu là hợp lý?
Van xả nước tự động inox dùng trong trường hợp nào?
Có thể dùng van xả nước tự động cho hơi nóng không?
Làm sao để biết van xả điện tử vẫn đang hoạt động?
Vị trí lắp đặt van xả nước tự động tốt nhất là ở đâu?
Kết luận
Việc trang bị van xả nước tự động là một khoản đầu tư nhỏ nhưng mang lại giá trị bảo vệ cực lớn cho hệ thống máy móc công nghiệp. Hiểu rõ cấu tạo, nguyên lý và lựa chọn đúng chủng loại sẽ giúp hệ thống vận hành ổn định, giảm thiểu chi phí bảo trì và nâng cao tuổi thọ thiết bị. Hy vọng những chia sẻ kỹ thuật trên đây sẽ giúp ích cho quý khách trong việc tối ưu hóa hệ thống đường ống của mình.
