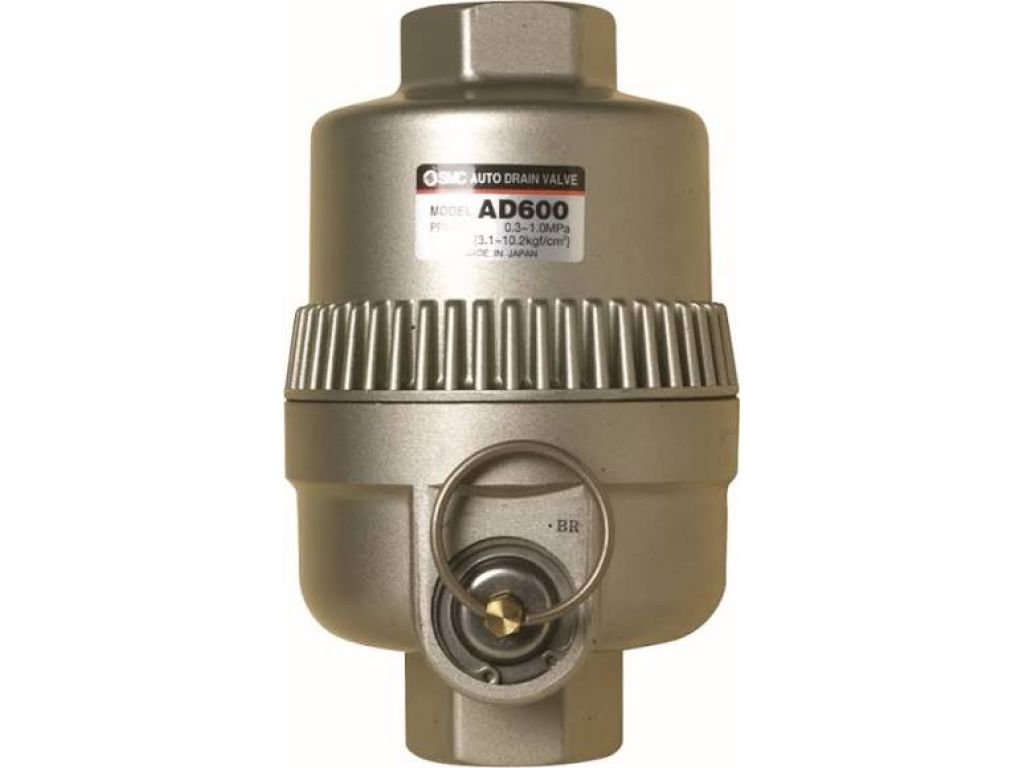

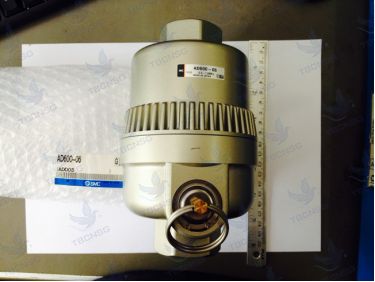

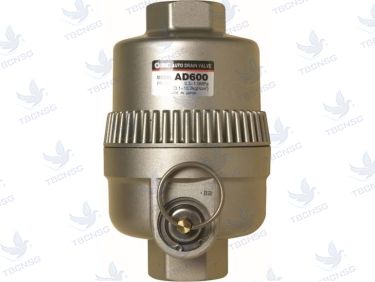

Tổng quan về van xả nước tự động SMC AD600-10
Van xả nước tự động SMC AD600-10 là thiết bị xả nước ngưng (condensate) được sản xuất bởi SMC Corporation - tập đoàn hàng đầu Nhật Bản về thiết bị điều khiển khí nén. Sản phẩm thuộc Series AD600 với cơ chế xả hoàn toàn bằng phao cơ, không sử dụng điện năng, chuyên dùng cho các vị trí có lưu lượng nước ngưng lớn như đáy bình tích áp, bình chứa khí nén dung tích lớn, đường ống chính hoặc sau máy sấy khí công nghiệp.
Ý nghĩa mã ký hiệu sản phẩm được quy định rõ trong catalogue hãng: AD là viết tắt của Auto Drain (xả tự động), 600 là ký hiệu series kích thước lớn, và 10 là kích thước cổng kết nối tương ứng ren 1 inch. Đây là dòng van xả có kích thước cổng nối lớn nhất trong nhóm van xả phao cơ thông dụng của SMC, phù hợp với hệ thống khí nén có đường kính ống từ DN25 trở lên.
Câu hỏi thường gặp ở giai đoạn tìm hiểu: Van SMC AD600-10 dùng cho thiết bị nào và tại sao dòng này lại được chọn cho đường ống lớn? Câu trả lời nằm ở kích thước cổng ren 1 inch kết hợp lưu lượng xả lớn, giúp van không bị quá tải khi lượng nước ngưng trong bình tích tụ nhanh, đồng thời giảm nguy cơ tắc nghẽn do cặn dầu và bụi bẩn theo dòng khí đi vào.
Nếu hệ thống của bạn có lưu lượng nhỏ hơn, có thể tham khảo dòng van xả tự động SMC AD402 để phù hợp với đường ống nhỏ hơn và tiết kiệm chi phí.
Bảng thông số kỹ thuật chi tiết van xả SMC AD600-10
Bảng dưới đây tổng hợp các thông số vận hành quan trọng giúp kỹ sư cơ khí và phòng vật tư kiểm tra nhanh độ tương thích của van với hệ thống khí nén hiện hữu trước khi đặt hàng.
| Thông số | Giá trị |
|---|---|
| Model | AD600-10 |
| Kích thước cổng ren (In / Out) | 1" PT (Rc 1) - tương đương DN25, ren ngoài 34mm |
| Áp suất chịu đựng (Proof Pressure) | 1.5 MPa |
| Áp suất làm việc (Operating Pressure) | 0.1 - 1.0 MPa (một số option 0.3 - 1.0 MPa) |
| Nhiệt độ lưu chất và môi trường | -5°C đến 60°C, không đóng băng |
| Cơ chế xả | Phao cơ tự động (Drain Bowl Float Type) |
| Trọng lượng | 1.310 g (1.31 kg) |
| Tùy chọn bát xả | Tấm bảo vệ bát (Bowl guard) tiêu chuẩn |
| Tiêu chuẩn kết nối | PT / Rc theo tiêu chuẩn Nhật Bản |
Lưu ý quan trọng: giá trị áp suất làm việc tối thiểu 0.1 MPa là ngưỡng cần thiết để piston trong van đóng mở chính xác. Nếu hệ thống của bạn vận hành dưới ngưỡng này, van có thể xả khí liên tục và không ngắt được. Đây là lỗi phổ biến nhất mà người dùng gặp phải khi lắp đặt van xả phao cơ.
Cấu tạo và nguyên lý hoạt động cơ chế phao (Float Type Auto Drain)
Cấu tạo bên trong van SMC AD600-10
Các bộ phận cốt lõi tạo nên khả năng xả tự động của van bao gồm:
- Bát chứa (Bowl): Khoang chứa nước ngưng và dầu cặn, chịu áp lực hệ thống, được bảo vệ bằng tấm chắn bên ngoài.
- Quả phao (Float): Chi tiết dạng cầu nổi trên mặt nước, đóng vai trò cảm biến mức nước cơ học.
- Piston xả: Chi tiết chuyển động theo áp suất buồng khí, đóng mở đường xả nước ra ngoài.
- Lò xo (Spring): Đưa piston trở về vị trí đóng khi chu trình xả kết thúc.
- Buồng áp suất (Chamber): Khoang khí được điều khiển bởi lỗ thông khí gắn với phao.
- Gioăng làm kín O-ring: Đảm bảo kín khí tại các mặt tiếp xúc, chống rò rỉ khí nén ra môi trường.
Để tra cứu chính xác mã linh kiện thay thế, bạn có thể tham khảo sơ đồ cấu tạo van xả phao cơ SMC AD600-10 được trích từ tài liệu kỹ thuật gốc của hãng.
Nguyên lý hoạt động theo chu kỳ áp suất và mức nước
Nguyên lý hoạt động của van được chia thành ba trạng thái rõ ràng, giúp kỹ sư dễ dàng chẩn đoán khi van gặp sự cố:
- Trạng thái 1 - Không có áp suất hoặc mức nước thấp: Phao ở vị trí thấp, lỗ thông khí buồng áp đóng, van giữ trạng thái đóng hoàn toàn.
- Trạng thái 2 - Nước ngưng dâng cao: Phao nổi lên và mở lỗ thông khí vào buồng áp. Áp suất khí nén từ hệ thống tràn vào buồng, đẩy piston đi xuống và mở đường xả nước ngưng ra ngoài.
- Trạng thái 3 - Nước đã xả hết: Phao hạ xuống, khép kín buồng áp. Piston trở về vị trí ban đầu nhờ lực lò xo, van đóng lại và chu trình lặp lại.
Ưu điểm nổi bật của cơ chế này là không tiêu tốn điện năng, vận hành an toàn trong môi trường có nguy cơ cháy nổ, và khả năng xả liên tục ngay khi có nước ngưng mà không cần hẹn giờ.
Điểm vượt trội của SMC AD600-10 so với van xả điện và van xả tay
Bảng so sánh dưới đây giúp người mua ở giai đoạn cân nhắc thấy rõ lợi ích khi thay thế van xả gạt tay hoặc van điện từ dùng timer bằng van xả phao cơ SMC AD600-10.
| Tiêu chí | SMC AD600-10 (Phao cơ) | Van điện từ dùng Timer | Van xả gạt tay |
|---|---|---|---|
| Tiêu thụ điện | Không tiêu thụ điện | Tiêu thụ điện liên tục theo chu kỳ | Không tiêu thụ điện |
| Độ an toàn chống cháy nổ | Rất cao, không có cuộn coil | Thấp, cuộn coil có nguy cơ phát nhiệt | Cao nhưng phụ thuộc vận hành thủ công |
| Lưu lượng xả nước | Lớn, phù hợp đường ống chính | Trung bình, phụ thuộc kích thước van | Lớn nhưng không ổn định |
| Nguy cơ cháy cuộn coil | Không có | Có nếu quá nhiệt hoặc ẩm | Không có |
| Chi phí vận hành lâu dài | Thấp, gần như bằng không | Cao hơn do điện năng và thay coil | Cao do phải bố trí nhân công xả định kỳ |
| Khả năng xả theo nhu cầu thực tế | Tự động theo mức nước | Xả theo thời gian cài đặt, dễ xả khí dư | Chỉ khi có người thao tác |
Với hệ thống khí nén yêu cầu vận hành liên tục, việc chuyển từ van xả tay sang van xả phao cơ SMC AD600-10 giúp loại bỏ hoàn toàn thao tác thủ công, đồng thời tránh tình trạng xả khí nén lãng phí do timer cài đặt sai chu kỳ.
Hướng dẫn lắp đặt và bảo dưỡng van xả SMC AD600-10 đúng kỹ thuật
Quy trình lắp đặt tiêu chuẩn trên hệ thống khí nén
Vị trí lắp đặt lý tưởng là đáy bình tích khí, điểm thấp nhất của đường ống chính, hoặc ngay sau máy sấy khí - nơi nước ngưng tập trung nhiều nhất. Van cần được lắp theo phương thẳng đứng, độ nghiêng không quá 5 độ để phao hoạt động chính xác.
- Xả hoàn toàn áp suất hệ thống trước khi tháo hoặc lắp van.
- Vệ sinh sạch ren cổng kết nối, loại bỏ cặn bẩn và băng tan cũ.
- Quấn băng tan (Teflon) theo chiều ren, khoảng 3 đến 5 vòng cho ren 1 inch, không quấn che lỗ dẫn khí.
- Siết van bằng cờ lê đúng cỡ, tránh siết quá lực gây nứt thân ren.
- Kiểm tra rò rỉ bằng nước xà phòng sau khi cấp áp trở lại.
Bạn có thể tham khảo thêm bài viết về hệ thống tách nước máy nén khí để bố trí tổng thể đường ống và điểm xả hợp lý.
Các lỗi thường gặp và cách xử lý nhanh tại nhà máy
- Lỗi van xì khí liên tục: Nguyên nhân thường do áp suất hệ thống chưa đạt ngưỡng tối thiểu 0.1 MPa, hoặc mạt bụi bám vào O-ring và lỗ xả. Kiểm tra áp suất vận hành trước, sau đó tháo vệ sinh O-ring.
- Lỗi van không xả nước: Thường do phao bị kẹt bởi dầu cặn hoặc bùn bẩn làm nghẹt lỗ buồng khí. Tháo bát chứa, vệ sinh phao và lỗ thông khí bằng dung dịch tẩy dầu.
- Cảnh báo an toàn: Bắt buộc xả hết áp suất trước khi tháo vệ sinh bát chứa. Không tháo bát khi hệ thống đang có áp.
- Lỗi van xả nước ra kèm khí nén: Kiểm tra gioăng làm kín và tình trạng mòn của piston, thay thế bộ gioăng nếu cần.
Đối với dòng van nhỏ hơn trong cùng hệ thống, tham khảo bài viết về bộ xả nước phao cơ để có hướng dẫn vệ sinh tương tự.
Báo giá Van Xả Nước Tự Động SMC AD600-10 chính hãng và cách phân biệt hàng nhái
Giá van xả nước tự động SMC AD600-10 phụ thuộc vào các yếu tố sau: tình trạng hàng sẵn kho, chứng từ CO/CQ đi kèm, thuế VAT xuất hóa đơn, và số lượng đặt hàng. Khách hàng mua lẻ thường nhận giá cao hơn so với nhà máy đặt số lượng lớn theo hợp đồng.
Dấu hiệu nhận biết van SMC AD600-10 chính hãng Nhật Bản:
- Logo SMC được đúc sắc nét, rõ ràng trên thân kim loại, không bị nhòe hoặc lệch.
- Chất lượng nhựa bát xả chịu lực cao, không giòn, không có mùi nhựa tái chế.
- Vỏ hộp và tem nhãn in đúng chuẩn SMC Japan, có mã model và số lô sản xuất.
- Đầy đủ chứng từ CO/CQ và tem chống hàng giả từ nhà phân phối ủy quyền.
Quý khách cần nhận báo giá đại lý hoặc chiết khấu cho nhà máy công nghiệp, vui lòng liên hệ hotline 09 1800 6799 để được hỗ trợ nhanh nhất.
Câu hỏi thường gặp (FAQ)
Van xả SMC AD600-10 có cần cấp nguồn điện 220V hay 24V không?
Không. Van hoạt động 100% bằng cơ chế phao kết hợp với áp suất khí nén nội bộ, hoàn toàn không tốn điện và không cần đấu dây nguồn.
Kích thước ren kết nối của AD600-10 là bao nhiêu mm?
Kích thước ren là 1 inch, tương đương DN25 hoặc ren ngoài 34mm theo chuẩn PT/Rc.
Áp suất tối thiểu để van AD600-10 hoạt động xả nước tự động là bao nhiêu?
Van yêu cầu áp suất tối thiểu từ 0.1 MPa (khoảng 1 bar), một số option yêu cầu từ 0.3 MPa để piston đóng mở chính xác.
Van xả nước tự động SMC AD600-10 có bị xì hơi không?
Van có thể xì hơi nếu áp suất hệ thống dưới ngưỡng tối thiểu hoặc O-ring bị bám cặn. Vệ sinh định kỳ và kiểm tra áp suất vận hành sẽ khắc phục được tình trạng này.
Cách vệ sinh cốc van xả SMC AD600-10 khi bị kẹt dầu?
Xả hết áp suất hệ thống, tháo bát chứa, dùng dung dịch tẩy dầu vệ sinh phao và lỗ thông khí, sau đó lắp lại và kiểm tra rò rỉ.
