Trong bất kỳ hệ thống khí nén công nghiệp nào, nước ngưng tụ luôn là nguyên nhân hàng đầu gây ăn mòn đường ống, hỏng van, suy giảm chất lượng sản phẩm và thậm chí làm dừng cả một dây chuyền sản xuất. Bộ xả nước tự động bằng motor điện SMC dòng ADM200 ra đời như một giải pháp xả đọng chủ động, dứt khoát và gần như không bị kẹt rác, khắc phục toàn bộ nhược điểm cố hữu của các loại cốc xả phao cơ truyền thống. Bài viết dưới đây của TBCNSG.com sẽ phân tích chi tiết thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, cách lắp đặt, đấu nối điện và báo giá của dòng van xả tự động SMC ADM200.

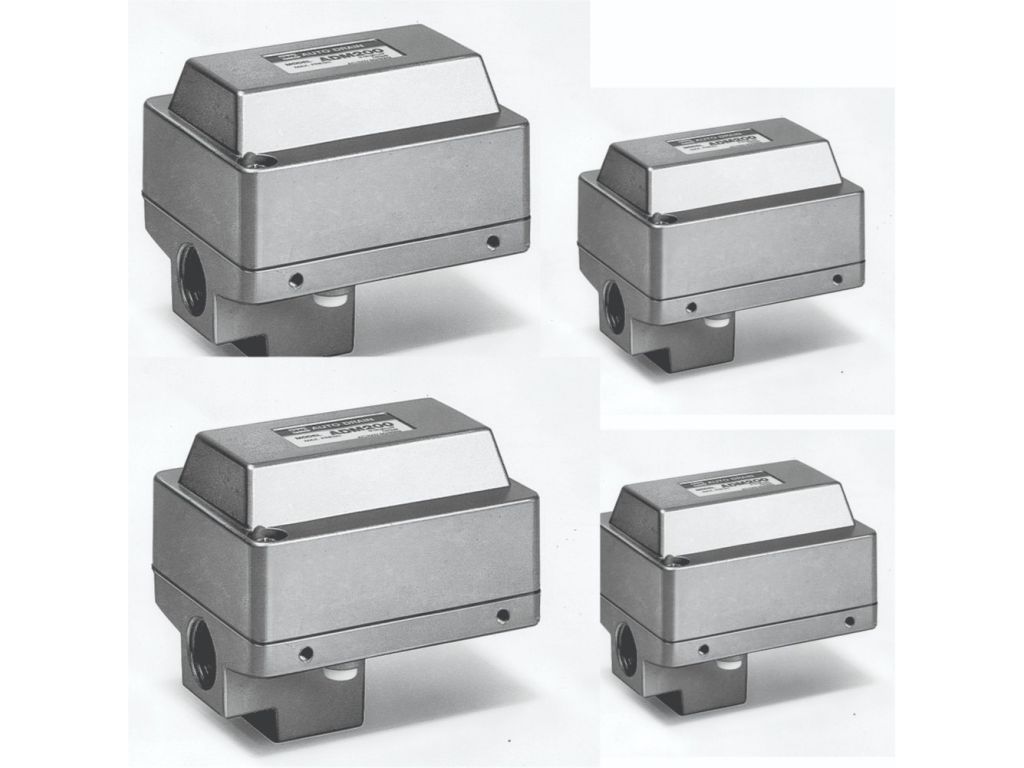

Tổng quan về bộ xả nước tự động bằng motor điện SMC dòng ADM200
SMC ADM200 là dòng bộ xả nước tự động thuộc nhóm Motorized Auto Drain của SMC Corporation (Nhật Bản) – tập đoàn hàng đầu thế giới về thiết bị điều khiển khí nén. Khác với nguyên lý xả bằng phao cơ (Float Type) hay xả bằng điện từ (Solenoid Type), ADM200 sử dụng một motor điện để quay đĩa van, mở và đóng cổng xả theo chu kỳ được thiết lập sẵn bởi timer tích hợp.
Nói một cách đơn giản, SMC ADM200 là thiết bị được gắn ở vị trí thấp nhất của hệ thống khí nén – nơi nước ngưng tụ tích tụ nhiều nhất – và tự động xả lượng nước đọng này ra ngoài theo một khoảng thời gian định trước. Người vận hành không cần mở van bằng tay, không cần theo dõi mức nước và cũng không phải lo lắng van bị kẹt do rác, cặn dầu hay gỉ sét.
Vậy tại sao nên dùng bộ xả tự động bằng motor điện thay vì van xả tay hay van xả phao? Câu trả lời nằm ở ba yếu tố:
- Chủ động hoàn toàn: Việc xả diễn ra theo chu kỳ thời gian, không phụ thuộc vào việc có ai đó nhớ mở van tay hay không.
- Chống kẹt vượt trội: Lực xoay của motor lớn hơn rất nhiều so với lực nâng phao, giúp đánh tan cặn bẩn và lớp dầu mỡ bám trên cửa xả.
- Tiết kiệm khí nén: Van đóng mở dứt khoát bằng cơ cấu cơ khí, hạn chế tối đa tình trạng rò rỉ khí nén kéo dài – lỗi rất thường gặp ở cốc xả phao khi phao bị kẹt ở trạng thái mở.
Nhờ những đặc tính trên, ADM200 đặc biệt phù hợp với các hệ thống khí nén có lưu lượng lớn, thời gian chạy liên tục và yêu cầu độ tin cậy cao. Đây cũng là dòng sản phẩm được các kỹ sư bảo trì tại nhiều nhà máy tại Việt Nam lựa chọn khi cần nâng cấp hệ thống xả đọng cũ.
Thông số kỹ thuật chi tiết của dòng SMC ADM200
Bảng dưới đây tổng hợp các thông số kỹ thuật quan trọng nhất của dòng SMC ADM200 theo tài liệu kỹ thuật của nhà sản xuất. Kỹ sư và nhân viên thu mua nên đối chiếu trực tiếp với điều kiện vận hành thực tế của nhà máy trước khi đặt hàng.
| Thông số | Giá trị / Đặc điểm |
|---|---|
| Môi chất sử dụng | Khí nén (Compressed Air), có lẫn nước ngưng tụ và cặn dầu |
| Áp suất làm việc | 0.05 – 1.0 MPa (khoảng 0.5 – 10 bar), tùy phương án chọn |
| Điện áp điều khiển | AC 100V, AC 110V, AC 200V, AC 220V (50/60 Hz) tùy mã đặt hàng |
| Kích thước cổng vào/ra | RC 3/8 và RC 1/2 (có phương án ren NPT hoặc G) |
| Kiểu van | Van bi/van đĩa dẫn động bằng motor điện, đóng mở dứt khoát |
| Chu kỳ xả | Xả định kỳ tự động, khoảng nghỉ và thời gian mở van thiết lập linh hoạt bằng timer |
| Thời gian mở van | Ngắn, đủ để xả hết lượng nước đọng mà không thất thoát nhiều khí nén |
| Nhiệt độ môi trường và lưu chất | 5 – 60°C |
| Vật liệu thân van | Kim loại chống ăn mòn, gioăng làm kín chuyên dụng cho khí nén |
| Vị trí lắp đặt | Điểm thấp nhất của hệ thống, có thể treo hoặc lắp trực tiếp lên đáy bình |
Lưu ý quan trọng về điện áp: Trên thực tế, rất nhiều trường hợp motor bị cháy hoặc van không hoạt động chỉ vì đấu nhầm nguồn cấp (ví dụ đấu 220V AC vào bộ motor đã được đặt hàng ở dạng 110V AC). Trước khi đấu nối, hãy kiểm tra kỹ tem nhãn trên thân sản phẩm và xác nhận lại với nhà cung cấp. Nếu cần tư vấn chọn đúng mã theo điện áp nhà máy, quý khách có thể liên hệ trực tiếp đội ngũ kỹ thuật TBCNSG.com để được hỗ trợ.
Ngoài ra, khi đặt hàng, quý khách nên cung cấp đầy đủ ba thông tin: kích thước ren cổng xả, điện áp nguồn cấp và áp suất làm việc lớn nhất của hệ thống. Ba thông tin này quyết định gần như toàn bộ mã hàng chính xác cần đặt.
Cấu tạo và nguyên lý hoạt động của SMC ADM200
Cấu tạo chi tiết bên trong bộ xả ADM200
Về cơ bản, bộ xả nước tự động SMC ADM200 được cấu thành từ các nhóm chi tiết chính sau:
- Motor điện và hộp giảm tốc: Là trái tim của thiết bị, tạo ra momen xoắn đủ lớn để quay đĩa van ngay cả khi cửa xả bị bám cặn dầu hoặc cặn bẩn cứng đầu.
- Đĩa van và trục xoay: Bộ phận trực tiếp đóng mở cổng xả, được chế tạo với bề mặt làm kín chuyên dụng, đảm bảo đóng kín hoàn toàn khi kết thúc chu kỳ xả.
- Bo mạch điều khiển và timer: Cho phép thiết lập thời gian mở van và khoảng nghỉ giữa các lần xả, giúp tối ưu lượng khí nén tiêu hao cho từng hệ thống cụ thể.
- Van tiết lưu hoặc đường xả phụ trợ: Hỗ trợ kiểm soát tốc độ và lưu lượng xả, tránh xả quá mạnh gây ồn hoặc thất thoát khí.
- Vỏ bảo vệ: Kết cấu kín kháng bụi và nước, bảo vệ motor và bo mạch khỏi môi trường nhà xưởng ẩm ướt, nhiều dầu mỡ.
Chính nhờ cấu tạo tách biệt giữa phần điện (motor, bo mạch) và phần khí (đĩa van, cổng xả) mà ADM200 có độ bền cao và ít gặp lỗi vận hành hơn nhiều so với các dòng xả dùng phao cơ.
Nguyên lý xả nước bằng motor điện độc đáo
Nguyên lý hoạt động của bộ xả motor SMC ADM200 diễn ra theo một chu trình khép kín, lặp lại tự động:
- Bước 1: Nước ngưng tụ và cặn dầu theo trọng lực chảy xuống vị trí lắp đặt ở điểm thấp nhất của hệ thống và tích tụ phía trên đĩa van.
- Bước 2: Khi đến thời điểm được thiết lập trên timer, bo mạch điều khiển cấp điện cho motor.
- Bước 3: Motor quay trục và đĩa van sang vị trí mở, nước đọng cùng cặn bẩn được đẩy ra ngoài nhờ chính áp suất khí nén trong hệ thống.
- Bước 4: Sau khoảng thời gian xả đã đặt, motor quay ngược lại đóng kín cổng xả. Van đóng dứt khoát, chấm dứt hoàn toàn việc thất thoát khí nén.
- Bước 5: Thiết bị trở về trạng thái chờ và lặp lại chu trình ở lần xả kế tiếp.
Điểm mấu chốt cần nhấn mạnh: việc xả không phụ thuộc vào áp suất hệ thống hay độ nhớt của nước ngưng tụ. Đây là ưu thế tuyệt đối so với van xả phao cơ – loại van hoạt động dựa trên nguyên lý nâng phao và rất dễ mất tác dụng khi phao bị dính dầu, kẹt cặn hoặc biến dạng theo thời gian.
Ưu điểm vượt trội của bộ xả motor SMC ADM200 so với xả phao cơ truyền thống
Để giúp người mua có cái nhìn khách quan, bảng so sánh dưới đây đối chiếu trực tiếp giữa bộ xả motor điện SMC ADM200 và bộ xả dạng phao cơ thông dụng.
| Tiêu chí | SMC ADM200 (Motor điện) | Bộ xả dạng phao cơ (Float Type) |
|---|---|---|
| Nguyên lý xả | Theo chu kỳ thời gian, motor quay đĩa van | Theo mức nước dâng, phao nâng mở van |
| Khả năng chống kẹt rác, cặn dầu | Rất cao nhờ momen xoắn motor lớn | Thấp, phao dễ dính dầu và kẹt ở trạng thái mở |
| Rò rỉ khí nén | Gần như không đáng kể, van đóng dứt khoát | Thường xuyên rò rỉ khi phao kẹt hoặc gioăng mòn |
| Độ ổn định theo thời gian | Cao, hoạt động chính xác theo thiết lập | Giảm dần, phụ thuộc vào tình trạng cơ cấu phao |
| Chi phí bảo trì | Thấp, chủ yếu vệ sinh định kỳ | Cao hơn do phải thay phao, gioăng hoặc cả cụm van |
| Khả năng kiểm soát chu kỳ xả | Linh hoạt, điều chỉnh được bằng timer | Không điều chỉnh được, phụ thuộc lượng nước đọng |
| Hiệu quả kinh tế dài hạn | Tối ưu nhờ tiết kiệm khí nén và giảm nhân công | Thấp hơn do tổn thất khí nén và chi phí sửa chữa |
Nhiều người mua thường băn khoăn vì giá thành ban đầu của ADM200 cao hơn cốc xả phao cơ. Tuy nhiên, nếu tính theo hiệu quả kinh tế dài hạn, khoản chênh lệch này nhanh chóng được hoàn lại nhờ lượng khí nén tiết kiệm được và chi phí nhân công bảo trì giảm mạnh.
Ứng dụng thực tế của bộ xả SMC ADM200 trong hệ thống khí nén
Để phát huy tối đa hiệu quả, ADM200 cần được lắp đặt tại những vị trí thực sự là điểm đọng nước của hệ thống. Các vị trí lắp đặt lý tưởng bao gồm:
- Đáy bình chứa khí nén (Air Receiver Tank): Đây là vị trí quan trọng nhất, nơi lượng nước ngưng tụ lớn nhất tích tụ sau quá trình nén và làm mát khí.
- Sau máy sấy khí (Air Dryer): Xả lượng nước đã được tách ra khỏi dòng khí sau khi qua bộ phận làm lạnh.
- Sau bộ lọc khí đường ống chính (Main Line Filter): Loại bỏ nước và cặn dầu bị giữ lại tại cốc lọc trước khi khí đi vào mạng đường ống phân phối.
- Các điểm thấp nhất trên mạng lưới đường ống: Những đoạn ống đi ngầm, ống nhánh hoặc điểm trũng luôn là nơi nước đọng lại và cần được xả định kỳ.
- Cuối đường ống nhánh cấp khí cho thiết bị: Giúp bảo vệ các thiết bị dùng khí như xy lanh, van, đầu phun khỏi hơi ẩm.
Về ngành nghề, bộ xả nước tự động SMC ADM200 được ứng dụng rộng rãi trong sản xuất ô tô, lắp ráp điện tử, dược phẩm, chế biến thực phẩm, dệt may, cơ khí chế tạo, bao bì và rất nhiều lĩnh vực khác có sử dụng khí nén. Bất kỳ nhà máy nào cũng có thể hưởng lợi từ việc thay thế các van xả tay hoặc van xả phao cũ bằng dòng sản phẩm này.
Hướng dẫn lắp đặt, sơ đồ đấu nối điện và vận hành an toàn
Quy trình lắp đặt cơ khí trên đường ống
- Bước 1 – Xác định vị trí: Chọn điểm thấp nhất của hệ thống, đảm bảo có không gian cho việc tháo lắp và bảo trì về sau.
- Bước 2 – Ngắt áp suất và xả hết khí: Tuyệt đối không lắp đặt khi hệ thống còn áp suất.
- Bước 3 – Lắp van chặn trước bộ xả: Nên bố trí một van chặn (van khóa) ngay phía trước ADM200 để có thể cô lập thiết bị khi cần vệ sinh mà không phải dừng toàn bộ hệ thống.
- Bước 4 – Lắp đúng chiều dòng chảy: Quan sát mũi tên chỉ hướng dòng chảy trên thân sản phẩm và lắp theo đúng hướng đó.
- Bước 5 – Sử dụng keo làm kín phù hợp: Dùng băng tan hoặc keo làm kín ren chuyên dụng cho khí nén, siết lực vừa phải để tránh nứt ren.
- Bước 6 – Kiểm tra rò rỉ: Mở van chặn từ từ, dùng nước xà phòng kiểm tra các mối ren trước khi cấp điện cho thiết bị.
Trường hợp khí nén có nhiều cặn bẩn hoặc gỉ sét, nên bố trí thêm một lọc Y hoặc bộ lọc thô phía trước để giảm tải cho cửa xả, kéo dài tuổi thọ cho đĩa van và motor.
Sơ đồ và lưu ý đấu nối nguồn điện
Phần điện là khu vực cần đặc biệt cẩn trọng vì liên quan trực tiếp đến tuổi thọ motor. Dưới đây là các lưu ý bắt buộc khi đấu nối nguồn cho bộ xả SMC ADM200:
- Chọn đúng dải điện áp: Xác định chính xác mã hàng thuộc dải 100V/110V AC hay 200V/220V AC. Đấu sai điện áp là nguyên nhân phổ biến nhất gây cháy motor.
- Nối đất an toàn: Luôn đấu dây tiếp địa (Grounding) theo đúng tiêu chuẩn để bảo vệ người vận hành và chống nhiễu cho bo mạch điều khiển.
- Nguồn cấp ổn định: Nên lấy nguồn từ tủ điện có aptomat bảo vệ riêng, tránh dùng chung với các thiết bị có công suất lớn gây sụt áp.
- Đi dây gọn gàng: Sử dụng ống luồn dây hoặc máng cáp, tránh để dây điện tiếp xúc trực tiếp với bề mặt nóng hoặc khu vực có nước.
- Kiểm tra timer trước khi chạy: Đặt lại thời gian xả và khoảng nghỉ phù hợp với lưu lượng nước đọng thực tế của hệ thống.
- Thử nghiệm không tải: Trước khi đưa vào vận hành chính thức, cấp điện để quan sát chu trình quay của motor và nghe tiếng van đóng mở.
Nếu nhà máy sử dụng nhiều bộ xả tại các vị trí khác nhau, nên đánh số và ghi chú mã hàng kèm điện áp trên từng thiết bị để tránh nhầm lẫn khi thay thế, sửa chữa.
Bảo trì và xử lý sự cố thường gặp
Bộ xả nước tự động SMC ADM200 có độ bền cao nhưng vẫn cần được bảo trì định kỳ để duy trì hiệu suất. Khuyến nghị vệ sinh cửa xả và kiểm tra gioăng làm kín theo chu kỳ phù hợp với mức độ bẩn của khí nén tại nhà máy.
| Hiện tượng | Nguyên nhân có thể | Cách xử lý |
|---|---|---|
| Van không xả dù đến chu kỳ | Mất nguồn cấp, timer chưa được cài đặt, motor hỏng | Kiểm tra aptomat và dây nguồn, xem lại cài đặt timer, đo điện trở motor |
| Van xả liên tục không đóng | Đĩa van bị kẹt cặn, gioăng làm kín hư hỏng, motor không quay về vị trí đóng | Ngắt điện, cô lập bằng van chặn, tháo vệ sinh đĩa van và thay gioăng nếu cần |
| Xả ra quá ít nước dù hệ thống nhiều đọng | Thời gian mở van quá ngắn, cửa xả bị bít một phần | Tăng thời gian mở van trên timer, vệ sinh cổng xả và đường ống thoát |
| Motor chạy nhưng có tiếng ồn bất thường | Hộp giảm tốc thiếu bôi trơn, vật lạ lọt vào buồng van | Dừng thiết bị, kiểm tra và loại bỏ vật lạ, bảo dưỡng cơ cấu truyền động |
| Thiết bị không hoạt động sau khi lắp | Đấu sai điện áp, đấu sai sơ đồ chân, tiếp xúc kém | Đối chiếu lại tem nhãn và sơ đồ đấu nối, kiểm tra lại từng điểm tiếp xúc |
Trong mọi trường hợp xử lý sự cố, nguyên tắc an toàn đầu tiên là ngắt nguồn điện và xả hết áp suất khí nén trước khi tháo bất kỳ chi tiết nào của thiết bị.
Mua bộ xả nước tự động SMC ADM200 chính hãng ở đâu? Báo giá mới nhất
Giá bán của bộ xả nước tự động SMC ADM200 phụ thuộc vào kích thước cổng ren (RC 3/8 hay RC 1/2), dải điện áp, kiểu ren (RC, NPT hay G) và số lượng đặt hàng. Do đó, mức giá cụ thể sẽ được báo theo từng yêu cầu thực tế của quý khách.
Để nhận biết hàng SMC chính hãng, quý khách nên kiểm tra các yếu tố sau:
- Tem nhãn in rõ ràng mã sản phẩm, series và thông số điện áp, không bị nhòe hoặc in lệch.
- Bề mặt gia công kim loại sắc nét, không có ba via hay dấu hiệu tái chế.
- Có đầy đủ chứng từ CO/CQ (Certificate of Origin và Certificate of Quality) đi kèm lô hàng.
- Đóng gói theo tiêu chuẩn của nhà sản xuất, có hộp và tài liệu hướng dẫn.
- Được bảo hành chính hãng theo tiêu chuẩn của SMC.
Tại TBCNSG.com – Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn, quý khách hoàn toàn yên tâm về nguồn gốc sản phẩm. Chúng tôi cung cấp van xả nước tự động SMC cùng nhiều thiết bị khí nén khác như bộ lọc khí nén SMC chính hãng, bình chứa khí, máy sấy khí và các thiết bị công nghiệp chất lượng cao.
Các cam kết dành cho khách hàng khi mua hàng tại TBCNSG.com:
- Hàng chính hãng, đầy đủ chứng từ CO/CQ.
- Bảo hành theo tiêu chuẩn của nhà sản xuất SMC.
- Hỗ trợ tư vấn chọn đúng mã theo điều kiện vận hành thực tế.
- Hỗ trợ kỹ thuật lắp đặt và đấu nối miễn phí qua điện thoại hoặc Zalo.
- Giao hàng toàn quốc, đóng gói cẩn thận, đúng thời gian cam kết.
Quý khách cần báo giá bộ xả nước tự động bằng motor điện SMC ADM200 hoặc cần hỗ trợ kỹ thuật, vui lòng liên hệ:
- Công ty: Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
- Website: TBCNSG.com
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
Liên hệ ngay hotline 09 1800 6799 hoặc Zalo kỹ thuật để nhận báo giá Bộ Xả Tự Động SMC ADM200 chính hãng với chiết khấu tốt nhất cùng tư vấn chọn mã miễn phí!
Câu hỏi thường gặp về bộ xả nước tự động SMC ADM200
Bộ xả nước tự động SMC ADM200 dùng điện áp bao nhiêu?
Tùy theo mã đặt hàng, ADM200 có thể sử dụng điện áp AC 100V, 110V, 200V hoặc 220V (50/60 Hz). Người dùng bắt buộc phải kiểm tra tem nhãn trên thân sản phẩm để đấu nối đúng nguồn, tránh cháy motor.
Tại sao nên dùng van xả đọng bằng motor thay vì van phao?
Van xả motor hoạt động theo chu kỳ thời gian nên không phụ thuộc vào mức nước hay độ nhớt của nước ngưng tụ. Lực xoay motor lớn giúp chống kẹt rác và cặn dầu tốt hơn hẳn, đồng thời van đóng dứt khoát nên tiết kiệm khí nén đáng kể.
SMC ADM200 có bị nghẹt khi khí nén có nhiều dầu bẩn không?
Thiết bị được thiết kế để làm việc trong môi trường khí nén có lẫn cặn dầu. Tuy nhiên, trong trường hợp khí nén quá bẩn, nên bố trí thêm lọc thô hoặc lọc Y phía trước và vệ sinh định kỳ để duy trì hiệu suất lâu dài.
Cần lưu ý gì khi lắp đặt bộ xả SMC ADM200?
Cần lắp ở vị trí thấp nhất của hệ thống, đúng chiều mũi tên chỉ dòng chảy, có van chặn phía trước để thuận tiện bảo trì, và đặc biệt phải ngắt áp suất hoàn toàn trước khi tháo lắp thiết bị.
Thời gian bảo hành của bộ xả tự động SMC ADM200 là bao lâu?
Thời gian bảo hành áp dụng theo tiêu chuẩn của nhà sản xuất SMC và chính sách cụ thể của nhà phân phối. Quý khách vui lòng liên hệ trực tiếp TBCNSG.com qua hotline 09 1800 6799 để được xác nhận thông tin bảo hành cho từng mã sản phẩm.
