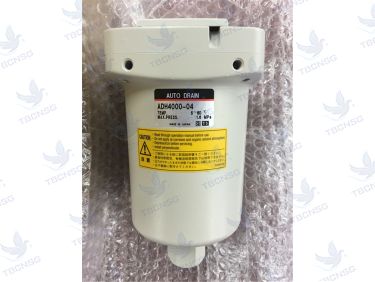

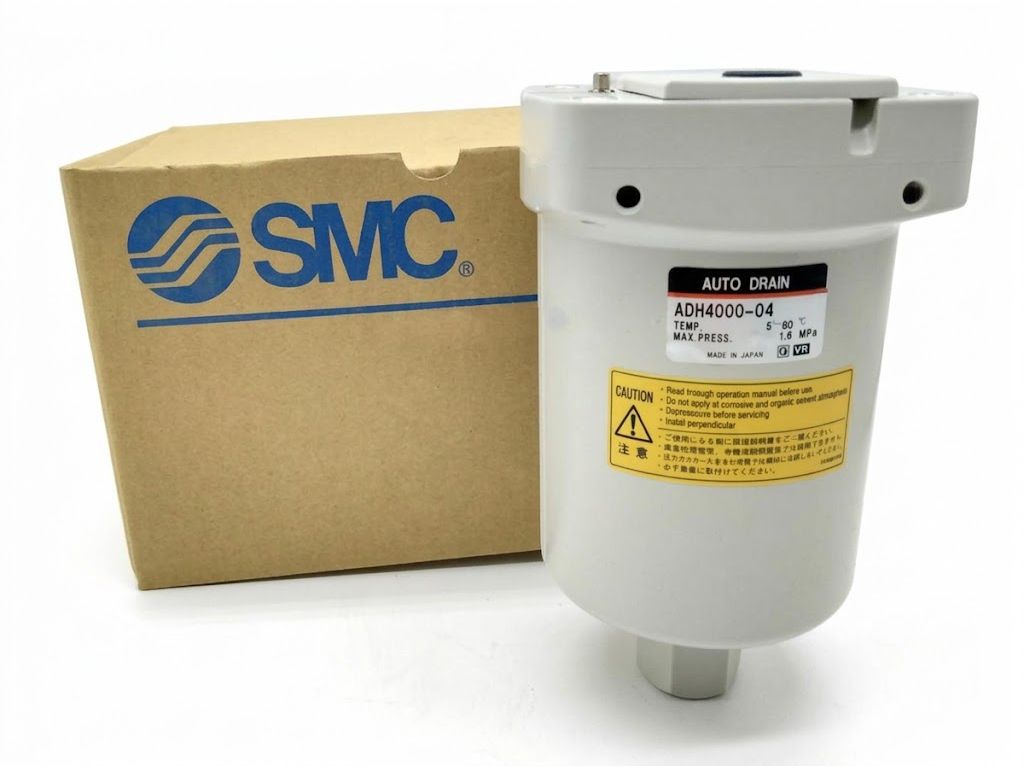

Van Xả Nước Tự Động SMC ADH4000 (ADH4000-04): Thông Số Kỹ Thuật, Cấu Tạo & Hướng Dẫn Lắp Đặt
Van xả nước tự động SMC ADH4000 là dòng van xả ngưng tụ hạng nặng (Heavy Duty Auto Drain) do SMC Corporation Nhật Bản sản xuất, được thiết kế chuyên dụng cho các hệ thống khí nén có áp suất làm việc cao lên tới 1.6 MPa. Thiết bị hoạt động hoàn toàn bằng cơ chế phao cơ khí, không tiêu tốn điện năng và không gây thất thoát khí nén trong quá trình xả nước lắng. Bài viết dưới đây cung cấp đầy đủ thông số kỹ thuật chuẩn theo catalogue SMC, nguyên lý hoạt động, hướng dẫn lắp đặt – bảo trì và thông tin mua hàng chính hãng tại TBCNSG.com.
Giới thiệu chung về Van Xả Nước Tự Động SMC ADH4000
Trong bất kỳ hệ thống khí nén nào, hơi nước ngưng tụ luôn là nguyên nhân hàng đầu gây ăn mòn đường ống, làm hỏng dầu bôi trơn, giảm tuổi thọ xy lanh – van điện từ và gây lỗi thiết bị điều khiển. Nước lắng đọng trong bình tích áp, bầu lọc hoặc đường ống nhánh nếu không được xả kịp thời sẽ bị cuốn theo dòng khí và phá hủy các cơ cấu chấp hành phía sau.
Van xả nước tự động SMC ADH4000 thuộc nhóm van xả ngưng tụ hạng nặng, được chế tạo để làm việc liên tục trong điều kiện áp suất cao và lưu lượng khí lớn. Khác với các dòng van xả dùng điện (Solenoid Drain Valve), ADH4000 sử dụng phao cơ và chênh lệch áp suất để tự động mở cổng xả khi mực nước dâng tới ngưỡng cài đặt, sau đó tự đóng lại ngay khi nước thoát hết. Nhờ vậy thiết bị vừa tiết kiệm năng lượng, vừa loại bỏ hoàn toàn rủi ro mất khí nén do xả tràn.
Model phổ biến nhất tại thị trường Việt Nam hiện nay là ADH4000-04 với cổng ren Rc 1/2, tương thích với hầu hết bình tách ẩm, máy sấy khí và bộ lọc khí nén công nghiệp. Đây cũng là mã hàng được các kỹ sư bảo trì và bộ phận thu mua tra cứu nhiều nhất khi cần thay thế van xả cho hệ thống khí nén áp cao.
Thông Số Kỹ Thuật Chi Tiết Van SMC ADH4000-04
Bảng dữ liệu dưới đây được tổng hợp theo đúng tiêu chuẩn công bố của nhà sản xuất SMC, giúp kỹ sư đối chiếu nhanh với điều kiện vận hành thực tế của hệ thống khí nén.
| Thông số | Giá trị |
|---|---|
| Môi chất làm việc | Khí nén (Compressed Air) |
| Áp suất làm việc tối đa | 1.6 MPa (16 bar) |
| Áp suất chịu đựng tối đa (Proof pressure) | 2.5 MPa |
| Dải áp suất hoạt động | 0.05 đến 1.6 MPa |
| Kích thước cổng ren (Port size) | Rc 1/2 (ren 21 mm) |
| Dạng van xả | Phao cơ, thường mở (N.O – Normally Open) |
| Khả năng xả nước tối đa | 400 cc/phút (tại áp suất 0.7 MPa) |
| Nhiệt độ môi trường và lưu chất | 5 đến 60 độ C |
| Lưu lượng máy nén khí tối thiểu | 50 L/phút (ANR) |
| Trọng lượng | 1.2 kg (1.3 kg nếu kèm gá đỡ) |
Hai chỉ số thường bị bỏ qua khi tra cứu nhưng lại ảnh hưởng trực tiếp tới hiệu quả vận hành là áp suất chịu đựng tối đa 2.5 MPa và lưu lượng máy nén khí tối thiểu 50 L/phút. Nếu nguồn khí không đạt ngưỡng lưu lượng này, van có thể không tạo đủ chênh lệch áp suất để đóng kín sau khi xả, dẫn tới tình trạng xì khí kéo dài.
Nguyên Lý Hoạt Động Và Cấu Tạo Của SMC ADH4000
Van SMC ADH4000 hoạt động dựa trên nguyên lý phao cơ kết hợp chênh lệch áp suất, cụ thể theo trình tự sau:
- Khi hệ thống khí nén chưa được cấp áp, cổng xả của van ở trạng thái mở. Đây là đặc trưng của cơ chế thường mở (N.O – Normally Open).
- Khi khí nén đi vào, áp suất trong khoang van tăng lên và ép nắp van (poppet) đóng kín cổng xả, ngăn khí thoát ra ngoài.
- Nước ngưng tụ theo dòng khí chảy vào khoang chứa và tích tụ dần ở đáy van. Mực nước dâng lên làm phao nổi lên theo.
- Khi mực nước đạt ngưỡng cài đặt, phao tác động trực tiếp lên cơ cấu poppet, mở cổng xả và đẩy nước ra ngoài theo đường ống xả.
- Nước thoát hết, mực nước hạ xuống, phao trở về vị trí ban đầu và van đóng lại, chu trình tiếp tục lặp tự động.
Kết cấu phao xả dạng nắp poppet của ADH4000 được thiết kế để hạn chế tối đa hiện tượng kẹt rác, cặn bẩn và gỉ sắt – đây là nhược điểm thường gặp ở các dòng van xả cơ giá rẻ. Ngoài ra, trên thân van còn bố trí nút xả tay (Bleed valve / Flushing button) cho phép kỹ sư bảo trì xả nhanh và vệ sinh khoang van mà không cần tháo rời thiết bị khỏi đường ống.
Ưu điểm vượt trội so với các dòng van xả cơ thông thường
- Không tiêu tốn năng lượng điện, không cần nguồn 24V hay 220V, phù hợp cả với khu vực không có điện điều khiển.
- Hoạt động ổn định ở áp suất cao lên tới 16 bar, đáp ứng các hệ thống khí nén công suất lớn trong nhà máy sản xuất.
- Không thất thoát khí nén trong quá trình xả nhờ cơ chế đóng mở theo mực nước thực tế.
- Dễ dàng bảo trì, tháo lắp và vệ sinh mà không cần tháo rời toàn bộ hệ thống đường ống sẵn có.
- Tuổi thọ cao, chi phí vận hành gần như bằng không sau khi lắp đặt.
Hướng Dẫn Lắp Đặt & Bảo Trì Van SMC ADH4000 Đúng Kỹ Thuật
Để van xả nước tự động SMC ADH4000 phát huy đúng công suất và duy trì độ bền, cần tuân thủ nghiêm ngặt các yêu cầu kỹ thuật khi thi công:
- Hướng lắp đặt: Lắp theo chiều thẳng đứng, độ nghiêng không vượt quá 5 độ. Lắp sai hướng sẽ khiến phao không nổi đúng cách và van không xả được nước.
- Khoảng trống bảo trì: Chừa tối thiểu 200 mm phía trên van để thuận tiện cho thao tác tháo nắp, vệ sinh poppet và thay thế phụ tùng.
- Van bi đường vào: Nên lắp thêm van bi ở cổng Inlet để có thể ngắt khí nén nhanh chóng khi cần vệ sinh van mà không phải dừng cả hệ thống.
- Đường ống xả: Đường kính trong tối thiểu 8 mm, chiều dài không quá 10 m, không đi gấp khúc và tuyệt đối không để đoạn ống hướng lên trên vì sẽ gây ứ nước ngược.
- Vị trí lắp đặt: Đặt van tại điểm thấp nhất của bình tích áp, bình tách ẩm hoặc ngay sau máy sấy khí để nước ngưng tụ chảy về tập trung.
Các lỗi thường gặp và cách khắc phục
Van bị rò rỉ khí liên tục: Nguyên nhân chủ yếu là do rác, cặn bẩn hoặc gỉ sắt bám vào mặt làm kín của nắp poppet khiến van không đóng kín hoàn toàn. Cách xử lý là ngắt khí nén ở van bi đường vào, tháo nắp van và vệ sinh sạch mặt làm kín, kiểm tra xem phao có bị kẹt hoặc biến dạng hay không.
Nước ngưng tụ không xả ra được: Hiện tượng này thường do nghẹt đường ống xả, đường xả đi gấp khúc hướng lên hoặc chênh lệch áp suất trong hệ thống không đủ. Trước tiên, hãy nhấn nút xả phụ (Bleed valve) để kiểm tra khả năng thoát nước. Nếu nước vẫn không thoát, cần kiểm tra lại toàn bộ tuyến ống xả và làm sạch khoang chứa.
Bảng Giá & Địa Chỉ Mua Van Xả Nước Tự Động SMC ADH4000 Chính Hãng
Giá van xả nước tự động SMC ADH4000-04 phụ thuộc vào số lượng đặt hàng, thời điểm nhập khẩu và chính sách chiết khấu dành cho từng nhóm khách hàng. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá đại lý mới nhất cùng chiết khấu tốt nhất cho đơn hàng dự án và đơn hàng số lượng lớn.
Để nhận biết hàng chính hãng SMC Nhật Bản, khách hàng cần kiểm tra các yếu tố sau:
- Tem nhãn in rõ mã model ADH4000-04, logo SMC và mã lô sản xuất trên thân van và trên hộp.
- Có đầy đủ chứng nhận CO/CQ theo từng lô hàng nhập khẩu.
- Hàng mới 100 phần trăm, chưa qua sử dụng, không có dấu hiệu tân trang.
- Chính sách bảo hành rõ ràng theo tiêu chuẩn của nhà sản xuất.
Liên hệ ngay Hotline hoặc Zalo 09 1800 6799 để nhận báo giá đại lý van SMC ADH4000-04 chính hãng với chiết khấu tốt nhất. Quý khách cũng có thể yêu cầu gửi catalogue SMC ADH4000 Series bản PDF chính thức để đối chiếu thông số trước khi đặt hàng.
Câu Hỏi Thường Gặp (FAQ)
SMC ADH4000-04 có cần cấp điện 220V hay 24V không?
Không. Van hoạt động hoàn toàn bằng cơ chế phao cơ khí kết hợp áp suất khí nén, không sử dụng điện. Đây là ưu điểm lớn giúp tiết kiệm chi phí vận hành và loại bỏ rủi ro cháy nổ trong môi trường công nghiệp.
Áp suất làm việc tối đa của ADH4000 là bao nhiêu?
Áp suất hoạt động tối đa là 1.6 MPa (tương đương 16 bar). Áp suất chịu đựng tối đa của thân van là 2.5 MPa.
Yêu cầu lưu lượng máy nén khí tối thiểu để dùng van này là bao nhiêu?
Cần máy nén khí có lưu lượng xả tối thiểu từ 50 L/phút (ANR) và áp suất làm việc tối thiểu 0.05 MPa để van có thể đóng kín và hoạt động đúng chu trình.
Van ADH4000 chịu được áp suất bao nhiêu bar?
Van chịu được áp suất làm việc lên tới 16 bar, phù hợp với hầu hết hệ thống khí nén công nghiệp áp cao hiện nay.
Khác biệt giữa ADH4000 và van xả điện từ (Solenoid Drain Valve) là gì?
Van xả điện từ dùng timer và nguồn điện để xả theo chu kỳ thời gian cố định, dễ gây thất thoát khí nếu xả khi không có nước. Trong khi đó, ADH4000 xả theo mực nước thực tế bằng phao cơ, không dùng điện, không thất thoát khí và phù hợp hơn với hệ thống áp suất cao.
Làm thế nào khi van SMC ADH4000 bị xì khí?
Nguyên nhân thường do cặn bẩn bám vào mặt làm kín poppet. Hãy ngắt khí nén ở van bi đường vào, tháo nắp van, vệ sinh sạch mặt làm kín và kiểm tra tình trạng phao. Nếu phao bị biến dạng hoặc nứt, cần thay thế phụ tùng chính hãng.
Liên Hệ Đặt Hàng Van Xả Nước Tự Động SMC ADH4000 Chính Hãng
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao, cam kết hàng mới 100 phần trăm, đầy đủ chứng nhận CO/CQ, bảo hành chính hãng và hỗ trợ giao hàng toàn quốc.
- Website: TBCNSG.com
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
Quý khách đang cần thay thế hoặc lắp mới van xả nước tự động SMC ADH4000-04 cho hệ thống khí nén, hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật, kiểm tra đúng model theo catalogue SMC và nhận báo giá đại lý chiết khấu tốt nhất.
Xem thêm các dòng sản phẩm liên quan tại danh mục thiết bị khí nén SMC, van xả nước tự động và tham khảo bài viết hướng dẫn xử lý nước ngưng tụ trong hệ thống khí nén công nghiệp.
