Van xả nước tự động SMC AD402-04 là thiết bị chuyên dụng giúp loại bỏ nước ngưng tụ và cặn bẩn ra khỏi hệ thống khí nén mà không cần nhân công xả tay. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật chuẩn từ nhà sản xuất, cấu tạo cơ cấu phao xả, sơ đồ lắp đặt, bảng mã đặt hàng và hướng dẫn khắc phục các sự cố thường gặp, giúp kỹ sư và thợ bảo trì chọn đúng model và vận hành hiệu quả.
1. Tổng Quan Về Van Xả Nước Tự Động SMC AD402-04

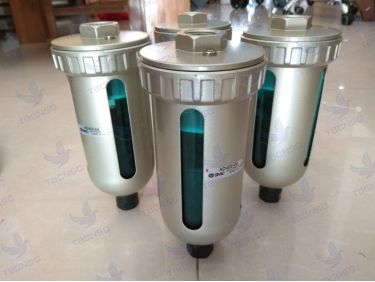

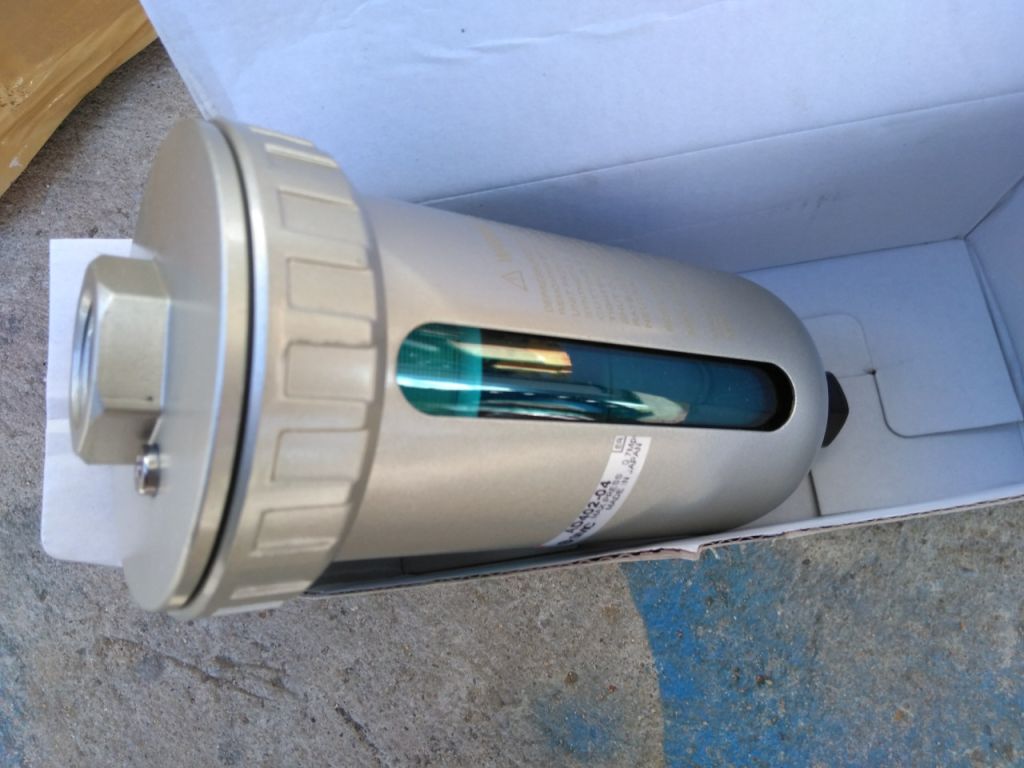

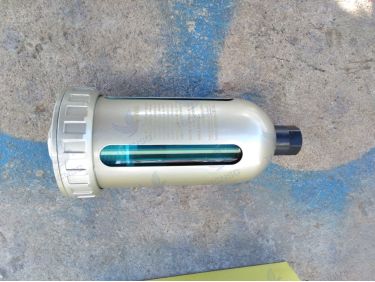

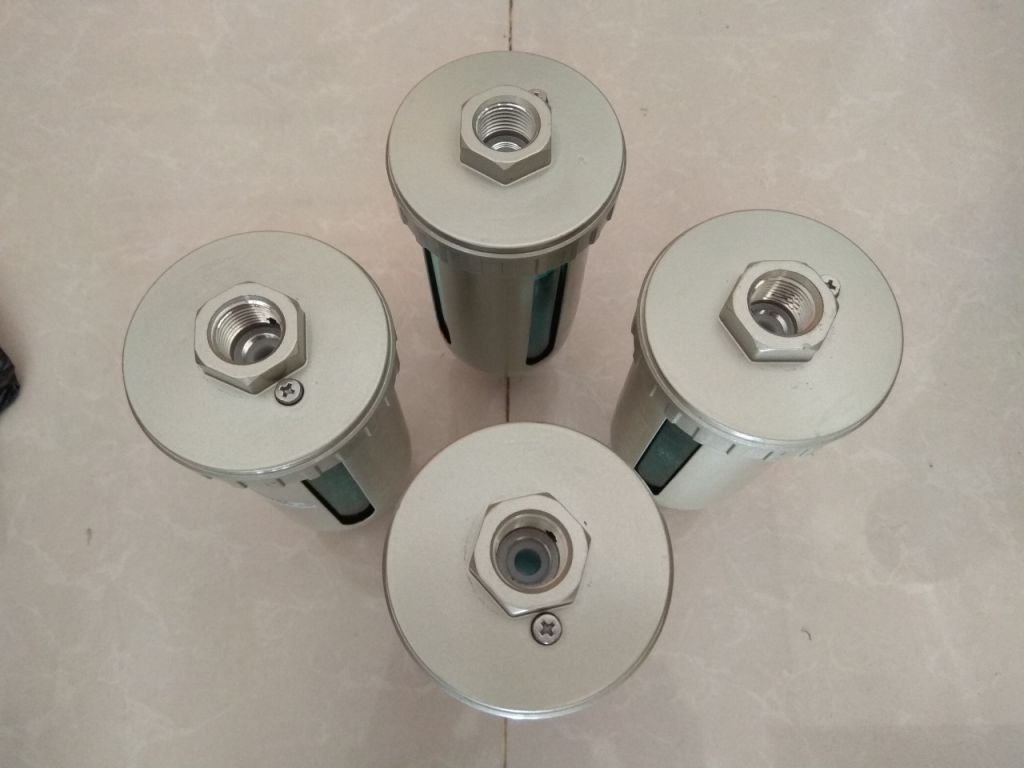

AD402-04 là một model thuộc dòng van xả nước tự động kiểu phao (Auto Drain Valve) của hãng SMC Corporation (Nhật Bản) – thương hiệu thiết bị khí nén hàng đầu thế giới. Sản phẩm có kích thước cổng vào Rc 1/2, làm việc với áp suất tối đa 1.0 MPa, được thiết kế để gắn trực tiếp tại các vị trí thấp nhất của hệ thống khí nén, nơi nước ngưng tụ có xu hướng tích tụ nhiều nhất.
Trong quá trình máy nén khí hoạt động, hơi ẩm trong không khí bị nén lại và ngưng tụ thành nước lỏng. Lượng nước này nếu không được xả kịp thời sẽ theo dòng khí đi vào thiết bị sử dụng, gây gỉ sét đường ống, hỏng van, hỏng xy lanh, làm loãng dầu bôi trơn và ảnh hưởng trực tiếp đến chất lượng sản phẩm. Xả tay thủ công bằng van khóa thường không đều đặn, dễ bỏ sót và gây thất thoát khí nén.
Van xả nước tự động SMC AD402-04 giải quyết triệt để vấn đề trên: thiết bị tự động mở cổng xả khi mực nước trong cốc dâng lên đến ngưỡng cài đặt, sau đó tự động đóng kín lại khi nước đã rút hết. Nhờ cơ cấu phao kết hợp van phụ (pilot valve), van hoạt động ổn định ngay cả khi áp suất hệ thống thay đổi, không tiêu tốn khí nén liên tục và không cần nguồn điện cấp cho thiết bị.
Thiết bị được ứng dụng rộng rãi tại đáy bình chứa khí nén, điểm thấp nhất trên đường ống khí chính, sau máy sấy khí và sau các bộ lọc đường ống trong nhà máy sản xuất, xưởng cơ khí, dây chuyền thực phẩm, dệt may, chế biến gỗ và hệ thống khí nén trung tâm.
2. Bảng Thông Số Kỹ Thuật Chi Tiết SMC AD402-04
Dưới đây là bảng thông số kỹ thuật tổng hợp của van xả nước tự động SMC AD402-04, giúp kỹ sư thiết kế và thu mua đối chiếu chính xác khi chọn thiết bị thay thế.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Môi chất sử dụng | Khí nén (Air) |
| Áp suất thử nghiệm | 1.5 MPa |
| Áp suất làm việc tối đa | 1.0 MPa (tương đương 10 bar) |
| Áp suất làm việc tối thiểu | 0.1 MPa với kiểu thường đóng (NC), 0.15 MPa với kiểu thường mở (NO) |
| Nhiệt độ môi chất và môi trường | -5 đến 60 độ C (không đóng băng) |
| Kích thước cổng vào | Rc 1/2 |
| Kích thước cổng xả | 3/8 hoặc 1/4 tùy phương án đấu nối |
| Trọng lượng tham khảo | Khoảng 620 g |
| Trạng thái van khi không có áp | Thường đóng (Normally Closed – NC) hoặc Thường mở (Normally Open – NO) |
| Vật liệu thân van | Nhôm đúc, xử lý bề mặt chống ăn mòn |
| Vật liệu cốc chứa | Polycarbonate, có tùy chọn cốc kim loại hoặc nylon cho môi trường hóa chất |
| Cơ cấu xả | Phao xả kết hợp van phụ (pilot) và màng xả chính |
Lưu ý: các giá trị trên là thông số danh định theo catalog nhà sản xuất. Khi làm việc ở áp suất thấp hơn ngưỡng tối thiểu, cơ cấu phao có thể không đủ lực để mở van xả chính, dẫn đến hiện tượng nước đầy cốc nhưng không thoát ra ngoài.
3. Cấu Tạo Và Nguyên Lý Hoạt Động Cơ Cấu Phao Xả
Hiểu rõ cấu tạo và nguyên lý hoạt động giúp người vận hành chủ động bảo trì, vệ sinh và chẩn đoán lỗi nhanh chóng khi van gặp sự cố.
3.1. Cấu tạo chi tiết bên trong van

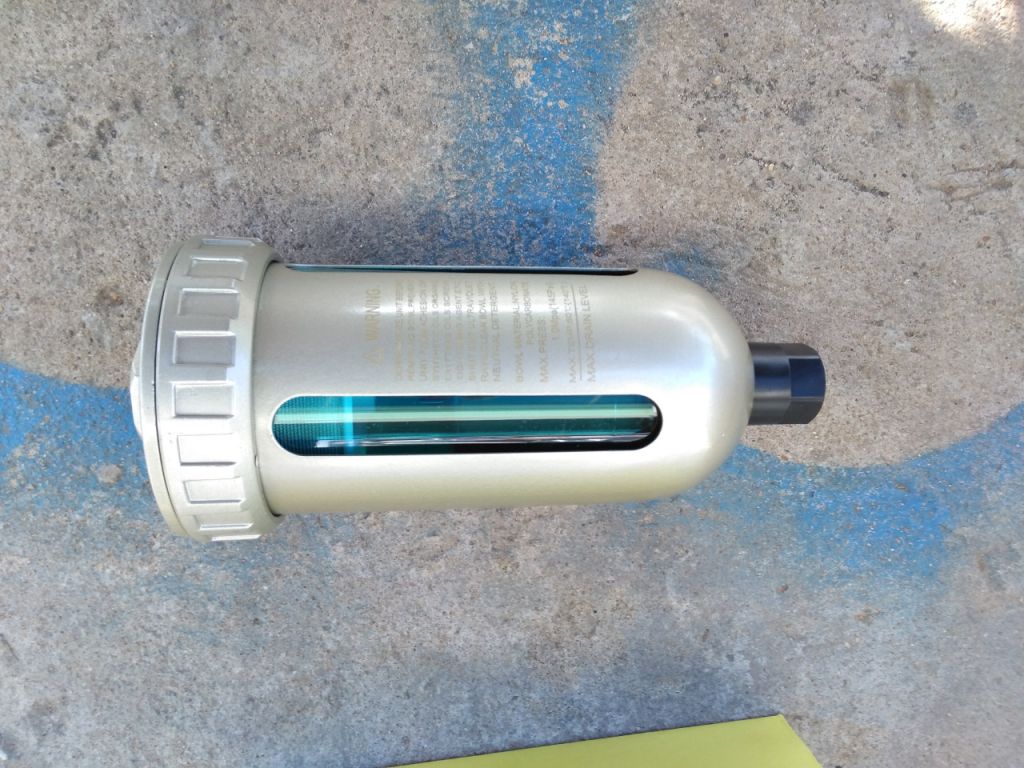

- Thân van: chế tạo từ nhôm đúc, gia công ren cổng vào Rc 1/2 và cổng xả phía dưới, chịu được áp suất làm việc đến 1.0 MPa.
- Cốc chứa (Bowl): phần trong suốt bằng polycarbonate giúp quan sát mực nước và tình trạng cặn bẩn bên trong.
- Phao xả (Float): chi tiết dạng cầu rỗng, nổi lên theo mực nước và truyền chuyển động tới cơ cấu van phụ.
- Van phụ (Pilot Valve): van nhỏ do phao điều khiển, có nhiệm vụ dẫn khí nén điều áp mở màng xả chính.
- Màng van (Diaphragm): chi tiết đàn hồi đóng mở cổng xả chính, quyết định độ kín của van khi ngưng xả.
- Lưới lọc rác: ngăn cặn bẩn, mạt gỉ, dầu đặc lọt vào cụm phao gây kẹt.

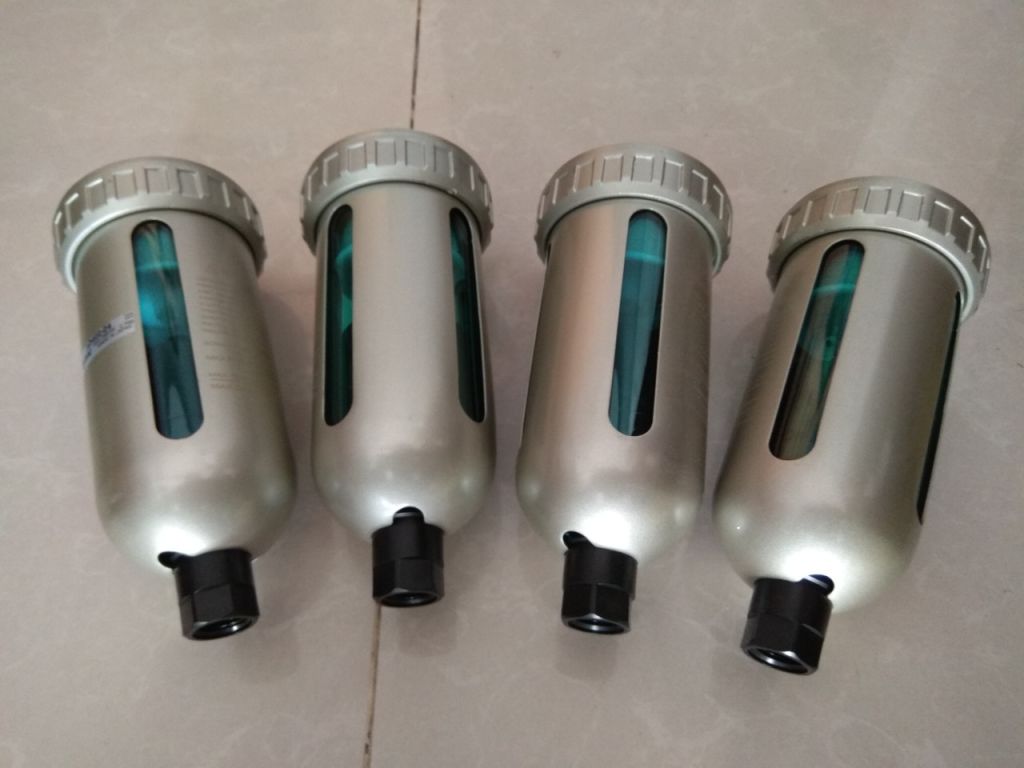

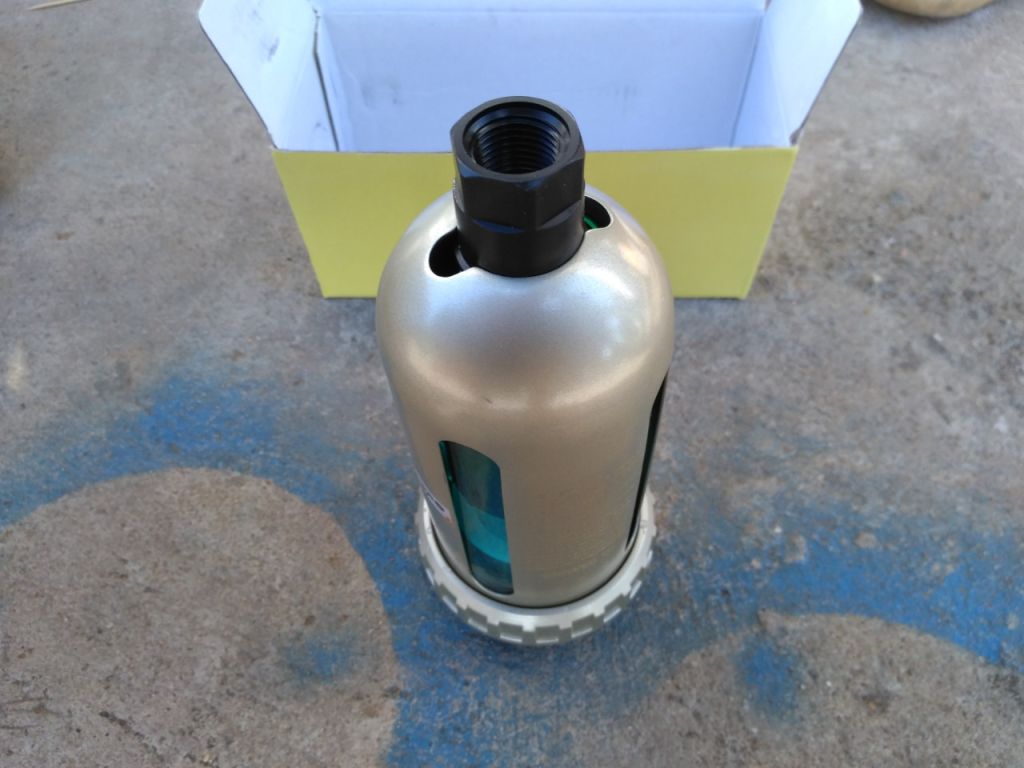

- Cổng xả đáy: đường thoát nước ngưng ra ngoài, có thể đấu nối ống dẫn về hố thu gom.
3.2. Nguyên lý làm việc tự động
- Khi chưa có nước: phao nằm ở vị trí thấp nhất, van phụ đóng, màng xả chính được áp suất khí nén giữ kín, không có khí rò ra ngoài.
- Khi nước dâng cao: mực nước trong cốc tăng dần, phao nổi lên và tác động mở van phụ. Khí nén qua van phụ tạo chênh áp lên mặt trên màng xả, đẩy màng mở cổng xả chính, nước ngưng được xả ra ngoài theo đường ống thoát.
- Khi nước rút xuống: phao hạ trở lại vị trí ban đầu, van phụ đóng, màng xả chính được ép kín trở lại, quá trình xả kết thúc và chu kỳ lặp lại khi nước tích tụ tiếp.
Nhờ cơ chế hoạt động theo chênh áp, van xả nước tự động SMC AD402-04 chỉ tiêu thụ một lượng khí rất nhỏ trong mỗi lần xả, không gây tổn thất áp suất đáng kể cho hệ thống và không cần cấp điện hay tín hiệu điều khiển từ bên ngoài.
4. Phân Loại Mã Sản Phẩm & Bảng Chọn Mã Đặt Hàng
Dòng AD402 có nhiều phương án ren và tùy chọn đi kèm. Việc đọc đúng ký tự mã đặt hàng giúp tránh mua nhầm quy cách ren, đặc biệt là giữa ren Rc, G và NPT.
| Mã đặt hàng | Đặc điểm |
|---|---|
| AD402-04 | Kích thước cổng vào Rc 1/2, kiểu xả tự động bằng phao |
| AD402-F04 | Ren kiểu G 1/2, dùng cho hệ thống theo tiêu chuẩn châu Âu |
| AD402-N04 | Ren kiểu NPT 1/2, phổ biến với thiết bị nhập từ thị trường Bắc Mỹ |
| Tùy chọn cốc bảo vệ | Cốc kim loại hoặc nylon cho môi trường có hóa chất, dung môi, nhiệt độ cao |
| Tùy chọn cụm xả dự phòng | Kết hợp cụm xả tay để xả khẩn cấp khi cần bảo trì |
| Tùy chọn cổng xả nối ống | Đấu nối ống dẫn nước ngưng về hố gom tập trung |
Trước khi đặt hàng, cần xác định rõ ba yếu tố: kích thước và kiểu ren của cổng vào, vật liệu cốc phù hợp với môi trường làm việc, và phương án đấu nối cổng xả. Với hệ thống khí nén có hơi dầu hoặc hóa chất, nên chọn cốc kim loại thay cho cốc polycarbonate để tránh nứt vỡ.
5. Ưu Điểm Nổi Bật Và Ứng Dụng Trong Công Nghiệp
5.1. Lý do nên chọn SMC AD402-04
- Tự động hóa hoàn toàn quá trình xả nước ngưng, loại bỏ nhân công xả tay thủ công và giảm rủi ro bỏ sót.
- Độ bền cao, thân nhôm đúc chống ăn mòn, hoạt động ổn định trong môi trường công nghiệp nặng.
- Lưu lượng xả lớn, xả nhanh lượng nước tích tụ mà không gây tổn thất áp suất khí nén cho hệ thống.
- Cấu tạo dạng module, dễ tháo cốc để vệ sinh phao và lưới lọc định kỳ.
- Không cần nguồn điện, an toàn trong môi trường ẩm ướt và khu vực có nguy cơ cháy nổ.
5.2. Các vị trí lắp đặt phổ biến
- Đáy bình chứa khí nén (Air Receiver Tank) – nơi tập trung lượng nước ngưng lớn nhất.
- Điểm thấp nhất trên đường ống dẫn khí chính, tại các nhánh rẽ xuống (Main Pipe Line Drop).
- Sau máy sấy khí (Air Dryer) và sau các bộ lọc khí đường ống lớn.
- Trước các thiết bị sử dụng khí yêu cầu khí khô như van điện từ, xy lanh, thiết bị đo lường.
6. Hướng Dẫn Lắp Đặt Chuẩn Kỹ Thuật & Lưu Ý Vận Hành
Lắp đặt đúng kỹ thuật quyết định tuổi thọ và độ ổn định của van xả nước tự động. Quy trình thực hiện theo các bước sau:
- Bước 1: Khóa nguồn khí cấp vào hệ thống và xả hết áp suất tồn dư trước khi thao tác.
- Bước 2: Lắp van theo phương thẳng đứng, góc nghiêng tối đa cho phép không quá 5 độ để phao hoạt động chính xác.

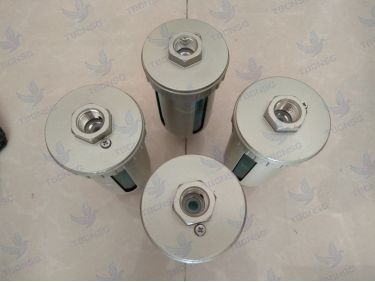

- Bước 3: Đấu nối đường ống khí vào cổng IN Rc 1/2 phía trên và đường ống thoát nước ngưng phía dưới cổng xả.
- Bước 4: Lắp thêm van khóa dạng bi phía trước van xả để thuận tiện cô lập khi bảo trì, thay thế.
- Bước 5: Mở khí từ từ, quan sát cốc chứa để kiểm tra rò rỉ và xác nhận phao hoạt động đúng chu kỳ.
Lưu ý kỹ thuật quan trọng:
- Áp suất đầu vào tối thiểu phải đạt từ 0.1 MPa trở lên để cơ cấu xả hoạt động đúng thiết kế.
- Bắt buộc lắp bộ lọc thô phía trước nếu khí nén chứa nhiều cặn bẩn, mạt gỉ hoặc dầu đặc, nhằm tránh kẹt phao và bít lưới lọc.
- Không lắp van tại vị trí có rung động mạnh hoặc va đập cơ học trực tiếp vào cốc polycarbonate.
- Đường ống xả nên dẫn về hố thu gom, không xả trực tiếp ra khu vực sàn làm việc gây trơn trượt.
7. Bắt Bệnh & Xử Lý Các Sự Cố Thường Gặp
Bảng dưới đây tổng hợp các hiện tượng lỗi phổ biến trong quá trình vận hành van xả nước tự động SMC AD402-04 và cách khắc phục tương ứng.
| Hiện tượng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Van xì khí liên tục ở cổng xả | Rác, mạt gỉ bám vào gioăng cao su hoặc phao bị kẹt ở vị trí mở | Khóa khí, tháo cốc, vệ sinh lưới lọc và cụm xả bằng nước sạch kết hợp thổi khí nén |
| Nước đầy cốc nhưng van không xả | Áp suất khí đầu vào dưới 0.1 MPa, hoặc phao bị thủng, kẹt cơ cấu | Kiểm tra áp suất đầu vào, kiểm tra chuyển động của phao và van phụ, thay phao nếu rò |
| Cốc bị nứt hoặc mờ đục | Tiếp xúc hóa chất, dung môi hoặc dung dịch tẩy rửa không phù hợp | Thay cụm cốc chính hãng, chuyển sang phương án cốc kim loại hoặc nylon |
| Van xả nước lẫn nhiều khí nén | Màng xả chính hở, gioăng lão hóa sau thời gian dài sử dụng | Thay cụm màng xả và gioăng làm kín theo bộ phụ tùng chính hãng SMC |
| Nước ngưng trào ngược vào đường ống khí | Lắp van sai phương, cổng xả bị bít hoặc ống xả bị tắc | Kiểm tra lại phương lắp đặt, thông ống xả, đảm bảo độ nghiêng không vượt 5 độ |
Để hạn chế sự cố, nên vệ sinh lưới lọc và cụm phao định kỳ theo khuyến nghị của nhà sản xuất, đặc biệt với hệ thống khí nén chưa qua xử lý sấy.
8. Nhận Biết Van Xả Tự Động SMC AD402-04 Chính Hãng vs Hàng Nhái
Trên thị trường xuất hiện nhiều sản phẩm có ngoại hình tương tự nhưng không đảm bảo chất lượng. Một số tiêu chí dưới đây giúp phân biệt hàng chính hãng:

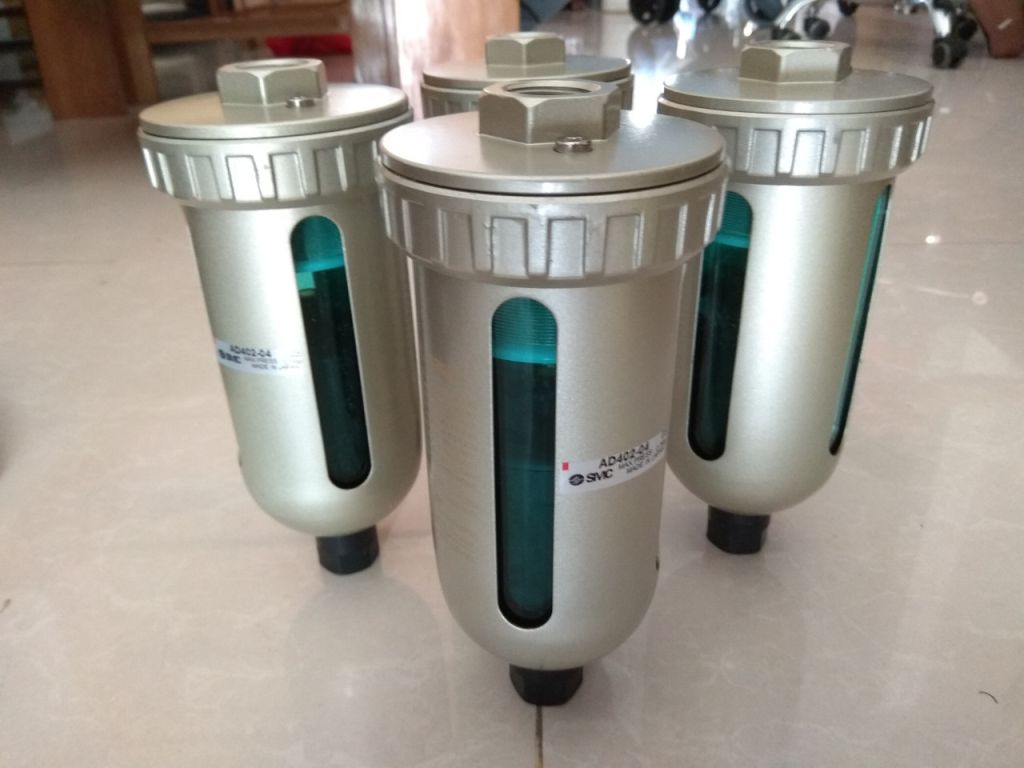

- Đường nét đúc trên thân kim loại: hàng chính hãng có logo SMC dập nổi sắc nét, bề mặt nhôm mịn, không có ba via hay vết đúc lỗi.
- Tem nhãn và font chữ: thông số model AD402-04, áp suất và kích thước ren được in rõ ràng, không nhòe, không sai ký tự.
- Chất lượng nhựa cốc: cốc polycarbonate trong, đều màu, chịu lực tốt; các vòng đọng O-ring có độ đàn hồi cao, kín khít khi lắp.
- Chứng từ đi kèm: có đầy đủ giấy chứng nhận CO/CQ từ nhà phân phối ủy quyền, hóa đơn và chế độ bảo hành rõ ràng.
- Độ chính xác ren: ren Rc 1/2 gia công đúng chuẩn, vặn khít với phụ kiện mà không rò rỉ hay lỏng lẻo.
Nên mua tại các đơn vị phân phối thiết bị khí nén SMC có uy tín, có kho hàng và đội ngũ kỹ thuật hỗ trợ, tránh mua trôi nổi để đảm bảo quyền lợi bảo hành.
9. Báo Giá & Địa Chỉ Mua Van Xả Tự Động SMC AD402-04 Uy Tín
Giá van xả nước tự động SMC AD402-04 phụ thuộc vào số lượng đặt hàng, phương án ren (Rc, G, NPT), tùy chọn vật liệu cốc và thời điểm tồn kho. Với khách hàng doanh nghiệp, đại lý hoặc dự án có số lượng lớn, mức chiết khấu sẽ tốt hơn đáng kể so với mua lẻ.
Cam kết khi mua hàng tại TBCNSG.com:
- Hàng mới 100 phần trăm, đúng model, đúng quy cách ren theo yêu cầu.
- Đầy đủ chứng nhận CO/CQ, xuất xứ rõ ràng theo tiêu chuẩn SMC.
- Bảo hành theo tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
- Giao hàng toàn quốc, hỗ trợ gấp cho các dự án đang cần thay thế thiết bị.
Quý khách cần tư vấn chọn model, kiểm tra tính tương thích với hệ thống khí nén hiện hữu hoặc nhận báo giá ưu đãi, vui lòng liên hệ:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
- Website: TBCNSG.com
Ngoài van xả nước tự động SMC, chúng tôi còn cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và nhiều thiết bị công nghiệp chất lượng cao khác, sẵn sàng đồng hành cùng nhà máy trong công tác bảo trì và tối ưu hệ thống khí nén.
