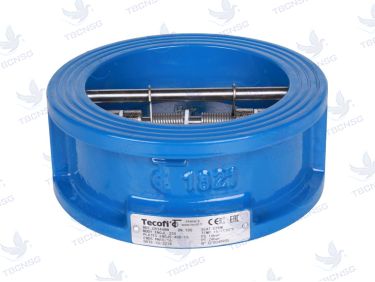

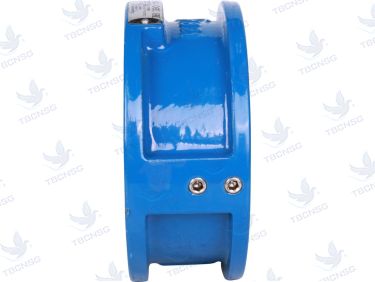

Van một chiều bướm Tecofi CB3448

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát dòng chảy ngược không chỉ giúp bảo vệ thiết bị (bơm, đồng hồ, van) mà còn đảm bảo sự ổn định và an toàn vận hành. Van một chiều Tecofi CB3448, với thiết kế hai cánh bướm (dual plate) thông minh và xuất xứ từ Pháp, là giải pháp tối ưu được các kỹ sư và nhà thầu M&E tin dùng trong các hệ thống HVAC, PCCC và xử lý nước. Bài viết này sẽ cung cấp cái nhìn chi tiết về đặc điểm kỹ thuật, ứng dụng thực tế và báo giá van một chiều Tecofi CB3448, giúp bạn có cơ sở lựa chọn phù hợp cho dự án của mình.

Giới thiệu tổng quan về Van một chiều bướm Tecofi CB3448 (Xuất xứ Pháp)

Tecofi là thương hiệu hàng đầu đến từ Cộng hòa Pháp, nổi tiếng với các dòng van công nghiệp chất lượng cao, đặc biệt là van bướm, van một chiều và van cổng. Model CB3448 là dòng van một chiều bướm (hay còn gọi là van một chiều hai cánh) được thiết kế để hoạt động hiệu quả trong môi trường nước sạch, nước lạnh, nước biển và các chất lỏng trung tính.

Van được sản xuất trên dây chuyền công nghệ tiên tiến của châu Âu, tuân thủ các tiêu chuẩn khắt khe như ISO, EN, đảm bảo độ bền cao và khả năng làm việc ổn định trong thời gian dài. Với kết cấu nhỏ gọn và hiệu suất thủy lực vượt trội, Tecofi CB3448 là lựa chọn hàng đầu cho các hệ thống kỹ thuật tại Việt Nam.

Thông số kỹ thuật chi tiết Van một chiều Tecofi CB3448

Để lựa chọn đúng van cho hệ thống, việc nắm rõ các thông số kỹ thuật là vô cùng quan trọng. Dưới đây là các chi tiết cụ thể của dòng van một chiều Tecofi CB3448.

Cấu tạo vật liệu và tiêu chuẩn sản xuất (Body, Disc, Spring, Seat)

Van một chiều Tecofi CB3448 được cấu thành từ các bộ phận chính với vật liệu cao cấp:

• Thân van (Body): Được chế tạo từ gang dẻo GGG50, một loại vật liệu có độ bền cơ học cao, chịu va đập tốt hơn so với gang xám thông thường. Bên ngoài thân được phủ lớp sơn Epoxy dày khoảng 150 micron, chống ăn mòn hiệu quả trong nhiều môi trường khắc nghiệt.

• Đĩa van (Disc): Hai cánh van được làm từ inox 316, có khả năng chống gỉ sét và ăn mòn hóa học tuyệt vời, đặc biệt khi làm việc trong môi trường nước biển hoặc hóa chất nhẹ.

• Lò xo (Spring): Bộ phận tạo lực đóng nhanh được làm từ inox 316, đảm bảo độ đàn hồi và bền bỉ sau hàng triệu chu kỳ đóng mở.

• Gioăng làm kín (Seat): Tùy theo ứng dụng, gioăng có thể là EPDM (cao su tổng hợp) cho nước sạch, nước lạnh hoặc Viton (FKM) cho nhiệt độ cao và hóa chất. Vật liệu gioăng được lắp đặt trên đĩa hoặc trên thân van, tạo độ kín khít tuyệt đối khi van đóng.

Áp suất làm việc và dải nhiệt độ vận hành tối đa

• Áp suất làm việc: Van CB3448 có khả năng chịu áp suất tối đa lên đến 16 bar (PN16) hoặc 25 bar (PN25), tùy theo tiêu chuẩn và kích thước. Nó cũng tương thích với mặt bích ANSI 150.

• Dải nhiệt độ: Phụ thuộc vào vật liệu gioăng làm kín:

  • Với gioăng EPDM: nhiệt độ làm việc từ -10°C đến +90°C.

  • Với gioăng Viton: nhiệt độ làm việc từ -10°C đến +180°C.

Bảng quy cách kích thước và trọng lượng (DN50 - DN600)

Van Tecofi CB3448 được sản xuất với dải kích thước đa dạng từ DN50 đến DN600, đáp ứng hầu hết các nhu cầu lắp đặt trong hệ thống công nghiệp và dân dụng.

(Lưu ý: Bảng kích thước trên chỉ mang tính chất tham khảo. Kích thước chính xác có thể thay đổi theo từng lô sản xuất. Vui lòng liên hệ để nhận bảng vẽ kỹ thuật chi tiết.)

Tiêu chuẩn kết nối mặt bích (Wafer PN10/16/25, ANSI 150)

Van được thiết kế dạng wafer (kẹp giữa các mặt bích) với chiều dài thân ngắn (Short Face-to-Face) tuân theo tiêu chuẩn EN 558 Series 52. Nó tương thích với các mặt bích đối ứng theo tiêu chuẩn:

• PN10, PN16, PN25 (EN 1092-2)

• ANSI B16.5 Class 150

Điều này giúp van có thể dễ dàng lắp đặt và thay thế trên các hệ thống đường ống có sẵn mà không cần thay đổi mặt bích.

Đặc điểm nổi bật và ưu điểm vận hành của Model CB3448

Tecofi CB3448 không chỉ là một van một chiều thông thường, nó được tối ưu hóa để mang lại hiệu suất vận hành cao nhất cho hệ thống.

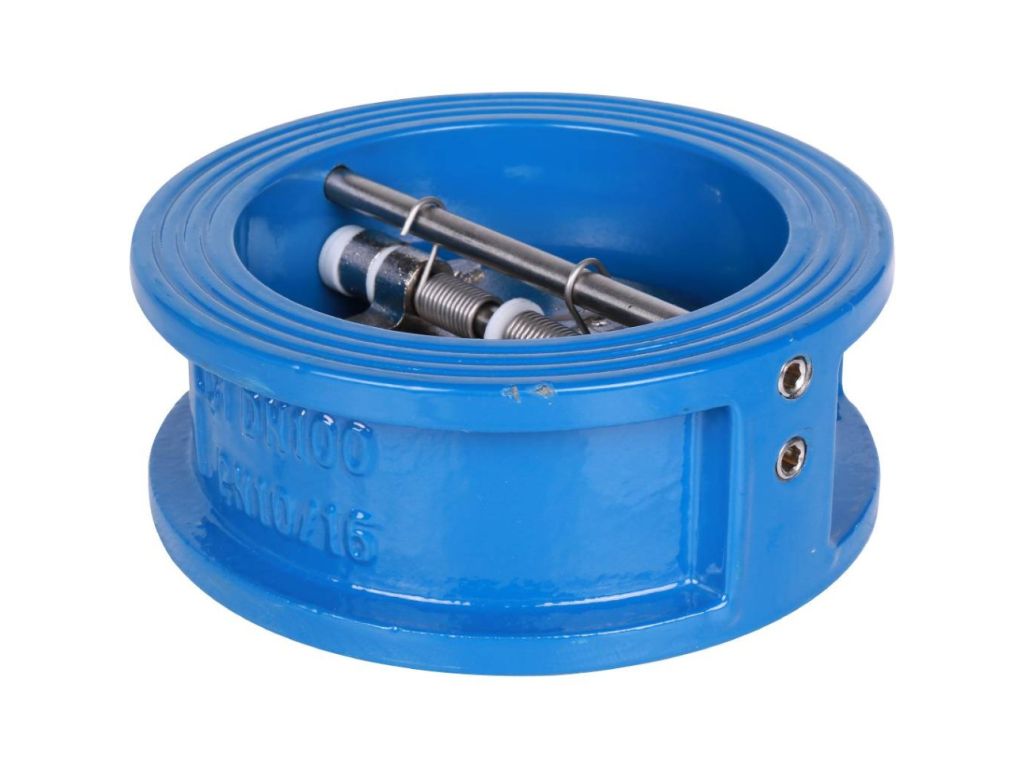

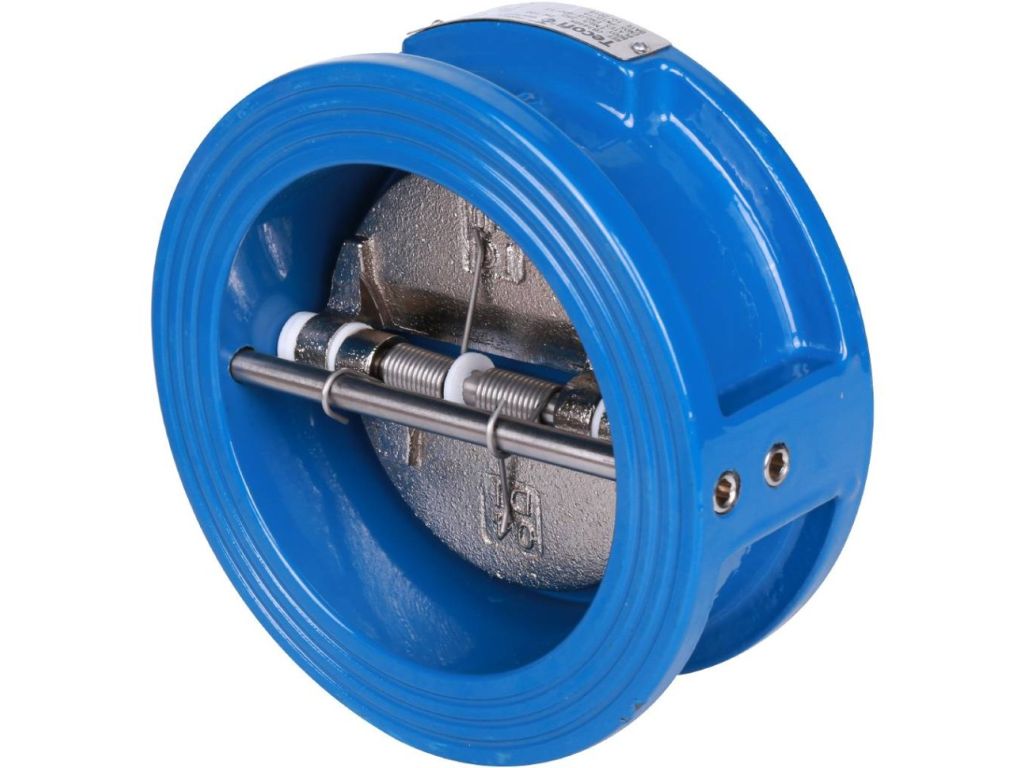

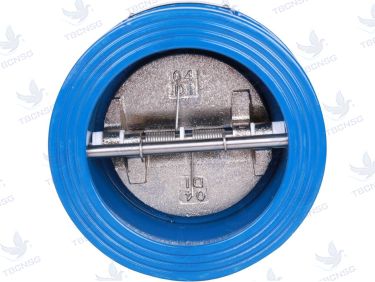

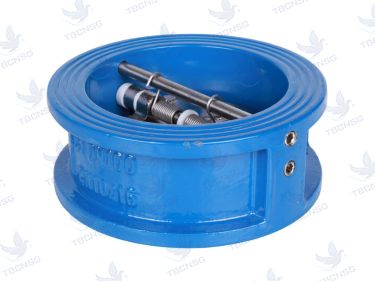

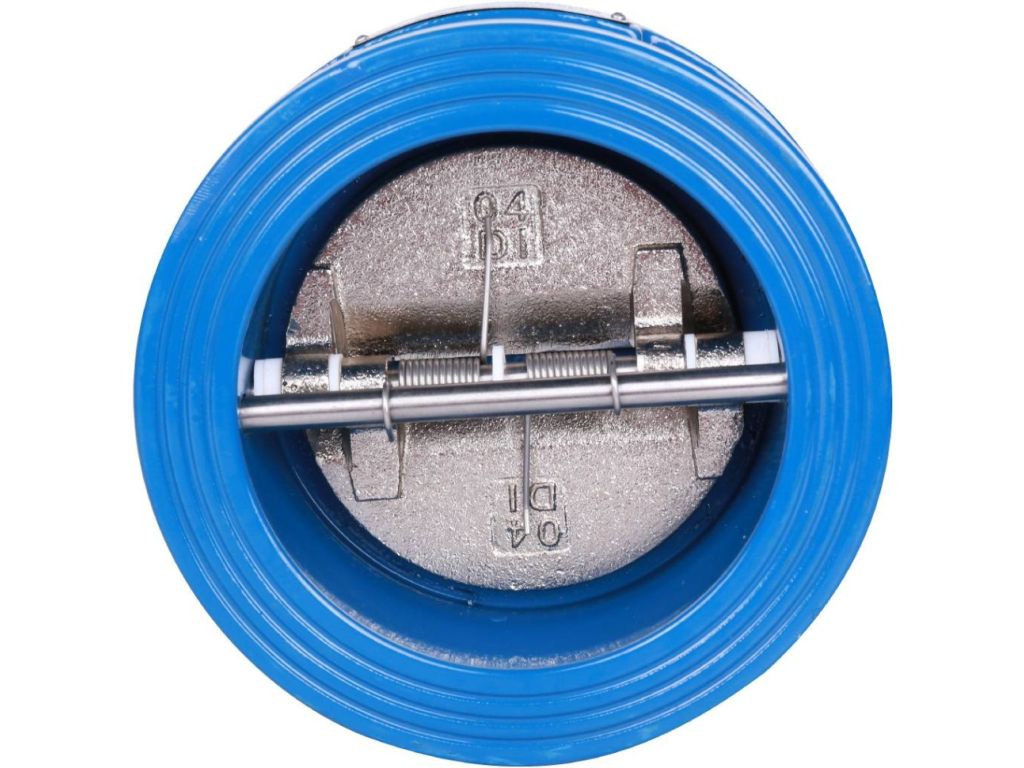

Thiết kế hai cánh bướm (Dual Plate) tối ưu hóa dòng chảy

Không giống như van một chiều dạng cánh lật hay piston, thiết kế hai cánh của CB3448 cho phép dòng chảy đi qua van một cách thẳng và ít bị cản trở hơn. Hai đĩa van mở ra khi có dòng chảy thuận và xoay quanh một trục trung tâm. Thiết kế này làm giảm tổn thất áp suất qua van, giúp tiết kiệm năng lượng cho bơm.

Cơ chế lò xo đóng nhanh giúp triệt tiêu hiện tượng va đập thủy lực (Water Hammer)

Va đập thủy lực (Water Hammer) là kẻ thù số một của các hệ thống đường ống, đặc biệt khi bơm dừng đột ngột. Nhờ có lò xo inox tích hợp, van đóng lại tức thời ngay khi lưu lượng dòng chảy giảm hoặc đảo chiều, trước khi dòng ngược có thể hình thành và gây ra búa nước. Điều này bảo vệ bơm, đường ống và các thiết bị đo lường khỏi những hư hỏng nghiêm trọng.

Thân van gang dẻo phủ Epoxy chống ăn mòn môi trường

Vật liệu gang dẻo GGG50 kết hợp với lớp phủ Epoxy tạo nên một "lớp áo giáp" vững chắc cho thân van, chống lại sự ăn mòn từ môi trường bên ngoài cũng như tác động hóa học từ môi chất bên trong. Điều này kéo dài tuổi thọ của van một cách đáng kể, ngay cả khi lắp đặt ngoài trời hoặc trong môi trường ẩm ướt.

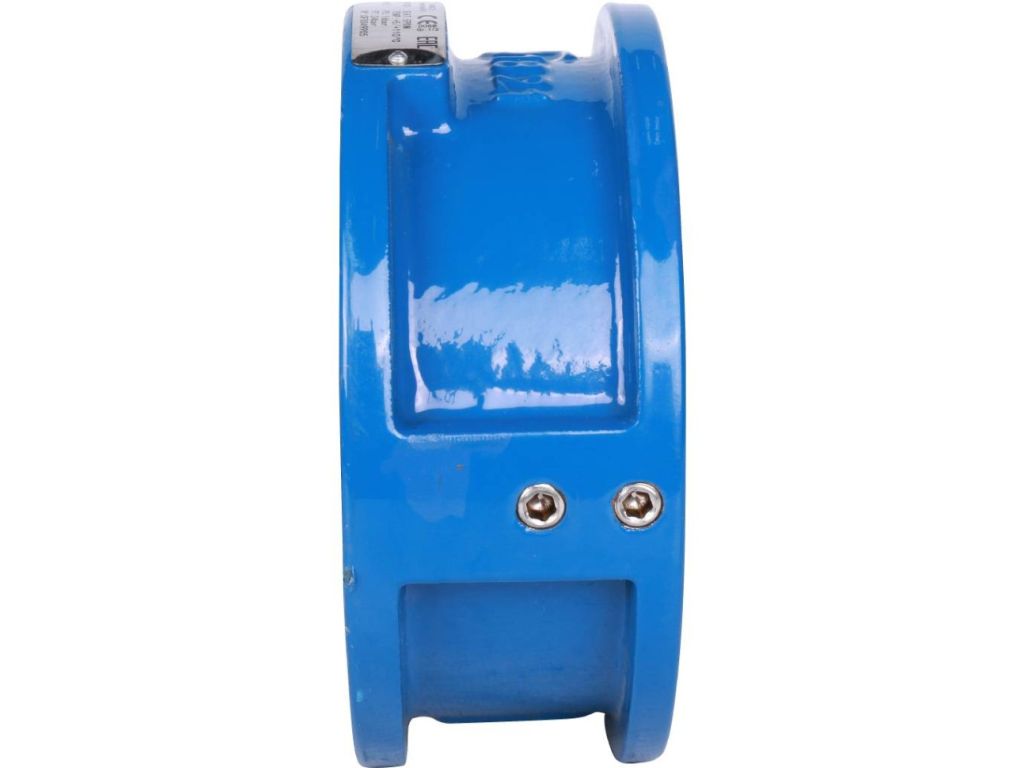

Kích thước nhỏ gọn (Short Face-to-Face) tiết kiệmkhông gian lắp đặt

Với chiều dài thân van (khoảng cách giữa hai mặt bích) rất ngắn, van một chiều Tecofi CB3448 chiếm rất ít không gian trên đường ống. Điều này đặc biệt hữu ích trong các phòng kỹ thuật chật hẹp, trạm bơm, hay các hệ thống yêu cầu lắp đặt compact.

Ứng dụng thực tế của Van một chiều Tecofi CB3448 trong hệ thống cơ điện

Với những ưu điểm vượt trội về kỹ thuật, van Tecofi CB3448 được ứng dụng rộng rãi trong nhiều lĩnh vực.

Hệ thống điều hòa không khí (HVAC) và làm lạnh trung tâm (Chiller)

Trong các tòa nhà cao tầng, khu trung tâm thương mại, bệnh viện, hệ thống Chiller và HVAC cần hàng trăm van một chiều để ngăn dòng nước lạnh chảy ngược khi bơm dừng. Tecofi CB3448 là lựa chọn lý tưởng nhờ tổn thất áp suất thấp, lắp đặt dễ dàng trong các trục kỹ thuật chật hẹp và độ bền cao.

Mạng lưới cấp thoát nước và xử lý nước thải công nghiệp

Từ các nhà máy nước sạch, trạm bơm tăng áp cho đến hệ thống xử lý nước thải tập trung, van CB3448 đảm nhận vai trò quan trọng trong việc bảo vệ bơm và thiết bị. Khả năng chống ăn mòn của vật liệu giúp van hoạt động ổn định trong môi trường nước thải có lẫn hóa chất.

Hệ thống phòng cháy chữa cháy (PCCC) nhà cao tầng

Yêu cầu hàng đầu của hệ thống PCCC là độ tin cậy tuyệt đối. Van một chiều Tecofi CB3448 được chứng nhận đạt tiêu chuẩn an toàn phòng cháy, đảm bảo đóng kín hoàn toàn để giữ áp suất trong đường ống, sẵn sàng hoạt động ngay khi có sự cố.

Ứng dụng trong ngành thực phẩm, dệt nhuộm và hóa chất nhẹ

Trong các ngành sản xuất thực phẩm, đồ uống, dệt nhuộm, van thường xuyên tiếp xúc với các chất lỏng có tính ăn mòn nhẹ. Với đĩa van bằng inox 316 và các lựa chọn gioăng phù hợp, CB3448 đáp ứng tốt các yêu cầu vệ sinh và kháng hóa chất cơ bản.

Hướng dẫn lắp đặt và bảo trì Van một chiều cánh bướm Tecofi

Lắp đặt và bảo trì đúng cách sẽ giúp van phát huy tối đa hiệu suất và kéo dài tuổi thọ.

Lưu ý về chiều dòng chảy và định hướng lắp đặt (Nằm ngang/Thẳng đứng)

• Chiều dòng chảy: Trên thân van có mũi tên chỉ rõ chiều dòng chảy (thường là "FLOW" hoặc mũi tên đúc nổi). Phải lắp van sao cho chiều mũi tên trùng với chiều dòng chảy thực tế trong đường ống.

• Hướng lắp đặt: Van một chiều Tecofi CB3448 có thể lắp trên đường ống nằm ngang hoặc thẳng đứng. Khi lắp trên đường ống đứng, cần đảm bảo dòng chảy đi từ dưới lên trên để trọng lực hỗ trợ cho quá trình đóng van khi không có dòng chảy.

Khoảng cách lắp đặt tiêu chuẩn so với bơm và phụ kiện đường ống

Để tránh nhiễu loạn dòng chảy ảnh hưởng đến hoạt động của van, nên lắp đặt van với một khoảng cách nhất định so với các thiết bị khác:

• Khoảng cách tối thiểu từ đầu ra của bơm đến van: 5-10 lần đường kính ống.

• Tránh lắp van ngay sát sau các co, cút, hoặc van điều khiển gây xoáy dòng.

Quy trình kiểm tra và bảo dưỡng định kỳ lớp đệm làm kín (Seat)

Van một chiều dual plate ít phải bảo trì, nhưng vẫn cần kiểm tra định kỳ:

1. Quan sát bên ngoài: Kiểm tra lớp sơn Epoxy có bị trầy xước, bong tróc hay không.

2. Kiểm tra hoạt động: Lắng nghe âm thanh đóng mở của van, nếu có tiếng kêu lạ hoặc rung động bất thường, cần kiểm tra ngay.

3. Bảo dưỡng định kỳ (1-2 năm/lần): Tháo van ra khỏi đường ống, vệ sinh sạch sẽ các cánh van và gioăng. Kiểm tra độ mòn của gioăng làm kín (seat) và lò xo. Nếu phát hiện nứt, vỡ, mất đàn hồi thì cần thay thế ngay.

Cách phân biệt Van một chiều Tecofi CB3448 chính hãng và hàng giả

Trên thị trường hiện nay xuất hiện một số sản phẩm giả nhái thương hiệu Tecofi. Để tránh mua phải hàng kém chất lượng, bạn cần lưu ý:

Nhận biết qua nhãn mác, dập nổi thương hiệu và màu sơn Epoxy đặc trưng

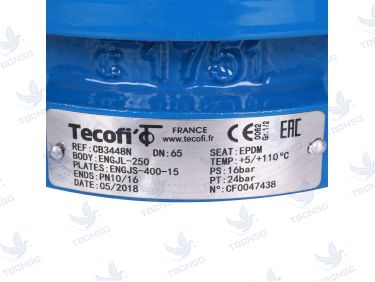

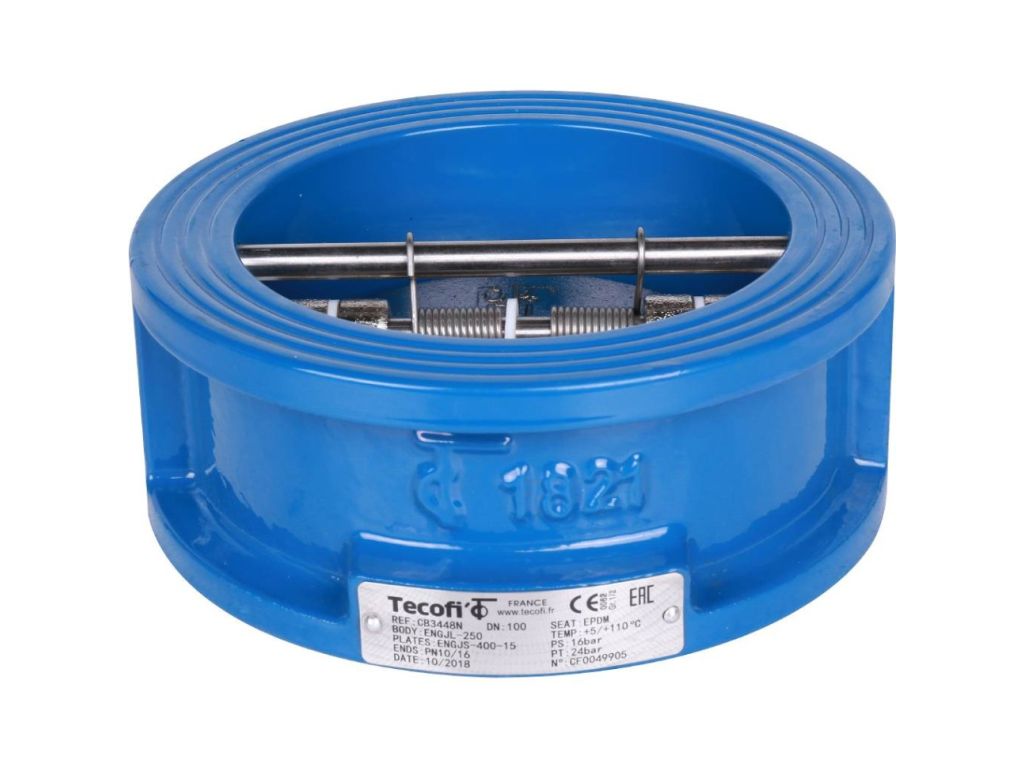

• Nhãn mác: Van chính hãng có nhãn mác in sắc nét, đầy đủ thông tin model (CB3448), áp suất (PN16/25), kích thước và xuất xứ "Made in France". Tem nhãn được dán chắc chắn, khó bong tróc.

• Dập nổi: Thương hiệu "Tecofi", ký hiệu van và các thông số kỹ thuật được đúc hoặc dập nổi rõ ràng, sắc cạnh trên thân van.

• Màu sơn Epoxy: Lớp sơn Epoxy trên van chính hãng có màu xanh dương đặc trưng, mịn, đều màu, độ bám dính cao và không bị phồng rộp.

Kiểm tra bộ chứng từ đi kèm (CO, CQ, Packing List) từ nhà sản xuất Tecofi

Đây là bằng chứng xác thực nhất về nguồn gốc sản phẩm. Nhà cung cấp uy tín sẽ luôn cung cấp đầy đủ:

• CO (Chứng nhận xuất xứ): Xác nhận van được sản xuất tại Pháp.

• CQ (Chứng nhận chất lượng): Xác nhận van đạt các tiêu chuẩn chất lượng, bao gồm kết quả kiểm tra vật liệu và thử nghiệm áp suất.

• Packing List: Danh sách đóng gói chi tiết.

Địa chỉ cung cấp Van một chiều Tecofi CB3448 uy tín, đầy đủ CO/CQ

Việc lựa chọn một nhà cung cấp uy tín quyết định đến chất lượng và giá trị của cả dự án.

Chính sách bảo hành và hỗ trợ kỹ thuật sau bán hàng

Một đơn vị phân phối chuyên nghiệp không chỉ cung cấp sản phẩm mà còn đồng hành cùng khách hàng trong suốt quá trình sử dụng. Họ cam kết:

• Cung cấp sản phẩm chính hãng 100% Tecofi Pháp, kèm CO/CQ đầy đủ.

• Chính sách bảo hành dài hạn, rõ ràng.

• Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn, hỗ trợ lựa chọn sản phẩm phù hợp, lên bản vẽ kỹ thuật và giải đáp các vấn đề trong quá trình lắp đặt, vận hành.

Yêu cầu báo giá và tư vấn giải pháp kỹ thuật tối ưu chi phí

Để nhận được báo giá tốt nhất và giải pháp kỹ thuật tối ưu cho hệ thống của mình, hãy liên hệ với chúng tôi ngay hôm nay.

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn tự hào là nhà nhập khẩu và phân phối hàng đầu các thiết bị công nghiệp, van điều khiển và thiết bị cơ điện chính hãng tại thị trường Việt Nam. Chúng tôi cam kết cung cấp các sản phẩm như van một chiều Tecofi CB3448 với chất lượng đảm bảo, nguồn gốc xuất xứ rõ ràng, đi kèm chứng từ CO, CQ đầy đủ. Đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ, phục vụ các nhà máy và hệ thống kỹ thuật từ khâu tư vấn, lựa chọn sản phẩm đến hướng dẫn lắp đặt và bảo trì.
