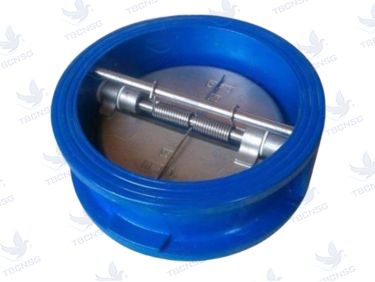

Van một chiều cánh bướm Shinyi WBCX là gì?
Van một chiều cánh bướm Shinyi WBCX là dòng van một chiều dạng kẹp Wafer (Wafer type) được thiết kế với đĩa van gồm hai nửa hình bán nguyệt đối xứng dạng cánh bướm. Hai nửa cánh này được gắn trên trục định vị trung tâm và liên kết với nhau bằng lò xo xoắn, cho phép đóng mở nhanh chóng theo dòng chảy và giảm thiểu tối đa sự va đập thủy lực (hiện tượng búa nước) trong đường ống.
Với kết cấu nhỏ gọn kiểu kẹp bích Wafer, van Shinyi WBCX giúp tiết kiệm đáng kể không gian lắp đặt, phù hợp cho các hệ thống đường ống có mặt bằng hạn chế như hệ thống phòng cháy chữa cháy, hệ thống cấp thoát nước, điều hòa thông gió và các hệ thống công nghiệp khác.
Cấu tạo và nguyên lý hoạt động của van một chiều cánh bướm WBCX

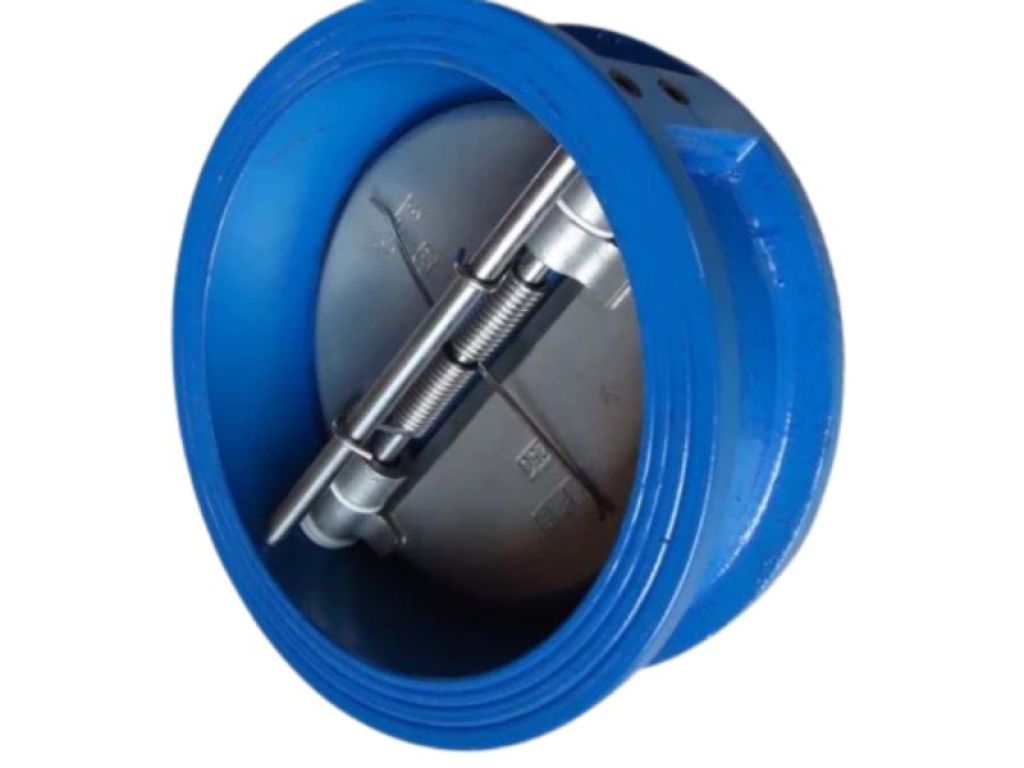

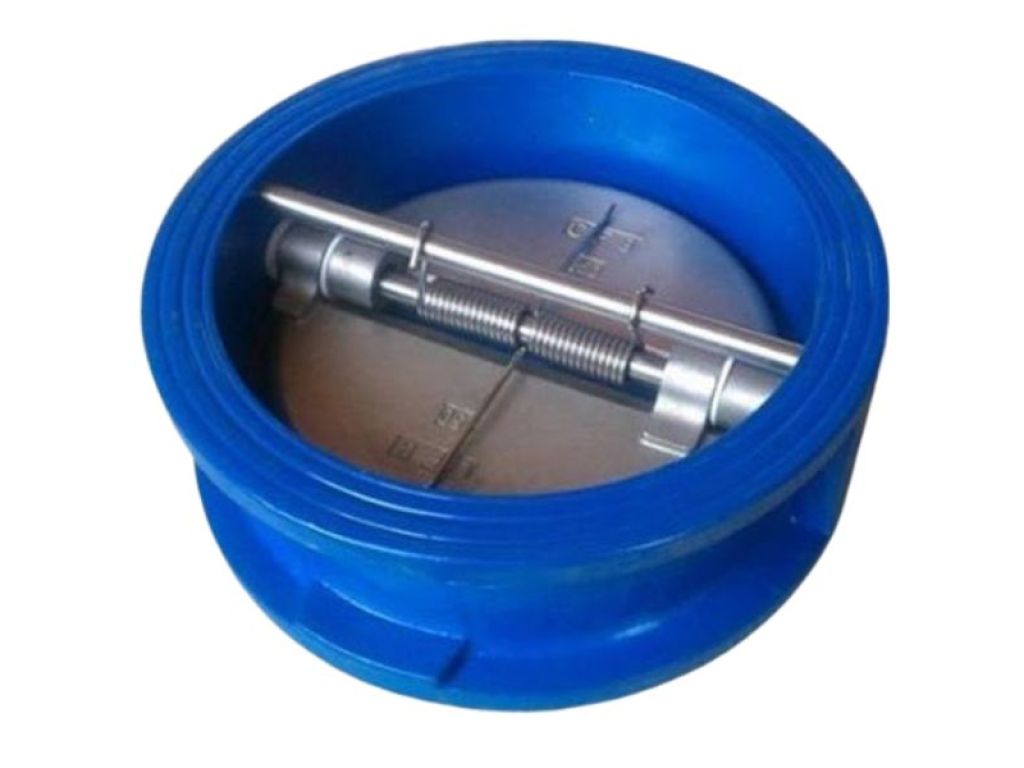

Cấu tạo chi tiết
- Đĩa van: Gồm hai nửa hình bán nguyệt đối xứng dạng cánh bướm, vật liệu inox 304 chống ăn mòn, chịu được môi trường nước và hóa chất nhẹ.
- Trục định vị trung tâm: Giữ và dẫn hướng cho hai nửa cánh van xoay quanh trục, đảm bảo hành trình đóng mở chính xác.
- Lò xo xoắn: Tạo lực hồi phục giúp cánh van tự động đóng lại khi dòng chảy ngưng hoặc đảo chiều.

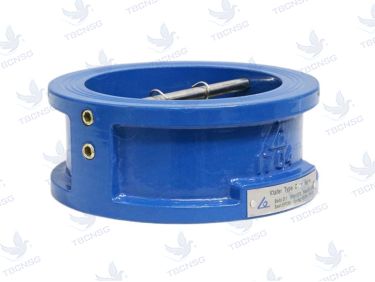

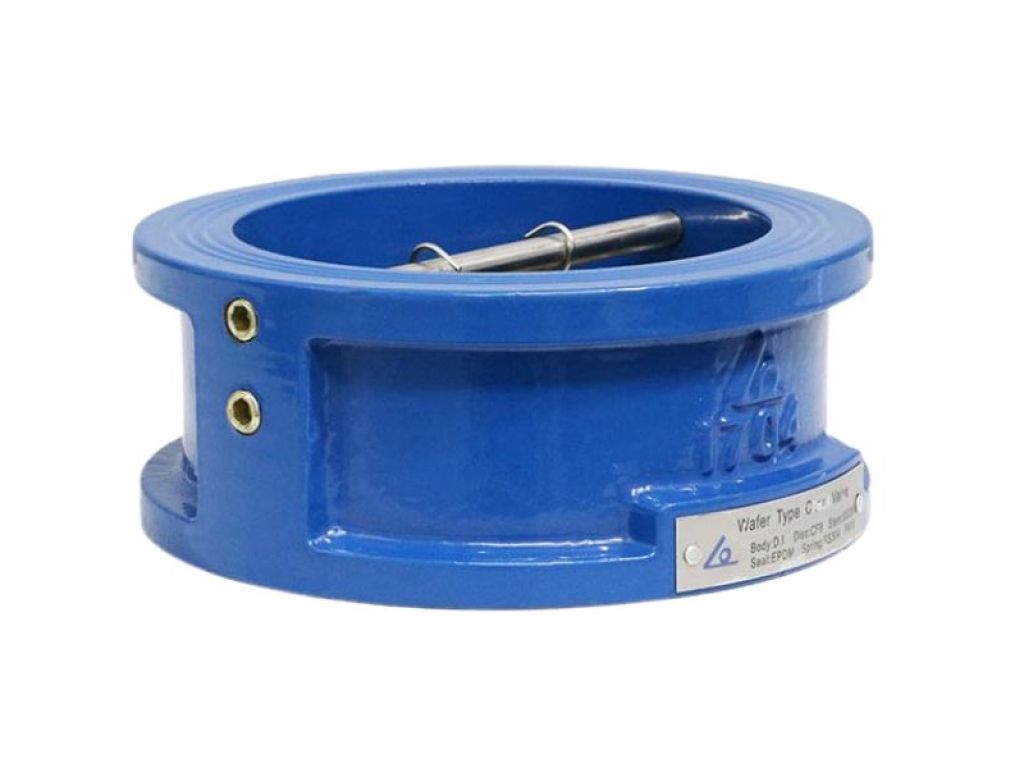

- Thân van: Chế tạo bằng gang cầu (ductile iron) có độ bền cơ học cao, chống ăn mòn và chịu áp lực tốt.
- Kiểu kết nối: Kẹp bích Wafer, lắp đặt giữa hai mặt bích của đường ống, tiết kiệm không gian và chi phí vật tư.
Nguyên lý hoạt động
Khi dòng chảy đi theo chiều thuận, áp lực dòng lưu chất sẽ đẩy hai nửa cánh bướm mở ra quanh trục trung tâm, cho phép lưu chất đi qua dễ dàng. Khi dòng chảy ngưng hoặc có xu hướng đảo chiều, lực đàn hồi của lò xo xoắn kết hợp với áp lực ngược sẽ nhanh chóng đóng hai nửa cánh van lại, ngăn không cho dòng chảy quay trở lại.
Nhờ cơ chế đóng mở nhanh và hành trình cánh van ngắn, van một chiều cánh bướm Shinyi WBCX hạn chế tối đa hiện tượng búa nước - nguyên nhân gây rung lắc, ồn và hư hại đường ống trong các hệ thống có lưu lượng lớn.

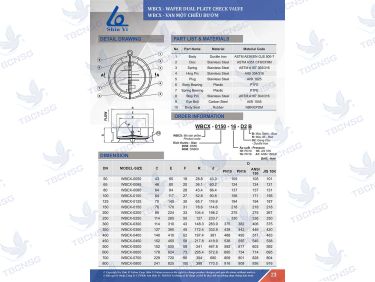

Thông số kỹ thuật van một chiều cánh bướm Shinyi WBCX
| Thông số | Chi tiết |
|---|---|
| Model | WBCX |
| Loại van | Van một chiều cánh bướm dạng kẹp Wafer |
| Kích cỡ | DN50 đến DN800 |
| Áp lực làm việc | PN10 / PN16 |
| Vật liệu thân van | Gang cầu (Ductile Iron) |
| Vật liệu đĩa van | Inox 304 |
| Kết cấu đĩa van | Hai nửa hình bán nguyệt đối xứng dạng cánh bướm |
| Cơ cấu hồi phục | Lò xo xoắn liên kết hai nửa cánh van |
| Kiểu kết nối | Kẹp bích Wafer |
| Ứng dụng tiêu biểu | Hệ thống PCCC, đường ống không gian hẹp |
Ưu điểm nổi bật của van một chiều cánh bướm Shinyi WBCX
- Giảm thiểu hiện tượng búa nước: Hai nửa cánh bướm đóng mở nhanh theo dòng chảy, hạn chế va đập thủy lực và bảo vệ đường ống.
- Chống ăn mòn tốt: Đĩa van inox 304 kết hợp thân gang cầu cho tuổi thọ cao trong môi trường nước và ẩm.
- Thiết kế nhỏ gọn: Kiểu kẹp Wafer tiết kiệm không gian, phù hợp đường ống có mặt bằng hạn chế.
- Lắp đặt nhanh chóng: Kẹp giữa hai mặt bích, giảm thời gian thi công và chi phí phụ kiện.
- Độ kín cao: Cơ cấu lò xo xoắn đảm bảo cánh van đóng kín, ngăn dòng chảy ngược hiệu quả.
- Dải kích cỡ đa dạng: Từ DN50 đến DN800 đáp ứng nhiều quy mô hệ thống khác nhau.
- Áp lực làm việc ổn định: PN10/PN16 phù hợp nhiều điều kiện vận hành công nghiệp.
Ứng dụng của van một chiều cánh bướm Shinyi WBCX
Hệ thống phòng cháy chữa cháy (PCCC)
Van một chiều WBCX được sử dụng phổ biến trong hệ thống PCCC để ngăn dòng chảy ngược, bảo vệ bơm chữa cháy và duy trì áp lực ổn định trên đường ống chữa cháy. Khả năng giảm búa nước giúp hệ thống vận hành an toàn khi bơm khởi động hoặc dừng đột ngột.
Hệ thống cấp thoát nước
Van giúp ngăn nước chảy ngược trong các trạm bơm, đường ống cấp nước sinh hoạt, nước công nghiệp và hệ thống thoát nước, bảo vệ thiết bị bơm khỏi hư hại do dòng chảy nghịch.
Hệ thống điều hòa, thông gió và xử lý nước
Van phù hợp cho các hệ thống HVAC, xử lý nước thải, tuần hoàn nước làm mát và nhiều ứng dụng công nghiệp yêu cầu van một chiều gọn nhẹ, đóng mở nhanh.
Hướng dẫn lắp đặt và bảo quản van một chiều cánh bướm WBCX
- Lắp van giữa hai mặt bích, đảm bảo mũi tên chỉ chiều dòng chảy trên thân van trùng với hướng dòng chảy thực tế.
- Vệ sinh mặt bích và gioăng làm kín trước khi siết bu lông, siết đều theo thứ tự đối xứng để tránh biến dạng.
- Không lắp van ở vị trí chịu rung động mạnh hoặc va đập trực tiếp từ thiết bị khác.
- Kiểm tra định kỳ khả năng đóng mở của cánh van, loại bỏ cặn bẩn, rác bám trên đĩa van và trục quay.
- Bảo dưỡng theo khuyến nghị của nhà sản xuất để duy trì độ kín và tuổi thọ van.
Vì sao nên mua van một chiều cánh bướm Shinyi WBCX tại TBCNSG.com
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi mang đến cho khách hàng:
- Sản phẩm van một chiều cánh bướm Shinyi WBCX chính hãng, đầy đủ kích cỡ DN50 đến DN800.
- Tư vấn kỹ thuật miễn phí, hỗ trợ chọn đúng loại van theo nhu cầu hệ thống.
- Giá thành cạnh tranh, chính sách chiết khấu hấp dẫn cho đại lý và dự án.
- Hàng có sẵn kho, giao hàng nhanh chóng trên toàn quốc.
- Bảo hành đầy đủ, hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
