Van một chiều cánh bướm DHC Hàn Quốc là dòng van chống chảy ngược được ưa chuộng hàng đầu trong các hệ thống PCCC, cấp thoát nước và HVAC tại Việt Nam. Với thiết kế Wafer mỏng gọn, đĩa đôi bán nguyệt Inox 304 và cơ chế trợ lực lò xo, sản phẩm giúp đóng kín nhanh, hạn chế tối đa hiện tượng búa nước và tối ưu không gian lắp đặt. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, bảng giá tham khảo và hướng dẫn chọn mua van 1 chiều cánh bướm DHC chính hãng từ nhà phân phối uy tín.

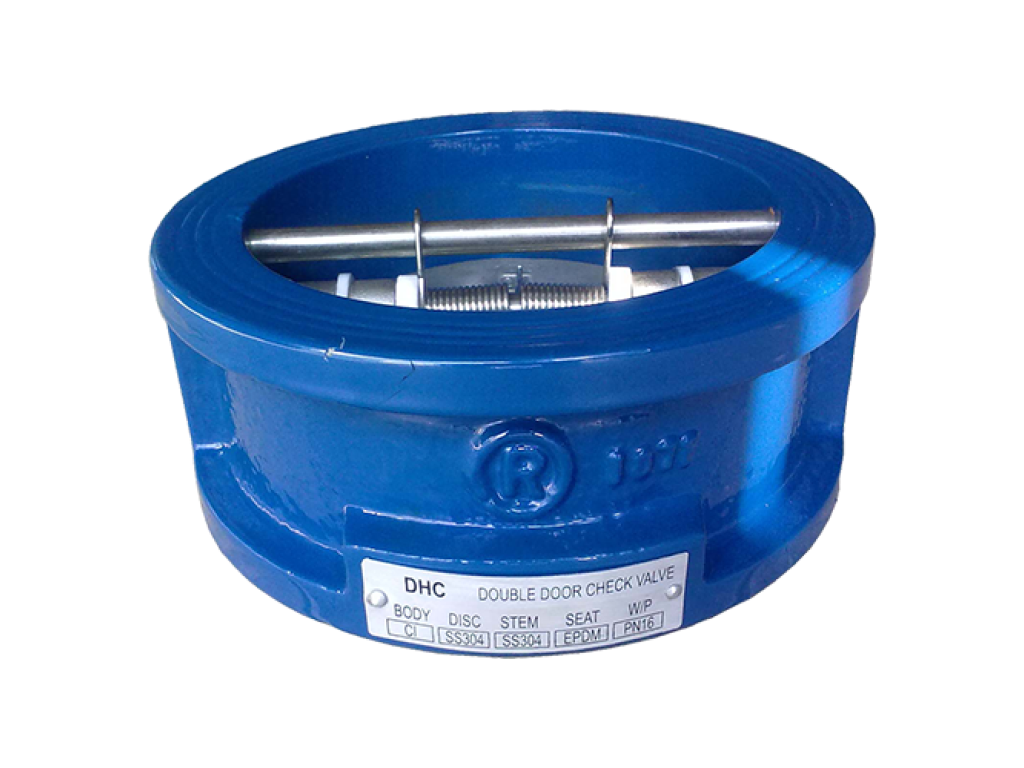

Van một chiều cánh bướm DHC (hay còn gọi là van 1 chiều bướm DHC, wafer check valve DHC) là thiết bị cơ khí được lắp đặt trên đường ống nhằm chỉ cho phép dòng chất lỏng hoặc khí chảy theo một hướng nhất định. Khi dòng chảy đúng chiều, hai cánh bướm bán nguyệt mở ra nhờ lực đẩy của lưu chất. Khi dòng chảy đảo chiều hoặc áp lực ngược xuất hiện, lò xo xoắn sẽ ép hai cánh bướm khép kín lại, ngăn hoàn toàn dòng lưu chất quay trở lại.
Vai trò quan trọng nhất của van một chiều cánh bướm DHC là bảo vệ máy bơm, thiết bị và toàn bộ hệ thống đường ống khỏi hiện tượng chảy ngược. Trong các trạm bơm cấp nước, khi máy bơm đột ngột dừng hoạt động, cột áp ngược có thể gây ra hiện tượng búa nước (water hammer) làm nứt vỡ đường ống, hỏng cánh bơm hoặc làm sai lệch đồng hồ đo áp suất. Van một chiều cánh bướm DHC với cơ chế đóng nhanh nhờ trợ lực lò xo giúp triệt tiêu rủi ro này hiệu quả hơn nhiều so với van một chiều lá lật truyền thống.
DHC là thương hiệu van công nghiệp nổi tiếng đến từ Hàn Quốc, chuyên sản xuất các dòng van bướm, van một chiều, van cổng, van giảm áp và phụ kiện đường ống theo tiêu chuẩn quốc tế. Các sản phẩm của DHC được sản xuất trên dây chuyền hiện đại, kiểm định nghiêm ngặt theo tiêu chuẩn API 594, DIN 3202, JIS và BS, đáp ứng yêu cầu khắt khe của các công trình công nghiệp, tòa nhà cao tầng và hệ thống PCCC.
Tại thị trường Việt Nam, van một chiều cánh bướm DHC Hàn Quốc được các kỹ sư M&E, nhà thầu PCCC và chủ đầu tư tin chọn nhờ sự cân bằng giữa chất lượng, độ bền và giá thành hợp lý. Sản phẩm có mặt trong nhiều dự án trọng điểm từ nhà máy sản xuất, khu công nghiệp đến các tòa nhà thương mại, bệnh viện và trung tâm thương mại trên toàn quốc.
Dưới đây là bảng thông số kỹ thuật tổng hợp của van một chiều cánh bướm DHC Hàn Quốc, giúp kỹ sư và nhà thầu dễ dàng đối chiếu khi thiết kế bản vẽ M&E:
| Thông số | Chi tiết |
|---|---|
| Dải kích thước | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800 |
| Áp lực làm việc | PN10, PN16 (tùy theo yêu cầu dự án) |
| Nhiệt độ làm việc | -10°C đến 120°C (với gioăng EPDM), -10°C đến 80°C (với gioăng NBR) |
| Vật liệu thân van | Gang cầu (Ductile Iron) phủ epoxy, gang xám phủ epoxy |
| Vật liệu đĩa van | Inox 304 hoặc Inox 316 (tùy chọn) |
| Vật liệu lò xo | Inox 304 hoặc Inox 316 |
| Vật liệu gioăng làm kín | EPDM hoặc NBR |
| Kiểu kết nối | Kẹp bích Wafer giữa hai mặt bích |
| Tiêu chuẩn mặt bích | JIS 10K, BS PN16, ANSI 150, DIN 3202 |
| Tiêu chuẩn thiết kế | API 594, DIN 3202 |
| Hướng dòng chảy | Mũi tên dập nổi trên thân van |
| Môi trường sử dụng | Nước sạch, nước thải, nước biển, hóa chất nhẹ, dầu, khí |
Van một chiều cánh bướm DHC được thiết kế theo tiêu chuẩn API 594 và DIN 3202, đảm bảo khả năng đóng kín và tuổi thọ vận hành vượt trội. Kiểu kết nối Wafer cho phép van được kẹp chặt giữa hai mặt bích của đường ống, giúp tiết kiệm đáng kể không gian lắp đặt so với các dòng van một chiều có mặt bích liền.
Sản phẩm tương thích với nhiều tiêu chuẩn mặt bích phổ biến tại Việt Nam như JIS 10K (Nhật Bản), BS PN16 (Anh), ANSI 150 (Mỹ) và DIN (Đức). Khi lựa chọn van, kỹ sư cần xác định rõ tiêu chuẩn mặt bích của đường ống để đặt hàng đúng quy cách, tránh tình trạng lệch lỗ bu lông khi thi công thực tế. Đây là lưu ý quan trọng giúp nhà thầu tiết kiệm thời gian và chi phí phát sinh.
Bạn cần tư vấn quy cách và tiêu chuẩn kết nối van DHC cho bản vẽ thiết kế? Liên hệ Kỹ sư tư vấn ngay để nhận bản vẽ chi tiết và catalog chính hãng.
Van một chiều cánh bướm DHC được cấu thành từ các bộ phận chính sau:
Nguyên lý hoạt động của van một chiều cánh bướm DHC diễn ra hoàn toàn tự động, không cần đến tác động của con người hay thiết bị điều khiển bên ngoài:
Van một chiều cánh bướm DHC sở hữu thiết kế Wafer mỏng gọn, chỉ chiếm một khoảng không gian rất nhỏ trên đường ống. So với van một chiều lá lật có mặt bích liền, van Wafer DHC giúp tiết kiệm đáng kể diện tích lắp đặt, đặc biệt quan trọng trong các trạm bơm có không gian hẹp hoặc các tòa nhà cao tầng có phòng kỹ thuật giới hạn. Trọng lượng nhẹ cũng giúp giảm tải trọng lên đường ống và hệ thống giá đỡ, tối ưu chi phí lắp đặt tổng thể cho công trình.
Đây là ưu điểm vượt trội nhất của van một chiều cánh bướm DHC so với các dòng van một chiều truyền thống. Nhờ lực trợ lực của lò xo xoắn, hai cánh bướm khép lại chỉ trong vài phần giây ngay khi dòng chảy có dấu hiệu đảo chiều. Cơ chế đóng nhanh này giúp triệt tiêu hiện tượng búa nước (water hammer) – nguyên nhân hàng đầu gây nứt vỡ đường ống, hỏng máy bơm và các thiết bị đo áp suất trong trạm bơm cao tầng. Đây chính là lý do các kỹ sư thiết kế hệ thống PCCC và cấp nước thường ưu tiên lựa chọn van cánh bướm DHC cho các vị trí sau máy bơm.
Hai đĩa bán nguyệt của van được chế tạo từ Inox 304 (hoặc Inox 316 cho môi trường ăn mòn cao), có khả năng chống gỉ sét và ăn mòn hóa học vượt trội. Bề mặt đĩa được gia công nhẵn bóng giúp giảm ma sát, hạn chế bám cặn và tăng tuổi thọ vận hành. Kết hợp với thân gang cầu phủ epoxy và gioăng EPDM/NBR chất lượng cao, van một chiều cánh bướm DHC có thể hoạt động bền bỉ trong nhiều năm mà không cần bảo trì phức tạp.
Trong hệ thống PCCC, van một chiều cánh bướm DHC được lắp đặt sau máy bơm chữa cháy để ngăn nước từ hệ thống đường ống quay trở lại bơm khi bơm ngừng hoạt động. Khả năng đóng kín nhanh và chống búa nước giúp bảo vệ máy bơm và toàn bộ hệ thống ống chữa cháy – yếu tố sống còn đối với an toàn công trình. Tương tự, trong các trạm bơm cấp nước sinh hoạt và công nghiệp, van DHC đảm bảo dòng nước chỉ chảy một chiều, bảo vệ bơm và đồng hồ đo áp suất khỏi hư hại do áp lực ngược.
Trong hệ thống HVAC (điều hòa không khí trung tâm), van một chiều cánh bướm DHC được sử dụng trên các đường ống nước lạnh, nước nóng và đường hồi để đảm bảo dòng chảy đúng hướng, ngăn hiện tượng chảy ngược làm giảm hiệu suất làm lạnh và hỏng thiết bị. Trong hệ thống cấp thoát nước tòa nhà cao tầng và khu công nghiệp, van DHC giúp kiểm soát dòng chảy hiệu quả, bảo vệ đồng hồ nước và các thiết bị đo lường khác.
Với vật liệu Inox 304 và gioăng EPDM/NBR, van một chiều cánh bướm DHC có thể hoạt động trong môi trường nước thải sinh hoạt, nước thải công nghiệp và các dung dịch hóa chất nhẹ. Van giúp ngăn dòng chảy ngược trong các trạm xử lý nước thải, bảo vệ máy bơm bùn và hệ thống đường ống khỏi tắc nghẽn, hư hại.
Dưới đây là bảng giá tham khảo van một chiều cánh bướm DHC Hàn Quốc theo các kích thước phổ biến. Giá thực tế có thể thay đổi tùy theo vật liệu (Inox 304/316), tiêu chuẩn mặt bích, số lượng đơn hàng và chính sách chiết khấu dự án:
| Kích thước (DN) | Áp lực | Vật liệu thân | Giá tham khảo (VNĐ) |
|---|---|---|---|
| DN50 | PN16 | Gang cầu phủ epoxy | Liên hệ báo giá |
| DN65 | PN16 | Gang cầu phủ epoxy | Liên hệ báo giá |
| DN80 | PN16 | Gang cầu phủ epoxy | Liên hệ báo giá |
| DN100 | PN16 | Gang cầu phủ epoxy | Liên hệ báo giá |
| DN125 | PN16 | Gang cầu phủ epoxy | Liên hệ báo giá |
| DN150 | PN16 | Gang cầu phủ epoxy | Liên hệ báo giá |
| DN200 | PN16 | Gang cầu phủ epoxy | Liên hệ báo giá |
| DN250 - DN400 | PN16 | Gang cầu phủ epoxy | Liên hệ báo giá |
Giá van một chiều cánh bướm DHC phụ thuộc vào nhiều yếu tố khác nhau. Thứ nhất là vật liệu chế tạo: van với đĩa Inox 316 sẽ có giá cao hơn so với Inox 304, phù hợp cho môi trường ăn mòn cao như nước biển hoặc hóa chất. Thứ hai là tiêu chuẩn mặt bích: van cho mặt bích ANSI hoặc DIN có thể có giá khác biệt so với JIS 10K. Thứ ba là số lượng đơn hàng: các đơn hàng dự án với số lượng lớn thường được hưởng chiết khấu từ 15-20% so với giá lẻ. Cuối cùng, chính sách chiết khấu dự án và điều kiện giao hàng cũng ảnh hưởng đến đơn giá cuối cùng.
Nhận Báo Giá Van 1 Chiều Cánh Bướm DHC Chiết Khấu Dự Án (Giảm tới 15-20% cho đơn hàng công trình) – Hotline/Zalo: 09 1800 6799.
Để chọn đúng van một chiều cánh bướm DHC, kỹ sư cần xác định chính xác kích thước đường ống (DN) và tiêu chuẩn mặt bích của hệ thống. Van phải có kích thước DN tương ứng với đường ống để đảm bảo lưu lượng và áp lực làm việc. Về mặt bích, cần đối chiếu tiêu chuẩn JIS 10K, BS PN16, ANSI 150 hoặc DIN 3202 của đường ống hiện hữu để chọn van tương thích, tránh lệch lỗ bu lông khi lắp đặt. Ngoài ra, cần xem xét áp lực làm việc tối đa của hệ thống để chọn van có chỉ số PN phù hợp (PN10 hoặc PN16).
Quy trình lắp đặt van một chiều cánh bướm DHC đúng kỹ thuật gồm các bước sau:
Van một chiều cánh bướm DHC nên được lắp đặt ở vị trí sau máy bơm (theo chiều dòng chảy) và trước các thiết bị như đồng hồ đo áp suất, van giảm áp. Vị trí này giúp bảo vệ máy bơm và các thiết bị phía sau khỏi áp lực ngược. Van có thể lắp đặt ở cả đường ống ngang và đường ống đứng, miễn là hướng mũi tên được đảm bảo đúng. Về bảo trì, van DHC hầu như không cần bảo dưỡng thường xuyên, nhưng nên kiểm tra định kỳ độ kín và khả năng đóng mở của cánh bướm, đặc biệt trong các hệ thống có lưu chất chứa nhiều cặn bẩn. Khi phát hiện rò rỉ hoặc cánh bướm kẹt, cần tháo van để vệ sinh hoặc thay thế gioăng làm kín.
Để mua được van một chiều cánh bướm DHC Hàn Quốc chính hãng, khách hàng cần lựa chọn nhà phân phối uy tín với các tiêu chí sau:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn tự hào là đơn vị phân phối van một chiều cánh bướm DHC Hàn Quốc chính hãng tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao với đầy đủ CO/CQ, hóa đơn VAT và chế độ bảo hành 12 tháng. Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn kỹ thuật, chọn quy cách van phù hợp với bản vẽ thiết kế và hướng dẫn lắp đặt tận nơi.
Với kho hàng rộng khắp, chúng tôi đáp ứng nhanh mọi đơn hàng từ DN50 đến DN800, giao hàng trong 24h tại khu vực TP.HCM và 2-3 ngày trên toàn quốc. Chính sách chiết khấu hấp dẫn dành cho nhà thầu, chủ đầu tư và các đơn hàng dự án số lượng lớn. Quý khách có nhu cầu mua van một chiều cánh bướm DHC Hàn Quốc, vui lòng liên hệ:
Đơn vị cung cấp van công nghiệp DHC Hàn Quốc chính hãng, sẵn kho đủ DN50 - DN800, giao hàng 24h toàn quốc, hỗ trợ CO/CQ và hóa đơn VAT. Gửi ngay danh mục vật tư để nhận báo giá cạnh tranh nhất!
Có. Van một chiều cánh bướm DHC có thể lắp đặt trên đường ống ngang hoặc đường ống đứng, miễn là hướng mũi tên trên thân van được đảm bảo trùng với hướng dòng chảy thực tế. Tuy nhiên, khi lắp trên đường ống đứng, cần lưu ý đến trọng lượng của van và dòng chảy để chọn vị trí lắp đặt phù hợp, đảm bảo cánh bướm đóng mở tự do và không bị kẹt.
Để phân biệt van một chiều cánh bướm DHC chính hãng Hàn Quốc với hàng trôi nổi, khách hàng có thể kiểm tra các dấu hiệu sau trên thân van: logo DHC dập nổi rõ nét, chỉ số áp lực PN và kích thước DN được dập nổi chính xác, mũi tên chỉ hướng dòng chảy sắc nét. Ngoài ra, yêu cầu nhà phân phối cung cấp đầy đủ CO/CQ và chứng từ nhập khẩu để xác minh nguồn gốc xuất xứ. Sản phẩm chính hãng có bề mặt epoxy nhẵn bóng, không có vết xước hay dấu hiệu tái chế.
Van một chiều lá lật sử dụng một cánh lá lật để đóng kín, có kết cấu đơn giản nhưng thời gian đóng chậm hơn, dễ xảy ra hiện tượng búa nước khi dòng chảy đảo chiều đột ngột. Trong khi đó, van một chiều cánh bướm DHC sử dụng hai đĩa bán nguyệt kết hợp lò xo trợ lực, giúp đóng kín nhanh chỉ trong vài phần giây, giảm thiểu tối đa hiện tượng búa nước. Van DHC cũng có thiết kế Wafer mỏng gọn hơn, tiết kiệm không gian lắp đặt và phù hợp hơn cho các hệ thống PCCC, trạm bơm cao tầng và HVAC. Vì vậy, các kỹ sư thường ưu tiên chọn van cánh bướm DHC cho các vị trí yêu cầu độ tin cậy cao.
Trên đây là toàn bộ thông tin chi tiết về van một chiều cánh bướm DHC Hàn Quốc, từ thông số kỹ thuật, cấu tạo, ưu điểm, ứng dụng đến bảng giá tham khảo và hướng dẫn chọn mua. Nếu quý khách cần tư vấn thêm hoặc đặt hàng, vui lòng liên hệ Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn theo hotline 09 1800 6799 để được hỗ trợ nhanh nhất.
