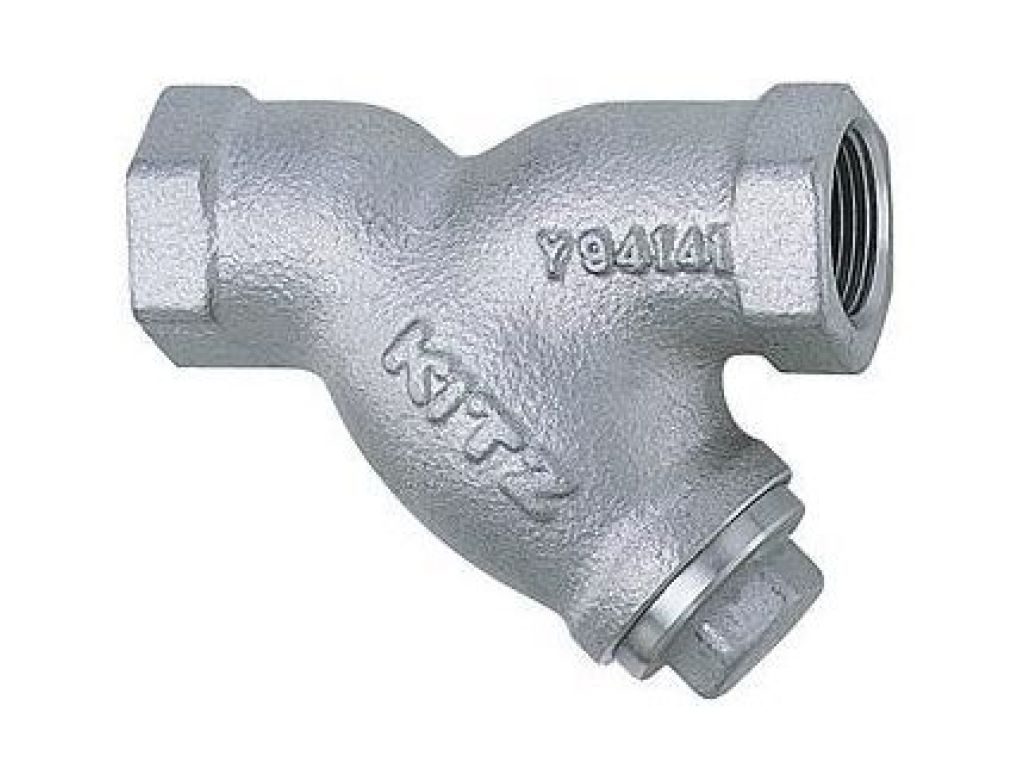

Y Lọc Inox KITZ Fig UY - Ren JIS - Lưới 40 Mesh

Giới thiệu & Nguyên lý hoạt động

Van lọc Y, hay còn gọi là Y strainer, là một thiết bị cơ khí được lắp đặt trên đường ống để loại bỏ các tạp chất rắn như cặn bẩn, rỉ sét, mạt kim loại, hoặc các hạt rắn khác có trong chất lỏng hoặc khí. Thiết bị này đóng vai trò quan trọng trong việc bảo vệ các thiết bị downstream nhạy cảm như bơm, van điều khiển, bộ trao đổi nhiệt, và các thiết bị đo lường khỏi bị tắc nghẽn, ăn mòn, hoặc hư hỏng do tạp chất.

Nguyên lý hoạt động của van lọc Y dựa trên cơ chế lọc cơ học. Chất lưu đi vào cổng vào của van và chảy qua một bộ phận lọc dạng lưới (thường được gọi là "rổ lọc" hoặc "basket"). Lưới lọc này có các lỗ với kích thước xác định (ví dụ: 40 Mesh trong trường hợp của van Kitz UY), chỉ cho phép chất lưu đi qua trong khi giữ lại các hạt rắn có kích thước lớn hơn. Sau khi được lọc sạch, chất lưu đi ra khỏi cổng thoát của van. Tạp chất tích tụ trong rổ lọc có thể được loại bỏ định kỳ bằng cách tháo nắp van và vệ sinh rổ lọc.

Thiết kế hình chữ Y đặc trưng giúp giảm thiểu tổn thất áp suất qua van, đồng thời cho phép thu gom cặn bẩn một cách hiệu quả ở phần đáy của chữ Y, giúp việc vệ sinh dễ dàng hơn.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm kỹ thuật:

• Vật liệu Inox đúc cao cấp: Thân và nắp van được chế tạo từ Inox đúc (A351 Gr. CF8/SCS13A), mang lại khả năng chống ăn mòn vượt trội, độ bền cơ học cao, và khả năng chịu được nhiệt độ, áp suất làm việc khắc nghiệt. Điều này đặc biệt quan trọng trong các môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao như ngành thực phẩm, dược phẩm, hoặc xử lý nước thải.
• Kết nối ren tiện lợi: Sử dụng kết nối ren theo tiêu chuẩn JIS B0203, giúp việc lắp đặt và tháo gỡ trở nên nhanh chóng, đơn giản, không yêu cầu thiết bị hàn chuyên dụng. Phù hợp với các hệ thống đường ống nhỏ và vừa.
• Áp suất làm việc cao: Với cấp áp suất danh định 20K, van lọc Y Kitz UY có thể hoạt động ổn định trong các hệ thống có áp suất cao, lên đến 2.0 MPa (tương đương 20 bar) ở nhiệt độ phòng, đáp ứng yêu cầu của nhiều ứng dụng công nghiệp.
• Lưới lọc hiệu quả: Lưới lọc 40 Mesh cung cấp khả năng lọc các hạt có kích thước nhỏ, bảo vệ hiệu quả các thiết bị downstream khỏi sự xâm nhập của tạp chất. Kích thước lỗ lọc 0.425 mm đủ nhỏ để ngăn chặn phần lớn các cặn bẩn thông thường.
• Thiết kế tối ưu: Hình dáng chữ Y giúp giảm thiểu tổn thất áp suất so với các loại lọc có thiết kế khác, đồng thời cho phép thu gom cặn bẩn tập trung, dễ dàng cho việc bảo trì và vệ sinh.
• Tuân thủ tiêu chuẩn chất lượng: Việc tuân thủ RoHS (Hạn chế các chất độc hại) và JV (tiêu chuẩn Nhật Bản) đảm bảo sản phẩm an toàn và đạt chất lượng cao cho các ứng dụng nghiêm ngặt.
• Dải kích thước đa dạng: Cung cấp từ DN8 (1/4 inch) đến DN80 (3 inch), cho phép lựa chọn phù hợp với hầu hết các kích thước đường ống phổ biến trong công nghiệp.

Nhược điểm kỹ thuật:

• Hạn chế về kích thước kết nối: Kết nối ren chỉ phù hợp với các đường ống có kích thước tương đối nhỏ (tối đa DN80). Đối với các đường ống lớn hơn, các loại van lọc kết nối bích sẽ là lựa chọn thay thế.
• Tổn thất áp suất: Mặc dù được thiết kế tối ưu, mọi bộ lọc đều gây ra một mức độ tổn thất áp suất nhất định. Việc lựa chọn kích thước van và độ mịn lưới lọc phù hợp là cần thiết để giảm thiểu ảnh hưởng đến hiệu suất hệ thống.
• Yêu cầu bảo trì định kỳ: Lưới lọc cần được kiểm tra và vệ sinh định kỳ để đảm bảo hiệu quả lọc và tránh tắc nghẽn, có thể làm tăng áp suất ngược hoặc giảm lưu lượng.
• Giới hạn nhiệt độ làm việc: Nhiệt độ làm việc tối đa bị giới hạn bởi vật liệu chế tạo và loại gioăng làm kín. Với vật liệu Inox và tiêu chuẩn 20K, nhiệt độ làm việc thường không vượt quá 220°C.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

• Chọn vị trí lắp đặt: Van lọc Y nên được lắp đặt trên đường ống trước các thiết bị cần bảo vệ như bơm, van điều khiển, đồng hồ đo lưu lượng, bộ trao đổi nhiệt. Vị trí lắp đặt cần đảm bảo dễ dàng tiếp cận để bảo trì và vệ sinh.
• Hướng dòng chảy: Van lọc Y có mũi tên chỉ hướng dòng chảy trên thân van. Cần lắp đặt van theo đúng hướng mũi tên để đảm bảo hiệu quả lọc.
• Chuẩn bị ren: Đảm bảo ren trên đường ống và ren trên van sạch sẽ, không có bụi bẩn hoặc các vật lạ. Có thể sử dụng băng tan (PTFE tape) hoặc keo làm kín ren phù hợp để đảm bảo độ kín.
• Lắp đặt ren: Sử dụng cờ lê hoặc dụng cụ phù hợp để vặn chặt van vào đường ống. Tránh siết quá mạnh gây hư hỏng ren hoặc thân van.
• Kiểm tra độ kín: Sau khi lắp đặt, tiến hành cấp dòng chảy từ từ và kiểm tra xem có rò rỉ tại các mối nối ren hay không.
• Vệ sinh trước khi vận hành: Trước khi đưa vào vận hành chính thức, nên xả sạch đường ống để loại bỏ các cặn bẩn còn sót lại từ quá trình lắp đặt.

Vận hành:

• Vận hành ban đầu: Mở van điều khiển phía trước van lọc Y từ từ để chất lưu chảy vào. Quan sát áp suất trước và sau van lọc để đánh giá mức độ tắc nghẽn ban đầu.
• Giám sát áp suất: Theo dõi sự chênh lệch áp suất giữa đầu vào và đầu ra của van lọc. Khi sự chênh lệch áp suất tăng lên đáng kể (thường là 0.5 bar hoặc hơn, tùy thuộc vào yêu cầu hệ thống), đó là dấu hiệu cho thấy lưới lọc đã bị bẩn và cần được vệ sinh.
• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ (hàng ngày, hàng tuần hoặc hàng tháng tùy thuộc vào mức độ tạp chất trong dòng chảy) để đảm bảo van lọc hoạt động hiệu quả.

Bảo trì & xử lý sự cố

Bảo trì định kỳ:

• Vệ sinh lưới lọc: Định kỳ tháo nắp van, lấy rổ lọc ra và vệ sinh sạch sẽ các tạp chất bám trên lưới. Có thể sử dụng bàn chải mềm và nước sạch hoặc dung dịch tẩy rửa phù hợp. Đảm bảo lưới lọc khô ráo trước khi lắp lại.
• Kiểm tra tình trạng lưới lọc: Trong quá trình vệ sinh, kiểm tra xem lưới lọc có bị rách, thủng hoặc biến dạng hay không. Nếu có, cần thay thế lưới lọc mới.
• Kiểm tra ren và gioăng: Kiểm tra ren kết nối và các gioăng làm kín (nếu có) để đảm bảo chúng còn nguyên vẹn và không bị lão hóa.
• Kiểm tra thân van: Quan sát thân van để phát hiện các dấu hiệu ăn mòn, nứt hoặc hư hỏng khác.

Xử lý sự cố thường gặp:

• Tắc nghẽn lưới lọc: Đây là sự cố phổ biến nhất. Nguyên nhân là do lượng tạp chất trong dòng chảy quá lớn hoặc chu kỳ vệ sinh không đủ thường xuyên. Giải pháp: Tăng tần suất vệ sinh lưới lọc, kiểm tra nguồn gốc tạp chất và xử lý nếu có thể, xem xét sử dụng loại lưới lọc có độ mịn thấp hơn hoặc lắp đặt thêm bộ lọc sơ cấp.
• Rò rỉ tại mối nối ren: Nguyên nhân có thể do siết ren chưa đủ chặt, băng tan/keo làm kín không đủ hoặc ren bị hỏng. Giải pháp: Siết chặt lại mối nối ren, kiểm tra và quấn lại băng tan/bôi keo làm kín. Nếu ren bị hỏng, cần thay thế van hoặc sửa chữa ren.
• Giảm lưu lượng hoặc tăng áp suất ngược: Thường do lưới lọc bị tắc nghẽn nghiêm trọng. Giải pháp: Vệ sinh hoặc thay thế lưới lọc.
• Hư hỏng lưới lọc: Lưới lọc bị rách, thủng. Nguyên nhân có thể do vật liệu quá cứng va đập vào lưới hoặc do ăn mòn. Giải pháp: Thay thế lưới lọc mới.

Ứng dụng thực tế

Van lọc Y Kitz UY với vật liệu Inox đúc và khả năng chịu áp suất 20K cùng kết nối ren, là lựa chọn lý tưởng cho nhiều ứng dụng trong các ngành công nghiệp khác nhau:

• Hệ thống cấp thoát nước: Lọc cặn bẩn, rỉ sét trong hệ thống nước sinh hoạt, nước thải công nghiệp, nước làm mát.
• Hệ thống PCCC (Phòng cháy chữa cháy): Bảo vệ các thiết bị phun nước, van điều khiển, bơm chữa cháy khỏi bị tắc nghẽn bởi cặn bẩn từ nguồn nước.
• Ngành hóa chất: Lọc tạp chất trong các dung môi, hóa chất loãng, acid, kiềm (với vật liệu Inox phù hợp).
• Ngành thực phẩm và đồ uống: Lọc các hạt rắn trong quá trình sản xuất, đảm bảo vệ sinh an toàn thực phẩm.
• Ngành dược phẩm: Lọc tạp chất trong các dung dịch, nguyên liệu sản xuất dược phẩm, yêu cầu độ tinh khiết cao.
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Bảo vệ các bộ trao đổi nhiệt, quạt, van điều khiển trong hệ thống điều hòa không khí và thông gió.
• Nhà máy điện: Lọc cặn bẩn trong hệ thống nước cấp cho lò hơi, nước làm mát.
• Ngành dầu khí: Lọc các tạp chất trong dầu, khí đốt, hóa chất sử dụng trong quá trình khai thác và chế biến.
• Các ứng dụng công nghiệp khác: Lọc trong hệ thống thủy lực, khí nén, hệ thống tưới tiêu công nghiệp.
