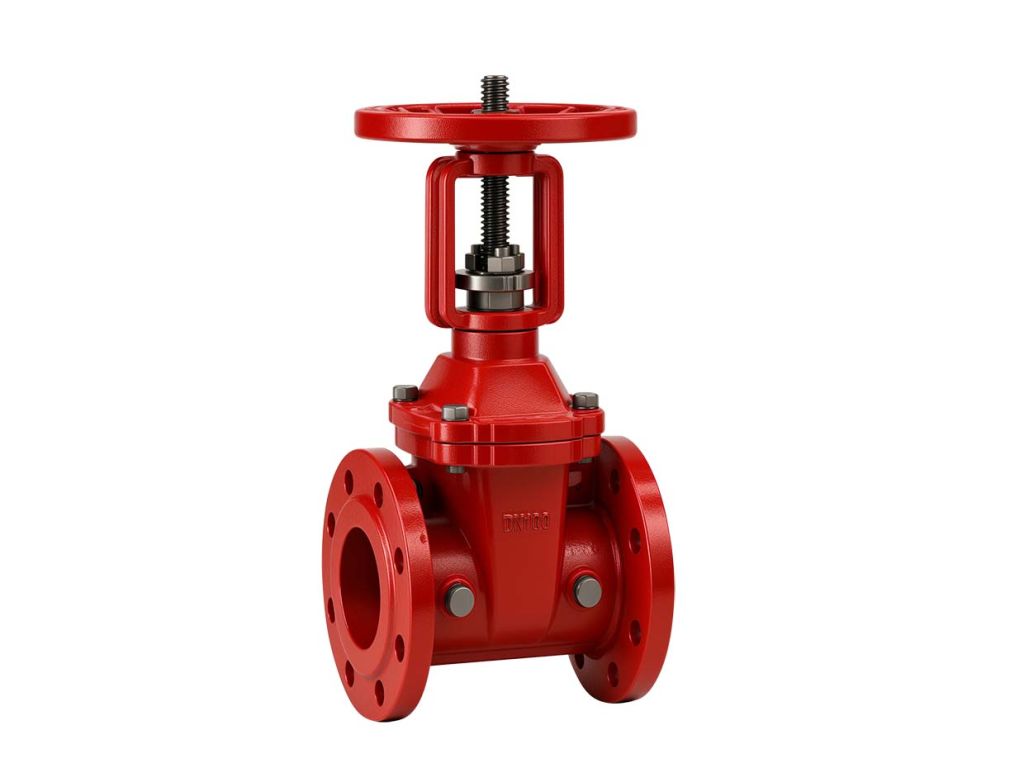

Trong các hệ thống đường ống công nghiệp, đặc biệt là hệ thống phòng cháy chữa cháy (PCCC) và điều hòa không khí, van cổng đóng vai trò then chốt trong việc kiểm soát dòng chảy và đảm bảo an toàn vận hành. Một trong những sản phẩm được các kỹ sư thiết kế và nhà thầu tin tưởng lựa chọn hiện nay là Van cổng Fivalco Model 3299-365-FG. Với thiết kế ty nổi (OS&Y), đĩa đệm cao su chịu lực và kiểu kết nối hỗn hợp một đầu mặt bích, một đầu nối rãnh, sản phẩm này mang đến giải pháp tối ưu cho việc kết nối nhanh cơ khí với ống thép trong các hệ thống áp suất cao.
Giới thiệu về thương hiệu Fivalco
Fivalco là một trong những nhà sản xuất van công nghiệp hàng đầu thế giới, được thành lập vào năm 1985 tại California, Hoa Kỳ bởi Sir Michael J.Graham. Trải qua gần 40 năm phát triển, Fivalco đã khẳng định vị thế của mình trong lĩnh vực sản xuất các sản phẩm kiểm soát dòng chảy chất lượng cao, phục vụ cho các thị trường trọng yếu như phòng cháy chữa cháy, HVAC, công nghiệp chế biến, cấp thoát nước và xử lý nước trên toàn cầu [reference:0].
Các sản phẩm của Fivalco đều được thiết kế, thử nghiệm và chứng nhận bởi các tổ chức kiểm định hàng đầu như Underwriters Laboratories (UL), Factory Mutual (FM), Water Regulations Approval Scheme (WRAS) và National Sanitation Foundation (NSF) [reference:1]. Đặc biệt, tất cả các van cổng của Fivalco đều sử dụng ty van bằng thép không gỉ để tăng khả năng chống ăn mòn, thay vì sử dụng đồng thau thông thường như nhiều đối thủ cạnh tranh [reference:2]. Chính vì vậy, sản phẩm Van cổng Fivalco Model 3299-365-FG không chỉ đáp ứng các tiêu chuẩn khắt khe mà còn vượt trội về độ bền và hiệu suất vận hành.
Đặc điểm kỹ thuật nổi bật của Van cổng Fivalco Model 3299-365-FG
Thiết kế ty nổi OS&Y (Outside Screw and Yoke)
Van cổng Fivalco Model 3299-365-FG được thiết kế theo kiểu ty nổi OS&Y, một tiêu chuẩn phổ biến trong các hệ thống đường ống công nghiệp và PCCC. Cơ cấu Outside Screw and Yoke cho phép ren trục van nằm bên ngoài môi chất, giúp bảo vệ ren khỏi sự ăn mòn của dòng chảy bên trong đường ống [reference:3]. Nhờ đó, tuổi thọ của van được kéo dài đáng kể, đồng thời giảm thiểu chi phí bảo trì và thay thế.
Một ưu điểm quan trọng khác của thiết kế OS&Y là khả năng hiển thị trạng thái đóng/mở của van một cách trực quan. Khi ty van nhô lên khỏi thân van, người vận hành có thể dễ dàng nhận biết van đang ở trạng thái mở; ngược lại, khi ty van hạ xuống, van đang ở trạng thái đóng [reference:4]. Điều này đặc biệt quan trọng trong các hệ thống PCCC, nơi việc kiểm tra nhanh tình trạng van có thể ảnh hưởng trực tiếp đến hiệu quả chữa cháy khi có sự cố.
Đĩa đệm cao su chịu lực (Resilient Wedge)
Van cổng Fivalco Model 3299-365-FG sử dụng đĩa đệm cao su chịu lực, còn được gọi là van cổng đĩa đàn hồi. Thiết kế này sử dụng lõi gang cầu được bọc cao su EPDM chất lượng cao, đảm bảo khả năng đóng kín hoàn toàn (bubble-tight) ngay cả khi van phải chịu áp suất làm việc cao [reference:5]. Lớp cao su EPDM không chỉ mang lại độ kín tuyệt đối mà còn có khả năng chống chịu tốt với nhiều loại môi chất khác nhau, bao gồm nước, hơi nước và các dung dịch công nghiệp nhẹ.
Nhờ thiết kế đĩa đệm đàn hồi, van cổng Fivalco Model 3299-365-FG có thể hoạt động hiệu quả trong dải nhiệt độ rộng từ -10°C đến 120°C, phù hợp với hầu hết các điều kiện vận hành khắc nghiệt trong công nghiệp và PCCC [reference:6]. Đây là một lợi thế lớn so với các loại van cổng truyền thống sử dụng đĩa kim loại, vốn thường gặp khó khăn trong việc duy trì độ kín khi nhiệt độ thay đổi.
Kết nối hỗn hợp Flanged-Grooved Ends
Điểm khác biệt và cũng là ưu điểm lớn nhất của Van cổng Fivalco Model 3299-365-FG chính là kiểu kết nối hỗn hợp: một đầu mặt bích (Flanged End) và một đầu nối rãnh (Grooved End). Thiết kế này cho phép kết nối linh hoạt giữa hai hệ thống đường ống có kiểu kết nối khác nhau, giảm thiểu nhu cầu sử dụng các phụ kiện chuyển đổi và tiết kiệm đáng kể thời gian thi công [reference:7].
Đầu mặt bích của van được thiết kế theo tiêu chuẩn ANSI B16.1 Class 125 hoặc ANSI B16.5 Class 150, tương thích với hầu hết các loại mặt bích ống thép phổ biến trên thị trường [reference:8]. Trong khi đó, đầu nối rãnh được chế tạo để phù hợp với hệ thống khớp nối cơ khí có rãnh, mang lại khả năng kết nối nhanh chóng và chắc chắn mà không cần hàn hoặc ren. Sự kết hợp này đặc biệt hữu ích trong các dự án cải tạo, nâng cấp hệ thống, nơi mà việc thay đổi kết cấu đường ống là không khả thi.
Thân gang cầu và áp suất làm việc 365 PSI
Van cổng Fivalco Model 3299-365-FG được chế tạo với thân gang cầu (Ductile Iron), một vật liệu có độ bền cơ học cao, khả năng chống gãy nứt tốt dưới áp lực lớn và chống ăn mòn hiệu quả [reference:9]. Thân van được phủ lớp epoxy liên kết fusion ở cả bên trong và bên ngoài với mã màu RAL3002, giúp bảo vệ van khỏi các tác nhân ăn mòn từ môi trường và môi chất, đồng thời tăng tuổi thọ sử dụng trong điều kiện khắc nghiệt [reference:10].
Với áp suất làm việc lên đến 365 PSI (tương đương khoảng 25 bar), Van cổng Fivalco Model 3299-365-FG được xếp vào nhóm van cổng áp suất cao, phù hợp cho các hệ thống yêu cầu khả năng chịu áp lớn như hệ thống chữa cháy tòa nhà cao tầng, hệ thống cấp nước công nghiệp và các đường ống dẫn nước áp lực cao [reference:11]. Sản phẩm đã được chứng nhận UL Listed và FM Approved, đảm bảo đáp ứng các tiêu chuẩn an toàn nghiêm ngặt nhất của ngành PCCC Hoa Kỳ và quốc tế [reference:12].
Tiêu chuẩn kỹ thuật và vật liệu
| Thông số | Chi tiết |
|---|---|
| Model | 3299-365-FG |
| Loại van | Van cổng ty nổi (OS&Y), đĩa đệm cao su chịu lực (Resilient Wedge) |
| Kết nối | Một đầu mặt bích (Flanged) - Một đầu nối rãnh (Grooved) |
| Vật liệu thân van | Gang cầu (Ductile Iron ASTM A536 65-45-12) |
| Vật liệu đĩa van | Gang cầu ASTM A536 65-45-12 bọc cao su EPDM |
| Ty van | Thép không gỉ AISI 304 hoặc tương đương |
| Áp suất làm việc | 365 PSI (≈ 25 bar) |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Tiêu chuẩn van | AWWA C515 / BS5163 |
| Tiêu chuẩn mặt bích | ANSI B16.1 Class 125 / ANSI B16.5 Class 150 |
| Chứng nhận | UL Listed, FM Approved |
| Lớp phủ | Epoxy liên kết fusion, RAL3002, trong và ngoài |
Ứng dụng của Van cổng Fivalco Model 3299-365-FG
Với những đặc tính kỹ thuật vượt trội, Van cổng Fivalco Model 3299-365-FG được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:
- Hệ thống phòng cháy chữa cháy: Van được sử dụng trong các đường ống cấp nước chữa cháy, hệ thống sprinkler, hệ thống chữa cháy vách tường và các trạm bơm chữa cháy. Thiết kế OS&Y cho phép kiểm tra trạng thái van một cách nhanh chóng, đáp ứng yêu cầu khắt khe của NFPA [reference:13].
- Hệ thống HVAC: Van cổng Fivalco Model 3299-365-FG được sử dụng trong các hệ thống điều hòa không khí và thông gió, nơi yêu cầu van có khả năng đóng/mở hoàn toàn để kiểm soát dòng chảy của nước lạnh hoặc nước nóng [reference:14].
- Công nghiệp chế biến: Trong các nhà máy hóa chất, nhà máy lọc dầu và nhà máy điện, van cổng áp suất cao này được dùng để kiểm soát dòng chảy của các môi chất lỏng trong đường ống công nghệ [reference:15].
- Hệ thống cấp thoát nước: Van được ứng dụng trong các trạm bơm, nhà máy xử lý nước và hệ thống phân phối nước sạch, nơi yêu cầu van có độ kín cao và khả năng chịu áp tốt.
- Dự án cải tạo và nâng cấp: Nhờ kiểu kết nối hỗn hợp Flanged-Grooved, van đặc biệt phù hợp cho các dự án cải tạo hệ thống đường ống, nơi cần kết nối giữa đoạn ống mặt bích hiện hữu và đoạn ống nối rãnh mới được lắp đặt [reference:16].
Lợi ích khi lựa chọn Van cổng Fivalco Model 3299-365-FG
Độ bền và tuổi thọ cao
Với thân gang cầu và ty van thép không gỉ, Van cổng Fivalco Model 3299-365-FG có khả năng chống ăn mòn và chịu lực tốt hơn hẳn so với các loại van cổng thân gang xám truyền thống. Lớp phủ epoxy liên kết fusion bảo vệ van khỏi tác động của môi trường ẩm ướt và hóa chất, kéo dài tuổi thọ sử dụng lên đến hàng chục năm.
Vận hành an toàn và dễ dàng kiểm tra
Thiết kế OS&Y cho phép người vận hành dễ dàng quan sát trạng thái đóng/mở của van mà không cần tháo gỡ hay sử dụng thiết bị hỗ trợ. Điều này đặc biệt quan trọng trong các hệ thống PCCC, nơi mà việc kiểm tra định kỳ tình trạng van là yêu cầu bắt buộc để đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố.
Lắp đặt nhanh chóng và linh hoạt
Kiểu kết nối hỗn hợp Flanged-Grooved giúp giảm thời gian và chi phí lắp đặt, đặc biệt trong các dự án cải tạo. Đầu nối rãnh cho phép kết nối nhanh cơ khí với ống thép mà không cần hàn, trong khi đầu mặt bích đảm bảo kết nối chắc chắn với các thiết bị hoặc đường ống hiện hữu.
Đáp ứng tiêu chuẩn quốc tế
Van cổng Fivalco Model 3299-365-FG đạt chứng nhận UL Listed và FM Approved, đồng thời tuân thủ tiêu chuẩn AWWA C515/BS5163 [reference:17]. Đây là những tiêu chuẩn khắt khe nhất trong ngành van công nghiệp và PCCC, đảm bảo sản phẩm đáp ứng được yêu cầu của các dự án trong nước và quốc tế.
Mua Van cổng Fivalco Model 3299-365-FG chính hãng tại TBCNSG.com
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Với kinh nghiệm nhiều năm trong ngành, chúng tôi tự hào là đối tác tin cậy của nhiều nhà thầu, chủ đầu tư và đơn vị thi công trên toàn quốc.
Khi mua Van cổng Fivalco Model 3299-365-FG tại TBCNSG, quý khách hàng sẽ được hưởng các lợi ích sau:
- Sản phẩm chính hãng 100%, có đầy đủ chứng nhận xuất xứ và chứng nhận chất lượng.
- Giá cả cạnh tranh nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn và hỗ trợ lựa chọn sản phẩm phù hợp với nhu cầu.
- Giao hàng nhanh chóng trên toàn quốc, đảm bảo tiến độ thi công của dự án.
- Chế độ bảo hành chính hãng, dịch vụ hậu mãi chu đáo.
Quý khách hàng có nhu cầu tư vấn hoặc đặt mua Van cổng Fivalco Model 3299-365-FG, vui lòng liên hệ:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG)
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Điện Thoại: 09 1800 6799
Email: [email protected]
Website: TBCNSG.com
Kết luận
Van cổng Fivalco Model 3299-365-FG là sự lựa chọn lý tưởng cho các hệ thống đường ống yêu cầu van cổng áp suất cao, độ kín tuyệt đối và khả năng kết nối linh hoạt. Với thiết kế ty nổi OS&Y, đĩa đệm cao su chịu lực, thân gang cầu và kiểu kết nối hỗn hợp Flanged-Grooved, sản phẩm đáp ứng đầy đủ các yêu cầu khắt khe của hệ thống PCCC, HVAC và công nghiệp. Được chứng nhận UL và FM, van cổng Fivalco Model 3299-365-FG là khoản đầu tư xứng đáng cho sự an toàn và hiệu quả vận hành lâu dài của mọi công trình.
Hãy liên hệ ngay với TBCNSG để được tư vấn và báo giá tốt nhất cho sản phẩm Van cổng Fivalco Model 3299-365-FG.
