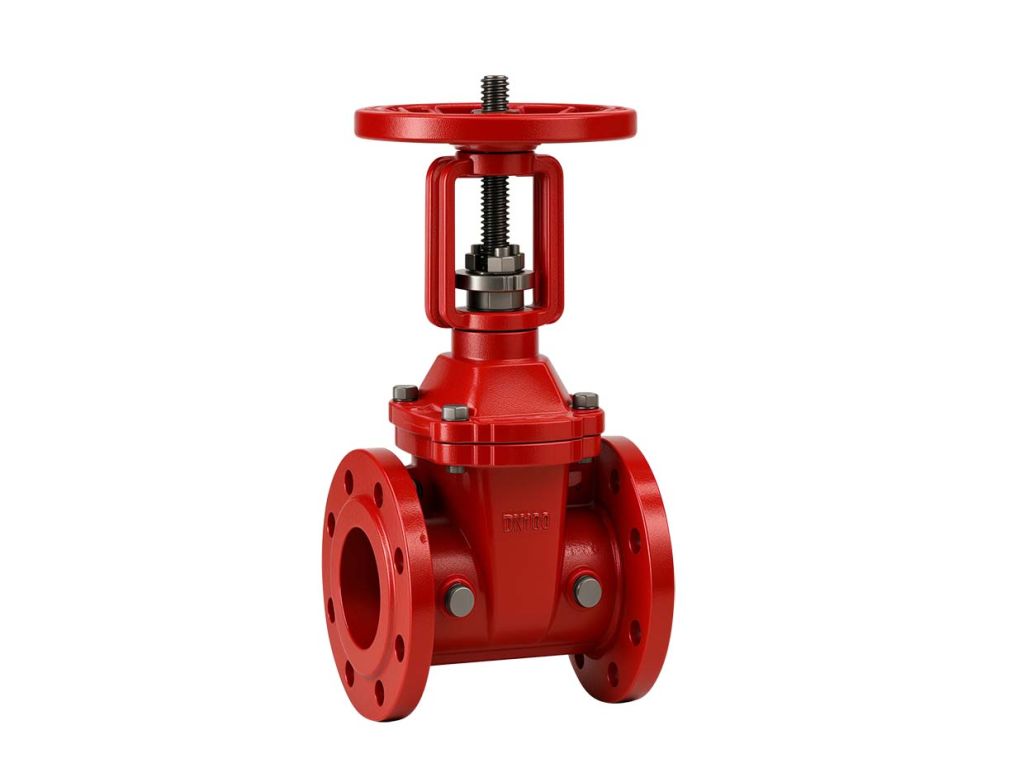

Van cổng Fivalco 3299-365-FLA là dòng van cổng ty nổi (OS&Y - Outside Screw and Yoke) được thiết kế chuyên biệt cho các hệ thống phòng cháy chữa cháy (PCCC) và các hệ thống cấp thoát nước công nghiệp yêu cầu độ kín cao, khả năng chịu áp lớn và tuổi thọ vận hành dài. Với thân van chế tạo từ gang cầu (Ductile Iron ASTM A536), đĩa đệm cao su chịu lực (Resilient Seated), trục thép không gỉ và lớp sơn phủ Epoxy RAL3002, sản phẩm đáp ứng tiêu chuẩn AWWA C515 / BS5163, làm việc ở áp suất lên tới 365 PSI. Đây là lựa chọn được nhiều kỹ sư cơ điện và nhà thầu PCCC tin dùng cho các công trình nhà xưởng, cao ốc, trung tâm thương mại và hệ thống chữa cháy tự động.
Giới thiệu về van cổng Fivalco 3299-365-FLA
Fivalco là thương hiệu van công nghiệp được biết đến với các dòng van cổng, van bướm, van một chiều phục vụ hệ thống PCCC và cấp nước. Trong đó, mã hiệu 3299-365-FLA thuộc nhóm van cổng ty nổi mặt bích, được thiết kế để lắp đặt trên đường ống chữa cháy với chức năng đóng - mở dòng chảy hoàn toàn (không dùng để điều chỉnh lưu lượng). Kết cấu đĩa đệm cao su giúp van đạt độ kín tuyệt đối khi đóng, hạn chế rò rỉ và giảm hao mòn bề mặt tiếp xúc.
Điểm khác biệt của dòng van này so với các loại van cổng ty chìm (NRS - Non Rising Stem) nằm ở phần ty van nhô lên khỏi nắp khi vận hành. Nhờ đó, người vận hành có thể quan sát trực tiếp vị trí đóng - mở của van ngay từ bên ngoài, rất thuận tiện trong công tác kiểm tra, bảo dưỡng định kỳ theo quy định của hệ thống PCCC.
Cấu tạo và vật liệu của van cổng Fivalco 3299-365-FLA
Thân van và nắp van bằng gang cầu ASTM A536
Thân van được đúc từ gang cầu theo tiêu chuẩn ASTM A536, có độ bền kéo và độ dẻo dai vượt trội so với gang xám thông thường. Gang cầu giúp thân van chịu được áp suất làm việc cao, chống va đập cơ học và hạn chế nứt vỡ trong điều kiện vận hành khắc nghiệt. Đây là yếu tố then chốt giúp van đạt được cấp áp 365 PSI theo công bố của nhà sản xuất.
Trục van bằng thép không gỉ
Trục van (stem) được chế tạo từ thép không gỉ, có khả năng chống ăn mòn và oxy hóa trong môi trường nước, hóa chất nhẹ và hơi ẩm thường xuyên. Trục được gia công chính xác theo ren vuông hoặc ren thang, đảm bảo truyền lực đều, thao tác nhẹ nhàng và không bị kẹt sau thời gian dài không vận hành - một vấn đề rất thường gặp ở các van PCCC ít khi sử dụng.
Đĩa đệm cao su chịu lực (Resilient Seated)
Đĩa van được bọc cao su chịu lực (cao su EPDM hoặc NBR tùy môi trường), tạo lớp đệm mềm tiếp xúc với thân van khi đóng. Kết cấu resilient seated cho phép van đạt độ kín cấp A theo tiêu chuẩn kiểm tra rò rỉ, đồng thời giảm mô-men xoắn cần thiết khi đóng mở. Cao su còn có tác dụng bù sai lệch nhỏ trên bề mặt tiếp xúc, kéo dài tuổi thọ của cả đĩa van và thân van.
Ty nổi OS&Y và tay quay
Van sử dụng cơ cấu ty nổi, khi quay tay quay thì ty van chuyển động lên xuống và đĩa van dịch chuyển theo phương thẳng đứng. Ưu điểm là người vận hành nhìn thấy ngay trạng thái van, đồng thời ren ty không tiếp xúc trực tiếp với dòng nước nên ít bị ăn mòn, bùn cặn bám vào. Van có thể được gắn tay quay, hộp số hoặc bánh răng tùy theo kích thước và yêu cầu mô-men.
Lớp sơn phủ Epoxy RAL3002
Toàn bộ bề mặt bên trong và bên ngoài van được phủ sơn Epoxy màu đỏ RAL3002 - màu sơn đặc trưng của các thiết bị PCCC. Lớp Epoxy có độ bám cao, chống ăn mòn, chịu được nước và hóa chất, đồng thời đáp ứng yêu cầu về độ dày màng sơn theo tiêu chuẩn AWWA C515. Màu đỏ giúp nhận diện nhanh thiết bị trên hệ thống đường ống chữa cháy.
Thông số kỹ thuật van cổng Fivalco 3299-365-FLA
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | Fivalco 3299-365-FLA |
| Loại van | Van cổng ty nổi (OS&Y - Outside Screw and Yoke) |
| Kiểu đĩa | Đĩa đệm cao su chịu lực (Resilient Seated) |
| Kết nối | Hai đầu mặt bích (Flanged Ends) |
| Vật liệu thân | Gang cầu Ductile Iron ASTM A536 |
| Vật liệu trục | Thép không gỉ |
| Vật liệu đĩa | Gang cầu bọc cao su chịu lực |
| Áp suất làm việc | Lên tới 365 PSI |
| Tiêu chuẩn chế tạo | AWWA C515 / BS5163 |
| Sơn phủ | Epoxy RAL3002 |
| Kích thước | DN50 - DN600 (tùy nhu cầu, liên hệ để kiểm tra tồn kho) |
| Ứng dụng chính | Hệ thống phòng cháy chữa cháy, cấp nước công nghiệp |
Ưu điểm nổi bật của van cổng Fivalco 3299-365-FLA
- Độ kín cao: Kết cấu đĩa đệm cao su kết hợp thân gang cầu giúp van đóng kín hoàn toàn, hạn chế thất thoát nước và đảm bảo áp suất trên đường ống chữa cháy.
- Chịu áp lớn: Cấp áp 365 PSI tương đương khoảng 25 bar, phù hợp với các hệ thống PCCC áp lực cao và hệ thống cấp nước công nghiệp.
- Quan sát trạng thái dễ dàng: Ty nổi cho phép nhận biết van đang mở hay đóng bằng mắt thường, thuận tiện khi kiểm tra định kỳ.
- Chống ăn mòn tốt: Trục thép không gỉ và lớp sơn Epoxy RAL3002 bảo vệ van trong môi trường ẩm ướt, ngoài trời hoặc trong hầm kỹ thuật.
- Tuổi thọ cao: Gang cầu dẻo dai, ít nứt vỡ; cao su đệm giảm mài mòn, giúp van hoạt động ổn định sau nhiều năm.
- Thao tác nhẹ: Ren trục được gia công chính xác, mô-men quay thấp, phù hợp cả khi dùng tay quay hoặc hộp số.
- Đạt tiêu chuẩn quốc tế: Thiết kế và kiểm tra theo AWWA C515 / BS5163 - các tiêu chuẩn phổ biến cho van cổng dùng trong PCCC.
Tiêu chuẩn AWWA C515 và BS5163 có ý nghĩa gì?
AWWA C515 là tiêu chuẩn của Hiệp hội Nước Mỹ (American Water Works Association) quy định yêu cầu kỹ thuật cho van cổng đĩa đệm cao su bằng gang cầu dùng trong hệ thống cấp nước và chữa cháy. Tiêu chuẩn này quy định về vật liệu, kết cấu, độ dày thành van, áp suất thử nghiệm, độ kín và lớp phủ bảo vệ.
BS5163 là tiêu chuẩn của Anh (British Standard) áp dụng cho van cổng gang dùng trong hệ thống cấp nước, với các yêu cầu tương tự về kết cấu và thử nghiệm. Việc một sản phẩm đáp ứng đồng thời cả hai tiêu chuẩn cho thấy van được thiết kế theo thông lệ quốc tế, có thể sử dụng trong các công trình yêu cầu nghiệm thu nghiêm ngặt về PCCC.
Ứng dụng của van cổng Fivalco 3299-365-FLA trong hệ thống PCCC
Trong hệ thống phòng cháy chữa cháy, van cổng được lắp đặt ở nhiều vị trí khác nhau nhằm cách ly, phân đoạn và kiểm soát dòng chảy. Các vị trí điển hình bao gồm:
- Đường ống hút và đường ống đẩy của máy bơm chữa cháy.
- Đường ống trục đứng (riser) trong nhà cao tầng.
- Đường ống nhánh cấp nước tới hệ thống sprinkler, họng nước vách tường, họng nước ngoài nhà.
- Vị trí trước và sau bể chứa nước chữa cháy, bể áp lực.
- Điểm đấu nối với hệ thống cấp nước thành phố hoặc nguồn nước dự phòng.
- Khu vực cần cách ly để bảo trì, sửa chữa mà không phải xả toàn bộ hệ thống.
Ngoài PCCC, van còn được dùng trong hệ thống cấp nước sản xuất, xử lý nước thải, hệ thống điều hòa không khí (chiller, cooling tower) và các trạm bơm công nghiệp.
So sánh van cổng ty nổi và van cổng ty chìm
| Tiêu chí | Van cổng ty nổi (OS&Y) | Van cổng ty chìm (NRS) |
|---|---|---|
| Khả năng quan sát trạng thái | Có, nhìn thấy ty van | Không, phải dựa vào số vòng quay |
| Vị trí ren trục | Nằm ngoài dòng nước | Nằm trong dòng nước |
| Ăn mòn ren | Thấp | Cao hơn do tiếp xúc nước |
| Chiều cao lắp đặt | Cao hơn | Thấp, phù hợp hầm kín |
| Bảo dưỡng | Dễ kiểm tra, tra dầu | Khó kiểm tra hơn |
| Ứng dụng phổ biến | PCCC, nhà máy, trạm bơm | Hệ thống ngầm, hố van |
Hướng dẫn lắp đặt van cổng Fivalco 3299-365-FLA
- Kiểm tra van trước khi lắp: xoay tay quay vài vòng để chắc chắn van đóng mở trơn tru, không có hiện tượng kẹt.
- Vệ sinh mặt bích đường ống, loại bỏ gỉ sét, cát bụi và vật lạ trước khi ghép van.
- Sử dụng gioăng mặt bích phù hợp với đường kính và áp suất hệ thống, siết bu lông theo thứ tự đối xứng và lực siết đều.
- Lắp van đúng chiều dòng chảy nếu trên thân van có mũi chỉ hướng; với van cổng hai chiều, vẫn nên lắp theo hướng thuận lợi cho thao tác.
- Đảm bảo không gian đủ để ty van nổi lên hoàn toàn khi mở, tránh va chạm với kết cấu hoặc thiết bị khác.
- Với van kích thước lớn, nên lắp giá đỡ hoặc điểm tựa để giảm tải trọng lên đường ống.
- Sau khi lắp, tiến hành thử áp và kiểm tra rò rỉ ở các mặt bích và vị trí trục van.
Bảo trì và kiểm tra định kỳ
Van cổng trong hệ thống PCCC thường ở trạng thái mở lâu dài, ít khi vận hành, nên dễ bị bó cứng do cặn bám và ăn mòn. Để đảm bảo van luôn sẵn sàng hoạt động khi có cháy, cần thực hiện các bước sau:
- Vận hành đóng - mở van định kỳ theo khuyến nghị của đơn vị quản lý PCCC, thường là mỗi tháng hoặc mỗi quý.
- Tra dầu mỡ vào ren trục và cơ cấu tay quay để duy trì thao tác nhẹ.
- Kiểm tra tình trạng lớp sơn Epoxy, xử lý ngay các điểm trầy xước để tránh gỉ lan rộng.
- Kiểm tra gioăng, bu lông mặt bích và xử lý rò rỉ kịp thời.
- Ghi chép nhật ký bảo dưỡng để phục vụ công tác kiểm tra nghiệm thu PCCC định kỳ.
Vì sao nên chọn van cổng Fivalco 3299-365-FLA tại TBCNSG
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và các thiết bị công nghiệp chất lượng cao. Khi mua van cổng Fivalco 3299-365-FLA tại TBCNSG, khách hàng nhận được:
- Sản phẩm chính hãng, có chứng từ nguồn gốc và thông số kỹ thuật rõ ràng.
- Tư vấn lựa chọn kích thước, cấp áp và vật liệu đệm phù hợp với từng hệ thống.
- Hỗ trợ kiểm tra hàng tồn kho nhanh, báo giá cạnh tranh theo số lượng dự án.
- Giao hàng toàn quốc, hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.
- Đồng hành cùng nhà thầu MEP, đơn vị thi công PCCC và chủ đầu tư trong suốt quá trình nghiệm thu.
Nếu quý khách cần báo giá van cổng Fivalco 3299-365-FLA hoặc tư vấn giải pháp van cho hệ thống phòng cháy chữa cháy, vui lòng liên hệ:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG)
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Điện thoại: 09 1800 6799
Email: [email protected]
Website: tbcnsg.com
Kết luận
Van cổng Fivalco 3299-365-FLA với kết cấu ty nổi OS&Y, đĩa đệm cao su chịu lực, thân gang cầu ASTM A536, trục thép không gỉ, kết nối mặt bích và lớp sơn Epoxy RAL3002 là giải pháp van cổng đáng tin cậy cho hệ thống phòng cháy chữa cháy và cấp nước công nghiệp. Khả năng làm việc tới 365 PSI cùng sự tuân thủ tiêu chuẩn AWWA C515 / BS5163 giúp sản phẩm đáp ứng yêu cầu khắt khe của các công trình hiện đại. Liên hệ ngay TBCNSG qua hotline 09 1800 6799 để được tư vấn và báo giá chi tiết.
