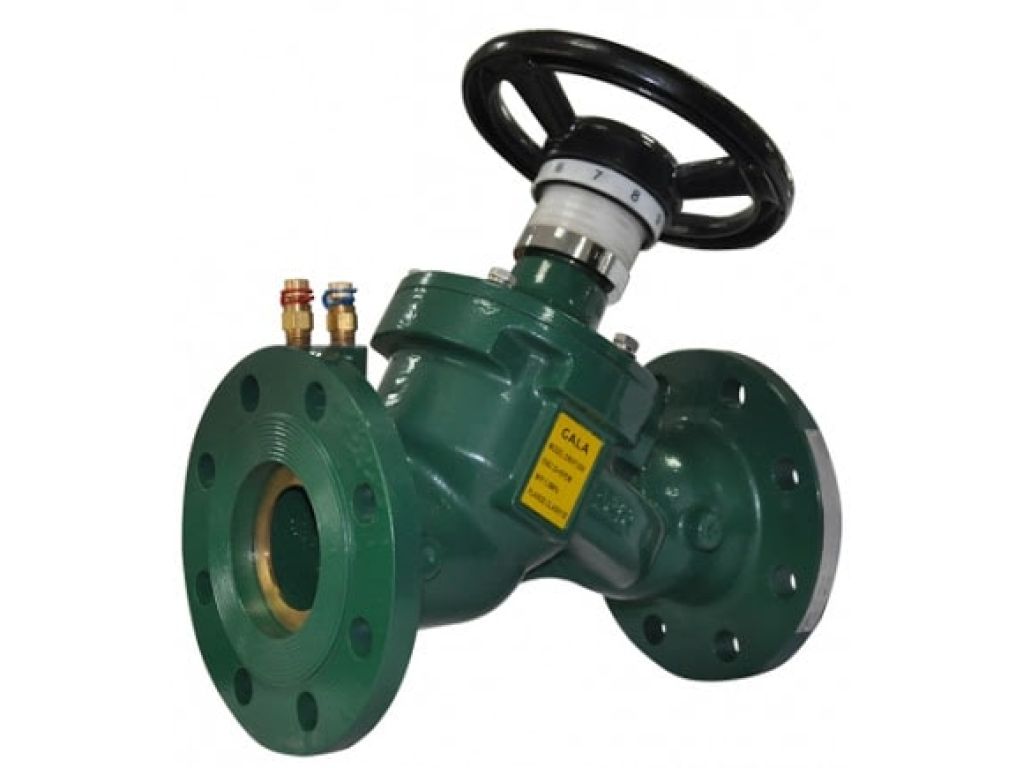

Van cân bằng Gala Fig. 1209-DF là dòng van cân bằng kép lỗ cố định (Fixed Orifice Double Regulating Valve) chuyên dụng cho các hệ thống thủy lực đòi hỏi sự chính xác cao trong việc điều tiết lưu lượng. Sản phẩm được thiết kế theo dạng van cầu chữ Y (Y-pattern globe valve) tích hợp đĩa lỗ cố định, tạo thành một cụm đo lưu lượng hoàn chỉnh. Đây là giải pháp thay thế tối ưu cho các dòng van điều tiết thủ công thông thường, giúp kỹ sư vận hành dễ dàng cô lập dòng chảy và cân bằng hệ thống một cách khoa học. Tại Việt Nam, Van cân bằng Gala thường được các nhà thầu cơ điện tin dùng cho hệ thống Chiller, HVAC và các mạch phun trong nhà máy công nghiệp.
Đặc tính kỹ thuật và ưu điểm nổi bật của Gala Fig. 1209-DF
Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn BS 7350, đảm bảo tính đồng nhất và độ bền trong môi trường vận hành khắc nghiệt. Điểm đặc biệt của model Fig. 1209-DF chính là độ chính xác đo lưu lượng đạt mức ± 5% tại mọi vị trí mở của van, giúp việc tính toán tổn thất áp suất trở nên chính xác hơn bao giờ hết.
- Thiết kế tối ưu: Cấu trúc thân chữ Y giúp giảm thiểu tổn thất áp suất nội tại và tối ưu hóa dòng chảy.
- Kết nối tiêu chuẩn: Sử dụng mặt bích theo tiêu chuẩn ANSI, phù hợp cho các hệ thống đơn lẻ (Single Unit Systems).
- Khả năng điều tiết kép: Cho phép cài đặt giới hạn độ mở của van, giúp hệ thống luôn duy trì trạng thái cân bằng ngay cả sau khi tạm dừng để bảo trì.
- Vật liệu cao cấp: Thân van làm từ Gang dẻo (Ductile Iron) ASTM A536, trục van bằng thép không gỉ 410 giúp chống ăn mòn hiệu quả.
Để hiểu rõ hơn về nguyên lý hoạt động, quý khách có thể tham khảo thêm bài viết Van cân bằng là gì? để nắm bắt các kiến thức nền tảng về cân bằng thủy lực.
Thông số áp suất và nhiệt độ làm việc
Dòng Balancing Valve này được thiết kế với hai định mức áp suất phổ biến là Class 125 (PN16) và Class 250 (PN25), đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp nặng.
- Nhiệt độ làm việc: Dao động từ -10 °C đến 120 °C.
- Áp suất làm việc (Working Pressure):
- Định mức PN16: 16 Bar.
- Định mức PN25: 25 Bar.
- Áp suất thử nghiệm (Test Pressure):
- Định mức PN16: Thử vỏ (Shell) đạt 24 Bar, thử đế van (Seat) đạt 17.6 Bar.
- Định mức PN25: Thử vỏ (Shell) đạt 37.5 Bar, thử đế van (Seat) đạt 27.5 Bar.
Bảng vật liệu chế tạo chi tiết
Việc lựa chọn vật liệu của Gala Fig. 1209-DF cho thấy sự chú trọng vào độ bền cơ học và khả năng làm kín:
| Bộ phận | Vật liệu chế tạo | Tiêu chuẩn kỹ thuật |
|---|---|---|
| Thân van, Nắp van, Vô lăng | Gang dẻo (Ductile Iron) | ASTM A536 65-45-12 |
| Trục van (Stem) | Thép không gỉ 410 | AISI 410 |
| Đĩa van (Disc) | Gang dẻo bọc cao su EPDM | EPDM Coated DI |
| Gioăng cổ van (Gland) | Đồng thau / Gang dẻo | Tùy theo kích cỡ DN65-300 |
| Đai ốc, Van thử, Lõi lỗ | Đồng thau (Brass) | Độ bền cao, chống kẹt |
| Đệm kín (Packing) | Graphite | Non-Asbestos (Không amiăng) |
Thông số kích thước và hệ số lưu lượng (Kv/Kvs)
Dưới đây là bảng thông số kỹ thuật chi tiết cho các kích thước từ DN65 đến DN300 của model Fig. 1209-DF giúp quý khách lựa chọn chính xác cho thiết kế hệ thống:
| Kích thước (DN) | L (mm) | H (mm) | D (mm) | Kv | Kvs | Hệ số K |
|---|---|---|---|---|---|---|
| DN65 (2 1/2") | 290 | 265 | 200 | 104 | 104 | 5.32 |
| DN80 (3") | 310 | 270 | 200 | 112 | 116 | 6.48 |
| DN100 (4") | 350 | 310 | 240 | 162 | 213 | 13.15 |
| DN125 (5") | 400 | 340 | 290 | 254 | 333 | 8.32 |
| DN150 (6") | 480 | 340 | 290 | 335 | 476 | 7.33 |
| DN200 (8") | 600 | 537 | 350 | 535 | 768 | 8.26 |
| DN250 (10") | 730 | 570 | 420 | 1099 | 1153 | 7.27 |
| DN300 (12") | 850 | 690 | 420 | 1588 | 1743 | 8.36 |
Ứng dụng thực tế và kinh nghiệm triển khai
Với kinh nghiệm nhiều năm trong lĩnh vực cung cấp thiết bị công nghiệp, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) đã cung cấp model Van cân bằng Gala Fig. 1209-DF cho nhiều dự án lớn. Điển hình là hệ thống nước giải nhiệt (Chilled Water) tại một nhà máy sản xuất linh kiện điện tử lớn tại Khu công nghiệp VSIP - Bình Dương. Tại đây, van đóng vai trò then chốt trong việc phân bổ lưu lượng nước đồng đều đến các dàn trao đổi nhiệt, giúp tối ưu hóa điện năng tiêu thụ cho hệ thống điều hòa trung tâm.
Ngoài ra, dòng Van cân bằng này còn được ứng dụng rộng rãi trong các mạch phun, hệ thống sưởi ấm và các quy trình công nghiệp yêu cầu kiểm soát lưu lượng khắt khe.
Tại sao nên mua van Gala tại TBCNSG?
TBCNSG không chỉ là đơn vị cung cấp thiết bị mà còn là đối tác kỹ thuật tin cậy của nhiều doanh nghiệp. Chúng tôi khẳng định năng lực chuyên môn thông qua:
- Sản phẩm chính hãng: Cam kết 100% hàng Gala Valves, đầy đủ giấy tờ CO, CQ.
- Đội ngũ kỹ thuật: Sẵn sàng hỗ trợ tư vấn giải pháp, tính toán thông số Kv/Kvs và hỗ trợ kỹ thuật từ xa hoặc trực tiếp tại công trình.
- Hàng sẵn kho: Lưu kho số lượng lớn các kích cỡ từ DN65 đến DN300, đáp ứng tiến độ gấp của dự án.
- Dịch vụ hậu mãi: Bảo hành chính hãng, hỗ trợ thay thế và lắp đặt cho các nhà máy, xí nghiệp tại khu vực phía Nam và trên toàn quốc.
Quý khách hàng có nhu cầu tư vấn chuyên sâu về dòng Balancing Valve lỗ cố định Gala Fig. 1209-DF, vui lòng liên hệ trực tiếp với đội ngũ kỹ sư của TBCNSG để nhận báo giá và giải pháp tối ưu nhất.
