Tại sao cần đo và cài đặt van cân bằng bằng máy chuyên dụng?
Trong các hệ thống HVAC hoặc mạng lưới đường ống nước nóng/lạnh tại các tòa nhà và nhà máy, việc phân phối lưu lượng không đồng đều là vấn đề thường xuyên xảy ra. Hiện tượng "nơi thừa, nơi thiếu" áp suất dẫn đến lãng phí năng lượng và giảm tuổi thọ thiết bị. Phương pháp cân bằng thủy lực bằng máy đo chênh áp là giải pháp tối ưu nhất để đưa hệ thống về trạng thái hoạt động lý tưởng.
Với kinh nghiệm nhiều năm tư vấn thiết bị tại TBCNSG, tôi nhận thấy việc lắp đặt van chỉ là bước đầu. Bước quan trọng nhất chính là hiệu chỉnh các thông số thực tế dựa trên biểu đồ lưu lượng của nhà sản xuất. Bài viết này sẽ hướng dẫn bạn cách sử dụng máy đo chênh áp điện tử để thiết lập van một cách chính xác nhất.
Kinh nghiệm kỹ thuật: Nhiều kỹ thuật viên hiện trường thường bỏ qua bước xả khí trong ống Pitot trước khi đo. Không khí kẹt trong ống dẫn của máy đo chênh áp là nguyên nhân chính dẫn đến kết quả Delta P bị nhảy số liên tục hoặc sai lệch hoàn toàn so với thực tế. Hãy luôn đảm bảo nước đã điền đầy và sạch khí trong dây đo trước khi đọc chỉ số.
Quy trình chuẩn bị thiết bị đo
Trước khi bắt đầu cách cài đặt van cân bằng, bạn cần chuẩn bị các thiết bị sau:
- Máy đo chênh áp điện tử (Manometer) đã được sạc đầy pin.
- Bộ dây đo (ống Pitot) gồm hai màu: Đỏ (High pressure) và Xanh (Low pressure).
- Đầu kim đo phù hợp với van (thường là loại kim cắm nhanh).
- Bảng tra hệ số Kv của hãng van đang sử dụng (ví dụ: IMI, Cimberio, hoặc các dòng van cân bằng phổ biến khác).

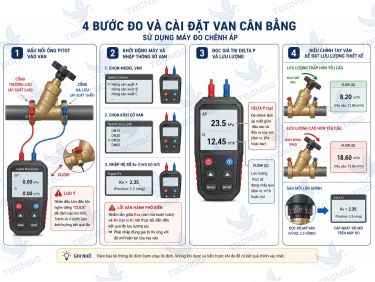

Các bước thực hiện
Bước 1: Đấu nối ống Pitot vào van
Trên thân van cân bằng luôn có hai cổng đo (test points). Bạn cần kết nối dây màu đỏ vào cổng phía thượng lưu (áp suất cao) và dây màu xanh vào cổng phía hạ lưu (áp suất thấp). Lưu ý nhấn mạnh đầu kim cho đến khi nghe tiếng "click" để đảm bảo kín khít, tránh rò rỉ nước làm ảnh hưởng đến kết quả đo lưu lượng van cân bằng.
Bước 2: Khởi động máy và nhập thông số van
Mỗi loại van, mỗi kích cỡ (DN15, DN50, DN100...) sẽ có một đặc tính dòng chảy riêng. Trên máy đo, bạn cần thực hiện các thao tác sau:
- Chọn đúng model van và hãng sản xuất trong thư viện máy đo.
- Nếu máy không có sẵn model, hãy chọn chế độ nhập tay hệ số Kv (hoặc Kvs).
- Nhập giá trị Kv tương ứng với vị trí tay vặn hiện tại của van (ví dụ van đang mở ở mức 2.5 vòng).
Lỗi vận hành phổ biến: Việc nhầm lẫn giữa giá trị Kvs (hệ số lưu lượng khi van mở hoàn toàn) và Kv (hệ số lưu lượng tại vị trí mở thực tế) rất hay xảy ra. Khi sử dụng máy đo, bạn phải nhập đúng giá trị Kv ứng với độ mở hiện tại của tay vặn thì máy mới tính toán chính xác lưu lượng (Flow rate) đang đi qua van.
Bước 3: Đọc giá trị Delta P và Lưu lượng
Sau khi kết nối và nhập thông số, màn hình máy đo sẽ hiển thị hai giá trị quan trọng:
- Delta P (Δp): Độ chênh lệch áp suất giữa đầu vào và đầu ra của van (đơn vị kPa hoặc bar).
- Flow (Q): Lưu lượng thực tế đang chảy qua (đơn vị m3/h hoặc l/s).
Bước 4: Điều chỉnh tay vặn để đạt lưu lượng thiết kế
Quan sát giá trị lưu lượng trên máy đo. Nếu lưu lượng thực tế thấp hơn yêu cầu thiết kế, hãy xoay tay vặn để mở rộng van. Ngược lại, nếu lưu lượng quá lớn, hãy đóng bớt van lại. Sau mỗi lần chỉnh tay vặn, bạn cần cập nhật lại vị trí độ mở trên máy đo để máy tính toán lại giá trị Kv mới.
| Trạng thái hệ thống | Hành động kỹ thuật | Mục tiêu |
|---|---|---|
| Lưu lượng thực tế > Thiết kế | Xoay tay vặn về hướng đóng (giảm số) | Tăng trở lực, giảm lưu lượng |
| Lưu lượng thực tế < Thiết kế | Xoay tay vặn về hướng mở (tăng số) | Giảm trở lực, tăng lưu lượng |
| Lưu lượng đạt chuẩn | Khóa vị trí tay vặn (Memory stop) | Cố định thông số vận hành |
Ứng dụng thực tế tại công trình
Trong một dự án lắp đặt hệ thống giải nhiệt Chiller tại KCN VSIP, Bình Dương mà chúng tôi từng thực hiện, việc áp dụng đúng hướng dẫn sử dụng máy đo chênh áp đã giúp chủ đầu tư tiết kiệm được 15% điện năng tiêu thụ của bơm. Trước đó, hệ thống gặp tình trạng các dàn lạnh ở xa không đủ nước lạnh, trong khi các dàn gần Chiller lại quá dư thừa, gây hiện tượng ngắn mạch thủy lực.
Việc đo đạc và hiệu chỉnh tỉ mỉ từng cụm van tại các tầng giúp toàn bộ hệ thống đạt được sự cân bằng động, đảm bảo mọi vị trí trong nhà máy đều nhận được lưu lượng nước đúng như tính toán của kỹ sư thiết kế.
Lưu ý quan trọng khi vận hành
Khi thực hiện phương pháp cân bằng thủy lực, bạn cần lưu ý rằng việc điều chỉnh một van có thể ảnh hưởng đến áp suất của các nhánh khác trong cùng hệ thống. Do đó, quy trình nên được thực hiện từ các nhánh chính trước, sau đó mới đến các nhánh phụ và cuối cùng là các thiết bị đầu cuối.
Nếu bạn đang tìm kiếm các tài liệu kỹ thuật chuyên sâu hoặc cần tham khảo các dòng van cân bằng chính hãng để tối ưu hóa hệ thống, hãy liên hệ với đội ngũ kỹ thuật tại TP.HCM của chúng tôi để được hỗ trợ chi tiết nhất về thông số Kv và biểu đồ lưu lượng đặc thù của từng nhãn hàng.
Hy vọng bài hướng dẫn này giúp các bạn tự tin hơn trong việc làm chủ thiết bị và tối ưu hóa hiệu suất cho hệ thống đường ống công nghiệp.
