Van cân bằng, trong thuật ngữ kỹ thuật quốc tế được gọi là Balancing Valve, trong tiếng Trung là 平衡阀 (Pínghéng fá) và tiếng Nhật là バランシングバルブ (Baranshingu barubu). Đây là một thiết bị thủy lực quan trọng, đóng vai trò điều chỉnh và kiểm soát lưu lượng hoặc áp suất trong hệ thống đường ống. Mục tiêu cốt lõi của thiết bị này là đảm bảo mọi nhánh trong một hệ thống tuần hoàn (như hệ thống điều hòa trung tâm Chiller, hệ thống sưởi hoặc mạng lưới cấp nước công nghiệp) đều nhận được lưu lượng chất lỏng chính xác theo thiết kế, tránh tình trạng "nơi thừa, nơi thiếu".
Trong các hệ thống đường ống phức tạp, dòng chảy luôn có xu hướng đi theo con đường có trở lực thấp nhất. Nếu không có sự can thiệp của thiết bị cân bằng, các thiết bị ở gần bơm sẽ nhận quá nhiều lưu lượng, trong khi các thiết bị ở xa lại không đủ công suất hoạt động. Sự hiện diện của thiết bị này giúp tối ưu hóa hiệu suất năng lượng, giảm tiếng ồn và kéo dài tuổi thọ cho toàn bộ hệ thống máy móc liên quan.
Cấu tạo chi tiết của van cân bằng
Một thiết bị cân bằng tiêu chuẩn thường được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều được tính toán kỹ lưỡng về vật liệu để chịu đựng môi trường làm việc khắc nghiệt:
- Thân van (Body): Thường được đúc từ gang cầu, gang xám, đồng hoặc thép không gỉ. Thân van là bộ phận chịu áp lực chính và bảo vệ các chi tiết bên trong.
- Đĩa van hoặc lõi van (Plug/Disc): Đây là bộ phận trực tiếp điều tiết dòng chảy. Thiết kế của đĩa van thường có dạng hình côn hoặc hình đặc biệt để tạo ra đặc tính lưu lượng tuyến tính.
- Trục van (Stem): Kết nối tay vặn với đĩa van, thường làm bằng thép không gỉ để chống ăn mòn và đảm bảo độ bền cơ học khi vận hành liên tục.

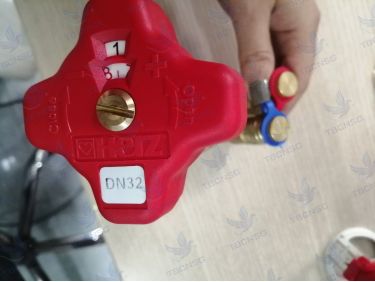

- Bộ phận điều khiển (Handwheel/Actuator): Có thể là tay vặn thủ công có thang đo hoặc bộ truyền động điện/khí nén đối với các dòng tự động.
- Cổng đo áp suất (Pressure Test Ports): Hai đầu kim đo (thường bằng đồng) cho phép kỹ thuật viên gắn máy đo chênh áp để xác định lưu lượng thực tế đang đi qua van.
- Gioăng làm kín (Seals/O-rings): Thường làm từ EPDM hoặc PTFE, đảm bảo van không bị rò rỉ ra ngoài môi trường hoặc rò rỉ qua ty van.
Các tiêu chuẩn chế tạo phổ biến thường áp dụng bao gồm BS 7350, ASME B16.34 hoặc các tiêu chuẩn DIN của Đức, đảm bảo tính đồng bộ và an toàn khi lắp đặt vào các hệ thống tiêu chuẩn quốc tế.
Nguyên lý hoạt động của thiết bị
Cơ chế vận hành của thiết bị dựa trên nguyên lý thay đổi tổn thất áp suất cục bộ để điều chỉnh lưu lượng. Khi ta xoay tay vặn, đĩa van sẽ di chuyển lên hoặc xuống, làm thay đổi diện tích mặt cắt ngang của dòng chảy tại vị trí đó.
Trong trạng thái vận hành, dòng chất lỏng đi qua van sẽ tạo ra một độ chênh lệch áp suất (Delta P) giữa đầu vào và đầu ra. Dựa trên hệ số lưu lượng (Kv) đã được nhà sản xuất thiết lập cho từng vị trí mở của van, người ta có thể tính toán chính xác lưu lượng thực tế thông qua công thức thủy lực. Đối với các dòng tự động, van sử dụng một màng ngăn bên trong để tự động điều chỉnh độ mở của lõi van dựa trên sự thay đổi áp suất tức thời, từ đó duy trì lưu lượng không đổi bất kể sự biến động của hệ thống.
Phân loại van cân bằng phổ biến
Việc phân loại giúp kỹ sư xác định đúng thiết bị phù hợp với đặc thù của từng dự án. Dưới đây là bảng so sánh các dòng phổ biến nhất hiện nay:
| Tiêu chí | Van cân bằng tĩnh (Manual) | Van cân bằng động (Automatic) | Van chênh áp (DPCV) |
|---|---|---|---|
| Cơ chế | Cài đặt thủ công bằng tay | Tự động điều chỉnh theo áp suất | Duy trì chênh áp cố định |
| Vật liệu | Đồng, Gang, Inox | Gang, Thép không gỉ | Gang, Đồng |
| Độ linh hoạt | Thấp (cần chỉnh lại khi hệ thống thay đổi) | Cao (tự thích ứng) | Rất cao (bảo vệ các cụm thiết bị) |
| Ứng dụng | Hệ thống lưu lượng không đổi | Hệ thống lưu lượng biến thiên (VAV) | Bảo vệ các nhánh mạch kín |

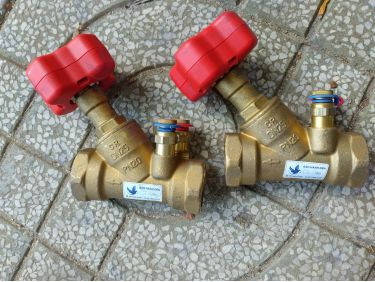

Ngoài ra, người ta còn phân loại theo kiểu kết nối như nối ren (cho kích thước nhỏ DN15 - DN50) hoặc nối mặt bích (cho kích thước lớn từ DN65 trở lên).
Hướng dẫn lựa chọn thiết bị phù hợp
Để chọn được một chiếc Van cân bằng đạt chuẩn, kỹ sư cần căn cứ vào các thông số kỹ thuật thực tế thay vì chỉ chọn theo kích thước đường ống:
- Lưu lượng thiết kế (Design Flow): Đây là yếu tố quan trọng nhất để xác định giá trị Kv cần thiết.
- Áp suất làm việc (PN): Thông thường là PN16, PN25 hoặc Class 150, Class 300 tùy theo độ cao và công suất bơm.
- Nhiệt độ môi chất: Hệ thống nước nóng yêu cầu gioăng EPDM chịu nhiệt, trong khi hệ thống nước lạnh Chiller cần lưu ý vấn đề đọng sương.
- Kích thước (DN): Phải phù hợp với đường ống nhưng đôi khi van có thể nhỏ hơn một cấp so với ống để tăng độ nhạy điều chỉnh.
Bạn có thể tham khảo thêm các dòng van cân bằng chính hãng để có cái nhìn trực quan về thông số kỹ thuật từ các thương hiệu uy tín.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, thiết bị có thể phát sinh một số vấn đề kỹ thuật sau:
- Tiếng ồn và rung động: Thường do vận tốc dòng chảy quá cao hoặc van bị hiện tượng xâm thực. Giải pháp là kiểm tra lại tính toán lưu lượng hoặc lắp thêm thiết bị giảm chấn.
- Lưu lượng không đạt thiết kế: Có thể do cặn bẩn bám vào lõi van hoặc lắp ngược chiều dòng chảy. Cần vệ sinh lọc y phía trước và kiểm tra mũi tên chỉ hướng trên thân van.
- Rò rỉ tại cổ van: Do gioăng làm kín bị lão hóa hoặc trục van bị trầy xước. Cần thay thế bộ kit làm kín mới.
- Kết quả đo áp suất không ổn định: Do cổng đo áp (PT ports) bị tắc nghẽn bởi tạp chất. Cần xả air và vệ sinh đầu kim đo.
Hướng dẫn bảo dưỡng định kỳ
Để hệ thống hoạt động ổn định, việc bảo trì định kỳ là bắt buộc. Theo kinh nghiệm triển khai tại các khu công nghiệp ở Đồng Nai và Vũng Tàu, lịch bảo trì nên được thực hiện ít nhất 12 tháng một lần:
- Kiểm tra ngoại quan: Xem xét các dấu hiệu ăn mòn hóa học hoặc rò rỉ tại các mối nối mặt bích.
- Vận hành thử: Xoay tay vặn từ vị trí đóng hoàn toàn sang mở hoàn toàn để đảm bảo trục van không bị kẹt.
- Vệ sinh cổng đo: Đảm bảo các đầu kim đo không bị bịt kín bởi bùn đất hoặc cặn canxi.
- Tái cân bằng: Sử dụng máy đo chênh áp chuyên dụng để kiểm tra lại lưu lượng thực tế so với thiết kế, điều chỉnh lại nếu có sự sai lệch do thay đổi cấu trúc hệ thống.
Hướng dẫn lắp đặt tiêu chuẩn
Việc lắp đặt đúng kỹ thuật quyết định đến 80% độ chính xác của thiết bị. Hãy tuân thủ các nguyên tắc sau:
- Chiều dòng chảy: Lắp đặt đúng theo hướng mũi tên đúc nổi trên thân van.
- Khoảng cách đoạn ống thẳng: Để dòng chảy ổn định, nên có một đoạn ống thẳng ít nhất 5 lần đường kính ống (5D) ở phía trước van và 2 lần đường kính ống (2D) ở phía sau van.
- Vị trí lắp đặt: Tránh lắp van ở những vị trí quá hẹp, không đủ không gian để thao tác tay vặn hoặc gắn máy đo áp suất.
- Lọc y: Luôn lắp đặt lọc y (Y-Strainer) ở phía thượng nguồn để bảo vệ các chi tiết tinh vi bên trong van.
Để tìm kiếm các giải pháp phù hợp cho dự án, quý khách có thể xem qua danh sách sản phẩm van cân bằng với đầy đủ các tiêu chuẩn kết nối từ PN16 đến PN25.
Bảng tổng hợp so sánh đặc tính kỹ thuật
| Loại vật liệu | Nhiệt độ tối đa | Áp suất tối đa | Môi trường sử dụng |
|---|---|---|---|
| Đồng (Bronze/Brass) | 120°C | PN25 | Nước sạch, hệ thống dân dụng |
| Gang (Cast Iron) | 110°C - 150°C | PN16/PN25 | Hệ thống Chiller, PCCC, Công nghiệp |
| Inox (Stainless Steel) | 220°C | PN40 | Hóa chất, thực phẩm, hơi nước |
Câu hỏi thường gặp (FAQ)
Van cân bằng có thay thế được van chặn thông thường không?
Mặc dù có chức năng đóng ngắt, nhưng chức năng chính của nó là điều tiết. Sử dụng nó như một van chặn thường xuyên có thể làm mòn đĩa điều tiết, giảm độ chính xác khi cân bằng lưu lượng.
Tại sao hệ thống Chiller bắt buộc phải dùng van cân bằng?
Nó đảm bảo mỗi dàn lạnh (FCU/AHU) nhận đúng lượng nước lạnh cần thiết để trao đổi nhiệt, giúp duy trì nhiệt độ phòng ổn định và tiết kiệm điện năng cho máy bơm.
Sự khác biệt giữa van cân bằng tĩnh và động là gì?
Van tĩnh (Manual) có khe hở cố định sau khi chỉnh, phù hợp hệ thống tải không đổi. Van động (Automatic) tự thay đổi khe hở để giữ lưu lượng không đổi khi áp suất hệ thống biến thiên.
Có cần máy chuyên dụng để cài đặt van cân bằng tĩnh không?
Có, cần một máy đo chênh áp kỹ thuật số để kết nối vào hai cổng đo trên thân van, từ đó xác định lưu lượng thực tế và điều chỉnh tay vặn cho đúng thiết kế.
Lắp ngược chiều mũi tên trên thân van có sao không?
Lắp ngược sẽ làm sai lệch hoàn toàn giá trị đo áp suất và khả năng điều tiết, thậm chí gây ra tiếng ồn lớn và làm hỏng cơ cấu bên trong do áp lực dòng chảy tác động sai hướng.
Van cân bằng tự động có cần bảo trì không?
Có, thậm chí cần kiểm tra kỹ hơn vì lõi van bên trong chuyển động liên tục. Cặn bẩn có thể làm kẹt lò xo hoặc màng ngăn, khiến van mất khả năng tự điều chỉnh.
Nên lắp van cân bằng ở đường cấp hay đường hồi?
Thông thường, thiết bị này được ưu tiên lắp trên đường hồi (Return pipe) để đảm bảo dòng chảy đi qua van ổn định hơn và giảm thiểu hiện tượng bọt khí.
Kết luận
Việc hiểu rõ và ứng dụng đúng Van cân bằng không chỉ đơn thuần là lắp đặt một thiết bị lên đường ống, mà là giải pháp tối ưu hóa toàn bộ hệ thống thủy lực. Một hệ thống được cân bằng tốt sẽ hoạt động êm ái, tiết kiệm chi phí vận hành và đảm bảo sự thoải mái cho người sử dụng cuối cùng. Hy vọng những chia sẻ kỹ thuật trên từ đội ngũ biên tập TBCNSG sẽ giúp quý khách hàng và các bạn kỹ sư có thêm kiến thức hữu ích để áp dụng vào thực tế công trình.
