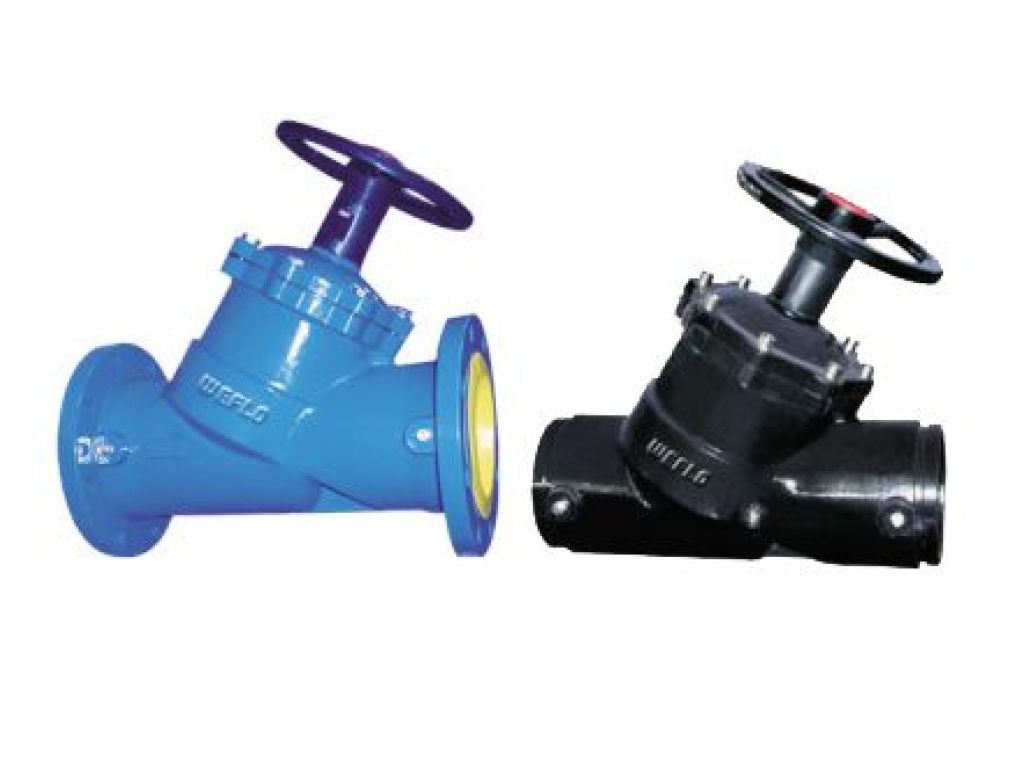

Van cân bằng Weflo FIG.1209 kết nối bích và rãnh

Van cân bằng Weflo FIG.1209 (Balancing Valve Flanged Ends & Grooved Ends) là một thiết bị kỹ thuật quan trọng trong các hệ thống thủy lực hiện đại, đặc biệt là hệ thống điều hòa không khí trung tâm (HVAC) và hệ thống Chiller. Đây là dòng van cân bằng tĩnh (Static Balancing Valve) được thiết kế để điều chỉnh lưu lượng nước đi qua các nhánh của hệ thống, đảm bảo sự phân phối nhiệt lượng đồng đều và tối ưu hóa hiệu suất vận hành của toàn bộ công trình. Sản phẩm này thường được các kỹ sư M&E ưu tiên lựa chọn để thay thế cho các dòng van chặn thông thường khi cần kiểm soát lưu lượng chính xác tại các khu vực như dàn lạnh AHU, FCU hoặc các nhánh ống chính trong nhà máy và tòa nhà cao tầng.

Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi nhận thấy Van cân bằng Weflo FIG.1209 sở hữu ưu điểm vượt trội nhờ khả năng kết nối linh hoạt giữa kiểu nối bích (Flanged) và nối rãnh (Grooved). Điều này giúp nhà thầu tiết kiệm đáng kể thời gian thi công và linh hoạt trong việc phối hợp các loại ống dẫn khác nhau. Với kinh nghiệm nhiều năm cung cấp thiết bị cho các dự án lớn tại khu vực phía Nam như TP. Hồ Chí Minh, Bình Dương và Đồng Nai, TBCNSG cam kết mang đến giải pháp kỹ thuật tối ưu nhất cùng dịch vụ hậu mãi chuyên nghiệp.

Tổng quan về thương hiệu Weflo và Model FIG.1209

Weflo là một thương hiệu toàn cầu có uy tín lâu đời trong lĩnh vực sản xuất van công nghiệp và thiết bị phòng cháy chữa cháy. Các sản phẩm của Weflo nổi tiếng với độ bền cao, đáp ứng các tiêu chuẩn khắt khe của quốc tế như UL, FM, ANSI và BS. Tại thị trường Việt Nam, Weflo đã khẳng định được vị thế của mình thông qua hàng loạt dự án trọng điểm, từ các khu công nghiệp tại Hải Phòng, Đà Nẵng cho đến các tòa cao ốc tại Vũng Tàu.

Riêng với dòng Balancing Valve model FIG.1209, đây là bước đột phá về thiết kế của hãng. Khác với các dòng van cân bằng truyền thống chỉ có một kiểu kết nối, FIG.1209 cho phép người dùng lựa chọn giữa mặt bích tiêu chuẩn hoặc nối rãnh nhanh chóng. Thân van được đúc từ gang cầu (Ductile Iron) cao cấp, giúp chịu được áp suất làm việc lên đến PN16 hoặc PN25 mà không bị biến dạng hay rò rỉ. Đây là lý do tại sao dòng van này luôn nằm trong danh mục sản phẩm bán chạy nhất tại TBCNSG trong suốt 5 năm qua.

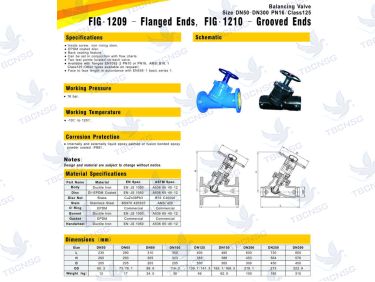

Thông số kỹ thuật chi tiết Van cân bằng Weflo FIG.1209

Để đảm bảo việc lựa chọn thiết bị chính xác cho hệ thống, quý khách hàng cần nắm rõ các thông số kỹ thuật cơ bản của model FIG.1209. Dưới đây là bảng tổng hợp thông số từ nhà sản xuất được đội ngũ kỹ thuật của TBCNSG kiểm chứng:

Việc hiểu rõ Van cân bằng là gì? và cách thức vận hành của nó sẽ giúp các kỹ sư vận hành hệ thống một cách trơn tru hơn. Model FIG.1209 sử dụng cơ chế đĩa van dạng piston, cho phép điều chỉnh độ mở cực kỳ mịn, từ đó kiểm soát lưu lượng (Kv/Cv) một cách chính xác tuyệt đối theo yêu cầu thiết kế.

Đặc điểm cấu tạo và bản vẽ kỹ thuật

Cấu tạo của Van cân bằng Weflo FIG.1209 bao gồm các thành phần chính: Thân van, nắp van, trục van, đĩa van và tay quay điều chỉnh. Điểm đặc biệt của model này là sự hiện diện của hai cổng đo áp suất (PT ports) nằm ở đầu vào và đầu ra của van. Các cổng này cho phép kỹ thuật viên sử dụng máy đo chênh áp để xác định lưu lượng thực tế đang chảy qua van mà không cần tháo rời thiết bị.

Trục van được làm từ thép không gỉ (Stainless Steel), đảm bảo khả năng chống ăn mòn trong môi trường nước tuần hoàn lâu ngày. Đĩa van thường được bọc cao thể EPDM giúp đóng kín hoàn toàn khi cần thiết, biến nó thành một thiết bị 2 trong 1: vừa là van cân bằng, vừa có thể đóng vai trò như một van chặn (Isolation Valve) trong một số trường hợp bảo trì khẩn cấp.

Về kích thước hình học, FIG.1209 tuân thủ các tiêu chuẩn quốc tế về khoảng cách giữa hai mặt bích (Face-to-Face), giúp việc thay thế các dòng van cũ trở nên dễ dàng mà không cần phải cắt nối lại đường ống. Quý khách hàng có thể liên hệ trực tiếp với TBCNSG để nhận bản vẽ CAD hoặc PDF chi tiết cho từng kích cỡ DN cụ thể.

Ưu điểm nổi bật của model FIG.1209 so với các dòng khác

Trong phân khúc Balancing Valve, Weflo FIG.1209 thường được so sánh với các dòng van của Danfoss hay TA. Tuy nhiên, FIG.1209 có những lợi thế riêng biệt:

• Tính linh hoạt cao: Khả năng tùy chọn đầu nối rãnh (Grooved) là một điểm cộng lớn cho các hệ thống PCCC hoặc HVAC hiện đại vốn ưu tiên phương pháp nối nhanh để giảm trọng lượng hệ thống và chi phí nhân công.
• Độ chính xác: Thang chia độ trên tay quay rõ ràng, giúp việc cài đặt giá trị lưu lượng trở nên trực quan và dễ dàng lặp lại.
• Độ bền vật liệu: Thân gang cầu của Weflo có độ dẻo dai tốt hơn gang xám thông thường, hạn chế tối đa tình trạng nứt vỡ do va đập thủy lực (Water hammer).
• Giá thành cạnh tranh: So với các thương hiệu từ Châu Âu, Weflo mang lại hiệu quả kinh tế cao hơn cho chủ đầu tư mà vẫn đảm bảo đầy đủ các chứng chỉ kỹ thuật cần thiết.

Tại TBCNSG, chúng tôi đã cung cấp Van cân bằng Weflo cho nhiều dự án nhà máy sản xuất linh kiện điện tử tại KCN VSIP (Bình Dương). Phản hồi từ các đơn vị vận hành cho thấy van hoạt động ổn định, không xảy ra hiện tượng kẹt trục hay rò rỉ tại các cổng đo áp suất sau nhiều năm sử dụng.

Hướng dẫn lắp đặt và vận hành an toàn

Lắp đặt đúng kỹ thuật là yếu tố then chốt để thiết bị cân bằng thủy lực phát huy tối đa công dụng. Dưới đây là các bước cơ bản:

• Kiểm tra hướng dòng chảy: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Phải lắp đặt van sao cho hướng nước đi trùng với hướng mũi tên này.
• Vệ sinh đường ống: Trước khi lắp van, cần súc rửa đường ống để loại bỏ rác hàn, cát đá, tránh làm hỏng đĩa van và tắc nghẽn các cổng đo áp suất nhỏ.
• Vị trí lắp đặt: Nên lắp van ở vị trí dễ tiếp cận để kỹ thuật viên có thể cắm máy đo vào các cổng PT ports dễ dàng.
• Cài đặt giá trị: Sử dụng tay quay để điều chỉnh đến vị trí mong muốn dựa trên biểu đồ lưu lượng (Flow Chart) đi kèm trong datasheet của sản phẩm.

TBCNSG không chỉ cung cấp sản phẩm mà còn hỗ trợ tư vấn kỹ thuật từ xa hoặc trực tiếp tại công trình. Với đội ngũ kỹ sư am hiểu sâu về hệ thống thủy lực, chúng tôi sẵn sàng hỗ trợ thay thế, lắp đặt cho các công ty, nhà máy có nhu cầu nâng cấp hệ thống cũ.

Phụ kiện tương thích và tài liệu Datasheet

Để vận hành Balancing Valve hiệu quả, người dùng thường cần thêm các phụ kiện như máy đo chênh áp kỹ thuật số (Differential Pressure Manometer). Thiết bị này sẽ kết nối với hai cổng đo trên van FIG.1209 để hiển thị lưu lượng tức thời. Ngoài ra, các loại gioăng làm kín mặt bích hoặc khớp nối rãnh chính hãng cũng là những phụ kiện không thể thiếu để đảm bảo hệ thống kín khít hoàn toàn.

Quý khách hàng có thể tải tài liệu kỹ thuật (Datasheet) chính thức của Weflo FIG.1209 tại website của chúng tôi hoặc yêu cầu nhân viên kinh doanh gửi bản cứng kèm theo khi giao hàng. Tài liệu này bao gồm các biểu đồ tổn thất áp suất, hệ số Kv cho từng kích thước van, giúp việc tính toán thiết kế trở nên chính xác hơn.

Đánh giá thực tế và năng lực cung cấp của TBCNSG

Trong suốt quá trình hoạt động, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn luôn đặt tiêu chí chất lượng lên hàng đầu. Đối với dòng Van cân bằng Weflo FIG.1209, chúng tôi đã nhận được rất nhiều phản hồi tích cực từ các chủ đầu tư lớn. Họ đánh giá cao khả năng chịu áp suất của van và tính thẩm mỹ của lớp sơn epoxy chống ăn mòn bên ngoài.

Chúng tôi khẳng định có đầy đủ năng lực để đáp ứng các đơn hàng số lượng lớn cho các dự án tại khu vực phía Nam và trên toàn quốc. Hàng hóa luôn có sẵn trong kho với đầy đủ kích thước từ DN50 đến DN300. Mọi sản phẩm bán ra đều đi kèm chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) bản gốc hoặc sao y công chứng, đảm bảo tính pháp lý cao nhất cho công trình của bạn.

Yêu cầu báo giá và hỗ trợ sau bán hàng

Nếu bạn đang tìm kiếm một giải pháp Balancing Valve tin cậy với mức giá hợp lý, Weflo FIG.1209 chính là sự lựa chọn hàng đầu. TBCNSG cam kết cung cấp mức giá cạnh tranh nhất thị trường cùng chính sách bảo hành dài hạn lên đến 12 tháng.

Đội ngũ kỹ thuật viên của chúng tôi luôn sẵn sàng hỗ trợ giải đáp các thắc mắc về cách lựa chọn size van, cách đọc biểu đồ lưu lượng hay xử lý các sự cố phát sinh trong quá trình vận hành. Đừng ngần ngại liên hệ với chúng tôi để nhận được báo giá chi tiết và các ưu đãi hấp dẫn dành cho đại lý và nhà thầu.
