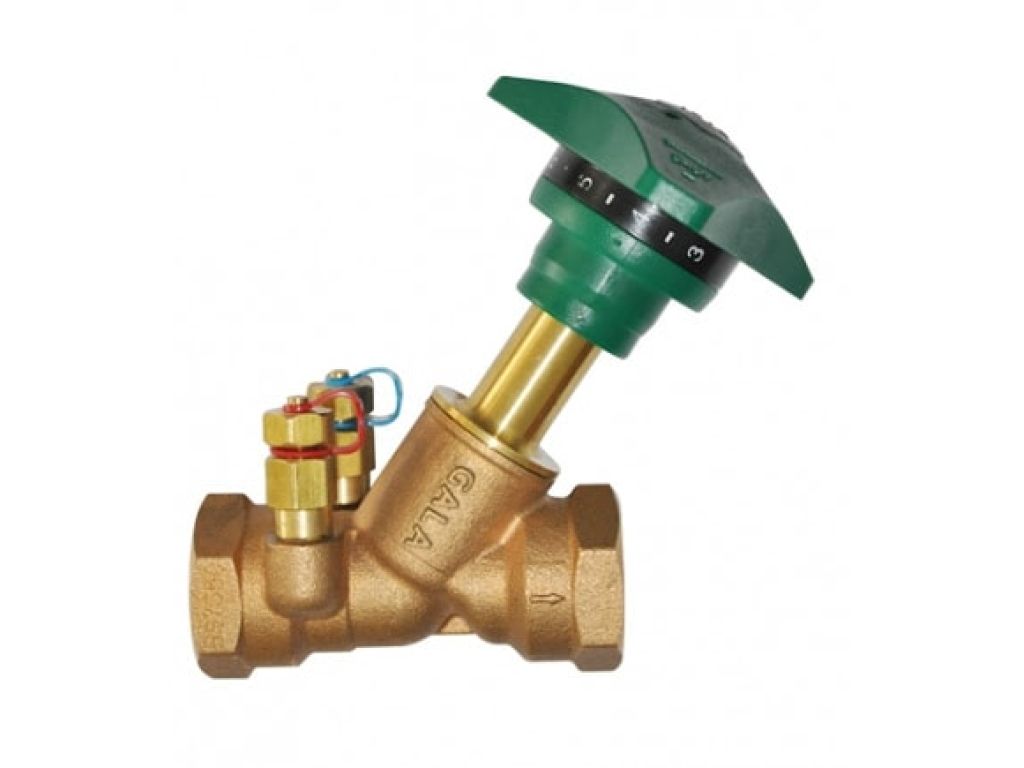

Van cân bằng Gala Fig. 1209-BT là dòng van cân bằng kép lỗ cố định (Fixed Orifice Double Regulating Valve) thuộc phân khúc CLASS 150, chuyên dụng cho các hệ thống tuần hoàn nước nóng, nước lạnh và hệ thống HVAC. Sản phẩm này được thiết kế để thay thế các dòng van tiết lưu thông thường khi hệ thống yêu cầu sự kết hợp giữa chức năng điều tiết lưu lượng và đo lường thông số chính xác. Đối tượng sử dụng chính là các nhà thầu cơ điện (M&E), đơn vị vận hành nhà máy và kỹ sư hệ thống nhiệt cần tối ưu hóa hiệu suất thủy lực.
Đặc tính kỹ thuật nổi bật của Van cân bằng Gala Fig.1209-BT
Model Fig. 1209-BT là loại van cầu chữ Y (Y-pattern globe valve) với thiết kế đĩa tiết lưu đặc trưng, giúp đạt được hiệu suất phần trăm không đổi trong suốt quá trình vận hành. Điểm khác biệt lớn nhất của dòng van này là việc tích hợp đĩa lỗ đầu vào cạnh vuông và các điểm kiểm tra chèn (test points), cho phép kỹ thuật viên đo độ chênh áp một cách dễ dàng.
Tính năng điều tiết kép (Double Regulating) cho phép người dùng thiết lập giới hạn độ mở tối đa của van bằng khóa Allen. Sau khi đã cân chỉnh, van có thể đóng lại và mở ra đúng vị trí đã thiết lập trước đó mà không cần đo đạc lại. Việc vận hành được thực hiện thông qua vô lăng Microset với thang chia độ rõ nét, giúp kiểm soát lưu lượng tỉ mỉ.
Thông số áp suất và nhiệt độ làm việc
Van được chế tạo để chịu được các điều kiện khắc nghiệt trong môi trường công nghiệp với biểu đồ áp suất/nhiệt độ như sau:
- Nhiệt độ từ -10 °C đến 100 °C: Áp suất làm việc tối đa đạt 25 Bar (PN25).
- Nhiệt độ 110 °C: Áp suất tối đa giảm xuống còn 23.4 Bar.
- Nhiệt độ 120 °C: Áp suất tối đa là 21.8 Bar.
Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn BS7350, đảm bảo độ chính xác đo lưu lượng trong khoảng +/- 5% trên tất cả các thiết lập của vô lăng. Đây là yếu tố then chốt để cân bằng thủy lực chính xác cho các mạch hệ thống phức tạp.
Cấu tạo vật liệu chi tiết
Sự bền bỉ của Van cân bằng Gala Fig. 1209-BT đến từ việc sử dụng các hợp kim đồng cao cấp, chống ăn mòn tốt trong môi trường nước:
| Bộ phận | Kích cỡ (DN) | Vật liệu | Tiêu chuẩn |
|---|---|---|---|
| Thân van (Body) | 15 - 50 | Đồng đỏ (Bronze) | ASTM B62 C83600 |
| Nắp van (Bonnet) | 15 - 32 | Đồng thau (Brass) | ASTM B453 C35330 |
| Nắp van (Bonnet) | 40 - 50 | Đồng đỏ (Bronze) | ASTM B62 C83600 |
| Trục van & Lõi lỗ | 15 - 50 | Đồng thau (Brass) | ASTM B453 C35330 |
| Đĩa van (Disc) | 15 - 20 | Đồng thau (Brass) | ASTM B453 C35330 |
| Đĩa van (Disc) | 25 - 50 | Đồng thau + PTFE | ASTM B453 C35330 |
Để hiểu rõ hơn về nguyên lý hoạt động, quý khách có thể tìm hiểu thêm Van cân bằng là gì ? nhằm áp dụng đúng kỹ thuật cho hệ thống của mình. Việc sử dụng đúng Van cân bằng (Balancing Valve) không chỉ giúp tiết kiệm năng lượng mà còn kéo dài tuổi thọ cho bơm và các thiết bị trao đổi nhiệt.
Kích thước và Hệ số lưu lượng (Kv/Kvs)
Dưới đây là bảng thông số kích thước hình học và hệ số lưu lượng giúp quý khách lựa chọn model phù hợp với yêu cầu thiết kế:
- DN15 (1/2"): L=87mm, H=113mm | Kv=1.72, Kvs=2.20.
- DN20 (3/4"): L=96mm, H=114mm | Kv=2.97, Kvs=4.60.
- DN25 (1"): L=100mm, H=135mm | Kv=4.75, Kvs=8.50.
- DN32 (1 1/4"): L=114mm, H=136mm | Kv=10.25, Kvs=16.70.
- DN40 (1 1/2"): L=125mm, H=151mm | Kv=16.83, Kvs=26.10.
- DN50 (2"): L=146mm, H=152mm | Kv=27.26, Kvs=43.20.
Ứng dụng thực tế và Kinh nghiệm triển khai
Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị công nghiệp, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) đã cung cấp model Gala Fig. 1209-BT cho nhiều dự án lớn. Điển hình là hệ thống Chiller tại một nhà máy dệt nhuộm khu vực Bình Dương, nơi yêu cầu sự cân bằng áp suất cực kỳ khắt khe để đảm bảo nhiệt độ nước giải nhiệt đồng đều giữa các máy sản xuất.
Sản phẩm này cũng thường xuyên được chúng tôi tư vấn lắp đặt cho các tòa nhà văn phòng tại Tp Hồ Chí Minh và các khu công nghiệp tại Đồng Nai, Vũng Tàu. Với kết nối ren tiêu chuẩn ISO 7 (BS 2779/BS 10266), van rất linh hoạt trong việc lắp mới hoặc thay thế bảo trì.
Tại sao nên mua Van Gala tại TBCNSG?
TBCNSG không chỉ là đơn vị phân phối mà còn là đối tác kỹ thuật tin cậy của hãng Gala. Khi lựa chọn sản phẩm van cân bằng kép tại chúng tôi, quý khách hàng sẽ nhận được:
- Cam kết chính hãng: Đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
- Hỗ trợ kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn từ xa hoặc hỗ trợ thay thế lắp đặt tận nơi cho các nhà máy, xí nghiệp.
- Hàng sẵn kho: Chúng tôi luôn duy trì lượng tồn kho lớn các kích cỡ từ DN15 đến DN50 để đáp ứng tiến độ công trình.
- Bảo hành chu đáo: Chính sách bảo hành theo tiêu chuẩn nhà sản xuất, xử lý sự cố nhanh chóng.
Nếu hệ thống của bạn đang gặp vấn đề về phân phối lưu lượng không đều hoặc cần nâng cấp hệ thống đo lường, hãy liên hệ ngay với đội ngũ kỹ thuật của TBCNSG để được tư vấn giải pháp tối ưu nhất với dòng Van Gala Fig. 1209-BT.
