Bạn đang tìm một thiết bị điều khiển lưu chất có thể đóng mở nhanh, an toàn trong môi trường dễ cháy nổ và ổn định trong nhiều năm vận hành liên tục? Van bướm khí nén KosaPlus là dòng sản phẩm được rất nhiều kỹ sư cơ điện tại Việt Nam lựa chọn cho các hệ thống nước, PCCC, HVAC và hóa chất. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, phân loại, bảng giá tham khảo và cách nhận biết hàng chính hãng để bạn ra quyết định mua đúng ngay từ lần đầu.
Cần tư vấn chọn mã van bướm khí nén KosaPlus phù hợp với bản vẽ dự án? Liên hệ Kỹ Sư Tư Vấn - Hotline: 09 1800 6799

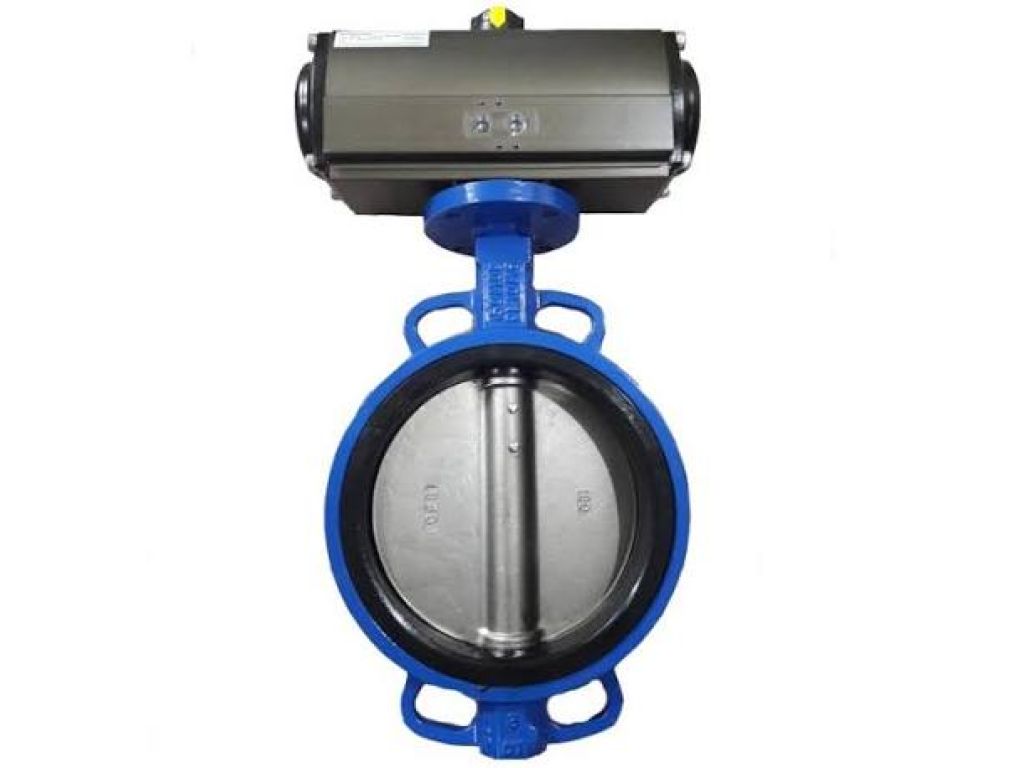

Van bướm khí nén KosaPlus là gì? Đây là sự kết hợp giữa phần thân van bướm cơ học (butterfly valve body) và bộ truyền động khí nén (pneumatic actuator) mang thương hiệu KosaPlus, xuất xứ Hàn Quốc. Thân van đảm nhận nhiệm vụ chặn dòng chảy nhờ đĩa van xoay 90 độ quanh trục, còn bộ truyền động khí nén chuyển hóa năng lượng khí nén thành chuyển động quay để điều khiển đĩa van thay cho tay gạt thủ công.
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Kích thước | DN50 - DN800 (tương đương 2 inch đến 32 inch) |
| Vật liệu thân van | Gang dẻo, Inox 304/316, Nhựa uPVC/cPVC |
| Vật liệu đĩa van và trục | Inox 304, Inox 316 |
| Gioăng làm kín | EPDM, NBR, PTFE (Teflon) |
| Áp lực khí nén điều khiển | 3 - 8 bar |
| Áp lực làm việc của lưu chất | PN10, PN16, PN25 |
| Kiểu kết nối | Wafer (kẹp bích), Semi-Lug, Lug, Flange (hai mặt bích) |
| Tiêu chuẩn mặt bích | JIS 10K/20K, BS PN16, ANSI CLASS 150, DIN |
| Cấp bảo vệ đầu khí nén | IP67 |
| Nhiệt độ làm việc | Tùy vật liệu gioăng, phổ biến từ -10 đến 180 độ C |
| Xuất xứ và bảo hành | KosaPlus Hàn Quốc, bảo hành chính hãng 12 đến 24 tháng |
Việc nắm rõ bảng thông số trên giúp bạn nhanh chóng đối chiếu với tiêu chuẩn mặt bích JIS, BS, ANSI của đường ống hiện hữu, từ đó chọn đúng mã van mà không phải gia công lại mặt bích tại công trường.
Một chiếc van bướm khí nén KosaPlus gồm hai khối chính có thể tháo rời để bảo dưỡng hoặc thay thế:
Hai khối được liên kết qua mặt bích chuẩn ISO/NAMUR, nhờ đó có thể lắp thêm phụ kiện như van điện từ, công tắc hành trình hay bộ điều vị mà không cần chế tạo thêm bộ chuyển đổi.
Dạng tác động kép (Double Acting): khí nén được cấp vào khoang này để mở và khoang đối diện để đóng. Van không có lò xo phản hồi, hoạt động ổn định, mô-men xoắn lớn và là lựa chọn phổ biến nhất cho các hệ thống có nguồn khí nén liên tục.
Dạng tác động đơn (Single Acting - lò xo tự phản hồi): khí nén chỉ cấp cho một phía để mở (hoặc đóng), khi mất khí nén lực lò xo sẽ tự động đưa van về vị trí an toàn ban đầu. Dạng này gồm hai biến thể là Thường Đóng (NC) và Thường Mở (NO).
Khi nào bắt buộc dùng tác động đơn? Đó là các vị trí mà khi mất khí nén bạn cần van tự trả về trạng thái an toàn, ví dụ đường cấp nước chữa cháy phải mở khi có sự cố, đường xả khẩn cấp phải mở, hoặc đường cấp hóa chất phải đóng để tránh tràn. Với các tuyến chỉ cần đóng mở theo lịch trình và luôn có khí nén dự phòng, tác động kép là phương án tiết kiệm chi phí hơn.
| Tiêu chí | Van On/Off | Van Tuyến tính |
|---|---|---|
| Tín hiệu điều khiển | Khí nén cấp hoặc ngắt qua solenoid | Tín hiệu tương tự 4-20mA / 0-10V qua positioner |
| Khả năng điều tiết lưu lượng | Không, chỉ đóng hoặc mở hoàn toàn | Có, điều tiết theo từng phần trăm góc mở |
| Ứng dụng điển hình | PCCC, cấp nước, bơm Chiller, đường bypass | Điều hòa lưu lượng, cân bằng áp, dây chuyền tự động |
| Chi phí đầu tư | Thấp hơn | Cao hơn do thêm bộ điều vị |
Để chọn đúng vật liệu, bạn nên đối chiếu trực tiếp với lưu chất thực tế. Bảng tra dưới đây là gợi ý nhanh theo kinh nghiệm vận hành:
| Lưu chất | Vật liệu khuyến nghị | Lưu ý |
|---|---|---|
| Nước sạch, nước cấp đô thị | Gang đĩa Inox 304, gioăng EPDM | Phương án tiết kiệm chi phí nhất |
| Nước thải sinh hoạt, nước thải đã xử lý | Gang đĩa Inox 304, gioăng NBR | Nên vệ sinh lòng van định kỳ |
| Nước thải công nghiệp có tính ăn mòn | Toàn thân Inox 316, gioăng PTFE | Tăng tuổi thọ trục và đĩa van |
| Axit, kiềm, dung dịch mạ | Nhựa uPVC/cPVC, gioăng PTFE | Không dùng thân kim loại |
| Hơi nóng, nước nóng | Toàn thân Inox 304/316, gioăng PTFE | Cần kiểm tra giới hạn nhiệt độ |
| Thực phẩm, bia rượu, dược phẩm | Inox 304/316, gioăng EPDM hoặc PTFE | Ưu tiên bề mặt đánh bóng |
Để van hoạt động tự động và báo được trạng thái về tủ điều khiển, bạn cần bổ sung các phụ kiện sau. Đây cũng là phần nhiều đơn vị báo giá thiếu, khiến công trình phải mua bù với giá lẻ cao hơn.
Sơ đồ đấu nối khí nén và tín hiệu điển hình: nguồn khí từ máy nén đi qua bộ lọc khí, tiếp đến van điện từ 5/2, sau đó chia hai cổng A và B vào hai khoang của actuator. Công tắc hành trình được gắn đồng trục trên đầu van, khi trục xoay đến 0 độ hoặc 90 độ sẽ tác động tiếp điểm và gửi tín hiệu về PLC. Việc đi đúng thứ tự này giúp tránh hiện tượng van chạy nửa hành trình hoặc báo trạng thái sai.
| Hiện tượng | Nguyên nhân thường gặp | Cách xử lý |
|---|---|---|
| Kẹt đĩa van, không đóng hoặc mở hết | Rác, dị vật vướng đĩa van; áp lực khí không đủ | Vệ sinh lòng van, kiểm tra và chỉnh lại bộ lọc khí |
| Rò rỉ khí nén tại đầu actuator | O-ring xilanh lão hóa; khớp nối ống khí hở | Thay bộ gioăng phục hồi, siết lại khớp nối |
| Đóng mở chậm hơn bình thường | Đường ống cấp khí nhỏ; áp suất dưới 3 bar | Tăng tiết diện ống khí, bổ sung bình tích khí |
| Van báo trạng thái sai về tủ | Công tắc hành trình lệch cam tác động | Chỉnh lại cam theo đúng góc 0 và 90 độ |
| Rò rỉ lưu chất ra ngoài mặt bích | Siết bu-lông không đều hoặc gioăng bị xoắn | Tháo kiểm tra gioăng và siết lại chéo đối xứng |
Giá van bướm khí nén KosaPlus phụ thuộc vào bốn yếu tố chính: kích thước DN, vật liệu thân van, chế độ điều khiển On/Off hay tuyến tính, và bộ phụ kiện đi kèm. Bảng dưới đây chỉ mang tính tham khảo để bạn lập dự toán sơ bộ, giá chính xác sẽ được xác nhận theo báo giá từng dự án.
| Kích thước | Thân gang đĩa Inox | Toàn thân Inox 304/316 | Thân nhựa uPVC/cPVC |
|---|---|---|---|
| DN50 | Mức thấp nhất | Cao hơn 30 đến 50 phần trăm | Trung bình |
| DN80 | Mức thấp | Cao hơn 30 đến 50 phần trăm | Trung bình |
| DN100 | Mức trung bình | Cao hơn 35 đến 55 phần trăm | Trung bình |
| DN150 | Mức trung bình | Cao hơn 40 đến 60 phần trăm | Ít phổ biến |
| DN200 | Mức khá cao | Cao hơn 40 đến 60 phần trăm | Ít phổ biến |
| DN250 đến DN800 | Báo giá riêng | Báo giá riêng | Theo yêu cầu |
Nếu bạn đang cần số liệu cụ thể cho hồ sơ thầu, hãy Tải Catalog KosaPlus và Nhận Báo Giá Chiết Khấu Dự Án Mới Nhất để có đầy đủ CO, CQ và tài liệu kỹ thuật PDF.
Trên thị trường hiện có không ít sản phẩm mẫu mã tương tự nhưng xuất xứ khác. Để tránh mua nhầm hàng trôi nổi, bạn nên kiểm tra các dấu hiệu sau:
Cam kết của đơn vị phân phối: hàng nhập khẩu trực tiếp từ Hàn Quốc, bảo hành chính hãng 12 đến 24 tháng, hỗ trợ bản vẽ CAD, tư vấn kỹ thuật 24/7 và giao hàng toàn quốc.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Quý khách có thể tham khảo thêm nhóm van điều khiển khí nén và van bướm điều khiển bằng khí nén, cùng các sản phẩm cùng thương hiệu như van bi điều khiển khí nén KosaPlus và van bướm điều khiển điện KosaPlus.
Đây là dòng van có xuất xứ Hàn Quốc, vật liệu và dung sai gia công ổn định, đầu khí nén đạt tiêu chuẩn IP67 và tuổi thọ cao khi nguồn khí nén được lọc sạch, đúng áp lực 3 đến 8 bar. Yếu tố quyết định độ bền thực tế thường nằm ở chất lượng khí nén đầu vào và vật liệu thân van có phù hợp lưu chất hay không.
Dùng tác động đơn khi cần van tự trả về vị trí an toàn lúc mất khí nén, ví dụ tuyến PCCC hoặc đường xả khẩn cấp. Dùng tác động kép khi hệ thống luôn có khí nén dự phòng và bạn muốn tối ưu chi phí cũng như mô-men xoắn.
Van On/Off chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Van tuyến tính có thêm bộ điều vị nhận tín hiệu 4-20mA hoặc 0-10V, cho phép điều tiết góc mở theo tỷ lệ để khống chế lưu lượng.
Cấp khí qua bộ lọc vào cổng 1 của solenoid 5/2, hai cổng A và B nối vào hai khoang actuator, Limit Switch Box gắn đồng trục trên đầu van và đấu tiếp điểm về tủ PLC. Cần chỉnh cam tác động đúng tại góc 0 và 90 độ để tín hiệu báo chính xác.
