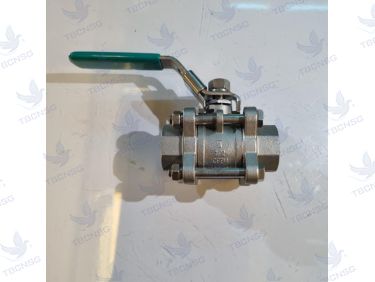

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào cung cấp dòng sản phẩm van bi inox CF8M nối ren thương hiệu Tomoe, bao gồm các model TV1010, TV1020, và TV1030. Đây là những giải pháp lý tưởng cho các ứng dụng yêu cầu độ bền, khả năng chống ăn mòn và vận hành tin cậy trong nhiều môi trường công nghiệp.
Giới thiệu & Nguyên lý hoạt động

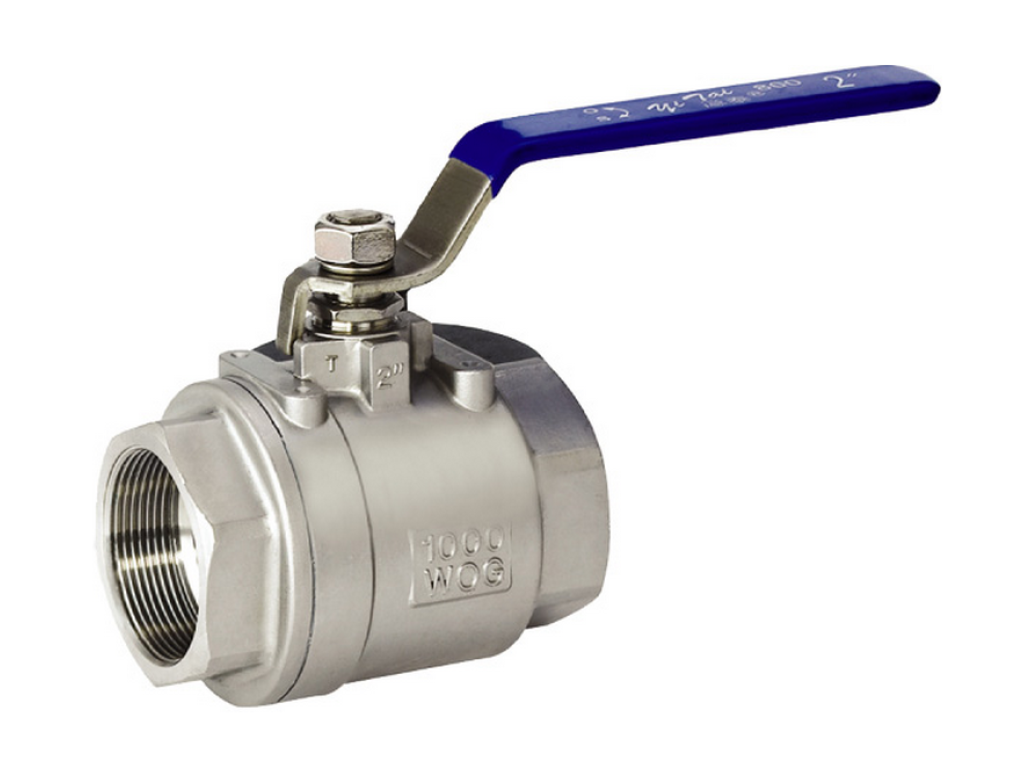

Van bi Tomoe TV1010, TV1020, TV1030 là loại van bi công nghiệp được thiết kế với thân làm từ vật liệu CF8M (thép không gỉ Austenitic), đảm bảo khả năng chống ăn mòn tuyệt vời. Van vận hành bằng tay gạt, cho phép người vận hành dễ dàng đóng/mở dòng chảy. Kiểu kết nối nối ren (Screw End) giúp việc lắp đặt trở nên nhanh chóng và hiệu quả trên các hệ thống đường ống có ren tương ứng.
Nguyên lý hoạt động của van bi dựa trên việc sử dụng một bi hình cầu có lỗ xuyên tâm. Khi tay gạt xoay 90 độ, lỗ bi sẽ thẳng hàng với đường ống, cho phép dòng chảy đi qua (trạng thái mở). Khi xoay tay gạt 90 độ theo hướng ngược lại, lỗ bi sẽ vuông góc với đường ống, chặn đứng dòng chảy (trạng thái đóng). Sự quay của bi được điều khiển bởi trục van, kết nối với tay gạt.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Model | TV1010 (1-piece body, Full port), TV1020 (2-piece body, Reduce port), TV1030 (3-piece body, Reduce port) |
| Thương hiệu | Tomoe |
| Vật liệu chế tạo |
|
| Kích thước (DN) | Từ 1/4 inch (DN8) đến 4 inch (DN100) |
| Áp suất làm việc (PN) | 1000 WOG (Water, Oil, Gas) - Tương đương khoảng 69 Bar / 1000 PSI ở nhiệt độ phòng. Áp suất làm việc thực tế phụ thuộc vào nhiệt độ. |
| Nhiệt độ làm việc | Từ -20°F đến 350°F (tương đương -29°C đến 177°C) |
| Môi trường sử dụng | Nước, dầu, khí gas, hóa chất nhẹ, hơi nước bão hòa (trong giới hạn nhiệt độ và áp suất cho phép của vật liệu PTFE). |
| Kiểu kết nối | Nối ren (Threaded End Connection) - Theo tiêu chuẩn NPT hoặc BSP tùy yêu cầu. |
| Kiểu vận hành | Tay gạt (Lever Handle) |
| Tiêu chuẩn áp dụng | Các tiêu chuẩn liên quan đến ren, vật liệu, và thử nghiệm áp suất. (Cần tham khảo catalog chi tiết cho từng tiêu chuẩn cụ thể). |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Chống ăn mòn cao: Vật liệu CF8M và 316 Stainless Steel cung cấp khả năng chống ăn mòn vượt trội đối với nhiều loại hóa chất và môi trường khắc nghiệt, kéo dài tuổi thọ sản phẩm.
- Độ kín tuyệt đối: Thiết kế bi với đệm PTFE đảm bảo khả năng cách ly dòng chảy hoàn toàn khi van ở trạng thái đóng, ngăn chặn rò rỉ hiệu quả.
- Vận hành đơn giản, nhanh chóng: Tay gạt cho phép thao tác đóng/mở van chỉ với một phần tư vòng quay, thuận tiện cho việc điều khiển và giám sát.

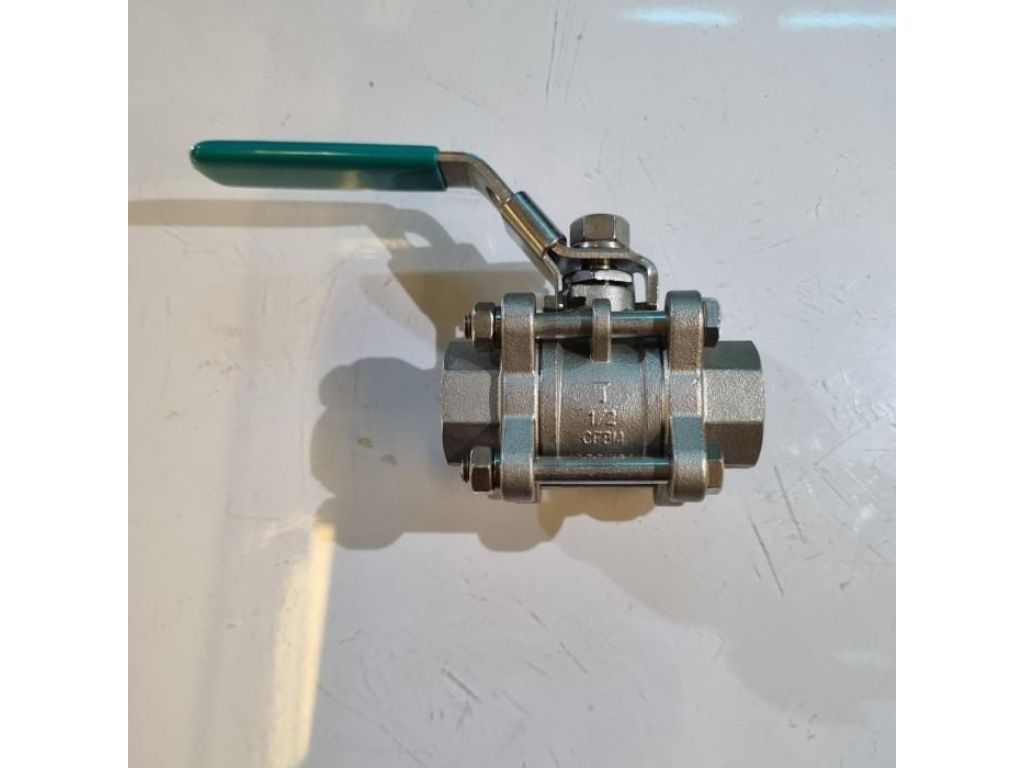

- Đa dạng cấu trúc: Các model TV1010 (1 mảnh), TV1020 (2 mảnh), TV1030 (3 mảnh) mang lại sự linh hoạt trong lựa chọn, phù hợp với yêu cầu về bảo trì, sửa chữa và chi phí. Model 3 mảnh (TV1030) cho phép dễ dàng tháo rời để vệ sinh hoặc thay thế các bộ phận bên trong.
- Lỗ van kích thước đầy đủ (Full Port) ở TV1010: Giúp giảm thiểu tổn thất áp suất và tăng lưu lượng tối đa, lý tưởng cho các ứng dụng cần dòng chảy thông suốt.
- Khả năng chịu nhiệt độ tương đối rộng: Dải nhiệt độ hoạt động từ -29°C đến 177°C cho phép ứng dụng trong nhiều điều kiện nhiệt độ khác nhau.
- Lắp đặt dễ dàng: Kiểu kết nối ren tiêu chuẩn giúp việc lắp đặt vào hệ thống đường ống trở nên nhanh chóng, không yêu cầu thiết bị hàn phức tạp.
Nhược điểm kỹ thuật:
- Giới hạn áp suất: Áp suất làm việc 1000 WOG có thể không đủ cho các hệ thống yêu cầu áp suất rất cao.
- Giới hạn nhiệt độ của đệm PTFE: Nhiệt độ tối đa 177°C có thể là một hạn chế đối với các ứng dụng hơi nước áp suất cao hoặc các quy trình nhiệt độ cực đoan.
- Kiểu kết nối ren: Đối với các đường ống có kích thước lớn hoặc áp suất cao, kết nối ren có thể kém an toàn hơn so với kết nối mặt bích, tiềm ẩn nguy cơ rò rỉ nếu lắp đặt không đúng kỹ thuật hoặc bị rung động mạnh.
- Lỗ van giảm kích thước (Reduce Port) ở TV1020/TV1030: Gây tổn thất áp suất và giảm lưu lượng so với van Full Port, cần cân nhắc khi lựa chọn cho các ứng dụng nhạy cảm về áp suất.
- Vận hành bằng tay: Không phù hợp cho các hệ thống tự động hóa hoặc yêu cầu điều khiển từ xa.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra van: Trước khi lắp đặt, kiểm tra van để đảm bảo không bị hư hỏng trong quá trình vận chuyển. Xác nhận đúng model, kích thước và vật liệu.
- Chuẩn bị đường ống: Đảm bảo đầu ren của đường ống sạch sẽ, không có bụi bẩn, ba via hoặc hư hại.
- Sử dụng vật liệu làm kín: Sử dụng băng tan (PTFE tape) hoặc keo làm kín ren chuyên dụng cho đường ống. Quấn vật liệu làm kín theo chiều kim đồng hồ trên ren đực của đường ống.
- Lắp ren: Vặn van vào đường ống theo chiều kim đồng hồ. Sử dụng cờ lê hoặc dụng cụ phù hợp để siết chặt, tránh làm hỏng ren hoặc thân van. Không siết quá lực.
- Hướng tay gạt: Đảm bảo tay gạt ở vị trí đóng hoặc mở phù hợp với yêu cầu ban đầu của hệ thống.
- Kiểm tra rò rỉ: Sau khi lắp đặt và cấp áp suất ban đầu, tiến hành kiểm tra kỹ các điểm kết nối ren để phát hiện và xử lý kịp thời các dấu hiệu rò rỉ.
Vận hành:
- Xác định trạng thái: Tay gạt song song với đường ống nghĩa là van đang mở. Tay gạt vuông góc với đường ống nghĩa là van đang đóng.
- Thao tác đóng/mở: Xoay tay gạt 90 độ để chuyển đổi giữa trạng thái mở và đóng. Thực hiện thao tác một cách nhẹ nhàng, tránh giật mạnh.
- Tránh vận hành ở vị trí trung gian: Không nên để van ở vị trí đóng hé hoặc mở hé trong thời gian dài, đặc biệt với các dòng chảy có hạt rắn hoặc nhiệt độ cao, vì có thể gây mài mòn đệm van và bi.
- Giám sát áp suất và nhiệt độ: Luôn đảm bảo điều kiện vận hành nằm trong giới hạn cho phép của van (1000 WOG, -29°C đến 177°C).
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Định kỳ kiểm tra thân van, tay gạt và các điểm kết nối ren để phát hiện dấu hiệu ăn mòn, nứt vỡ hoặc rò rỉ.
- Kiểm tra chức năng: Vận hành thử van (đóng/mở) để đảm bảo hoạt động trơn tru, không bị kẹt.
- Siết lại kết nối ren (nếu cần): Nếu phát hiện rò rỉ nhẹ tại các điểm kết nối, có thể thử siết lại nhẹ nhàng. Tuy nhiên, nếu rò rỉ nghiêm trọng, cần tháo ra kiểm tra vật liệu làm kín và ren.
- Vệ sinh (đối với van 3 mảnh TV1030): Định kỳ, có thể tháo rời van (sau khi đã cô lập và xả áp suất hệ thống) để vệ sinh bên trong, loại bỏ cặn bẩn hoặc vật liệu tích tụ. Kiểm tra và thay thế đệm PTFE nếu có dấu hiệu hư hỏng.
Xử lý sự cố thường gặp:
- Rò rỉ tại trục van: Có thể do gioăng làm kín trục bị lão hóa hoặc hư hỏng. Với thiết kế của các model này, việc thay thế gioăng trục thường phức tạp và có thể yêu cầu tháo rời một phần van.
- Rò rỉ khi van đóng: Nguyên nhân phổ biến là do đệm PTFE bị mài mòn, bám bẩn hoặc hư hỏng. Đối với van 1 mảnh (TV1010) và 2 mảnh (TV1020), việc thay thế đệm rất khó khăn hoặc không thể thực hiện được. Van 3 mảnh (TV1030) cho phép thay thế đệm dễ dàng hơn.
- Tay gạt bị kẹt hoặc khó xoay: Có thể do bụi bẩn bám vào bi hoặc trục, hoặc do van bị lắp đặt sai kỹ thuật gây cong vênh. Cần vệ sinh hoặc kiểm tra lại quá trình lắp đặt.
- Rò rỉ tại kết nối ren: Do vật liệu làm kín không đủ, bị hỏng, hoặc ren bị mòn/hư hại. Cần tháo ra quấn lại vật liệu làm kín hoặc thay thế ren nếu bị hỏng nặng.
Ứng dụng thực tế
Van bi Tomoe TV1010, TV1020, TV1030 với vật liệu CF8M và kiểu kết nối ren được ứng dụng rộng rãi trong:
- Hệ thống cấp thoát nước: Nước sinh hoạt, nước tuần hoàn trong các tòa nhà, khu dân cư.
- Nhà máy hóa chất: Vận chuyển các loại hóa chất ăn mòn nhẹ, dung môi, axit loãng (trong giới hạn cho phép của vật liệu).
- Ngành dầu khí: Các đường ống dẫn dầu, khí gas áp suất thấp và trung bình.
- Hệ thống PCCC: Van chặn nước trong các hệ thống phòng cháy chữa cháy.
- Hệ thống HVAC: Điều hòa không khí, hệ thống nước nóng, nước lạnh.
- Chế biến thực phẩm và đồ uống: Vận chuyển nước, các loại chất lỏng không quá nóng hoặc có tính ăn mòn mạnh.
- Các nhà máy công nghiệp khác: Ứng dụng chung trong các hệ thống đường ống cần van đóng/mở tin cậy.
Liên hệ Hotline 09.1800.6799 để được báo giá
