Khớp nối xoay STNC (Rotary Joint) là thiết bị kỹ thuật quan trọng được thiết kế để truyền dẫn các loại môi chất như nước, hơi nóng (steam), dầu thủy lực hoặc khí nén từ một đường ống cố định vào một bộ phận máy móc đang quay. Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi cung cấp đầy đủ các mã sản phẩm thuộc dòng HS của thương hiệu STNC, bao gồm các kích thước từ 1/2" (21mm) đến 1-1/2" (49mm) với hai tùy chọn chiều ren xoay trái (L) và xoay phải (R). Sản phẩm này là giải pháp thay thế hoàn hảo cho các dòng khớp nối xoay cũ, giúp đảm bảo hệ thống vận hành liên tục, không rò rỉ và giảm thiểu ma sát tối đa.

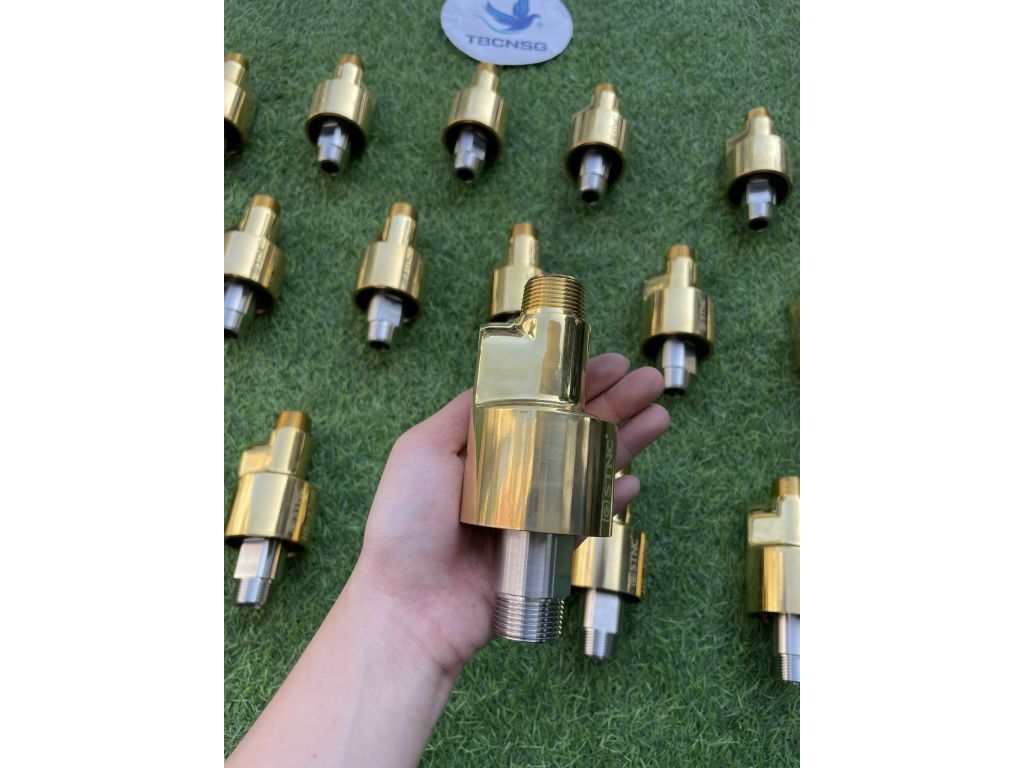

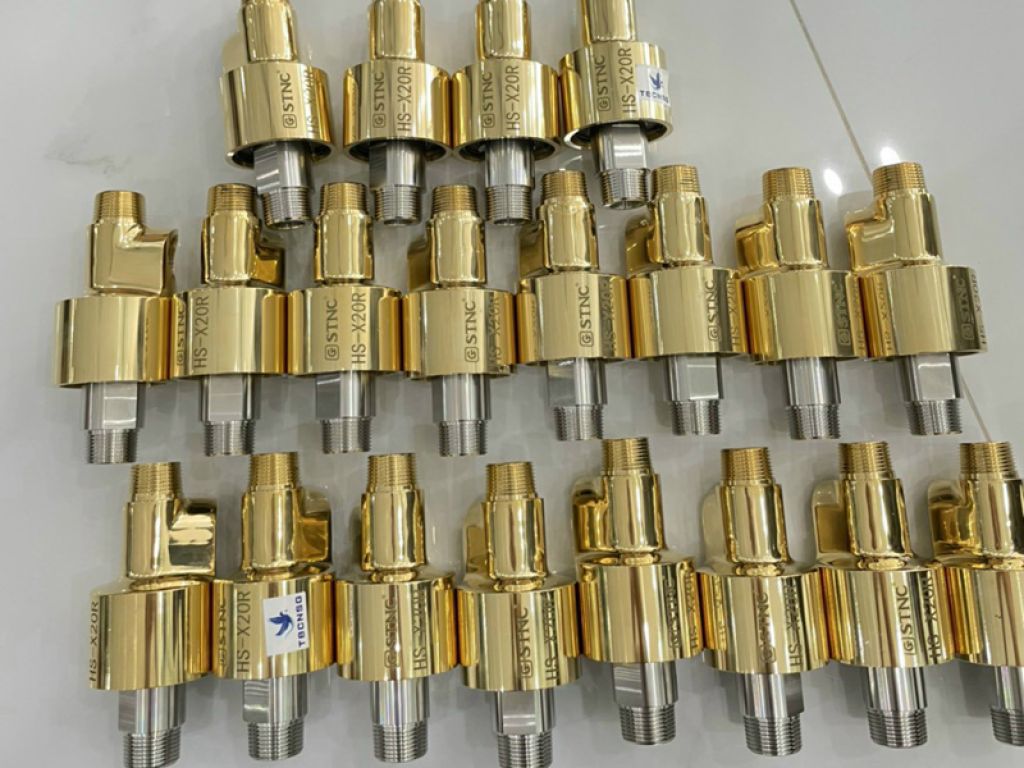

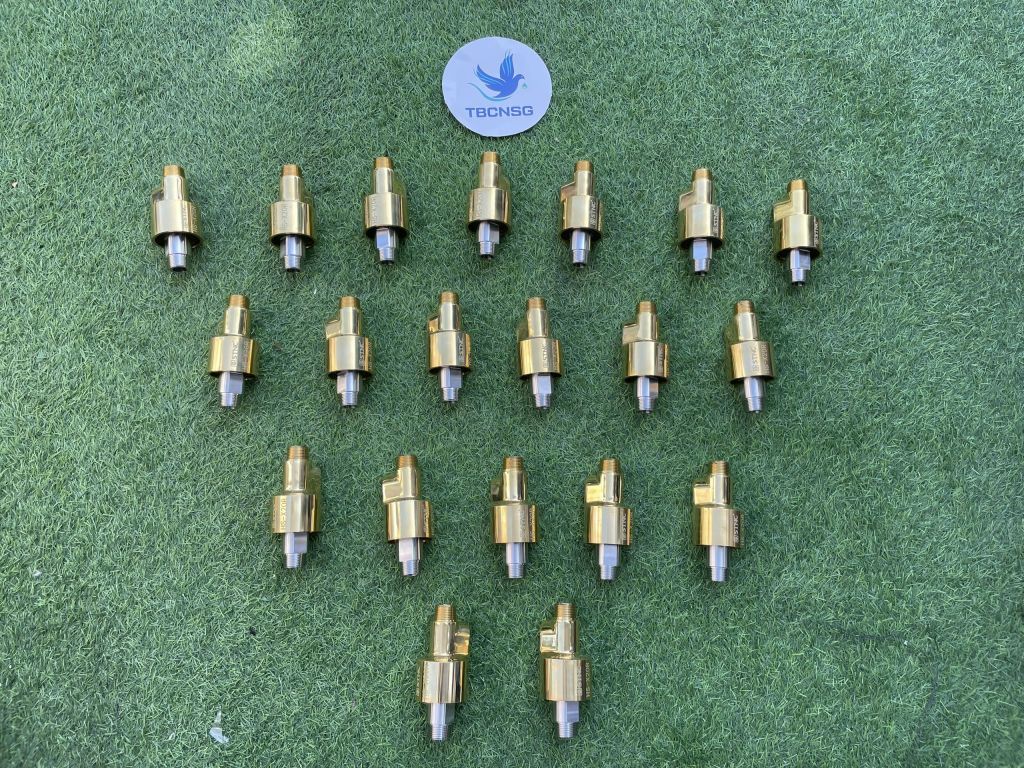

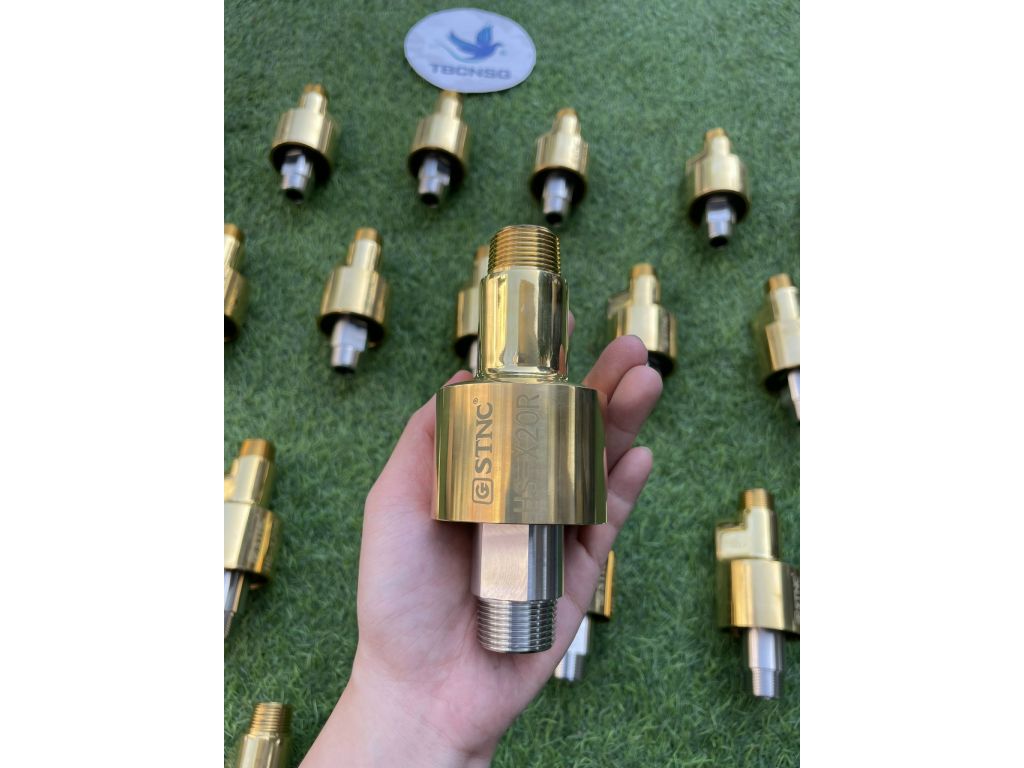

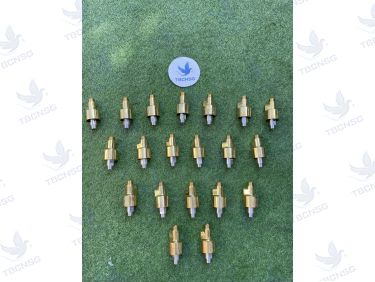

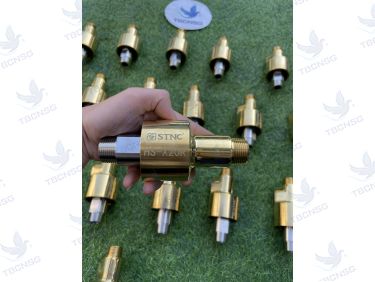

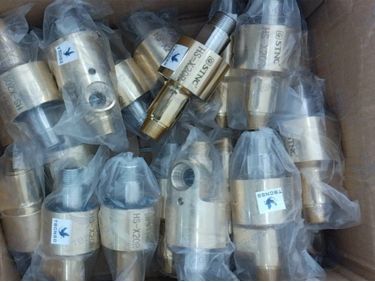

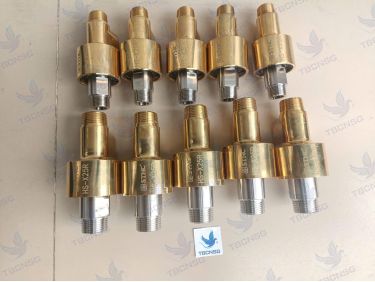

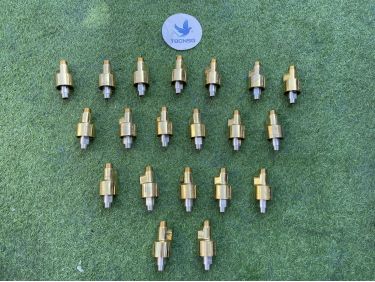

Tổng quan về các model khớp nối xoay STNC dòng HS
Dòng sản phẩm HS của STNC nổi tiếng với độ bền cao và khả năng thích nghi tốt trong môi trường công nghiệp khắc nghiệt. Điểm đặc biệt của dòng này là sự phân chia rõ rệt giữa kiểu xoay trái (Left Hand Thread) và kiểu xoay phải (Right Hand Thread). Việc lựa chọn đúng chiều ren là yếu tố sống còn để đảm bảo khớp nối không bị tự nới lỏng trong quá trình trục máy vận hành. TBCNSG hiện đang lưu kho sẵn các mã hàng sau:
- HS-X15L & HS-X15R: Quy cách ren 1/2" (tương đương phi 21mm).
- HS-X20L & HS-X20R: Quy cách ren 3/4" (tương đương phi 27mm).
- HS-X25L & HS-X25R: Quy cách ren 1" (tương đương phi 34mm).
- HS-X32L & HS-X32R: Quy cách ren 1-1/4" (tương đương phi 42mm).
- HS-X40L & HS-X40R: Quy cách ren 1-1/2" (tương đương phi 49mm).
Sản phẩm được cấu tạo từ các vật liệu chịu nhiệt và chống mài mòn tốt như đồng thau cao cấp hoặc thép không gỉ, kết hợp với phớt cơ khí (mechanical seal) bằng carbon graphite hoặc ceramic, giúp chịu được áp suất cao và nhiệt độ lớn từ hơi bão hòa hoặc dầu truyền nhiệt.
Thông số kỹ thuật chi tiết các mã sản phẩm HS-X
Để giúp quý khách hàng và các kỹ sư vận hành lựa chọn đúng thiết bị cho hệ thống, TBCNSG xin cung cấp bảng thông số kỹ thuật chi tiết của các model khớp nối xoay STNC dưới đây:
| Mã sản phẩm | Kích thước ren (Inch) | Kích thước mm (DN) | Hướng xoay | Môi chất sử dụng | Áp suất tối đa | Nhiệt độ tối đa |
|---|---|---|---|---|---|---|
| HS-X15L / HS-X15R | 1/2" | DN15 (21mm) | Trái (L) / Phải (R) | Nước, Hơi, Dầu | 1.5 MPa | 180°C |
| HS-X20L / HS-X20R | 3/4" | DN20 (27mm) | Trái (L) / Phải (R) | Nước, Hơi, Dầu | 1.5 MPa | 180°C |
| HS-X25L / HS-X25R | 1" | DN25 (34mm) | Trái (L) / Phải (R) | Nước, Hơi, Dầu | 1.5 MPa | 180°C |
| HS-X32L / HS-X32R | 1-1/4" | DN32 (42mm) | Trái (L) / Phải (R) | Nước, Hơi, Dầu | 1.0 MPa | 180°C |
| HS-X40L / HS-X40R | 1-1/2" | DN40 (49mm) | Trái (L) / Phải (R) | Nước, Hơi, Dầu | 1.0 MPa | 180°C |
Lưu ý rằng các thông số trên có thể thay đổi tùy theo phiên bản nâng cấp của hãng STNC. Tuy nhiên, các tiêu chuẩn về kích thước ren BSP hoặc NPT luôn được đảm bảo để tương thích với các hệ thống đường ống hiện nay tại Việt Nam.
Cấu tạo và nguyên lý hoạt động của khớp nối xoay STNC
Một bộ khớp nối xoay STNC dòng HS tiêu chuẩn bao gồm các thành phần chính: Thân khớp nối, trục xoay, vòng bi (bearing), và bộ phận quan trọng nhất là phớt làm kín (seal). Nguyên lý hoạt động dựa trên việc duy trì một mặt tiếp xúc phẳng giữa phần tĩnh và phần động. Khi trục máy quay, phần trục của khớp nối xoay cùng với máy, trong khi phần thân vỏ được giữ cố định bởi ống dẫn mềm.
Sự khác biệt giữa HS-X15L và HS-X15R nằm ở hướng ren của đầu trục. Nếu trục máy quay theo chiều kim đồng hồ (nhìn từ phía lắp đặt), bạn cần sử dụng ren trái (L) để lực ma sát khi quay có xu hướng vặn chặt khớp nối vào trục. Ngược lại, nếu trục máy quay ngược chiều kim đồng hồ, hãy chọn ren phải (R). Đây là kiến thức cơ bản nhưng cực kỳ quan trọng mà đội ngũ kỹ thuật của TBCNSG luôn tư vấn kỹ cho khách hàng tại các khu công nghiệp ở Bình Dương, Đồng Nai và TP.HCM.
Ứng dụng thực tế của khớp nối xoay STNC trong công nghiệp

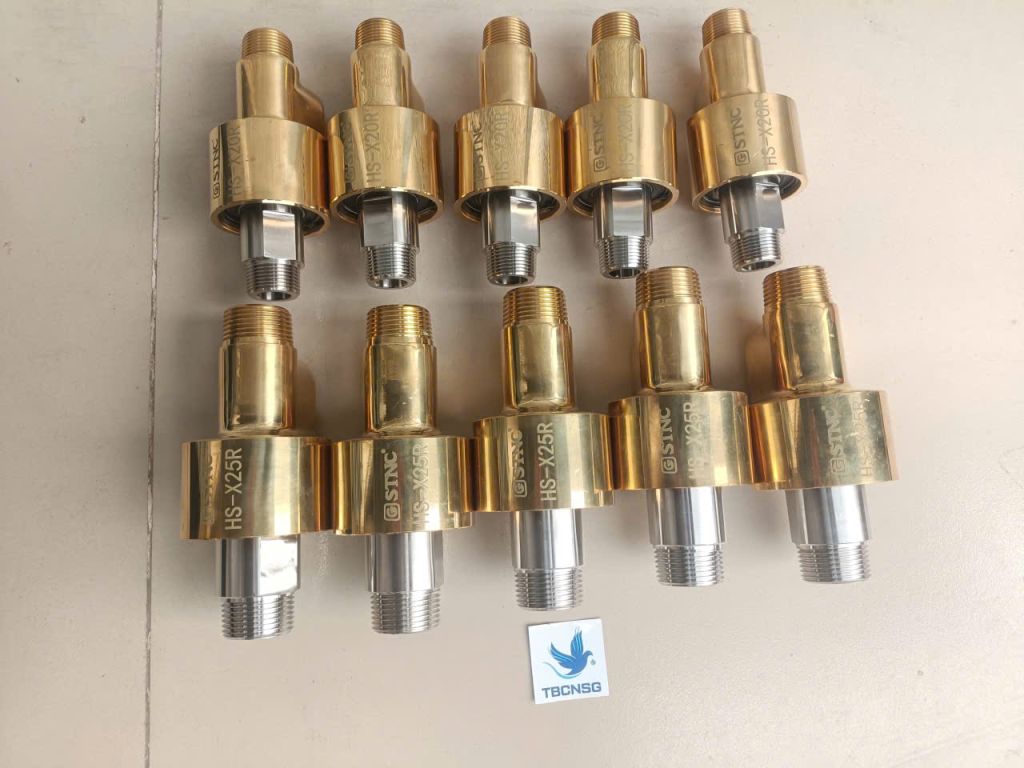

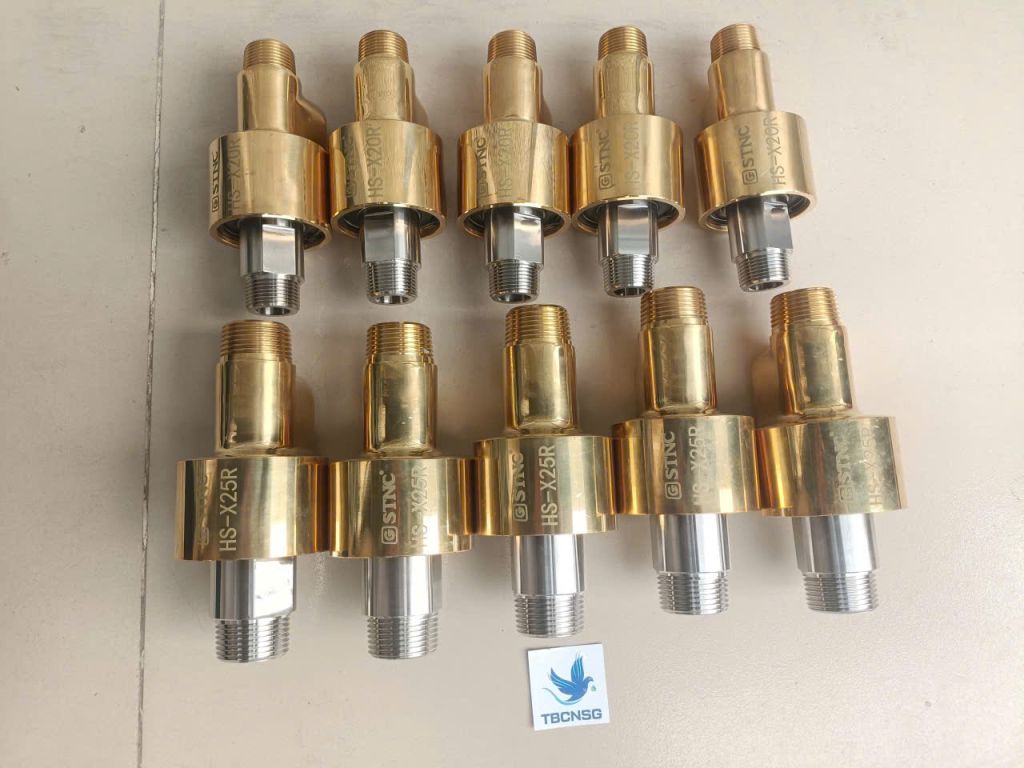

Trong quá trình cung cấp thiết bị, TBCNSG đã triển khai lắp đặt và thay thế hàng loạt model HS-X25R và HS-X40L cho các nhà máy dệt nhuộm và sản xuất bao bì tại KCN VSIP (Bình Dương) và KCN Amata (Đồng Nai). Trong các hệ thống này, khớp nối xoay đóng vai trò dẫn hơi nóng vào các quả lô (drum) để sấy khô vải hoặc màng nhựa. Khả năng chịu nhiệt lên đến 180°C giúp thiết bị hoạt động ổn định trong thời gian dài mà không bị biến dạng phớt hay kẹt vòng bi.
Hướng dẫn lắp đặt và bảo trì khớp nối xoay STNC
Việc lắp đặt đúng kỹ thuật quyết định đến 80% tuổi thọ của khớp nối xoay STNC. Dưới đây là quy trình chuẩn mà kỹ thuật viên của chúng tôi thường hướng dẫn khách hàng:
- Bước 1: Kiểm tra hướng quay. Xác định chính xác hướng quay của trục máy để chọn model L hoặc R phù hợp.
- Bước 2: Vệ sinh đầu trục. Đảm bảo ren trên trục máy sạch sẽ, không có ba via hoặc rỉ sét.
- Bước 3: Lắp đặt trục xoay. Vặn phần trục của khớp nối vào máy. Lưu ý sử dụng lực vừa đủ, không nên dùng mỏ lết quá lớn gây biến dạng trục.
- Bước 4: Kết nối ống mềm. Nối ống dẫn môi chất vào thân khớp nối. Đảm bảo ống có độ chùng nhất định để khớp nối có thể "tự căn chỉnh" (self-aligning).
- Bước 5: Kiểm tra rò rỉ. Cho môi chất chạy qua ở áp suất thấp để kiểm tra độ kín khít trước khi vận hành toàn tải.
Về bảo trì, người vận hành nên định kỳ kiểm tra tiếng động lạ từ vòng bi và dấu hiệu rò rỉ môi chất tại khe hở giữa thân và trục. Nếu thấy có giọt nước hoặc hơi thoát ra, đó là dấu hiệu phớt cơ khí đã mòn và cần được thay thế hoặc bảo dưỡng ngay để tránh làm hỏng trục máy.
Phụ kiện tương thích và khả năng thay thế
Khớp nối xoay STNC dòng HS có thể dễ dàng kết hợp với các loại van điện từ, cảm biến áp suất hoặc các bộ lọc tách nước trong hệ thống khí nén và hơi. Tại TBCNSG, chúng tôi không chỉ bán lẻ sản phẩm mà còn cung cấp giải pháp đồng bộ. Bạn có thể tìm hiểu thêm về khớp nối xoay là gì để hiểu rõ hơn về các tiêu chuẩn kỹ thuật quốc tế như JIS, ANSI hoặc DIN mà các dòng sản phẩm này đang áp dụng.
So với các dòng khớp nối xoay của Nhật Bản hay Châu Âu, STNC mang lại lợi thế vượt trội về chi phí đầu tư trong khi vẫn đảm bảo được các thông số kỹ thuật tương đương cho các ứng dụng phổ thông. Đây là lựa chọn tối ưu cho các doanh nghiệp muốn tối ưu hóa chi phí vận hành mà vẫn đảm bảo chất lượng sản xuất.
Tại sao nên mua khớp nối xoay STNC tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn khẳng định vị thế là nhà cung cấp thiết bị công nghiệp uy tín hàng đầu tại khu vực phía Nam. Khi lựa chọn mua các mã sản phẩm từ HS-X15 đến HS-X40 tại đơn vị chúng tôi, quý khách hàng sẽ nhận được những giá trị thực tế:
- Sẵn hàng số lượng lớn: Kho hàng tại TP.HCM luôn có sẵn đầy đủ các quy cách ren và hướng xoay, đáp ứng nhu cầu thay thế khẩn cấp của nhà máy.
- Đầy đủ chứng từ: Sản phẩm cung cấp kèm theo CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) từ nhà sản xuất STNC.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn từ xa hoặc hỗ trợ khảo sát trực tiếp tại nhà máy để đưa ra phương án lắp đặt tối ưu nhất.
- Bảo hành chính hãng: Cam kết bảo hành theo tiêu chuẩn của hãng, hỗ trợ đổi trả nếu có lỗi do nhà sản xuất.
- Giao hàng nhanh chóng: Hỗ trợ giao hàng hỏa tốc tại các khu vực trọng điểm như Vũng Tàu, Tây Ninh, Long An và các tỉnh lân cận.
Yêu cầu báo giá và tải tài liệu kỹ thuật (Datasheet)
Để nhận được báo giá cạnh tranh nhất cho các model HS-X15L, HS-X20R, HS-X25L, HS-X32R, HS-X40L, quý khách vui lòng liên hệ trực tiếp với bộ phận kinh doanh của TBCNSG. Chúng tôi cung cấp chính sách chiết khấu hấp dẫn cho các đơn vị thương mại, nhà thầu cơ điện và các nhà máy mua số lượng lớn để dự phòng.
Ngoài ra, quý khách có thể yêu cầu gửi Datasheet chi tiết bao gồm bản vẽ kích thước (dimensional drawing) và biểu đồ áp suất - nhiệt độ để phục vụ cho việc thiết kế hệ thống mới. TBCNSG luôn đồng hành cùng quý khách trong mọi giải pháp truyền dẫn môi chất xoay, đảm bảo hiệu suất cao nhất cho dây chuyền sản xuất của bạn.
Sự tin tưởng của quý khách là động lực để TBCNSG không ngừng nâng cao chất lượng dịch vụ và đa dạng hóa danh mục sản phẩm thiết bị công nghiệp chính hãng.
