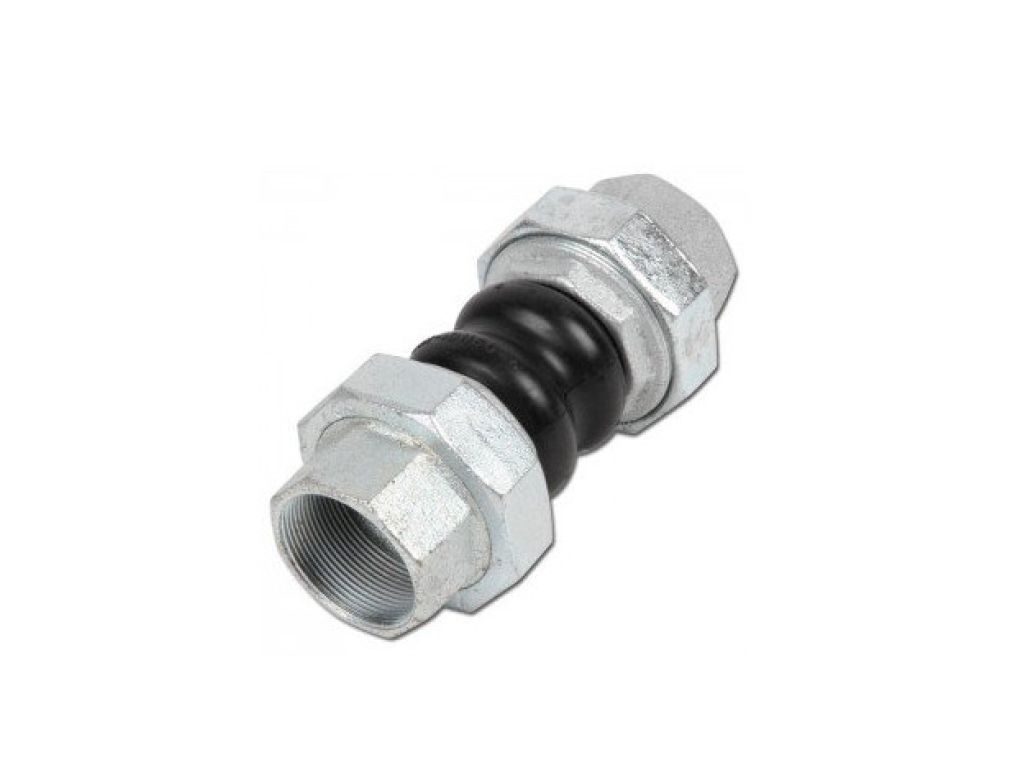

Khớp nối cao su chống rung Q-Flex QFTU

Khớp nối cao su chống rung Q-Flex QFTU là giải pháp kỹ thuật tối ưu được thiết kế để giảm thiểu rung động, tiếng ồn và bù đắp các sai lệch trong hệ thống đường ống công nghiệp. Sản phẩm này đặc biệt cần thiết cho các hệ thống có máy bơm, máy nén khí, tháp giải nhiệt hoặc các thiết bị tạo rung động mạnh, giúp bảo vệ đường ống, van và các thiết bị khác khỏi hư hại do ứng suất cơ học và giãn nở nhiệt. Khớp nối QFTU thay thế hiệu quả các giải pháp giảm chấn kém linh hoạt, mang lại sự ổn định và kéo dài tuổi thọ cho toàn bộ hệ thống. Các nhà máy sản xuất, khu công nghiệp, hệ thống HVAC và xử lý nước là những đối tượng chính cần đến sản phẩm này.

Giới thiệu Khớp nối cao su chống rung Q-Flex QFTU

Trong môi trường công nghiệp hiện đại, sự ổn định và độ bền của hệ thống đường ống là yếu tố then chốt quyết định hiệu suất sản xuất và an toàn vận hành. Khớp nối cao su chống rung Q-Flex QFTU là một trong những sản phẩm chủ lực được Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) phân phối, đáp ứng chính xác nhu cầu này. Được thiết kế chuyên biệt để hấp thụ rung động, tiếng ồn và bù đắp các chuyển động nhiệt, sai lệch lắp đặt, khớp nối QFTU đóng vai trò như một "bộ giảm xóc" hiệu quả cho đường ống. Với vật liệu cao su tổng hợp chất lượng cao và cấu trúc gia cường, sản phẩm đảm bảo khả năng vận hành ổn định trong nhiều điều kiện môi trường khắc nghiệt, từ hệ thống nước sạch, nước thải đến các ứng dụng hóa chất nhẹ.

Thông số kỹ thuật chi tiết Khớp nối Q-Flex QFTU

Các thông số cơ bản

Khớp nối cao su chống rung Q-Flex QFTU được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo hiệu suất và độ bền cao trong các ứng dụng công nghiệp. Dưới đây là các thông số kỹ thuật chính:

• Kích thước danh định (DN): Từ DN50 (2 inch) đến DN600 (24 inch) và có thể lớn hơn theo yêu cầu.
• Áp lực làm việc (PN): PN10 (10 bar) hoặc PN16 (16 bar) tùy thuộc vào kích thước và vật liệu. Khả năng chịu áp lực tối đa có thể lên tới 1.6 MPa.
• Nhiệt độ vận hành: Tùy thuộc vào vật liệu cao su.
  • EPDM: -10°C đến +100°C (có thể lên đến +120°C trong thời gian ngắn).
  • NBR: -10°C đến +80°C.
  • Neoprene (CR): -10°C đến +90°C.
• Vật liệu thân khớp nối: Cao su tổng hợp (EPDM, NBR, Neoprene).
• Vật liệu mặt bích: Thép carbon mạ kẽm (ST37.2, SS400) hoặc thép không gỉ (SS304, SS316) theo yêu cầu.
• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150LB, PN10/PN16.
• Khả năng bù sai lệch: Bù sai lệch trục, sai lệch góc, giãn nở và co ngót.

Vật liệu chế tạo và ưu điểm

Việc lựa chọn vật liệu cao su phù hợp là yếu tố then chốt quyết định hiệu quả và tuổi thọ của khớp nối. Q-Flex QFTU cung cấp các lựa chọn vật liệu cao su phổ biến:

• EPDM (Ethylene Propylene Diene Monomer): Là vật liệu phổ biến nhất, có khả năng chống chịu tốt với nước nóng, hơi nước, axit và kiềm loãng, ozone và thời tiết. Thích hợp cho hệ thống cấp thoát nước, HVAC, xử lý nước thải.
• NBR (Nitrile Butadiene Rubber): Chống chịu dầu, mỡ, nhiên liệu và các sản phẩm gốc dầu rất tốt. Lý tưởng cho các ứng dụng trong ngành dầu khí, hóa chất, hệ thống thủy lực và khí nén.
• Neoprene (CR - Chloroprene Rubber): Có khả năng chống chịu tốt với dầu mỡ, hóa chất nhẹ, ozone và thời tiết. Là lựa chọn cân bằng cho nhiều ứng dụng công nghiệp.

Đặc điểm nổi trội của Khớp nối cao su Q-Flex QFTU

Khớp nối cao su chống rung Q-Flex QFTU được đánh giá cao nhờ những đặc điểm kỹ thuật vượt trội, mang lại lợi ích đáng kể cho các hệ thống đường ống:

• Giảm rung động và tiếng ồn hiệu quả: Cấu trúc cao su đặc biệt giúp hấp thụ và triệt tiêu đáng kể rung động từ máy bơm, máy nén hoặc các thiết bị khác, bảo vệ toàn vẹn đường ống và giảm tiếng ồn trong môi trường làm việc.
• Bù sai lệch đa hướng: Khớp nối có khả năng bù đắp các sai lệch trục (axial), sai lệch góc (angular) và sai lệch ngang (lateral) do lắp đặt hoặc chuyển động nhiệt của đường ống, giảm thiểu ứng suất lên các điểm kết nối.
• Chống ăn mòn và mài mòn: Tùy thuộc vào vật liệu cao su được chọn (EPDM, NBR, Neoprene), khớp nối có khả năng chống chịu tốt với nhiều loại môi chất ăn mòn, hóa chất và điều kiện thời tiết khắc nghiệt.
• Thiết kế mặt bích xoay (Floating Flange): Các mặt bích có thể xoay độc lập, giúp việc căn chỉnh lỗ bu lông trong quá trình lắp đặt trở nên dễ dàng và nhanh chóng hơn, tiết kiệm thời gian và công sức.
• Độ bền và tuổi thọ cao: Được sản xuất từ cao su tổng hợp chất lượng cao, gia cường bằng lớp vải bố và vòng thép, khớp nối QFTU có khả năng chịu áp lực và nhiệt độ tốt, đảm bảo tuổi thọ vận hành lâu dài.
• Lắp đặt và bảo trì đơn giản: Thiết kế đơn giản, gọn nhẹ giúp việc lắp đặt và thay thế trở nên thuận tiện, giảm thiểu thời gian ngừng hoạt động của hệ thống.

Cấu tạo chi tiết Khớp nối chống rung Q-Flex QFTU

Khớp nối cao su chống rung Q-Flex QFTU được cấu tạo từ các thành phần chính, mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền của sản phẩm:

• Thân cao su (Rubber Body): Đây là phần chính của khớp nối, được làm từ cao su tổng hợp (EPDM, NBR hoặc Neoprene) với độ đàn hồi cao. Thân cao su có nhiệm vụ hấp thụ rung động, tiếng ồn và bù đắp các chuyển động của đường ống. Bề mặt bên trong được thiết kế trơn nhẵn để giảm thiểu tổn thất áp lực và ngăn chặn sự tích tụ cặn bẩn.
• Lớp vải bố gia cường (Fabric Reinforcement): Nằm bên trong thân cao su, lớp vải bố (thường là nylon hoặc polyester) được bố trí theo nhiều lớp và hướng khác nhau. Lớp này có tác dụng gia cường cấu trúc, tăng cường khả năng chịu áp lực và chống biến dạng của khớp nối dưới tác động của áp suất và nhiệt độ.
• Vòng thép gia cố (Steel Reinforcing Rings): Các vòng thép được đặt ở các đầu của thân cao su, bên trong lớp vải bố. Chúng giúp định hình và giữ vững cấu trúc của khớp nối, đặc biệt là tại các điểm chịu lực cao, đảm bảo khớp nối không bị biến dạng quá mức khi chịu áp suất.
• Mặt bích (Flanges): Thường được làm từ thép carbon mạ kẽm hoặc thép không gỉ, các mặt bích được gắn chặt vào hai đầu của thân cao su. Thiết kế mặt bích xoay (floating flange) cho phép dễ dàng căn chỉnh lỗ bu lông trong quá trình lắp đặt. Các mặt bích này được khoan theo các tiêu chuẩn quốc tế như JIS 10K, ANSI 150LB, hoặc PN10/PN16 để đảm bảo khả năng tương thích với hầu hết các hệ thống đường ống hiện có.

Ứng dụng thực tế của Khớp nối Q-Flex QFTU trong công nghiệp

Khớp nối cao su chống rung Q-Flex QFTU là một thành phần không thể thiếu trong nhiều ngành công nghiệp nhờ khả năng giải quyết các vấn đề về rung động, tiếng ồn và sai lệch đường ống. Sản phẩm này được ứng dụng rộng rãi trong:

• Hệ thống HVAC: Giảm rung động và tiếng ồn từ máy bơm, chiller, tháp giải nhiệt, quạt công nghiệp, đảm bảo môi trường làm việc yên tĩnh và thoải mái.
• Hệ thống cấp thoát nước và xử lý nước thải: Hấp thụ rung động từ các máy bơm nước, bù sai lệch do lún nền hoặc giãn nở nhiệt của đường ống, đặc biệt quan trọng trong các trạm bơm lớn và nhà máy xử lý.
• Ngành hóa chất và dầu khí: Sử dụng các vật liệu cao su chuyên biệt (NBR) để chống chịu hóa chất ăn mòn, dầu và nhiên liệu, bảo vệ đường ống khỏi hư hại.
• Ngành công nghiệp đóng tàu và hàng hải: Giảm rung động và tiếng ồn trên tàu, thuyền, đảm bảo sự ổn định của hệ thống đường ống trên biển.
• Nhà máy điện và năng lượng: Hấp thụ rung động từ các tuabin, máy bơm nước làm mát, bảo vệ hệ thống khỏi ứng suất nhiệt và cơ học.
• Hệ thống phòng cháy chữa cháy: Đảm bảo tính linh hoạt và khả năng chịu áp lực của đường ống trong trường hợp khẩn cấp.

Tại TBCNSG, chúng tôi đã có kinh nghiệm cung cấp và lắp đặt thành công khớp nối Q-Flex QFTU cho hệ thống bơm nước làm mát tại một nhà máy sản xuất thép lớn ở KCN Đồng Nai. Sản phẩm đã phát huy tối đa hiệu quả trong việc giảm thiểu rung động và tiếng ồn phát sinh từ các máy bơm công suất lớn, đồng thời bảo vệ đường ống khỏi các ứng suất do giãn nở nhiệt và sai lệch lắp đặt, góp phần kéo dài tuổi thọ của toàn bộ hệ thống và giảm chi phí bảo trì đáng kể.

Phân biệt Khớp nối Q-Flex QFTU với các dòng khác

So sánh với Khớp nối kim loại giãn nở (Metal Expansion Joint)

Mặc dù cả khớp nối cao su Q-Flex QFTU và khớp nối kim loại giãn nở đều có chức năng bù sai lệch và hấp thụ chuyển động, chúng có những đặc điểm khác biệt rõ rệt:

• Khớp nối cao su Q-Flex QFTU:
  • Ưu điểm: Khả năng giảm rung động và tiếng ồn vượt trội, chi phí thấp hơn, dễ lắp đặt, chống ăn mòn hóa chất tốt hơn (tùy vật liệu), cách điện.
  • Nhược điểm: Giới hạn về nhiệt độ và áp suất cao hơn so với kim loại, không phù hợp cho môi trường quá khắc nghiệt.
  • Ứng dụng: Lý tưởng cho hệ thống nước, HVAC, hóa chất nhẹ, nơi cần giảm rung và tiếng ồn tối đa.
• Khớp nối kim loại giãn nở:
  • Ưu điểm: Chịu được nhiệt độ và áp suất rất cao, phù hợp cho hơi nước, khí nóng, dầu nóng, môi trường ăn mòn mạnh.
  • Nhược điểm: Khả năng giảm rung động và tiếng ồn kém hơn, chi phí cao hơn, dễ bị mỏi kim loại nếu rung động quá lớn.
  • Ứng dụng: Hệ thống hơi, khí thải, dầu khí nhiệt độ cao, hóa chất ăn mòn mạnh.

So sánh với Khớp nối cao su loại khác

Trên thị trường có nhiều loại khớp nối cao su, nhưng Q-Flex QFTU nổi bật với những ưu điểm sau:

• Chất lượng vật liệu: Q-Flex QFTU sử dụng cao su tổng hợp chất lượng cao (EPDM, NBR, Neoprene) được kiểm định nghiêm ngặt, đảm bảo độ bền và khả năng chống chịu môi chất vượt trội so với các loại cao su thông thường.
• Cấu trúc gia cường: Với lớp vải bố đa lớp và vòng thép gia cố, QFTU có khả năng chịu áp lực và chống biến dạng tốt hơn hẳn các loại khớp nối cao su không có cấu trúc gia cường hoặc gia cường kém chất lượng, vốn dễ bị phồng rộp hoặc vỡ dưới áp suất cao.
• Thiết kế mặt bích xoay: Tính năng mặt bích xoay là một lợi thế lớn, giúp việc căn chỉnh và lắp đặt nhanh chóng, chính xác hơn, điều mà nhiều khớp nối cao su giá rẻ không có.
• Độ tin cậy: Q-Flex là thương hiệu uy tín, sản phẩm QFTU được sản xuất theo quy trình kiểm soát chất lượng chặt chẽ, mang lại độ tin cậy cao và tuổi thọ lâu dài trong vận hành.

Bảng kích thước và lựa chọn Khớp nối cao su Q-Flex QFTU

Khớp nối cao su chống rung Q-Flex QFTU có sẵn trong nhiều kích thước và cấu hình vật liệu để phù hợp với đa dạng ứng dụng. Việc lựa chọn đúng kích thước và vật liệu là rất quan trọng để đảm bảo hiệu suất tối ưu và tuổi thọ cho hệ thống.

Lưu ý: Áp lực làm việc và nhiệt độ tối đa có thể thay đổi nhẹ tùy thuộc vào nhà sản xuất và vật liệu cụ thể. Luôn tham khảo tài liệu kỹ thuật chi tiết hoặc liên hệ chuyên gia của TBCNSG để được tư vấn chính xác nhất. Khi lựa chọn, cần xem xét kỹ lưỡng môi chất (nước, dầu, hóa chất), nhiệt độ và áp lực vận hành để chọn vật liệu cao su (EPDM, NBR, Neoprene) và tiêu chuẩn mặt bích phù hợp.

Bảng giá tham khảo Khớp nối cao su chống rung Q-Flex QFTU

Giá của khớp nối cao su chống rung Q-Flex QFTU phụ thuộc vào nhiều yếu tố như kích thước danh định (DN), vật liệu thân cao su (EPDM, NBR, Neoprene), vật liệu mặt bích (thép carbon, thép không gỉ) và số lượng đặt hàng. Để cung cấp cái nhìn tổng quan, dưới đây là bảng giá tham khảo. Quý khách hàng vui lòng lưu ý rằng đây chỉ là mức giá ước tính và có thể thay đổi tùy theo thời điểm và chính sách nhập khẩu.

Để nhận được báo giá chính xác và cạnh tranh nhất cho nhu cầu cụ thể của mình, quý khách hàng vui lòng liên hệ trực tiếp với đội ngũ kinh doanh của TBCNSG. Chúng tôi
