Công tắc dòng chảy Fivalco WFD-T là gì?

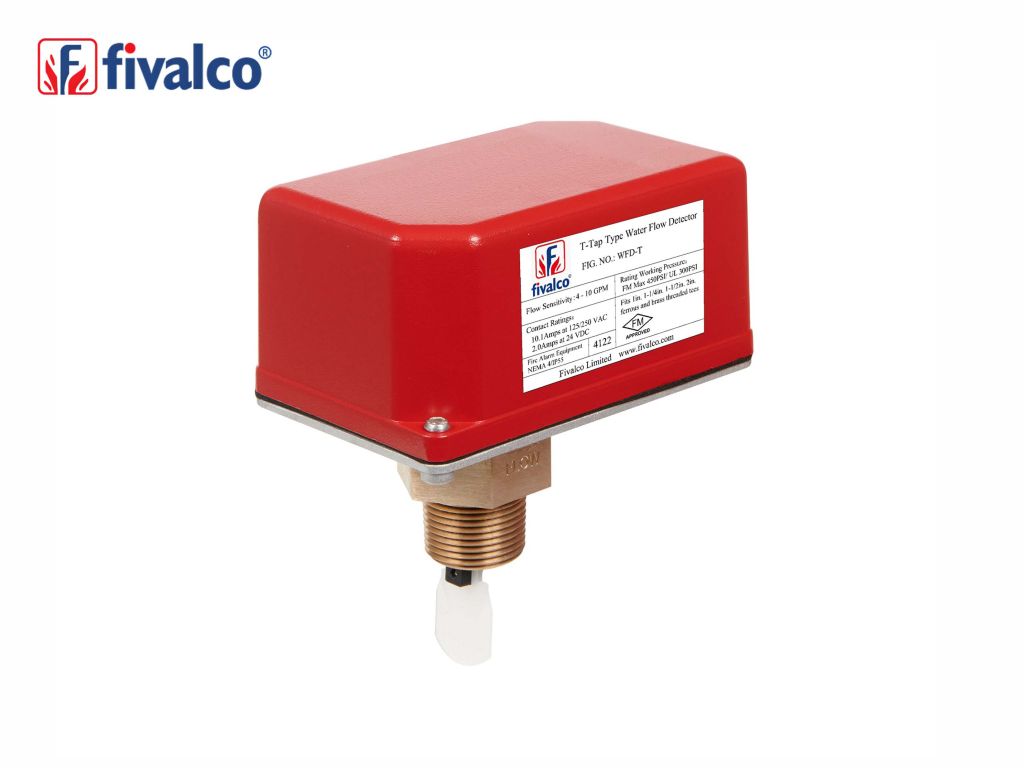

Công tắc dòng chảy Fivalco WFD-T là thiết bị phát hiện dòng chảy dạng T-TAP TYPE WATER FLOW DETECTOR WITH RETARD, được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy. Sản phẩm có mã hình WFD-T, hoạt động dựa trên nguyên lý cảm nhận dòng nước chảy qua đường ống theo hướng xác định, sau đó truyền tín hiệu đến tủ điều khiển trung tâm hoặc hệ thống báo cháy. Với cơ cấu trễ tích hợp, công tắc dòng chảy Fivalco WFD-T giúp hạn chế báo động giả do dao động áp suất hoặc rung động đường ống, đồng thời đảm bảo tín hiệu được xác nhận chính xác khi có dòng chảy thực tế.
Thiết bị được thiết kế để lắp trên tee có kết nối socket 1 inch đến 2 inch NPT/BSPT, phù hợp với ống thép Schedule 10 đến 40. Công tắc có thể lắp đặt trên đường ống đứng hoặc đường ống nằm ngang, rất thuận tiện cho nhiều phương án thi công hệ thống sprinkler, hệ thống chữa cháy vách tường, hệ thống ống đứng chữa cháy và các cụm bơm chữa cháy. Với độ nhạy từ 4 đến 10 USGPM, áp lực làm việc tối đa 31 bar tương đương 450 psi, sản phẩm đáp ứng yêu cầu khắt khe của các công trình công nghiệp và dân dụng.
Đặc điểm nổi bật của công tắc dòng chảy Fivalco WFD-T
- Tuân thủ tiêu chuẩn quốc tế: Sản phẩm đạt tiêu chuẩn FM1042-2016 và UL346, phù hợp cho các hệ thống phòng cháy chữa cháy yêu cầu chứng nhận nghiêm ngặt.
- Hai lỗ luồn dây ½ inch: Một lỗ mở sẵn và một lỗ kiểu knock-out, giúp việc đấu dây và kết nối điện linh hoạt hơn trong quá trình lắp đặt.
- Dải độ nhạy 4 đến 10 USGPM: Phát hiện dòng chảy hiệu quả trong nhiều điều kiện vận hành, phù hợp với đường ống thép Schedule 10 đến 40.
- Tiếp điểm hai bộ SPDT Form C: Định mức 10A ở 125/250 VAC và 2A ở 24 VDC, cho phép kết nối với nhiều loại tủ điều khiển và hệ thống giám sát.
- Vỏ bảo vệ NEMA 4: Thích hợp lắp đặt trong nhà và ngoài trời, chống bụi và chống nước ở mức độ cần thiết cho môi trường công nghiệp.
- Vít chống tháo tamper: Ngăn chặn tháo gỡ trái phép, nâng cao tính an toàn và độ tin cậy của hệ thống.
- Chịu áp lực lớn: Áp lực làm việc tối đa 31 bar hoặc 450 psi, đáp ứng các hệ thống chữa cháy áp lực cao.
- Điều chỉnh thời gian trễ bằng dial xoay: Cho phép cài đặt thời gian trễ ngay tại công trường, phù hợp với đặc điểm từng hệ thống.
- Hai vi mạch đồng bộ 100%: Hai micro-switch hoạt động đồng bộ, đảm bảo tín hiệu ổn định và chính xác.
- Nhiều lựa chọn vỏ: Có sẵn phiên bản vỏ nhôm hoặc ABS, phù hợp với điều kiện môi trường và yêu cầu kỹ thuật khác nhau.
Thông số kỹ thuật công tắc dòng chảy Fivalco WFD-T
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | WFD-T |
| Loại thiết bị | T-TAP TYPE WATER FLOW DETECTOR WITH RETARD |
| Tiêu chuẩn | FM1042-2016 và UL346 |
| Lỗ luồn dây | Hai lỗ ½ inch, một lỗ mở và một lỗ knock-out |
| Độ nhạy | 4 đến 10 USGPM |
| Tiếp điểm | Hai bộ SPDT Form C, 10A tại 125/250 VAC, 2A tại 24 VDC |
| Cấp bảo vệ | NEMA 4, phù hợp trong nhà và ngoài trời |
| Ống tương thích | Ống thép Schedule 10 đến 40 |
| Kết nối tee | 1 inch đến 2 inch NPT/BSPT |
| Vít chống tháo | Có vít tamper đặc biệt |
| Dao động tối đa | 5.5 m/s |
| Điều chỉnh trễ | Bằng dial xoay |
| Vi mạch | Hai micro-switch, đồng bộ 100% |
| Áp lực làm việc | Tối đa 31 bar / 450 psi |
| Nhiệt độ làm việc | 4.5°C đến 49°C |
| Vật liệu vỏ | Nhôm hoặc ABS |
Nguyên lý hoạt động của công tắc dòng chảy Fivalco WFD-T
Công tắc dòng chảy Fivalco WFD-T hoạt động dựa trên sự tác động của dòng nước lên cơ cấu cảm biến bên trong thiết bị. Khi nước chảy qua đường ống theo hướng được chỉ định, bộ phận cảm nhận sẽ dịch chuyển và tác động lên hệ thống micro-switch. Hai micro-switch được thiết kế đồng bộ 100%, giúp tín hiệu đầu ra ổn định và có thể sử dụng cho nhiều mục đích khác nhau như báo động, giám sát, điều khiển bơm hoặc gửi tín hiệu về trung tâm.
Điểm đáng chú ý là WFD-T có cơ cấu trễ với thời gian điều chỉnh bằng dial xoay. Cơ cấu này cho phép người vận hành đặt một khoảng thời gian trễ nhất định trước khi công tắc truyền tín hiệu. Nhờ đó, thiết bị không bị kích hoạt nhầm bởi những dao động áp suất ngắn, tiếng ồn thủy lực hoặc rung động nhỏ trong đường ống. Khi dòng chảy duy trì đủ lâu và đúng hướng, công tắc sẽ xác nhận và đóng hoặc mở tiếp điểm theo cấu hình SPDT Form C. Đây là đặc điểm quan trọng giúp hệ thống phòng cháy chữa cháy hoạt động chính xác, hạn chế báo động giả và nâng cao độ tin cậy.
Ứng dụng của công tắc dòng chảy Fivalco WFD-T
Công tắc dòng chảy Fivalco WFD-T được sử dụng rộng rãi trong các hệ thống phòng cháy chữa cháy như hệ thống sprinkler tự động, hệ thống chữa cháy vách tường, hệ thống ống đứng, hệ thống bơm chữa cháy và các cụm van báo động. Thiết bị phù hợp cho nhà cao tầng, trung tâm thương mại, khách sạn, bệnh viện, trường học, nhà máy, kho bãi, khu công nghiệp, nhà xưởng sản xuất và các công trình công cộng có yêu cầu nghiệm thu nghiêm ngặt.
Ngoài ra, WFD-T còn có thể dùng để giám sát dòng chảy trong các hệ thống cấp nước công nghiệp, hệ thống làm mát, hệ thống tuần hoàn nước và một số quy trình sản xuất yêu cầu phát hiện dòng chảy theo hướng xác định. Với khả năng lắp trên ống thép Schedule 10 đến 40, kết nối tee 1 inch đến 2 inch NPT/BSPT, sản phẩm dễ dàng tích hợp vào cả hệ thống mới và hệ thống cải tạo. Thiết bị có thể lắp đặt trên đường ống đứng hoặc nằm ngang, tạo sự linh hoạt cao cho đơn vị thiết kế và thi công cơ điện.
Hướng dẫn lắp đặt công tắc dòng chảy Fivalco WFD-T
Trước khi lắp đặt, cần kiểm tra kỹ đường ống, tee kết nối và hướng dòng chảy thực tế. Công tắc dòng chảy Fivalco WFD-T được thiết kế để lắp trên tee có socket 1 inch đến 2 inch NPT/BSPT. Đường ống sử dụng phải là ống thép Schedule 10 đến 40, đảm bảo tương thích với ren kết nối và điều kiện áp lực của hệ thống. Nên lắp thiết bị ở vị trí dễ tiếp cận để thuận tiện cho việc kiểm tra, bảo trì và điều chỉnh thời gian trễ.
Khi lắp, cần đảm bảo hướng mũi tên hoặc dấu chỉ hướng dòng chảy trên thân thiết bị trùng với hướng nước chảy trong đường ống. Với đường ống đứng hoặc nằm ngang, cần tuân thủ đúng hướng dẫn của nhà sản xuất và tiêu chuẩn thi công hệ thống PCCC. Hai lỗ luồn dây ½ inch gồm một lỗ mở và một lỗ knock-out giúp việc đi dây điện thuận tiện. Nên sử dụng cáp và đầu nối phù hợp với cấp bảo vệ NEMA 4, đặc biệt khi lắp ngoài trời hoặc trong môi trường ẩm ướt. Vít tamper cần được siết đúng lực và không tháo gỡ trái phép để đảm bảo an toàn cho hệ thống.
Sau khi lắp đặt, cần kiểm tra hoạt động của công tắc bằng cách tạo dòng chảy thử theo hướng quy định. Quan sát tín hiệu trên tủ điều khiển, kiểm tra thời gian trễ đã cài đặt và xác nhận hai micro-switch hoạt động đồng bộ. Nếu hệ thống có yêu cầu nghiệm thu, nên ghi lại các thông số cài đặt như độ nhạy, thời gian trễ và tình trạng tiếp điểm để phục vụ công tác bàn giao và bảo trì về sau.
Bảo trì và kiểm tra định kỳ
Để công tắc dòng chảy Fivalco WFD-T luôn hoạt động chính xác, cần thực hiện kiểm tra định kỳ theo quy trình bảo trì hệ thống phòng cháy chữa cháy. Trước tiên, kiểm tra tình trạng bên ngoài của thiết bị, bao gồm vỏ hộp, nắp, gioăng làm kín, lỗ luồn dây và các vít tamper. Đối với môi trường ngoài trời hoặc nhiều bụi ẩm, cần đảm bảo cấp bảo vệ NEMA 4 vẫn được duy trì, không có dấu hiệu nước vào hộp điện.
Tiếp theo, kiểm tra cơ cấu cảm nhận dòng chảy và dial điều chỉnh thời gian trễ. Việc điều chỉnh trễ nên được thực hiện theo đúng hướng dẫn kỹ thuật và ghi lại giá trị đã cài đặt. Kiểm tra các tiếp điểm SPDT Form C, đảm bảo khả năng đóng mở tín hiệu ổn định với tải 10A tại 125/250 VAC hoặc 2A tại 24 VDC. Nếu phát hiện tiếp điểm bị oxy hóa, dây dẫn lỏng hoặc tín hiệu không ổn định, cần xử lý kịp thời. Ngoài ra, nên kiểm tra nhiệt độ môi trường làm việc trong khoảng 4.5°C đến 49°C và áp lực hệ thống không vượt quá 31 bar hoặc 450 psi. Việc bảo trì đúng cách sẽ kéo dài tuổi thọ thiết bị và đảm bảo hệ thống PCCC luôn sẵn sàng hoạt động.
Vì sao nên chọn công tắc dòng chảy Fivalco WFD-T tại TBCNSG.com?
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn, viết tắt là Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn, là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Với website TBCNSG.com, khách hàng có thể tìm hiểu thông tin sản phẩm, thông số kỹ thuật và nhận tư vấn từ đội ngũ kỹ thuật có kinh nghiệm.
Khi chọn mua công tắc dòng chảy Fivalco WFD-T tại TBCNSG.com, khách hàng được hỗ trợ kiểm tra tính tương thích với hệ thống hiện hữu, tư vấn vị trí lắp đặt, hướng dòng chảy, thời gian trễ và phương án đấu dây. Sản phẩm có nguồn gốc rõ ràng, đáp ứng tiêu chuẩn FM1042-2016 và UL346, phù hợp cho các công trình yêu cầu chất lượng cao. Công ty còn cung cấp nhiều thiết bị công nghiệp khác như van công nghiệp, đồng hồ nước, đồng hồ áp suất, giúp khách hàng tiết kiệm thời gian tìm kiếm và mua sắm.
Kết luận
Công tắc dòng chảy Fivalco WFD-T là giải pháp phát hiện dòng chảy đáng tin cậy cho hệ thống phòng cháy chữa cháy và các hệ thống công nghiệp. Với tiêu chuẩn FM1042-2016 và UL346, độ nhạy 4 đến 10 USGPM, áp lực làm việc tối đa 450 psi, cấp bảo vệ NEMA 4, cơ cấu trễ điều chỉnh bằng dial xoay và hai micro-switch đồng bộ 100%, sản phẩm đáp ứng tốt các yêu cầu kỹ thuật khắt khe. Thiết bị phù hợp lắp trên tee 1 inch đến 2 inch NPT/BSPT, ống thép Schedule 10 đến 40, lắp đứng hoặc ngang, thuận tiện cho thi công và bảo trì.
Nếu Quý khách hàng đang tìm kiếm công tắc dòng chảy Fivalco WFD-T chính hãng, chất lượng cao và cần tư vấn kỹ thuật chi tiết, hãy liên hệ ngay với TBCNSG.com để được hỗ trợ nhanh chóng.
