Trong các hệ thống bơm nước, hệ thống phòng cháy chữa cháy và hệ thống điều hòa trung tâm, việc kiểm soát dòng lưu chất luôn là yếu tố sống còn để bảo vệ thiết bị và đảm bảo an toàn vận hành. Công tắc dòng chảy Autosigma là thiết bị được nhập khẩu nguyên chiếc từ Hàn Quốc, có nhiệm vụ phát tín hiệu điện khi có hoặc mất dòng chảy trong đường ống, từ đó điều khiển tủ điện bơm, kích hoạt cảnh báo hoặc ngắt hệ thống kịp thời.
Nhờ kết cấu cơ - điện bền bỉ, dải kết nối ren đa dạng và mức giá rất cạnh tranh, dòng sản phẩm Autosigma HFS Series đang được các nhà thầu cơ điện, nhà thầu PCCC và đơn vị bảo trì tại Việt Nam lựa chọn thay thế cho nhiều thương hiệu cùng phân khúc. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, bảng giá tham khảo và hướng dẫn lắp đặt - chỉnh vít điểm SET chuẩn kỹ thuật để anh em kỹ thuật và chủ đầu tư tham khảo.
Công tắc dòng chảy Autosigma (tiếng Anh là Flow Switch Autosigma, còn gọi là rơ le dòng chảy) là thiết bị cảm biến cơ học dùng để giám sát trạng thái chuyển động của chất lỏng bên trong đường ống. Thiết bị không đo lưu lượng theo đơn vị thể tích mà chỉ xác nhận trạng thái "có dòng chảy" hoặc "không có dòng chảy", sau đó đóng hoặc mở tiếp điểm điện để truyền tín hiệu về tủ điều khiển.
Vai trò cốt lõi của thiết bị bao gồm: bảo vệ máy bơm không chạy khô khi bể hút cạn hoặc van chặn đóng nhầm, xác nhận bơm chữa cháy đã thực sự lên nước để phát tín hiệu báo cháy, và giám sát lưu thông nước qua dàn lạnh, bình ngưng của hệ thống Chiller - HVAC.

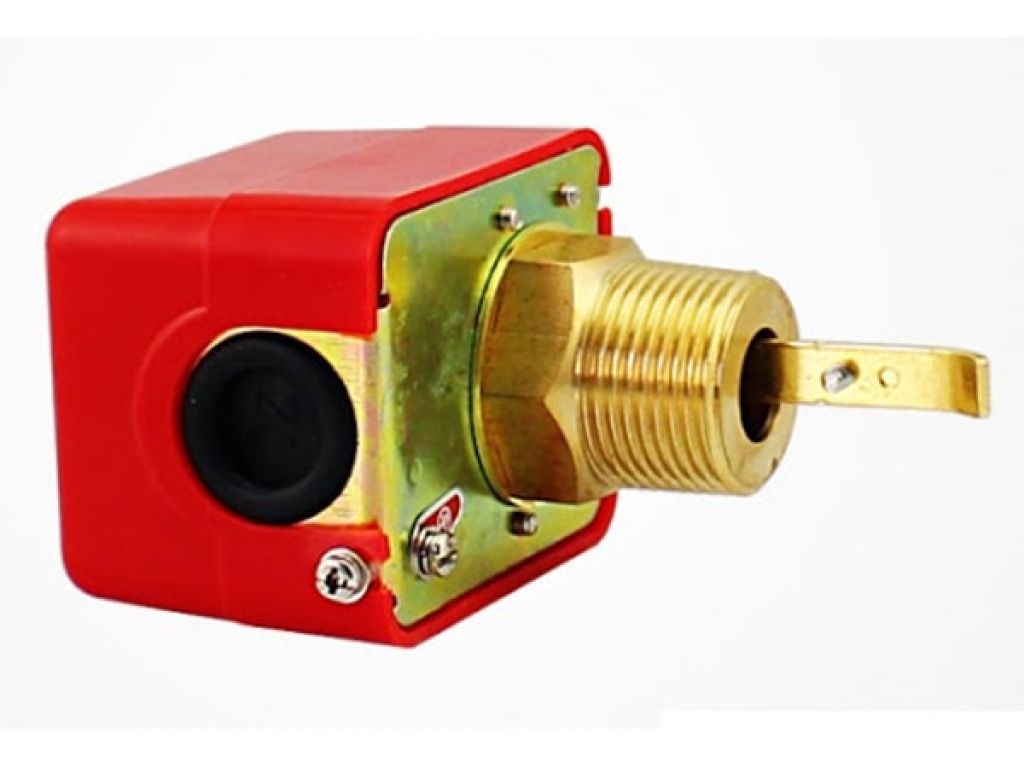

Autosigma sử dụng nguyên lý cánh khuấy (paddle) kết hợp cơ cấu đẩy kiểu pilot - piston. Khi chất lỏng chảy qua thân van, áp lực dòng chảy tác động lên cánh khuấy làm cánh quay quanh trục, lực này được truyền qua trục chính và đẩy piston thắng lực lò xo hồi vị, từ đó kích hoạt bộ tiếp điểm SPDT chuyển trạng thái.
Khi dòng chảy ngừng hoặc giảm xuống dưới ngưỡng cài đặt, lò xo đưa cánh khuấy trở về vị trí ban đầu, bộ tiếp điểm phục hồi trạng thái cũ. Chính cơ chế này giúp thiết bị hoạt động ổn định, độ lặp lại cao và gần như không tiêu thụ điện năng trong quá trình giám sát.
Dòng HFS Series được thiết kế cho môi trường nước sạch và nước tuần hoàn, phù hợp lắp đặt trên đường ống ren tiêu chuẩn. Bảng dưới đây tổng hợp các thông số kỹ thuật cơ bản của dòng sản phẩm:
| Thông số | Giá trị |
|---|---|
| Chất liệu vỏ | Nhựa kỹ thuật chịu lực |
| Chất liệu thân | Đồng thau |
| Áp suất làm việc | 1.0 MPa (tương đương 10 bar) |
| Nhiệt độ môi trường | 0 - 60°C |
| Nhiệt độ chất lỏng tối đa | 100°C |
| Loại tiếp điểm | SPDT (COM - NO - NC) |
| Tuổi thọ bellows | 500.000 lần hành trình |
| Tuổi thọ tiếp điểm | 1.000.000 lần đóng ngắt |
| Kiểu kết nối | Ren trong theo tiêu chuẩn đường ống |
| Xuất xứ | Hàn Quốc |
Với tuổi thọ bellows và tiếp điểm lớn, thiết bị phù hợp cho các hệ thống chạy liên tục, ít phải bảo trì thay thế. Anh em kỹ thuật có thể tải catalogue chi tiết để tra cứu bản vẽ kích thước và sơ đồ đấu dây của từng model.
Autosigma phân loại sản phẩm theo đường kính kết nối ren, tương ứng với các cỡ ống thông dụng trong hệ thống cấp thoát nước và PCCC tại Việt Nam. Ba model được sử dụng nhiều nhất là HFS-15, HFS-20 và HFS-25.
Model HFS-15 có kích thước kết nối DN15, tương đương đường ống phi 21, phù hợp lắp trên các tuyến ống nhánh nhỏ, đường ống cấp nước cho thiết bị vệ sinh, hệ thống làm mát cục bộ hoặc đường ống tín hiệu của bơm công suất nhỏ. Đây là lựa chọn tiết kiệm chi phí cho các hệ thống có lưu lượng thấp.
Model HFS-20 có kích thước kết nối DN20, tương đương đường ống phi 27, là cỡ trung bình được dùng khá phổ biến cho đường ống cấp nước chính của tòa nhà nhỏ, hệ thống bơm tăng áp và các cụm bơm tuần hoàn. Kích thước thân van gọn gàng, dễ bố trí trong không gian hẹp của phòng kỹ thuật.

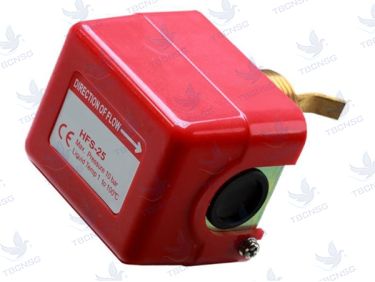

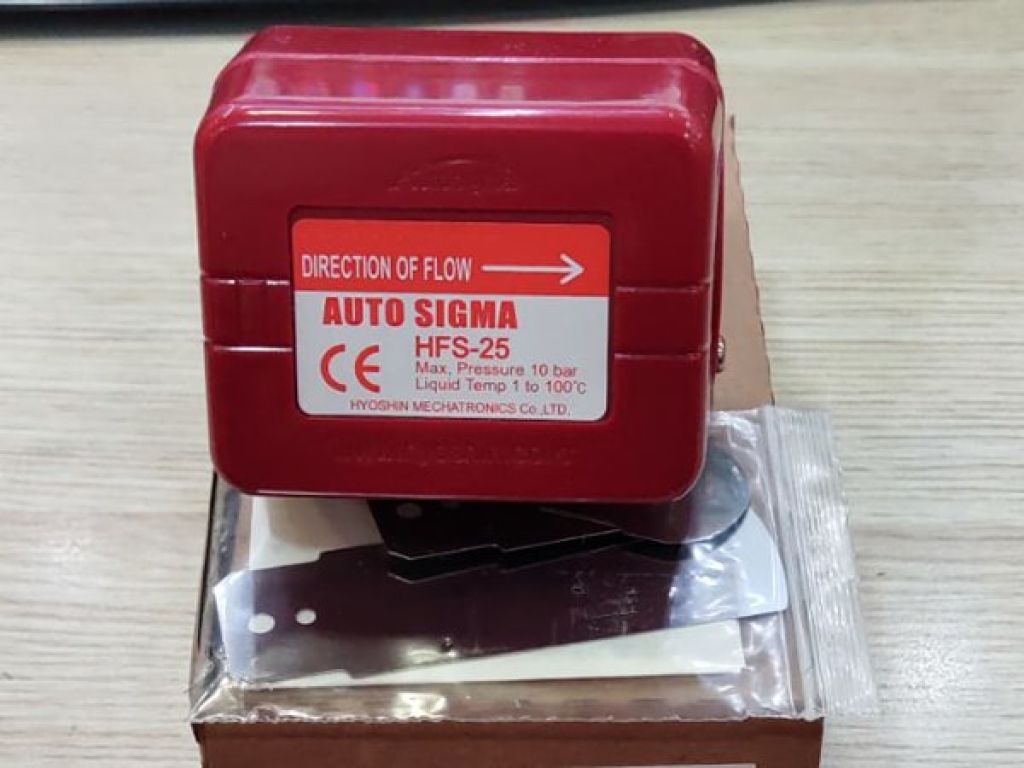

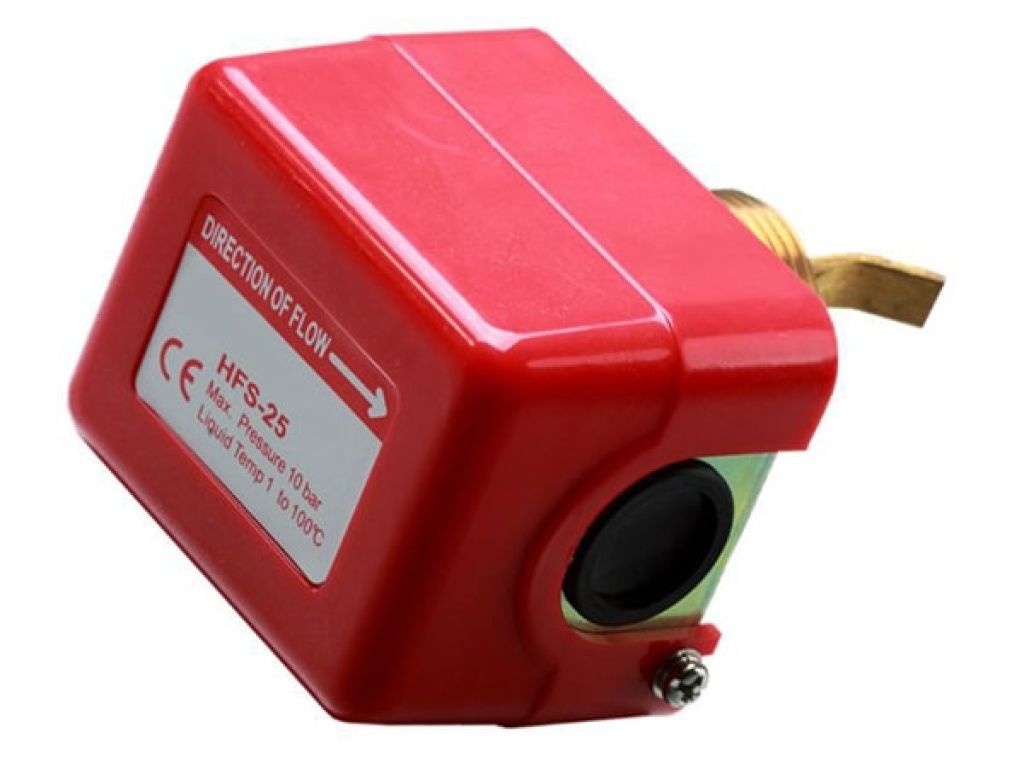

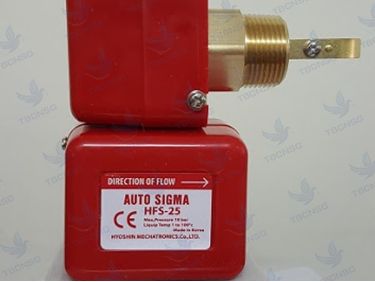

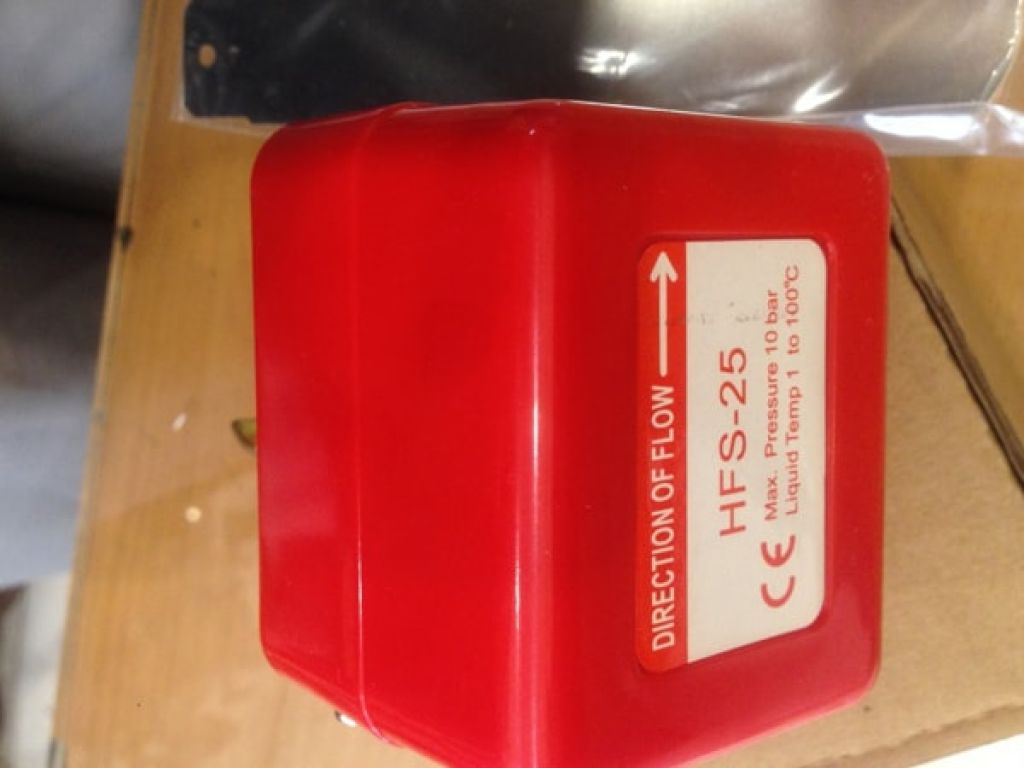

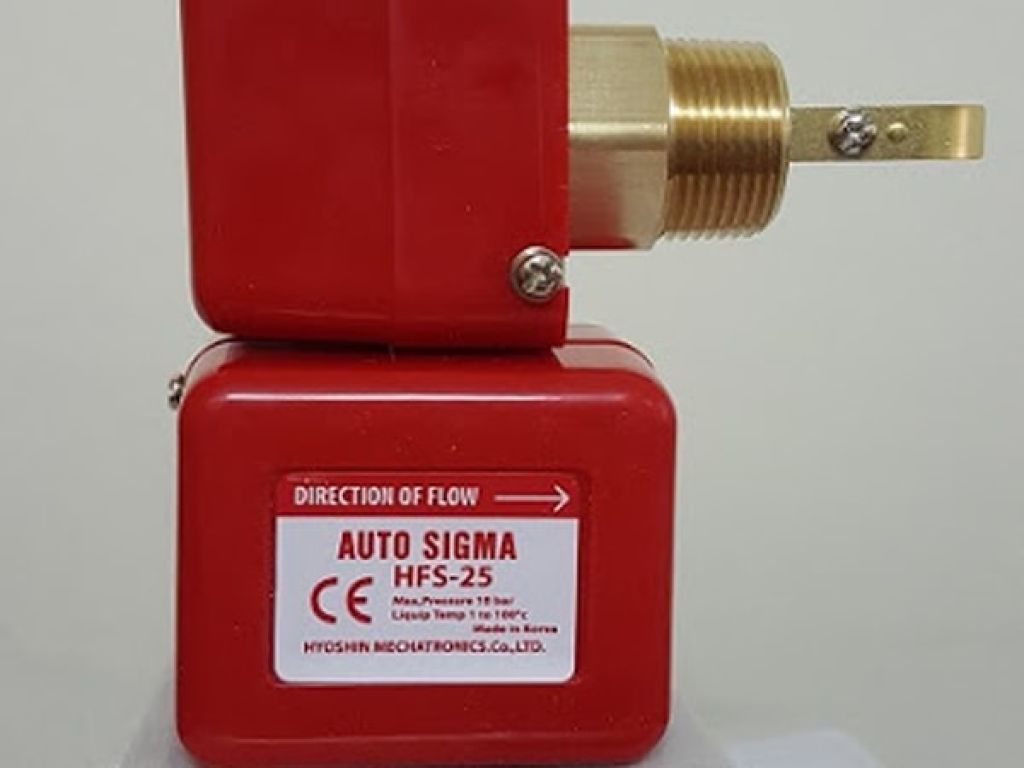

Model HFS-25 có kích thước kết nối DN25, tương đương đường ống phi 34, là mã được hỏi mua nhiều nhất tại các công trình. Sản phẩm thường được lắp trên đường ống đẩy của bơm chữa cháy, đường ống trục chính của hệ thống Chiller và các tuyến ống có lưu lượng lớn. Ký hiệu HFS-25 cũng là từ khóa được tìm kiếm nhiều nhờ tính thông dụng trong hồ sơ thiết kế cơ điện.
Thiết bị được ứng dụng rộng rãi trong nhiều nhóm hệ thống công nghiệp và dân dụng:
Mức giá dưới đây là giá tham khảo cho hàng mới 100%, nhập khẩu chính hãng, đã bao gồm giấy tờ CO CQ. Giá thực tế có thể thay đổi theo số lượng đặt hàng, thời điểm nhập khẩu và chính sách chiết khấu dành cho từng đối tượng khách hàng.
| Model | Kích thước kết nối | Quy cách đường ống | Giá tham khảo |
|---|---|---|---|
| Công tắc dòng chảy Autosigma HFS-15 | DN15 | Phi 21 | 590.000đ |
| Công tắc dòng chảy Autosigma HFS-20 | DN20 | Phi 27 | 690.000đ |
| Công tắc dòng chảy Autosigma HFS-25 | DN25 | Phi 34 | 850.000đ |
Lưu ý về chính sách giá: Đơn hàng số lượng lớn, đại lý phân phối và nhà thầu công trình sẽ được áp dụng mức chiết khấu thương mại riêng. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá tốt nhất theo khối lượng dự án.
Lắp đặt sai vị trí hoặc chỉnh vít điểm SET không đúng cách là nguyên nhân phổ biến nhất gây ra hiện tượng báo giả, tiếp điểm không nhảy hoặc nhảy liên tục gây nhiễu tủ điều khiển. Phần dưới đây hướng dẫn từng bước theo kinh nghiệm thực tế thi công.
Thiết bị sử dụng bộ tiếp điểm SPDT với ba chân: COM (chân chung), NO (thường mở) và NC (thường đóng). Tùy logic điều khiển của tủ điện mà người thi công chọn dùng cặp COM - NO hoặc COM - NC:
Trên thân thiết bị có vít điều chỉnh điểm SET dùng để thay đổi lực căng lò xo, tức thay đổi ngưỡng dòng chảy mà tiếp điểm sẽ tác động. Nguyên tắc chỉnh như sau:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị cung cấp công tắc dòng chảy Autosigma nhập khẩu trực tiếp từ Hàn Quốc, hàng mới 100%, đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho từng lô hàng.
Các cam kết khi mua hàng tại đây:
Quý khách cần báo giá, xin catalogue hoặc tư vấn kỹ thuật cho dự án, vui lòng liên hệ:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Điện thoại: 09 1800 6799
Email: [email protected]
Website: tbcnsg.com
Nhận ngay báo giá công tắc dòng chảy Autosigma chiết khấu cao cho dự án - Liên hệ Hotline/Zalo ngay hôm nay!
Tham khảo thêm các dòng thiết bị bổ trợ cho hệ thống đường ống: bình tích áp, van cổng PCCC, đồng hồ đo áp suất, công tắc áp suất và đồng hồ nước.
