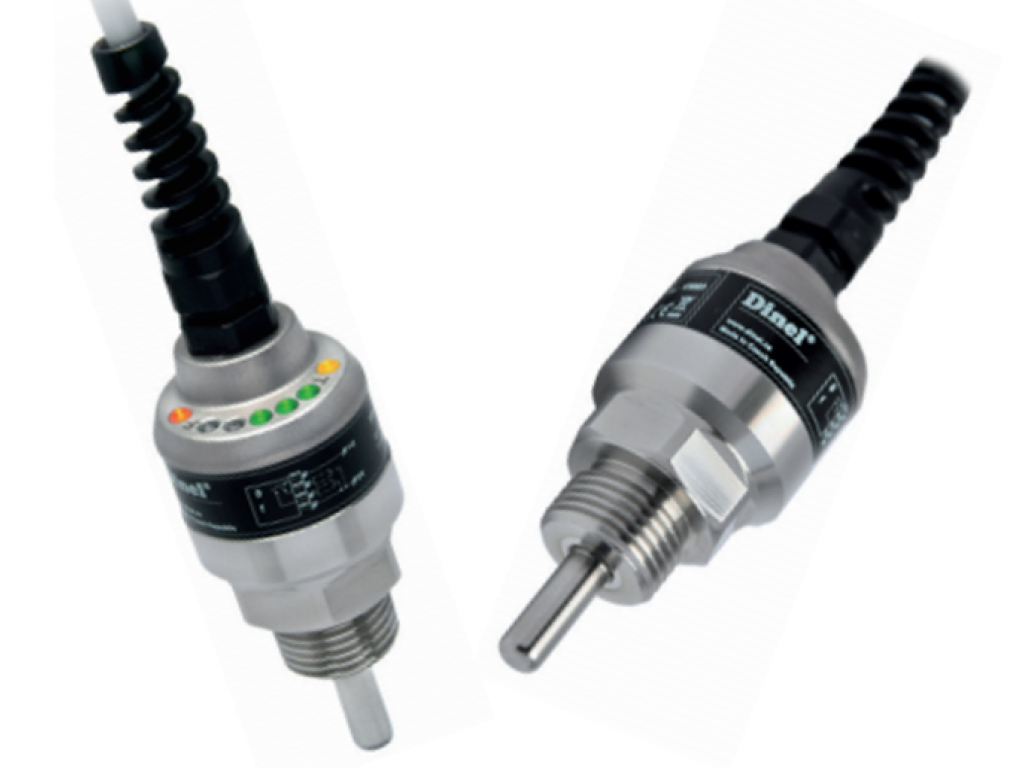

Trong các hệ thống công nghiệp yêu cầu độ chính xác và ổn định cao, việc lựa chọn một thiết bị cảm biến lưu lượng phù hợp là yếu tố sống còn để bảo vệ máy móc và tối ưu hóa quy trình. Cảm biến lưu lượng nhiệt Dinel TFS-35 là một trong những giải pháp hàng đầu đến từ Cộng hòa Séc, được thiết kế đặc biệt để giám sát đồng thời lưu lượng và nhiệt độ của các chất lưu lỏng như nước, dầu, dung dịch làm mát hoặc chất bôi trơn. Với nguyên lý đo nhiệt (calorimetric), thiết bị không có bộ phận chuyển động cơ học, giúp loại bỏ hoàn toàn hiện tượng mài mòn, kẹt cơ khí, từ đó gia tăng tuổi thọ và độ tin cậy trong môi trường khắc nghiệt.
Điểm khác biệt lớn nhất của Dinel TFS-35 nằm ở thiết kế nhỏ gọn, khả năng chịu áp lực lên đến 100 bar và đạt chuẩn bảo vệ IP68. Điều này cho phép cảm biến vận hành ổn định ngay cả trong điều kiện ngập nước tạm thời hoặc môi trường có độ ẩm cực cao. Dù bạn cần một bộ giám sát dòng chảy cho hệ thống bôi trơn ổ trục, kiểm soát lưu lượng nước làm mát khuôn đúc hay phát hiện đứt dòng trong đường ống dẫn dầu, TFS-35 đều có thể đáp ứng một cách xuất sắc nhờ vào khả năng tùy biến linh hoạt về kiểu thanh đo, kết nối quy trình và các tùy chọn ngõ ra tín hiệu. Hãy cùng khám phá chi tiết về dòng sản phẩm này để tìm ra mã đặt hàng tối ưu nhất cho ứng dụng của bạn.
Bảng Giá Tham Khảo Cảm Biến Lưu Lượng Nhiệt Dinel TFS-35 (Theo Kiểu Ngõ Ra)
Giá thành của cảm biến lưu lượng Dinel TFS-35 phụ thuộc chủ yếu vào cấu hình ngõ ra tín hiệu và phương thức kết nối điện. Dưới đây là bảng giá tham khảo cho các phiên bản phổ biến nhất, sử dụng thanh đo tiêu chuẩn dài 20mm và kết nối ren G1/2. Đây là dòng sản phẩm có độ sẵn kho cao nhất tại thị trường Việt Nam, phù hợp với đa số các bài toán giám sát cơ bản trong hệ thống ống nhựa hoặc kim loại.
| Mã Model (Order Code) | Mô Tả Cấu Hình Ngõ Ra | Phương Thức Kết Nối Điện | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|
| TFS-35N-10-G1/2-PFPT-A-L20 K2m | Ngõ ra 1: Giới hạn lưu lượng PNP; Ngõ ra 2: Giới hạn nhiệt độ PNP | Đầu nối ép thép không gỉ (Cáp 2m) | 6.500.000 - 7.200.000 |
| TFS-35N-10-G1/2-IFPF-A-L20 K2m | Ngõ ra 1: Analog 4-20mA (Lưu lượng); Ngõ ra 2: Giới hạn lưu lượng PNP | Đầu nối ép thép không gỉ (Cáp 2m) | 7.100.000 - 7.900.000 |
| TFS-35N-10-G1/2-IFPT-A-L20 K2m | Ngõ ra 1: Analog 4-20mA (Lưu lượng); Ngõ ra 2: Giới hạn nhiệt độ PNP | Đầu nối ép thép không gỉ (Cáp 2m) | 7.100.000 - 7.900.000 |
| TFS-35N-10-G1/2-PFPT-C-L20 | Ngõ ra 1: Giới hạn lưu lượng PNP; Ngõ ra 2: Giới hạn nhiệt độ PNP | Đầu cắm Connector M12 (IP67) | 6.200.000 - 6.800.000 |
| TFS-35N-10-G1/2-IFPF-C-L20 | Ngõ ra 1: Analog 4-20mA (Lưu lượng); Ngõ ra 2: Giới hạn lưu lượng PNP | Đầu cắm Connector M12 (IP67) | 6.800.000 - 7.500.000 |
| TFS-35N-11-G1/2-IFPT-V-L50 K5m | Ngõ ra 1: Analog 4-20mA; Ngõ ra 2: Giới hạn nhiệt độ PNP (Thanh dài 50mm) | Đầu nối nhựa tích hợp lò xo giảm chấn (Cáp 5m) | 8.000.000 - 8.800.000 |
Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo tại thời điểm hiện tại, chưa bao gồm VAT và có thể thay đổi tùy theo tỷ giá hối đoái. Để nhận báo giá chính thức và cập nhật nhất, Quý khách vui lòng liên hệ trực tiếp hotline của chúng tôi.
Bảng So Sánh Thông Số Kỹ Thuật Giữa Các Phiên Bản TFS-35
Để hiểu rõ hơn về sự khác biệt giữa các tùy chọn, bảng dưới đây so sánh chi tiết về khả năng chịu tải, cấp bảo vệ và đặc tính vật liệu. Việc lựa chọn đúng cấu hình không chỉ giúp tiết kiệm chi phí mà còn đảm bảo độ bền của thiết bị trong từng môi trường cụ thể. Ví dụ, nếu ứng dụng yêu cầu khả năng chống nước tuyệt đối khi ngập đường ống, phiên bản đầu nối dạng cáp liền đạt IP68 sẽ là lựa chọn tối ưu thay vì đầu cắm M12.
| Đặc Tính Kỹ Thuật | Phiên bản PFPT (PNP/PNP) | Phiên bản IFPT / IFPF (Analog 4-20mA + PNP) | Đầu nối Cáp A/B/V/H (IP68) | Đầu cắm M12 - C (IP67) |
|---|---|---|---|---|
| Ngõ ra tín hiệu | 2 ngõ ra đóng cắt PNP (Flow & Temp) | 1 Analog 4-20mA + 1 PNP đóng cắt | Tương thích với cả 3 loại ngõ ra | |
| Mức tiêu thụ dòng (tại 24V DC) | 60 mA | 60 mA + dòng vòng lặp (22 mA) | Tương đương nhau về mặt tiêu thụ điện | |
| Tải trở kháng ngõ ra dòng | Không áp dụng | Tối đa 800 Ohm @ 24V DC | Phụ thuộc vào mạch điện tử bên trong | |
| Cấp bảo vệ (IP Rating) | Phụ thuộc vào đầu nối | IP68 (Chống ngập nước hoàn toàn) | IP67 (Chống nước tạm thời) | |
| Vật liệu đầu nối | - | Thép không gỉ 1.4571/NBR hoặc Nhựa PA/NBR | Đồng mạ Niken | |
| Ứng dụng khuyên dùng | Hệ thống cảnh báo đơn giản, không cần giám sát analog | Truyền tín hiệu về PLC/SCADA để giám sát liên tục | Môi trường ẩm ướt, ngoài trời, có nguy cơ ngập nước | Tủ điện khô ráo, cần tháo lắp nhanh |
Ghi chú: Phiên bản thanh đo kéo dài (Mã 11) chỉ áp dụng cho chiều dài L50 và yêu cầu kết nối Tri-Clamp CI50 hoặc ren G1/2, không dùng cho thanh L20. Vui lòng kiểm tra kỹ đường kính ống và khoảng cách lắp đặt trước khi chọn loại thanh đo.
Phân Loại Cảm Biến Dinel TFS-35 Theo Vật Liệu và Kết Nối Quy Trình
Một trong những yếu tố quan trọng quyết định độ bền và khả năng tương thích hóa học của cảm biến chính là vật liệu chế tạo. Dinel TFS-35 sử dụng thép không gỉ AISI 316L cho phần tiếp xúc với chất lưu, đảm bảo khả năng chống ăn mòn vượt trội so với thép 304 thông thường. Phần đuôi cảm biến sử dụng AISI 304 để tối ưu chi phí. Dưới đây là bảng phân loại chi tiết theo kiểu kết nối quy trình và vật liệu đầu nối, giúp bạn lựa chọn chính xác dựa trên áp suất vận hành và loại ống dẫn.
| Mã Kết Nối | Kiểu Kết Nối Cơ Khí | Vật Liệu Phần Tiếp Xúc Chất Lưu | Ứng Dụng Đường Ống | Khoảng Giá Tham Khảo (VNĐ) |
|---|---|---|---|---|
| G1/2 | Ren ống G 1/2 inch | Thép không gỉ W.Nr. 1.4404 (AISI 316L) | Ống kim loại hoặc nhựa có lỗ ren chờ sẵn. Áp suất tối đa 100 bar. | 6.200.000 - 8.000.000 |
| CI50 | Tri-Clamp đường kính 50.5 mm | Thép không gỉ W.Nr. 1.4404 (AISI 316L) | Ống inox tiêu chuẩn vệ sinh (Ứng dụng thực phẩm, dược phẩm). Không áp dụng cho thanh đo mã 10. | 7.800.000 - 9.500.000 |
| Đầu nối A | Đầu nối ép bằng thép không gỉ | W.Nr. 1.4571 / Cao su NBR | Kết nối điện dạng cáp liền, chịu lực cơ học tốt nhất. | |
| Đầu nối B/V/H | Đầu nối ren/lò xo/ống bọc bằng nhựa | Polyamide (PA) / Cao su NBR | Linh hoạt, chống co kéo cáp, phù hợp môi trường ít va đập. | |
Lưu ý: Đối với các ứng dụng cần vệ sinh nghiêm ngặt (CIP/SIP), khách hàng nên ưu tiên sử dụng kết nối Tri-Clamp CI50 kết hợp với thanh đo kéo dài Mã 11. Giá trên là giá tham khảo cho một đơn vị sản phẩm hoàn chỉnh, chưa bao gồm phụ kiện kẹp và gioăng Tri-Clamp.
Đánh Giá Chất Lượng Cảm Biến Lưu Lượng Nhiệt Dinel TFS-35
Qua quá trình thử nghiệm thực tế trên nhiều hệ thống công nghiệp tại Việt Nam, cảm biến lưu lượng nhiệt Dinel TFS-35 cho thấy những điểm vượt trội đáng ghi nhận. Đầu tiên phải kể đến độ nhạy cực cao ở dải tốc độ dòng chảy thấp (từ 1 cm/s đối với nước). Đây là ưu thế mà các dòng cảm biến cơ dạng cánh quạt hoặc piston không thể đạt được. Trong các bài toán giám sát bôi trơn ổ trục tốc độ cao, nơi chỉ một giọt dầu mỗi phút cũng quyết định sự sống còn của thiết bị, TFS-35 phát huy tối đa hiệu quả với thời gian phản hồi chỉ từ 2 giây.
Thứ hai, khả năng chịu áp lực lên đến 100 bar và dải nhiệt độ môi trường lưu chất lên đến 85 độ C cho phép cảm biến hoạt động ổn định trong các hệ thống thủy lực và làm mát cao áp. Chúng tôi đánh giá cao vật liệu AISI 316L phủ toàn bộ thanh đo và thân vỏ, giúp chống lại sự oxy hóa khi làm việc với nước có hóa chất hoặc dầu thủy lực nóng. So với các thương hiệu tầm trung từ châu Á, lớp hoàn thiện bề mặt của Dinel tốt hơn hẳn, hạn chế tối đa sự bám dính của cặn bẩn trên đầu cảm biến.
Cuối cùng, tính năng giao diện người dùng thông qua bút từ MP-8 là một điểm cộng lớn về công thái học. Người dùng không cần mở nắp bảo vệ hay lo lắng về gioăng cao su bị lão hóa do tháo lắp nhiều lần. Chỉ cần chạm nhẹ vào ký hiệu chữ “T” hoặc “F” trên mặt cảm biến, bạn có thể cài đặt điểm chuyển mạch lưu lượng và nhiệt độ một cách trực quan thông qua dãy đèn LED Bargraph. Điều này giúp giảm thiểu thời gian chết trong quá trình bảo trì, khắc phục sự cố.
Phụ Kiện Thay Thế và Linh Kiện Cho Hệ Thống Dinel TFS-35
Để đảm bảo hệ thống vận hành không bị gián đoạn, việc dự trữ các phụ kiện thay thế là rất cần thiết. Dưới đây là danh sách các linh kiện và phụ kiện chính hãng đi kèm với dòng cảm biến Dinel TFS-35. Các phụ kiện này đều có sẵn tại kho của chúng tôi, đảm bảo thời gian giao hàng nhanh chóng và tương thích tuyệt đối với thiết bị gốc.
| Tên Phụ Kiện / Linh Kiện | Mã Hiệu / Mô Tả | Công Dụng | Giá Tham Khảo (VNĐ) |
|---|---|---|---|
| Bút từ MP-8 | Magnetic Pen Dinel MP-8 | Dụng cụ cài đặt không tiếp xúc cho TFS-35 và các dòng cảm biến Dinel khác | 350.000 - 500.000 |
| Cáp kết nối M12 (Đầu cái) | M12 Female Connector, 4-pin, dài 2m/5m | Dùng cho phiên bản đầu cắm M12 (Mã C), chịu dầu và nhiệt độ cao | 450.000 - 750.000 |
| Gioăng làm kín ren G1/2 | Sealing Ring G1/2 (Đồng hoặc Teflon) | Thay thế gioăng zin khi lắp đặt lại cảm biến, đảm bảo kín khít ở áp suất cao | 25.000 - 50.000 |
| Kẹp Tri-Clamp 50.5mm | Tri-Clamp Clamp 50.5mm + Gasket Silicone | Phụ kiện kẹp và gioăng cho phiên bản kết nối CI50 | 280.000 - 400.000 |
| Bộ chuyển đổi tín hiệu 4-20mA | Signal Isolator/Converter | Cách ly chống nhiễu cho ngõ ra analog, chuyển đổi sang 0-10V nếu cần | 1.200.000 - 1.800.000 |
Lưu ý: Bút từ MP-8 là phụ kiện bắt buộc phải có nếu bạn muốn thay đổi cài đặt gốc của cảm biến. Trong một số trường hợp mất bút, khách hàng có thể sử dụng nam châm vĩnh cửu có từ trường đủ mạnh, tuy nhiên chúng tôi khuyến nghị sử dụng phụ kiện chính hãng để tránh gây nhiễu loạn tín hiệu cảm ứng.
Giải Đáp Thắc Mắc Về Cảm Biến Lưu Lượng Nhiệt Dinel TFS-35 (FAQ)
Cảm biến lưu lượng nhiệt Dinel TFS-35 có đo được lưu lượng của nước có lẫn tạp chất hoặc chất lỏng dẫn điện không?
Dinel TFS-35 hoạt động dựa trên nguyên lý đo nhiệt (tản nhiệt), không phải đo điện từ hay cơ học, do đó nó không yêu cầu chất lỏng phải dẫn điện. Nó đo được cả nước, dầu thủy lực, glycol và dung dịch làm mát. Tuy nhiên, nếu tạp chất là các hạt rắn lớn hoặc sợi có thể bám vào thanh đo và gây cách nhiệt, độ chính xác sẽ bị ảnh hưởng. Đối với nước bẩn có cặn, cần lắp cảm biến ở vị trí bên hông ống để tránh bùn lắng đọng trực tiếp lên đầu thanh đo.
Tôi muốn truyền tín hiệu lưu lượng về PLC để hiển thị lưu lượng tức thời. Tôi nên chọn mã sản phẩm nào của TFS-35?
Bạn bắt buộc phải chọn các phiên bản có chữ “IF” trong mã ngõ ra, cụ thể là IFPF (Analog 4-20mA + PNP Flow) hoặc IFPT (Analog 4-20mA + PNP Temp). Tùy vào việc bạn muốn ngõ ra đóng cắt thứ hai để cảnh báo lưu lượng hay nhiệt độ mà chọn mã phù hợp. Tín hiệu 4-20mA sẽ cho bạn biết dải tốc độ dòng chảy từ 0 đến 100% thang đo đã cài đặt, dễ dàng tích hợp vào các module analog của PLC.

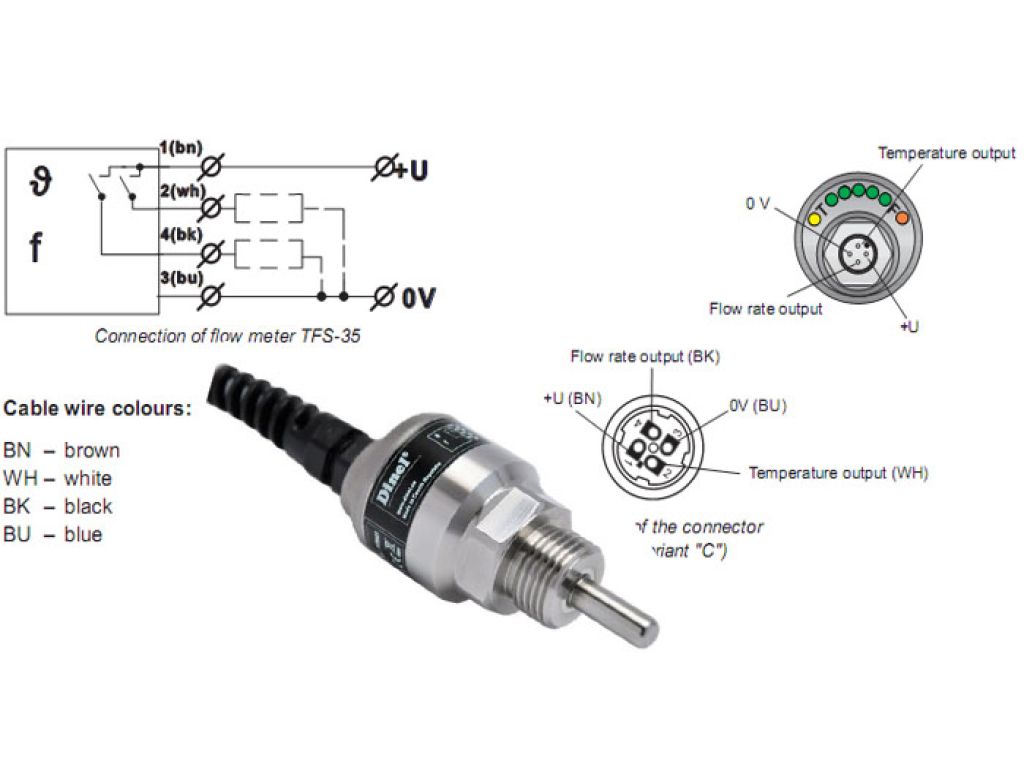

So sánh sự khác biệt giữa đầu nối cáp loại A (IP68) và đầu cắm M12 loại C (IP67). Khi nào tôi nên dùng loại A?
Đầu nối loại A sử dụng phớt ép bằng thép không gỉ, đạt chuẩn IP68, nghĩa là nó có thể chịu được ngập nước liên tục ở độ sâu nhất định. Đầu cắm M12 loại C chỉ đạt IP67, chống nước ở mức độ ngâm tạm thời. Bạn nên dùng loại A khi lắp đặt trong hầm cáp, đường ống ngầm có nguy cơ ngập lụt, hoặc môi trường ngoài trời mưa gió trực tiếp. Loại C phù hợp cho tủ điện trong nhà máy khô ráo, nơi cần tháo lắp cảm biến nhanh để kiểm tra định kỳ.
Tôi muốn đặt điểm cảnh báo nhiệt độ ở mức 60 độ C. Làm thế nào để cài đặt mà không cần máy tính?
Các điểm chuyển mạch nhiệt độ của TFS-35 đã được cố định sẵn ở các mức 15, 30, 45, 60 và 75 độ C. Để chọn mức 60 độ C, bạn chỉ cần sử dụng bút từ MP-8 chạm vào điểm cảm ứng chữ “T” trên mặt cảm biến. Mỗi lần chạm, thanh LED Bargraph sẽ nhảy sáng, tương ứng với một mức nhiệt độ. Bạn chạm cho đến khi đèn LED thứ 4 sáng (tương ứng mức 60 độ C) và giữ yên để hệ thống tự lưu. Thao tác cực kỳ đơn giản và không cần tháo thiết bị ra khỏi hệ thống.
Tuổi thọ của cảm biến Dinel TFS-35 là bao lâu và tôi có thể thay thế riêng thanh đo khi bị hỏng không?
Do không có bộ phận chuyển động cơ học, tuổi thọ của cảm biến TFS-35 rất cao, thường đạt trên 10 năm trong điều kiện vận hành tiêu chuẩn. Tuy nhiên, vì cấu trúc hàn kín nguyên khối giữa thân vỏ và thanh đo bằng công nghệ Laser, bạn không thể thay thế riêng lẻ thanh đo. Nếu thanh đo bị ăn mòn hóa học hoặc hư hỏng vật lý nặng, bạn cần thay thế toàn bộ cảm biến. Việc bảo trì chủ yếu nằm ở khâu vệ sinh định kỳ đầu thanh đo để loại bỏ cặn bám.
Khi mua Dinel TFS-35, sản phẩm có bao gồm dây cáp và jack kết nối không? Chính sách bảo hành ra sao?
Đối với phiên bản đầu nối dạng cáp (A, B, V, H), dây cáp đã được đúc liền sẵn vào thân cảm biến và chiều dài được tính vào mã hàng. Đối với phiên bản đầu cắm M12 (C), ổ cắm cáp (Female Connector) không đi kèm theo cảm biến, bạn cần mua riêng. Sản phẩm Dinel chính hãng được phân phối qua hệ thống của chúng tôi có chính sách bảo hành 12 tháng cho lỗi kỹ thuật từ nhà sản xuất, không bảo hành hư hỏng do lắp đặt sai điện áp hoặc sử dụng sai môi chất.
Cam Kết Của Chúng Tôi Khi Cung Cấp Cảm Biến Lưu Lượng Dinel TFS-35
Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị đo lường và tự động hóa công nghiệp, chúng tôi tự hào là đối tác tin cậy cung cấp các giải pháp cảm biến chính hãng từ châu Âu. Khi mua hàng tại công ty chúng tôi, quý khách hàng hoàn toàn yên tâm về chất lượng và dịch vụ hậu mãi.
- Cam kết 100% hàng nhập khẩu chính hãng Dinel Cộng hòa Séc: Chúng tôi cung cấp đầy đủ chứng từ CO/CQ, hóa đơn VAT và chứng nhận xuất xưởng của nhà máy.
- Hỗ trợ kỹ thuật 24/7 chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn chọn mã đặt hàng, hướng dẫn cài đặt điểm chuyển mạch và xử lý lỗi tín hiệu 3.75mA ngay cả trong ngày lễ.
- Giá cả cạnh tranh, chiết khấu cao cho dự án: Chúng tôi có lợi thế về tồn kho và nhập khẩu trực tiếp, không qua trung gian, đảm bảo mức giá tốt nhất thị trường cho sản phẩm Dinel TFS-35.
- Giao hàng hỏa tốc trên toàn quốc: Đối với các mã thông dụng như G1/2/PFPT, chúng tôi luôn có sẵn hàng tại kho Hà Nội và TP. Hồ Chí Minh để giao ngay trong ngày.
- Chính sách đổi trả linh hoạt: Hỗ trợ đổi trả trong vòng 7 ngày nếu có lỗi kỹ thuật từ nhà sản xuất (thiết bị chưa qua sử dụng và còn nguyên tem niêm phong).
- Dịch vụ hiệu chuẩn và bảo trì định kỳ: Chúng tôi cung cấp gói kiểm tra, vệ sinh thanh đo và đánh giá lại độ chính xác của cảm biến sau thời gian dài vận hành, giúp kéo dài tuổi thọ thiết bị.
Nếu bạn đang tìm kiếm một giải pháp giám sát dòng chảy đáng tin cậy và bền bỉ, cảm biến lưu lượng nhiệt Dinel TFS-35 chắc chắn là sự đầu tư xứng đáng. Đừng để hệ thống của bạn hoạt động trong tình trạng "mù" thông tin về dòng chảy. Hãy liên hệ ngay với chúng tôi qua hotline để được tư vấn và nhận báo giá ưu đãi nhất trong hôm nay.
