Công tắc dòng chảy là một thiết bị cảm biến quan trọng được lắp đặt trên các hệ thống đường ống với chức năng giám sát sự hiện diện hoặc tốc độ lưu thông của chất lỏng. Trong kỹ thuật quốc tế, thiết bị này được gọi là Flow Switch. Tại thị trường Trung Quốc, nó được biết đến với tên gọi 流量开关 (Liúliàng kāiguān), còn trong các tài liệu kỹ thuật Nhật Bản thường ghi là フロースイッチ (Furōsuitchi). Tại Việt Nam, giới kỹ thuật còn gọi thiết bị này bằng các tên khác như rơ le dòng chảy, cảm biến dòng chảy hoặc công tắc báo dòng.
Vai trò cốt lõi của thiết bị là gửi tín hiệu điện về trung tâm điều khiển (PLC, tủ bơm) để xác nhận trạng thái dòng chảy đang hoạt động hay đã dừng lại. Điều này cực kỳ quan trọng trong việc bảo vệ máy bơm chống chạy khô, giám sát hệ thống chữa cháy tự động (Sprinkler) hoặc kiểm soát lưu lượng trong các hệ thống chiller, lò hơi công nghiệp.

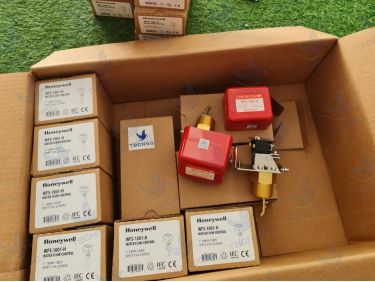

Cấu tạo chi tiết của công tắc dòng chảy
Một thiết bị công tắc dòng chảy tiêu chuẩn thường được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều được chế tạo từ vật liệu chuyên dụng để đảm bảo độ bền trong môi trường công nghiệp:
- Lá chắn (Paddle/Blade): Là bộ phận trực tiếp tiếp xúc với dòng chảy. Vật liệu thường dùng là inox 304 hoặc inox 316 để chống ăn mòn. Tùy vào kích thước đường ống (DN), lá chắn có thể được cắt ngắn hoặc nối dài.
- Thân thiết bị (Housing): Thường được đúc từ đồng thau (Brass), nhựa cao cấp hoặc thép không gỉ. Phần vỏ bảo vệ bên trên thường làm bằng nhựa ABS hoặc hợp kim nhôm để bảo vệ các linh kiện điện bên trong.
- Lò xo đàn hồi: Giúp đưa lá chắn về vị trí ban đầu khi dòng chảy dừng lại. Độ cứng của lò xo quyết định độ nhạy của thiết bị.
- Công tắc vi sai (Microswitch): Bộ phận chuyển đổi cơ năng thành tín hiệu điện. Nó bao gồm các tiếp điểm thường đóng (NC) và thường mở (NO).
- Vít điều chỉnh (Adjustment Screw): Cho phép kỹ thuật viên thay đổi ngưỡng kích hoạt (set-point) của thiết bị tùy theo lưu lượng thực tế.
- Cổng kết nối: Thường là kết nối ren (PT, NPT, BSPT) hoặc kết nối mặt bích theo tiêu chuẩn JIS, ANSI, DIN.
Nguyên lý hoạt động của thiết bị

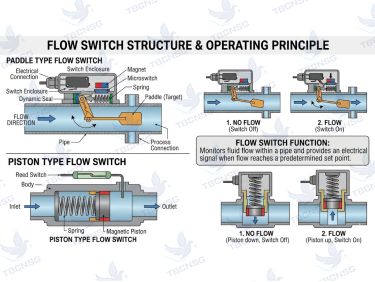

Nguyên lý vận hành của Công tắc dòng chảy dựa trên áp lực động học của chất lỏng tác động lên lá chắn. Quy trình này diễn ra qua các giai đoạn logic sau:
Khi chất lỏng bắt đầu lưu thông trong đường ống với một vận tốc đủ lớn, nó sẽ đẩy lá chắn nghiêng theo chiều dòng chảy. Lực đẩy này tác động lên một cơ cấu đòn bẩy bên trong thân thiết bị. Khi đòn bẩy di chuyển đến một vị trí nhất định, nó sẽ kích hoạt microswitch, làm thay đổi trạng thái tiếp điểm từ đóng sang mở (hoặc ngược lại).
Ngược lại, khi dòng chảy yếu đi hoặc dừng hẳn, lực đàn hồi của lò xo sẽ đẩy lá chắn về vị trí thẳng đứng ban đầu. Lúc này, microswitch sẽ trả về trạng thái mặc định, gửi tín hiệu ngắt đến hệ thống điều khiển. Hiệu suất làm việc của thiết bị phụ thuộc lớn vào độ nhớt của chất lỏng, kích thước đường ống và cách hiệu chỉnh vít độ nhạy.
Phân loại công tắc dòng chảy phổ biến
Việc phân loại giúp người kỹ sư lựa chọn đúng thiết bị phù hợp với môi trường làm việc cụ thể. Dưới đây là bảng so sánh các dòng phổ biến:
| Tiêu chí | Loại lá chắn (Paddle) | Loại điện tử (Thermal) | Loại piston |
|---|---|---|---|
| Vật liệu | Đồng thau, Inox 304/316 | Inox, Nhựa PPH/PVC | Đồng, Thép carbon |
| Môi trường | Nước sạch, nước thải nhẹ | Hóa chất, dầu, khí nén | Dầu thủy lực, chất lỏng sạch |
| Áp suất tối đa | PN10, PN16 | PN25, Class 300 | PN16, PN25 |
| Ưu điểm | Giá thành rẻ, dễ lắp đặt | Độ chính xác cao, không vật cản | Chịu áp suất cao, ổn định |
Trong thực tế vận hành tại các khu công nghiệp ở TP.HCM và Bình Dương, chúng tôi nhận thấy sai lầm phổ biến nhất là lắp đặt lá chắn quá dài so với đường kính ống. Điều này khiến lá chắn chạm đáy ống hoặc bị kẹt, dẫn đến tín hiệu báo sai liên tục (báo giả). Luôn đảm bảo khoảng cách giữa đầu lá chắn và thành ống tối thiểu từ 5mm đến 10mm.
Hướng dẫn lựa chọn thiết bị phù hợp
Để chọn được một Flow Switch tối ưu cho hệ thống, bạn cần căn cứ vào các thông số kỹ thuật sau:
- Kích thước đường ống (DN): Xác định kích thước ren hoặc mặt bích kết nối (ví dụ: DN25, DN50, DN100).
- Áp suất làm việc: Hệ thống vận hành ở áp suất bao nhiêu? (PN10, PN16 hay Class 150).
- Nhiệt độ môi chất: Chất lỏng là nước lạnh, nước nóng hay hơi nước? (Thông thường từ -20°C đến 120°C).
- Tính chất hóa học: Nếu dùng cho hóa chất hoặc nước biển, bắt buộc phải chọn vật liệu inox 316 hoặc nhựa PVC/CPVC để tránh bị ăn mòn.
- Kiểu tiếp điểm: Cần xác định hệ thống điều khiển dùng điện áp 220VAC hay 24VDC để chọn microswitch phù hợp.
Việc lựa chọn đúng rơ le dòng chảy không chỉ giúp bảo vệ thiết bị ngoại vi mà còn đảm bảo an toàn cho toàn bộ công trình, đặc biệt là trong các hệ thống phòng cháy chữa cháy.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành lâu dài, thiết bị có thể phát sinh một số vấn đề kỹ thuật:
- Thiết bị không nhảy tín hiệu khi có dòng chảy: Nguyên nhân thường do cặn bẩn, rác bám vào lá chắn hoặc lò xo bị yếu. Giải pháp là tháo thiết bị để vệ sinh và kiểm tra độ đàn hồi.
- Tín hiệu chập chờn: Do vị trí lắp đặt quá gần khúc cua hoặc máy bơm, gây ra hiện tượng dòng xoáy. Cần di chuyển thiết bị đến đoạn ống thẳng ổn định hơn.
- Rò rỉ nước tại cổ công tắc: Thường do gioăng làm kín bị lão hóa hoặc áp suất hệ thống vượt quá định mức của thiết bị. Cần thay gioăng hoặc nâng cấp lên dòng chịu áp cao hơn.
- Tiếp điểm điện không đóng/ngắt: Do microswitch bị oxy hóa hoặc cháy tiếp điểm. Trường hợp này thường phải thay thế bộ đầu điện mới.
Kinh nghiệm từ các dự án xử lý nước thải tại Đồng Nai cho thấy, đối với môi trường có nhiều tạp chất lơ lửng, việc sử dụng công tắc dòng chảy dạng lá chắn truyền thống rất dễ gây kẹt. Trong trường hợp này, các kỹ sư nên ưu tiên dòng cảm biến dòng chảy dạng điện tử (Thermal Flow Switch) để đảm bảo độ tin cậy và giảm thiểu chi phí bảo trì.
Hướng dẫn lắp đặt đúng kỹ thuật
Lắp đặt đúng cách quyết định đến 80% độ chính xác của thiết bị. Dưới đây là các quy tắc vàng:
- Vị trí lắp đặt: Phải lắp trên đoạn ống thẳng. Khoảng cách tối thiểu trước thiết bị phải gấp 5 lần đường kính ống (5D) và sau thiết bị là 3 lần đường kính ống (3D).
- Chiều dòng chảy: Trên thân thiết bị luôn có mũi tên chỉ hướng. Phải lắp đặt sao cho hướng mũi tên trùng với hướng lưu thông của chất lỏng.
- Hướng lắp: Tốt nhất là lắp theo phương thẳng đứng trên đoạn ống nằm ngang. Tránh lắp ngược từ dưới lên vì cặn bẩn dễ tích tụ trong hốc thiết bị.
- Lưu ý về ren: Sử dụng băng tan (cao su non) vừa đủ để làm kín, tránh quấn quá dày làm nứt cổ ren đối với các loại thân đồng hoặc nhựa.
Khi triển khai tại các hệ thống chiller lớn, việc lắp đặt Công tắc dòng chảy cần được kiểm tra kỹ lưỡng về đấu nối điện để tránh hiện tượng ngắn mạch gây hỏng hóc tủ điều khiển trung tâm.
Hướng dẫn bảo dưỡng định kỳ
Để duy trì tuổi thọ cho thiết bị, nên thực hiện bảo dưỡng định kỳ 6 tháng hoặc 1 năm một lần:
- Kiểm tra độ nhạy bằng cách đóng/mở van để giả lập trạng thái dòng chảy.
- Vệ sinh sạch sẽ các mảng bám, rêu hoặc cặn vôi trên lá chắn.
- Kiểm tra các đầu dây điện, đảm bảo không bị lỏng hoặc bị ẩm xâm nhập.
- Tra dầu chuyên dụng vào các khớp nối cơ khí nếu cần thiết (đối với một số dòng đặc thù).
Câu hỏi thường gặp (FAQ)
1. Công tắc dòng chảy có thể dùng cho khí nén không?
Có, nhưng cần chọn dòng chuyên dụng cho khí (Air Flow Switch). Các dòng dùng cho nước thường có độ nhạy không đủ để kích hoạt với mật độ thấp của không khí.
2. Làm thế nào để biết thiết bị đang ở trạng thái NO hay NC?
Bạn có thể xem sơ đồ đấu dây dán trên nắp thiết bị hoặc dùng đồng hồ vạn năng (VOM) đo thông mạch tại các chân tiếp điểm khi không có dòng chảy.
3. Có thể lắp thiết bị trên đường ống đứng không?
Có thể, nhưng chỉ khi dòng chảy đi từ dưới lên trên. Không nên lắp khi dòng chảy đi từ trên xuống vì trọng lực có thể làm lá chắn không trở về vị trí cũ chính xác.
Kết luận
Công tắc dòng chảy là "mắt thần" không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chuẩn kỹ thuật giúp chúng ta vận hành hệ thống an toàn và hiệu quả hơn. Dù là trong hệ thống PCCC, HVAC hay xử lý nước, việc đầu tư vào một thiết bị chất lượng và lắp đặt đúng kỹ thuật luôn là giải pháp tiết kiệm chi phí nhất về lâu dài.
Hy vọng bài viết chuyên sâu này đã cung cấp cho bạn cái nhìn toàn diện về dòng sản phẩm Công tắc dòng chảy. Nếu bạn đang thiết kế hệ thống, hãy luôn chú trọng đến các thông số về áp suất và vật liệu để đảm bảo thiết bị hoạt động bền bỉ nhất.
