Trong quá trình tư vấn kỹ thuật tại TBCNSG, tôi thường xuyên gặp trường hợp các hệ thống xử lý nước tại Bình Dương hay các nhà máy thực phẩm tại TP.HCM gặp sự cố motor nóng ran hoặc cháy cuộn dây chỉ sau vài tháng vận hành. Nguyên nhân phổ biến nhất không nằm ở chất lượng thiết bị, mà xuất phát từ việc tính toán sai lệch giữa lực momen xoắn (torque) của bộ điều khiển và áp suất thực tế trên đường ống. Việc hiểu đúng bản chất và các thông số kỹ thuật của thiết bị này không chỉ giúp hệ thống vận hành trơn tru mà còn là yếu tố then chốt để bảo vệ tuổi thọ cho toàn bộ hệ thống van cơ bên dưới.

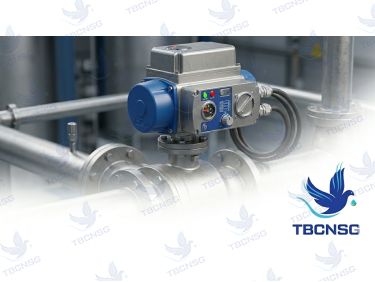

Về cơ bản, Electric Actuator là một thiết bị cơ điện có chức năng chuyển đổi năng lượng điện thành chuyển động cơ học (xoay hoặc tịnh tiến) để đóng, mở hoặc điều tiết dòng lưu chất qua van. So với các phương thức vận hành thủ công bằng tay gạt hay vô lăng, thiết bị này cho phép điều khiển từ xa, tích hợp vào hệ thống PLC/SCADA, giúp kiểm soát chính xác lưu lượng và giảm thiểu sai sót do con người trong các môi trường khắc nghiệt hoặc độc hại.
Bản chất và nguyên lý vận hành của bộ điều khiển điện
Hầu hết các dòng Bộ truyền động điện (Electric Actuator) hiện nay hoạt động dựa trên nguyên lý truyền động bánh răng. Khi cấp nguồn điện (24V, 220V hoặc 380V), motor bên trong sẽ quay, thông qua một hệ thống bánh răng giảm tốc để tăng lực momen xoắn, từ đó truyền lực tới trục của van.
Điểm khác biệt lớn nhất giữa các dòng cao cấp và dòng phổ thông nằm ở khả năng kiểm soát hành trình. Các thiết bị tiêu chuẩn thường sử dụng công tắc giới hạn (Limit Switch) để ngắt điện khi van đạt vị trí đóng hoặc mở hoàn toàn. Trong khi đó, các dòng dùng cho mục đích điều tiết sẽ tích hợp thêm bộ biến trở hoặc cảm biến vị trí để phản hồi tín hiệu 4-20mA về trung tâm điều khiển.

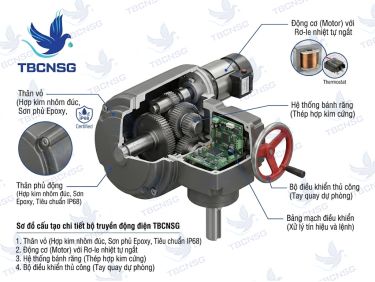

Cấu tạo chi tiết của một bộ truyền động điện tiêu chuẩn
Một thiết bị hoàn chỉnh thường bao gồm các thành phần cốt lõi sau:
- Thân vỏ: Thường làm bằng hợp kim nhôm đúc, sơn phủ epoxy để chống ăn mòn. Tiêu chuẩn chống nước IP67 hoặc IP68 là bắt buộc để vận hành ngoài trời.
- Động cơ (Motor): Trái tim của thiết bị, có khả năng chịu nhiệt và tích hợp rơ-le nhiệt tự ngắt khi quá tải.
- Hệ thống bánh răng: Chế tác từ thép hợp kim cứng, giúp giảm tốc độ vòng quay và nhân lực momen xoắn lên gấp nhiều lần.
- Bộ điều khiển thủ công: Tay quay hoặc lục giác dự phòng, cực kỳ quan trọng khi hệ thống gặp sự cố mất điện.
- Bảng mạch điều khiển: Nơi tiếp nhận tín hiệu và xử lý các lệnh đóng/mở hoặc điều tiết.
Kinh nghiệm thực tế: Sai lầm lớn nhất của kỹ thuật viên là chọn công suất bộ điện vừa khít với lực momen của van ở điều kiện tiêu chuẩn. Trong thực tế vận hành, sau một thời gian, các lớp cặn bẩn bám vào đĩa van hoặc gioăng làm kín bị nở ra do nhiệt, khiến lực ma sát tăng lên đáng kể. TBCNSG luôn khuyến nghị khách hàng chọn bộ truyền động có lực momen xoắn dư ra khoảng 20-30% so với thông số của nhà sản xuất van để đảm bảo an toàn lâu dài.

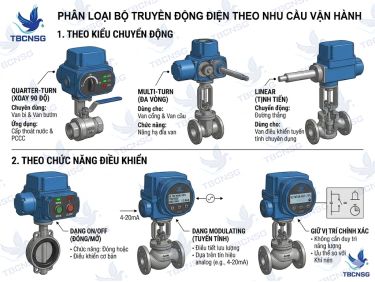

Phân loại bộ truyền động điện theo nhu cầu vận hành
Tùy vào loại van (van bi, van bướm, van cổng) và yêu cầu hệ thống mà chúng ta phân loại như sau:
1. Theo kiểu chuyển động
- Quarter-turn (Xoay 90 độ): Chuyên dùng cho van bi và van bướm. Đây là loại phổ biến nhất trong các hệ thống cấp thoát nước và PCCC.
- Multi-turn (Đa vòng): Dùng cho van cổng hoặc van cầu, nơi trục van cần xoay nhiều vòng để nâng hạ đĩa van.
- Linear (Tịnh tiến): Chuyển động theo đường thẳng, thường thấy trong các dòng van điều khiển tuyến tính chuyên dụng.
2. Theo chức năng điều khiển
Dạng On/Off chỉ đơn thuần đóng hoặc mở hoàn toàn. Ngược lại, dạng Modulating (Tuyến tính) cho phép dừng ở bất kỳ góc độ nào (ví dụ mở 30%, 50%) để điều tiết lưu lượng dựa trên tín hiệu analog. So với Bộ truyền động khí nén, loại dùng điện có ưu thế tuyệt đối về khả năng giữ vị trí chính xác mà không cần duy trì nguồn năng lượng liên tục.
Các tiêu chuẩn kỹ thuật cần lưu ý khi lựa chọn
Khi tích hợp bộ điện vào hệ thống đường ống, các kỹ sư cần đối chiếu chặt chẽ với các tiêu chuẩn kết nối của van cơ:
| Thông số | Tiêu chuẩn phổ biến | Lưu ý kỹ thuật |
|---|---|---|
| Kết nối mặt bích | JIS, ANSI, DIN, BS | Phải đồng bộ giữa van và đường ống (ví dụ PN16 hoặc JIS10K) |
| Tiêu chuẩn đế van | ISO 5211 | Quy định kích thước lỗ bu-lông để lắp bộ điện vào van |
| Vật liệu thân van | Inox, gang, thép, nhựa | Chọn tùy theo môi trường (nước, hóa chất, hơi nóng) |
| Nguồn điện | 24V DC, 220V AC, 380V AC | Nguồn 220V phổ biến nhất, 24V dùng cho yêu cầu an toàn cao |
Trong các môi trường công nghiệp nặng, việc sử dụng thiết bị điều khiển khí nén đôi khi được ưu tiên vì tốc độ đóng mở nhanh. Tuy nhiên, Bộ truyền động điện vẫn là lựa chọn số 1 cho các vị trí lắp đặt xa trung tâm, không có sẵn hệ thống máy nén khí hoặc yêu cầu vận hành êm ái, không gây tiếng ồn.
Định hướng lựa chọn nhanh theo nhu cầu thực tế
- Môi trường nước sạch, tòa nhà: Ưu tiên bộ điện thân nhôm, nguồn 220V, dạng On/Off cho van bướm gang.
- Hệ thống hóa chất, xử lý nước thải: Nên chọn van bi inox kết hợp với bộ điều khiển điện có tiêu chuẩn bảo vệ IP68 và vỏ chống ăn mòn.
- Hệ thống lò hơi, hơi nóng: Cần lưu ý khoảng cách giữa bộ điện và thân van để tránh nhiệt độ truyền ngược lên làm hỏng bảng mạch. Thường sử dụng thêm giá đỡ (bracket) tản nhiệt.
- Điều tiết áp suất/nhiệt độ: Bắt buộc dùng dòng Modulating với tín hiệu phản hồi 4-20mA.
Sự cố thường gặp và cách xử lý
Trong suốt nhiều năm cung cấp giải pháp tại các khu công nghiệp ở Đồng Nai, chúng tôi đúc kết một số lỗi điển hình:
- Kẹt van: Motor kêu o o nhưng không quay. Cách xử lý: Dùng tay quay kiểm tra độ trơn của van cơ, nếu van kẹt cần tháo ra vệ sinh hoặc thay gioăng.
- Chạy quá hành trình: Do công tắc giới hạn bị lệch hoặc hỏng. Cần căn chỉnh lại cam hành trình bên trong hộp điện.
- Nước vào trong bộ điện: Thường do siết ốc cáp (cable gland) không chặt. Cần sấy khô mạch điện và kiểm tra lại các vòng đệm cao su.
Tổng kết và tư vấn
Việc ứng dụng Electric Actuator vào hệ thống công nghiệp là xu hướng tất yếu để tối ưu hóa hiệu suất và giảm chi phí nhân công. Tuy nhiên, một hệ thống tốt không chỉ đến từ thiết bị đắt tiền mà đến từ sự tương thích hoàn hảo giữa bộ điều khiển, thân van và điều kiện vận hành thực tế.
Tại TBCNSG, chúng tôi không chỉ cung cấp thiết bị mà còn mang đến những trải nghiệm thực tế từ hàng nghìn dự án đã triển khai. Nếu bạn đang phân vân giữa việc dùng điện hay khí nén, hoặc chưa biết cách tính toán momen xoắn sao cho phù hợp với tiêu chuẩn ANSI hay DIN của hệ thống hiện có, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng chia sẻ những kinh nghiệm thực chiến nhất để giúp bạn có lựa chọn tối ưu về cả kỹ thuật lẫn chi phí vận hành lâu dài.
Câu hỏi thường gặp (FAQ)
1. Tại sao bộ truyền động điện thường đóng mở chậm hơn khí nén?
Do cấu tạo sử dụng hệ thống bánh răng giảm tốc để tạo ra momen xoắn lớn từ motor nhỏ, nên thời gian đóng mở thường mất từ 10-30 giây. Điều này giúp tránh hiện tượng "búa nước" gây vỡ đường ống.
2. Có thể lắp bộ điện của hãng A vào van của hãng B không?
Hoàn toàn được nếu cả hai tuân thủ tiêu chuẩn mặt bích ISO 5211. Bạn chỉ cần kiểm tra kích thước trục (vuông hoặc dẹt) và khoảng cách tâm lỗ bu-lông.
3. Khi mất điện, van đang ở vị trí lửng thì phải làm sao?

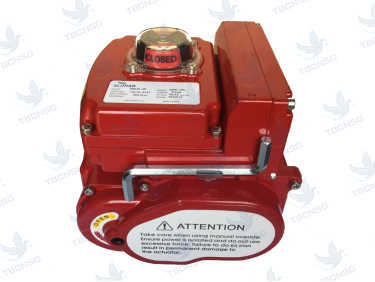

Hầu hết các bộ điều khiển điện hiện nay đều trang bị tay quay cơ học (Manual Override). Bạn chỉ cần chuyển sang chế độ tay và quay vô lăng để đóng hoặc mở van về vị trí mong muốn.
