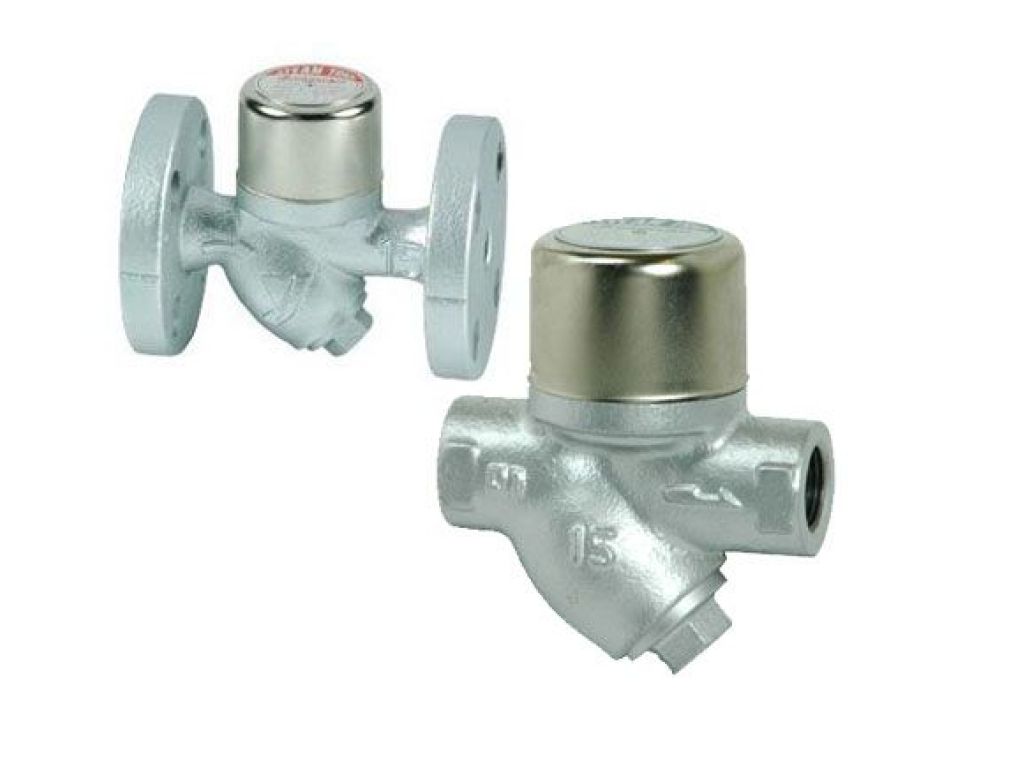

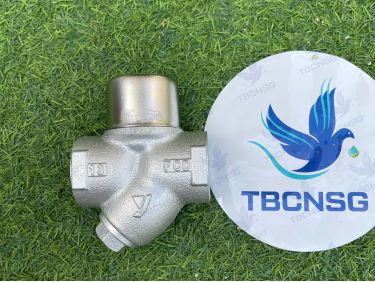

Bẫy hơi Yoshitake TD-10NA và TD-30NA là dòng bẫy hơi nhiệt động kiểu đĩa thuộc series ULTRA STEAM TRAP và TRAP STAR của thương hiệu Yoshitake Nhật Bản. Thiết bị được thiết kế chuyên dụng để tự động tách nước ngưng tụ ra khỏi hệ thống đường ống dẫn hơi nước mà không làm thất thoát hơi, đảm bảo hiệu suất truyền nhiệt tối ưu và bảo vệ các thiết bị trao đổi nhiệt. Model TD-10NA sử dụng kiểu kết nối ren, trong khi TD-30NA sử dụng kiểu kết nối mặt bích. Dòng bẫy hơi dạng đĩa nhiệt động nổi bật với kết cấu đơn giản, kích thước nhỏ gọn, độ bền cao và khả năng lắp đặt linh hoạt theo nhiều hướng khác nhau.
Sản phẩm bẫy hơi Yoshitake TD-10NA và TD-30NA do TBCNSG cung cấp là hàng nhập khẩu trực tiếp từ Nhật Bản, có đầy đủ chứng từ CO/CQ. Thiết bị được trang bị miếng lưỡng kim giúp xả khí lạnh và nước ngưng lạnh nhanh chóng khi khởi động, giải quyết hiệu quả sự cố kẹt khí. Đĩa van và đế van được làm bằng thép không gỉ trải qua xử lý nhiệt đặc biệt, mang lại độ bền vượt trội và khả năng chống mài mòn cao. Lưới lọc tích hợp bên trong giúp bảo vệ các chi tiết khỏi cặn bẩn mà không cần lắp thêm lọc Y phía trước. Dưới đây là bảng giá và thông số kỹ thuật chi tiết của dòng sản phẩm này.
Bảng Giá Bẫy Hơi Yoshitake TD-10NA Kết Nối Ren
Bẫy hơi Yoshitake TD-10NA sử dụng kết nối ren theo tiêu chuẩn JIS Rc, phù hợp cho các hệ thống đường ống có kích thước vừa và nhỏ. Thiết bị có áp suất làm việc rộng từ 0.035 MPa đến 2.0 MPa, phù hợp cho nhiều ứng dụng công nghiệp khác nhau. Giá bán được cập nhật theo từng thời điểm nhập khẩu, quý khách vui lòng liên hệ để nhận báo giá chính xác nhất.
| Model | Cỡ kết nối | Kiểu kết nối | Áp suất làm việc | Nhiệt độ tối đa | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TD-10NA | 15A | Ren JIS Rc 1/2 | 0.035 - 2.0 MPa | 220 độ C | Nhật Bản | Liên hệ |
| TD-10NA | 20A | Ren JIS Rc 3/4 | 0.035 - 2.0 MPa | 220 độ C | Nhật Bản | Liên hệ |
| TD-10NA | 25A | Ren JIS Rc 1 | 0.035 - 2.0 MPa | 220 độ C | Nhật Bản | Liên hệ |
Bảng Giá Bẫy Hơi Yoshitake TD-30NA Kết Nối Mặt Bích
Bẫy hơi Yoshitake TD-30NA sử dụng kết nối mặt bích theo các tiêu chuẩn JIS 10K FF hoặc JIS 20K FF. Lưu ý rằng kích thước của bản JIS 10K FF và JIS 20K FF là giống nhau, độ dày mặt bích JIS 10K FF tuân theo tiêu chuẩn mặt bích JIS 20K FF. Dòng sản phẩm này phù hợp cho các hệ thống đường ống công nghiệp yêu cầu tháo lắp bảo trì dễ dàng và đồng bộ với các thiết bị đường ống tiêu chuẩn quốc tế.
| Model | Cỡ kết nối | Tiêu chuẩn mặt bích | Áp suất làm việc | Nhiệt độ tối đa | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TD-30NA | 15A | JIS 10K FF / JIS 20K FF | 0.035 - 1.0 MPa (10K) / 0.035 - 2.0 MPa (20K) | 220 độ C | Nhật Bản | Liên hệ |
| TD-30NA | 20A | JIS 10K FF / JIS 20K FF | 0.035 - 1.0 MPa (10K) / 0.035 - 2.0 MPa (20K) | 220 độ C | Nhật Bản | Liên hệ |
| TD-30NA | 25A | JIS 10K FF / JIS 20K FF | 0.035 - 1.0 MPa (10K) / 0.035 - 2.0 MPa (20K) | 220 độ C | Nhật Bản | Liên hệ |
Bảng Thông Số Vật Liệu Và Điều Kiện Vận Hành Yoshitake TD-10NA / TD-30NA
Bẫy hơi Yoshitake TD-10NA và TD-30NA được chế tạo với thân van bằng gang cầu, đĩa van và đế van bằng thép không gỉ trải qua xử lý nhiệt đặc biệt. Miếng lưỡng kim được sử dụng làm yếu tố xả khí, giúp xả khí lạnh và nước ngưng lạnh nhanh chóng khi khởi động hệ thống. Áp suất lưng cho phép tối đa bằng 50% áp suất đầu vào, đảm bảo thiết bị hoạt động ổn định và hiệu quả.
| Bộ phận | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van | Gang cầu | Chịu lực tốt, độ bền cơ học cao, chống ăn mòn |
| Đĩa van | Thép không gỉ xử lý nhiệt đặc biệt | Bề mặt cứng, chống mài mòn, chống rò rỉ |
| Đế van | Thép không gỉ xử lý nhiệt đặc biệt | Độ bền cao, kéo dài tuổi thọ làm việc |
| Yếu tố xả khí | Lưỡng kim | Xả khí lạnh và nước ngưng lạnh nhanh khi khởi động |
| Nhiệt độ tối đa | 220 độ C | Đáp ứng tốt các yêu cầu khắt khe của hệ thống hơi công nghiệp |
| Áp suất lưng cho phép | Tối đa 50% áp suất đầu vào | Đảm bảo thiết bị hoạt động ổn định |
Bảng Kích Thước Và Trọng Lượng Yoshitake TD-10NA Kết Nối Ren
Bẫy hơi Yoshitake TD-10NA có kích thước rất nhỏ gọn, phù hợp cho các vị trí lắp đặt có không gian hạn chế. Chiều dài tổng thể là 90 mm cho tất cả các cỡ kết nối 15A, 20A và 25A. Trọng lượng của thiết bị dao động từ 0.9 kg đến 1.4 kg tùy theo cỡ kết nối, giúp giảm tải trọng lên hệ thống đường ống và dễ dàng trong quá trình lắp đặt, bảo trì.
| Cỡ danh định | Kết nối ren | Chiều dài L (mm) | Chiều cao H1 (mm) | Chiều cao H2 (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 90 | 49 | 55.5 | 0.9 |
| 20A | Rc 3/4 | 90 | 53 | 60.5 | 1.2 |
| 25A | Rc 1 | 90 | 56 | 62.5 | 1.4 |
Bảng Kích Thước Và Trọng Lượng Yoshitake TD-30NA Kết Nối Mặt Bích
Bẫy hơi Yoshitake TD-30NA có kích thước lớn hơn so với dòng kết nối ren do có thêm phần mặt bích ở hai đầu. Chiều dài tổng thể dao động từ 125 mm đến 150 mm tùy theo cỡ kết nối. Trọng lượng của thiết bị dao động từ 2.3 kg đến 4.1 kg tùy theo cỡ kết nối. Các thông số này giúp kỹ sư dễ dàng tính toán không gian lắp đặt và vật tư phụ trợ khi thiết kế hệ thống.
| Cỡ danh định | Chiều dài L (mm) | Chiều cao H1 (mm) | Chiều cao H2 (mm) | Trọng lượng (kg) |
|---|---|---|---|---|
| 15A | 125 | 51 | 59 | 2.3 |
| 20A | 140 | 54 | 63 | 3.4 |
| 25A | 150 | 65 | 63 | 4.1 |
Bảng Năng Suất Xả Tối Đa Yoshitake TD-10NA / TD-30NA
Năng suất xả nước ngưng của bẫy hơi Yoshitake TD-10NA và TD-30NA phụ thuộc vào mức chênh áp giữa đầu vào và đầu ra. Dữ liệu năng suất xả được dùng chung cho cả ba cỡ kết nối 15A, 20A và 25A. Bảng dưới đây thể hiện công suất xả tối đa theo biểu đồ của nhà sản xuất. Lưu ý rằng khi tính toán chọn thiết bị, bắt buộc phải chọn hệ số an toàn từ 4 đến 5 lần lượng nước ngưng thực tế sinh ra.
| Chênh áp (MPa) | Năng suất xả tối đa (L/h) |
|---|---|
| 0.035 MPa | 120 |
| 0.1 MPa | 250 |
| 0.2 MPa | 350 |
| 0.4 MPa | 480 |
| 0.6 MPa | 600 |
| 0.8 MPa | 680 |
| 1.0 MPa | 750 |
| 1.2 MPa | 820 |
| 1.4 MPa | 880 |
| 1.6 MPa | 950 |
| 1.8 MPa | 1020 |
| 2.0 MPa | 1100 |
Bảng Hướng Dẫn Tính Toán Chọn Bẫy Hơi Yoshitake TD-10NA / TD-30NA
Việc chọn đúng kích cỡ bẫy hơi nhiệt động Yoshitake TD-10NA và TD-30NA đóng vai trò quan trọng trong việc đảm bảo hiệu suất và tuổi thọ của thiết bị. Bảng dưới đây cung cấp hướng dẫn chi tiết về hệ số an toàn cần áp dụng khi tính toán lựa chọn thiết bị, giúp quý khách tránh được các sai sót thường gặp trong quá trình thiết kế hệ thống.
| Hạng mục | Giá trị khuyến nghị | Giải thích |
|---|---|---|
| Lượng xả hiển thị trên biểu đồ | Giá trị xả liên tục tối đa | Công suất tối đa mà thiết bị có thể đạt được |
| Hệ số an toàn khuyến nghị | 4 đến 5 lần | Nhân với lượng nước ngưng thực tế sinh ra |
| Công thức tính | Q chọn = Q thực tế x (4 đến 5) | Đảm bảo thiết bị không bị quá tải |
| Ví dụ minh họa | 100 kg/h thực tế cần chọn 400 - 500 kg/h | Đối chiếu với bảng năng suất xả để chọn model |
Bảng So Sánh TD-10NA Và TD-30NA Theo Kiểu Kết Nối Và Áp Suất
Việc lựa chọn giữa TD-10NA và TD-30NA phụ thuộc vào kiểu kết nối của hệ thống đường ống hiện hữu và dải áp suất làm việc yêu cầu. Bảng so sánh dưới đây giúp quý khách có cái nhìn tổng quan để đưa ra lựa chọn phù hợp.
| Tiêu chí | TD-10NA | TD-30NA |
|---|---|---|
| Kiểu kết nối | Ren JIS Rc | Mặt bích JIS 10K FF / JIS 20K FF |
| Cỡ danh định | 15A, 20A, 25A | 15A, 20A, 25A |
| Áp suất làm việc | 0.035 - 2.0 MPa | 0.035 - 1.0 MPa (10K) / 0.035 - 2.0 MPa (20K) |
| Nhiệt độ tối đa | 220 độ C | 220 độ C |
| Trọng lượng tham khảo 15A | 0.9 kg | 2.3 kg |
| Ứng dụng điển hình | Hệ thống nhỏ, lắp đặt nhanh, không gian hạn chế | Hệ thống công nghiệp, yêu cầu tháo lắp bảo trì thường xuyên |
| Xuất xứ | Nhật Bản | Nhật Bản |
Đánh Giá Chất Lượng Bẫy Hơi Yoshitake TD-10NA / TD-30NA
Bẫy hơi Yoshitake TD-10NA và TD-30NA được đánh giá cao về độ bền cơ học và tính linh hoạt trong lắp đặt. Dòng bẫy hơi nhiệt động kiểu đĩa có cấu tạo đơn giản với đĩa van là bộ phận chuyển động duy nhất, giúp giảm thiểu hư hỏng và dễ dàng trong công tác bảo trì. Miếng lưỡng kim được trang bị sẵn giúp giải quyết hiệu quả sự cố kẹt khí, xả khí lạnh và nước ngưng lạnh nhanh chóng khi khởi động hệ thống, rút ngắn thời gian gia nhiệt và tiết kiệm nhiên liệu.
Với thân van bằng gang cầu, đĩa van và đế van bằng thép không gỉ xử lý nhiệt đặc biệt, bẫy hơi Yoshitake TD-10NA và TD-30NA có khả năng chống mài mòn và chống ăn mòn tốt, chịu nhiệt độ lên đến 220 độ C. Thiết kế cách nhiệt bằng không khí giúp tránh vận hành sai và ngăn rò rỉ hơi hiệu quả. Lưới lọc tích hợp bên trong giúp bảo vệ các chi tiết khỏi cặn bẩn mà không cần lắp thêm lọc Y phía trước, tiết kiệm chi phí lắp đặt. Khả năng lắp đặt theo nhiều hướng khác nhau mang lại sự linh hoạt cao cho kỹ sư thiết kế hệ thống.
Câu Hỏi Thường Gặp Về Bẫy Hơi Yoshitake TD-10NA / TD-30NA
Bẫy hơi Yoshitake TD-10NA khác gì so với TD-30NA?
Điểm khác biệt chính giữa TD-10NA và TD-30NA nằm ở kiểu kết nối. TD-10NA sử dụng kết nối ren theo tiêu chuẩn JIS Rc, phù hợp cho đường ống nhỏ và lắp đặt nhanh. TD-30NA sử dụng kết nối mặt bích theo tiêu chuẩn JIS 10K FF hoặc JIS 20K FF, phù hợp cho hệ thống công nghiệp yêu cầu tháo lắp bảo trì thường xuyên. Các thông số về vật liệu, nhiệt độ và năng suất xả của hai model là tương đương nhau.
Vì sao hệ số an toàn của bẫy hơi nhiệt động lại cao hơn các loại khác?
Bẫy hơi nhiệt động Yoshitake TD-10NA và TD-30NA hoạt động theo nguyên lý chênh lệch tốc độ ngưng tụ giữa hơi và nước, xả ngưng theo chu kỳ gián đoạn. Do đó, để đảm bảo thiết bị không bị quá tải trong các thời điểm lưu lượng nước ngưng tăng đột biến, nhà sản xuất khuyến nghị áp dụng hệ số an toàn từ 4 đến 5 lần lượng nước ngưng thực tế, cao hơn so với các dòng bẫy hơi phao xả liên tục thông thường.
Bẫy hơi Yoshitake TD-10NA có cần lắp thêm lọc Y phía trước không?
Không cần. Bẫy hơi Yoshitake TD-10NA và TD-30NA đã được tích hợp sẵn lưới lọc bên trong thân van. Lưới lọc này giúp ngăn chặn cặn bẩn và tạp chất xâm nhập vào đĩa van và đế van, bảo vệ các chi tiết làm việc bên trong khỏi hư hỏng. Việc tích hợp lưới lọc giúp tiết kiệm chi phí lắp đặt và không gian cho hệ thống.
Bẫy hơi Yoshitake TD-10NA có thể lắp đặt theo hướng nào?
Bẫy hơi Yoshitake TD-10NA và TD-30NA có thể lắp đặt theo bất kỳ hướng nào bao gồm ngang, dọc hoặc nghiêng. Điều này mang lại sự linh hoạt cao cho kỹ sư thiết kế hệ thống, đặc biệt là trong các không gian lắp đặt chật hẹp hoặc các vị trí đường ống phức tạp. Tuy nhiên, cần đảm bảo chiều dòng chảy được xác định đúng theo ký hiệu trên thân van.
Áp suất lưng của bẫy hơi Yoshitake TD-10NA được quy định như thế nào?
Áp suất lưng cho phép của bẫy hơi Yoshitake TD-10NA và TD-30NA tối đa bằng 50% áp suất đầu vào. Nếu áp suất lưng vượt quá giới hạn này, hiệu suất xả nước ngưng của thiết bị sẽ bị ảnh hưởng nghiêm trọng. Quý khách cần tính toán kỹ áp suất lưng của hệ thống khi lựa chọn và lắp đặt bẫy hơi nhiệt động.
Thời gian giao hàng bẫy hơi Yoshitake TD-10NA mất bao lâu?
Đối với các model bẫy hơi Yoshitake TD-10NA và TD-30NA thông dụng, TBCNSG thường có sẵn hàng tại kho, thời gian giao hàng từ 1 đến 3 ngày làm việc. Đối với các model có tiêu chuẩn mặt bích đặc biệt hoặc số lượng lớn cần nhập khẩu, thời gian giao hàng dự kiến từ 4 đến 6 tuần tùy theo lịch trình sản xuất của nhà máy Yoshitake.
Cam Kết Khi Mua Bẫy Hơi Yoshitake TD-10NA / TD-30NA Tại TBCNSG
- Cam kết cung cấp bẫy hơi Yoshitake TD-10NA và TD-30NA chính hãng, nhập khẩu trực tiếp từ Nhật Bản với đầy đủ chứng từ CO/CQ.
- Cam kết giá bán cạnh tranh, báo giá nhanh chóng trong vòng 15 phút trong giờ hành chính.
- Cam kết hỗ trợ kỹ thuật miễn phí, tư vấn chọn đúng kiểu kết nối và tính toán năng suất xả phù hợp với từng hệ thống.
- Cam kết giao hàng đúng tiến độ, đóng gói cẩn thận, vận chuyển an toàn trên toàn quốc.
- Cam kết bảo hành theo tiêu chuẩn nhà sản xuất Yoshitake, hỗ trợ đổi trả nếu có lỗi kỹ thuật từ nhà máy.
- Cam kết cung cấp đầy đủ linh kiện thay thế chính hãng cho dòng TD-10NA và TD-30NA như đĩa van, đế van, lưỡng kim.
- Cam kết đồng hành lâu dài, hỗ trợ khảo sát hệ thống và bảo trì định kỳ cho khách hàng công nghiệp.
- Cam kết bảo mật thông tin khách hàng và các giao dịch mua bán.
Liên Hệ Đặt Mua Bẫy Hơi Yoshitake TD-10NA / TD-30NA Chính Hãng
Quý khách hàng có nhu cầu mua bẫy hơi Yoshitake TD-10NA hoặc TD-30NA chính hãng, nhận báo giá chi tiết hoặc tư vấn kỹ thuật về kiểu kết nối, tính toán năng suất xả, vui lòng liên hệ trực tiếp với TBCNSG qua các kênh sau. Đội ngũ chuyên viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ quý khách lựa chọn model phù hợp nhất với hệ thống của mình.
Hotline/Zalo: 09 1800 6799
Email: [email protected]
Chúng tôi phục vụ khách hàng trên toàn quốc, giao hàng tận nơi cho các nhà máy, khu công nghiệp, xí nghiệp sản xuất. Liên hệ ngay hôm nay để được tư vấn miễn phí và nhận mức giá tốt nhất cho bẫy hơi Yoshitake TD-10NA và TD-30NA Nhật Bản chính hãng.
| Sản phẩm | Bẫy hơi đồng tiền |
| Thương hiệu | Yoshitake |
| Model | TD-10NA vs TD-30NA |
| Vật liệu | Gang dẻo ( FCD ) |
| Áp Suất | 0.035-2 Mpa |
| Nhiệt độ | 220 độ C |
| Kết nối | Kết nối ren / Nối mặt bích |
| Sử dụng | trong môi trường hơi ( Steam ) |
