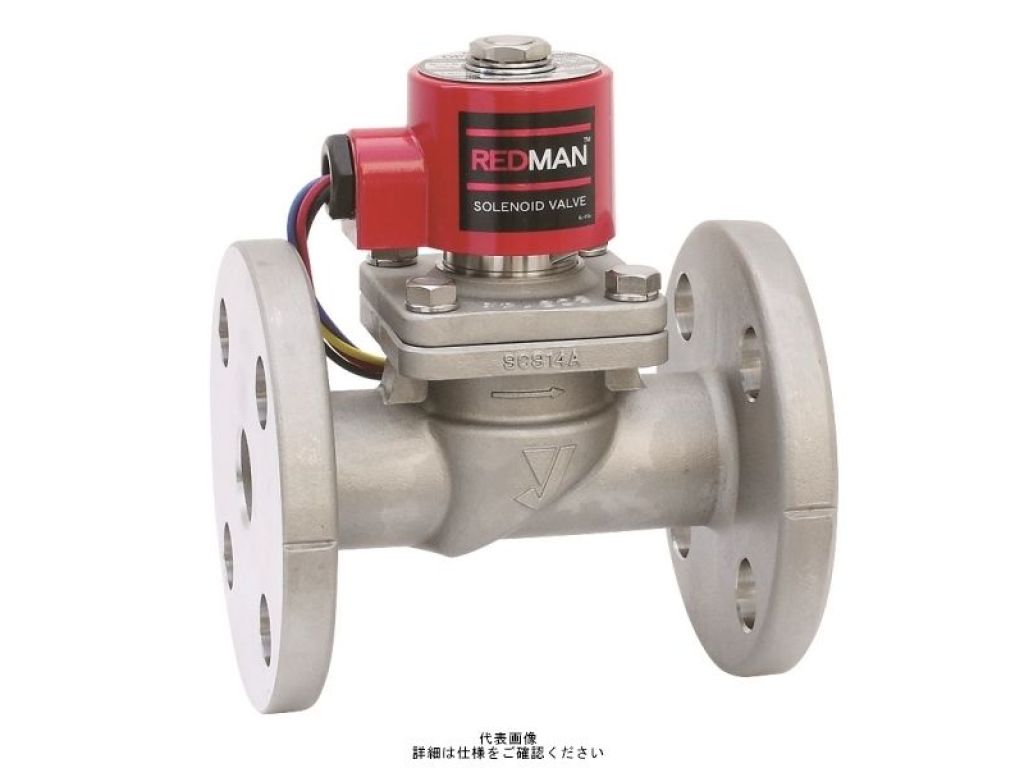

Van điện từ Yoshitake DP-100F-D

Van điện từ Yoshitake DP-100F-D là dòng van solenoid cao cấp đến từ thương hiệu Yoshitake Nhật Bản, được thiết kế chuyên dụng để kiểm soát dòng chảy của hơi nóng (steam), nước, không khí và dầu nhẹ. Với kiểu kết nối mặt bích tiêu chuẩn JIS 10K, sản phẩm này mang lại sự chắc chắn tuyệt đối và khả năng chống rò rỉ vượt trội cho các hệ thống đường ống công nghiệp quy mô lớn.

Tổng quan về model van điện từ Yoshitake DP-100F-D

Model DP-100F-D thuộc dòng van tác động gián tiếp (pilot operated), giúp van có thể đóng mở nhẹ nhàng ngay cả ở mức áp suất cao. Thân van được đúc từ đồng đỏ (Bronze) chất lượng cao, kết hợp với màng van bằng vật liệu chịu nhiệt, cho phép thiết bị vận hành ổn định trong môi trường nhiệt độ lên đến 180 độ C. Điểm đặc biệt của dòng "D" là thiết kế cuộn coil có hộp đấu điện (terminal box), giúp bảo vệ các điểm tiếp xúc điện khỏi tác động của môi trường bên ngoài, tăng cường độ an toàn và tuổi thọ cho thiết bị.

Thông số kỹ thuật chi tiết

Đặc điểm cấu tạo và bản vẽ kích thước

Sản phẩm Yoshitake DP-100F-D có cấu trúc dạng piston, cho phép xử lý lưu lượng lớn hơn so với các dòng van tác động trực tiếp cùng kích cỡ. Phần thân van có thiết kế tối ưu hóa dòng chảy để giảm thiểu tổn thất áp suất. Kích thước mặt bích tuân thủ nghiêm ngặt tiêu chuẩn JIS 10K, giúp kỹ thuật viên dễ dàng thay thế hoặc lắp mới vào hệ thống mà không cần chỉnh sửa đường ống nhiều. Khi lắp đặt, cần chú ý khoảng cách giữa hai mặt bích (Face-to-Face) để đảm bảo độ kín khít của gioăng làm kín.

Ứng dụng thực tế và kinh nghiệm lắp đặt

Trong quá trình triển khai thực tế, đội ngũ kỹ thuật của TBCNSG đã trực tiếp lắp đặt hệ thống van điện từ Yoshitake DP-100F-D cho dây chuyền sấy nông sản tại Khu công nghiệp Long Hậu - Long An. Hệ thống này sử dụng hơi nóng bão hòa ở áp suất 0.7 MPa để gia nhiệt. Qua hơn 18 tháng vận hành, model DP-100F-D cho thấy khả năng chịu nhiệt cực tốt, không xảy ra hiện tượng kẹt piston do cặn bẩn nhờ việc kết hợp lắp đặt lọc y (Y-Strainer) phía trước van. Đây là kinh nghiệm xương máu mà chúng tôi luôn khuyến cáo khách hàng: luôn lắp lọc rác để bảo vệ màng van và piston của van điện từ.

Hướng dẫn lắp đặt van điện từ Yoshitake DP-100F-D

• Vệ sinh đường ống: Trước khi lắp đặt, phải thổi sạch bụi bẩn, xỉ hàn bên trong đường ống để tránh làm hỏng màng van.
• Hướng dòng chảy: Lắp đặt van theo đúng hướng mũi tên đúc trên thân van (từ nguồn cấp đến thiết bị tiêu thụ).
• Tư thế lắp đặt: Tốt nhất nên lắp van trên đường ống nằm ngang, với cuộn coil hướng thẳng đứng lên trên. Tránh lắp ngược cuộn coil xuống dưới vì dễ tích tụ cặn bẩn và hơi nước ngưng tụ.
• Đấu nối điện: Đảm bảo điện áp nguồn cấp trùng khớp với thông số ghi trên cuộn coil (AC220V hoặc DC24V). Sử dụng ống luồn dây điện để bảo vệ dây dẫn trong môi trường nhiệt độ cao.

Phụ kiện tương thích và linh kiện thay thế

Để hệ thống vận hành hoàn hảo nhất, Van điện từ Yoshitake DP-100F-D thường được sử dụng kèm với các phụ kiện sau:

• Lọc Y Yoshitake (SY-5, SY-40): Loại bỏ tạp chất, bảo vệ piston van.
• Bẫy hơi (Steam Trap): Loại bỏ nước ngưng trên đường hơi trước khi vào van điện từ.
• Gioăng mặt bích chịu nhiệt: Sử dụng gioăng không amiăng hoặc gioăng chì để đảm bảo độ kín tại vị trí kết nối bích.
• Cuộn coil thay thế: TBCNSG luôn có sẵn cuộn coil chính hãng cho các trường hợp cháy hỏng do sự cố điện.

Tải Datasheet Yoshitake DP-100F-D

Quý khách hàng và các kỹ sư thiết kế có thể liên hệ trực tiếp với bộ phận kỹ thuật của chúng tôi để nhận tài liệu Datasheet đầy đủ, bao gồm biểu đồ lưu lượng (Cv value), thông số chi tiết về dòng điện khởi động và dòng điện duy trì của cuộn coil, cũng như các lưu ý bảo trì định kỳ cho model DP-100F-D.

Yêu cầu báo giá và hỗ trợ kỹ thuật

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị có nhiều năm kinh nghiệm trong việc phân phối và tư vấn giải pháp về van công nghiệp Yoshitake tại Việt Nam. Chúng tôi cam kết:

• Sản phẩm Van điện từ Yoshitake DP-100F-D nhập khẩu chính hãng 100%.
• Cung cấp đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
• Đội ngũ kỹ thuật viên giàu kinh nghiệm, hỗ trợ tư vấn giải pháp tối ưu và tiết kiệm nhất cho hệ thống của khách hàng.
• Chính sách bảo hành dài hạn, hỗ trợ xử lý sự cố tận nơi hoặc qua hotline kỹ thuật 24/7.
• Giao hàng nhanh chóng trên toàn quốc, kiểm tra hàng trước khi thanh toán.

Để nhận báo giá van điện từ Yoshitake DP-100F-D với chiết khấu tốt nhất cho dự án hoặc đại lý, quý khách vui lòng liên hệ với phòng kinh doanh của TBCNSG ngay hôm nay.
