Van điện từ SGPC SG23JD Series

Thông tin sản phẩm

Van điện từ SGPC SG23JD được nhập khẩu từ Hàn Quốc và được công ty chúng tôi phân phối trên phạm vi toàn quốc.

Van điện từ hay còn gọi là van điện từ solenoid, van từ điện, van solenoid, solenoid valve, valve điện từ là một trong những loại van điện phổ biến trên thị trường.

Dùng để kiểm soát dòng chảy chất khí hoặc lỏng dựa vào nguyên lí chặn đóng mở do lực tác động của cuộn dây điện từ.

Với tính năng đóng mở bằng cách điều khiển, giúp người sử dụng tự động hóa được hệ thống đường ống dẫn.

Cấu tạo solenoid valve SGPC

Van Solenoid SGPC SG23JD  là thiết bị hoạt động điện cơ. Được vận hành và điều chỉnh bởi dòng điện thông qua tác dụng lực của điện từ.

Van khí nén có khá nhiều loại, chính vì vậy tùy theo tùy theo yêu cầu kĩ thuật của mỗi van như tính chất, nhiệt độ của chất lỏng hoặc khí… mà cấu tạo van điện từ Solenoid cũng khác nhau.

Thường có 2 loại van là van điện Solenoid từ 2 cửa và 3 cửa. Nếu là van SGPC Solenoid 2 cửa, cửa vào – cửa ra và sẽ thay phiên nhau đóng – mở (cửa vào mở thì cửa ra sẽ đóng và ngược lại).

Nếu van điện từ  SGPC  3 cửa, 2 cửa ra sẽ thay phiên nhau đóng mở giúp cho van hoạt động.

Ở các hệ thống thiết kế máy phức tạp người ta thường sử dụng nhiều van Solenoid ghép lại với nhau theo nguyên tắc thích hợp nhất định.

Thông số kỹ thuật của van điện từ SGPC

• Model: SG23JD-15P.
• Kích thước ống: G1/4" G1/2".
• Áp suất làm việc: 0.15-2.4Mpa.
• Thời gian thay đổi: ≤0.04s ≤0.08s.
• Môi trường làm việc: Khí và dầu.
• Nhiệt độ làm việc: -5-50°C.
• Số lần đóng mở: 15 triệu lần.

Nguyên lý hoạt động van điện từ SGPC

Về cơ bản thì nguyên lý hoạt động của van Solenoid SGPC hoạt động theo 1 nguyên lý chung như sau:

Bên trong được thiết kế bao gồm một cuộn điện, trong đó có một lõi sắt và một lò xo nén vào lõi sắt trong khi đó, lõi sắt lại được tựa lên bằng một gioăng cao su.

Có 1 cuộn điện, trong đó có 1 lõi săt và 1 lò so nén vào lõi sắt, trong khi đó, lõi sắt lại tỳ lên đầu 1 giăng bằng cao su.

Bình thường nếu không có điện thì lò so ép vào lõi sắt, van sẽ ở trạng thái đóng.

Nếu chúng ta tiếp điện, tức là cho dòng điện chạy qua, cuộn dây sinh từ trường sẽ tác động làm hút lõi sắt ra.

Từ trường này có lực đủ mạnh để thắng được lò so, lúc này van mở ra.

Hầu hết các loại van Solenoid thường đóng (van từ điện phổ biến nhất) được hoạt động dựa vào nguyên lí này.

Nguyên lí hoạt động của các van từ điện thường mở cũng hoạt động trên nguyên lí tương tự như thế.

Ưu điểm của các loại van điện từ SGPC

Dòng van từ điện ngày nay được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

Nó mang lại những hiệu quả, lợi ích thiết thực cho đơn vị sử dụng. Dòng van Solenoid này sở hữu những ưu điểm nổi bật như:

• Ưu  điểm cũng là vấn đề quan trọng nhất là loại van này có thời gian đóng mở rất nhanh. Gần như cùng một lúc với đóng ngắt dòng điện.
• Van Solenoid hoạt động chính xác, có độ bền cơ học khá cao và có khả năng chống ăn mòn tốt và đặc biệt là an toàn cho người sử dụng.
• Giá thành tương đối rẻ.
• Được ứng dụng rộng rãi.
• Kích thước nhỏ gọn, dễ dàng lắp đặt, sữa chữa, thay đổi.
• Vật liệu đa dạng: đồng, inox, nhựa do đó phù hợp với nhiều môi trường khác nhau.
• Đa dạng điện áp: 220V, 24V, 12V, 110V.

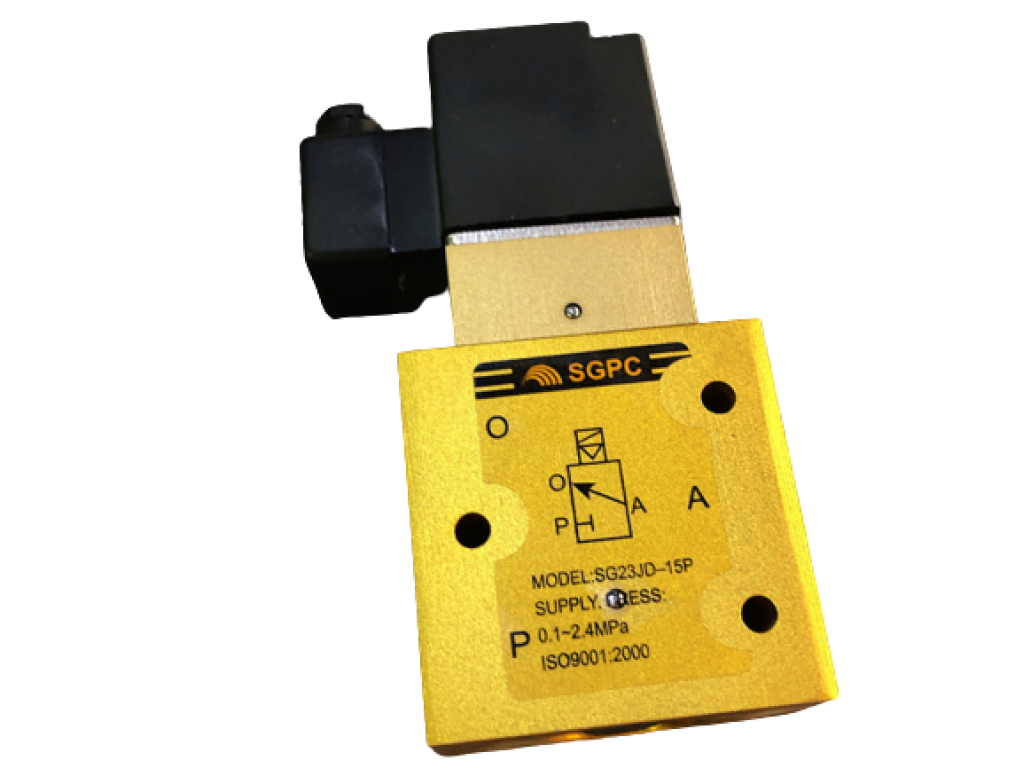

Hình ảnh sản phẩm
