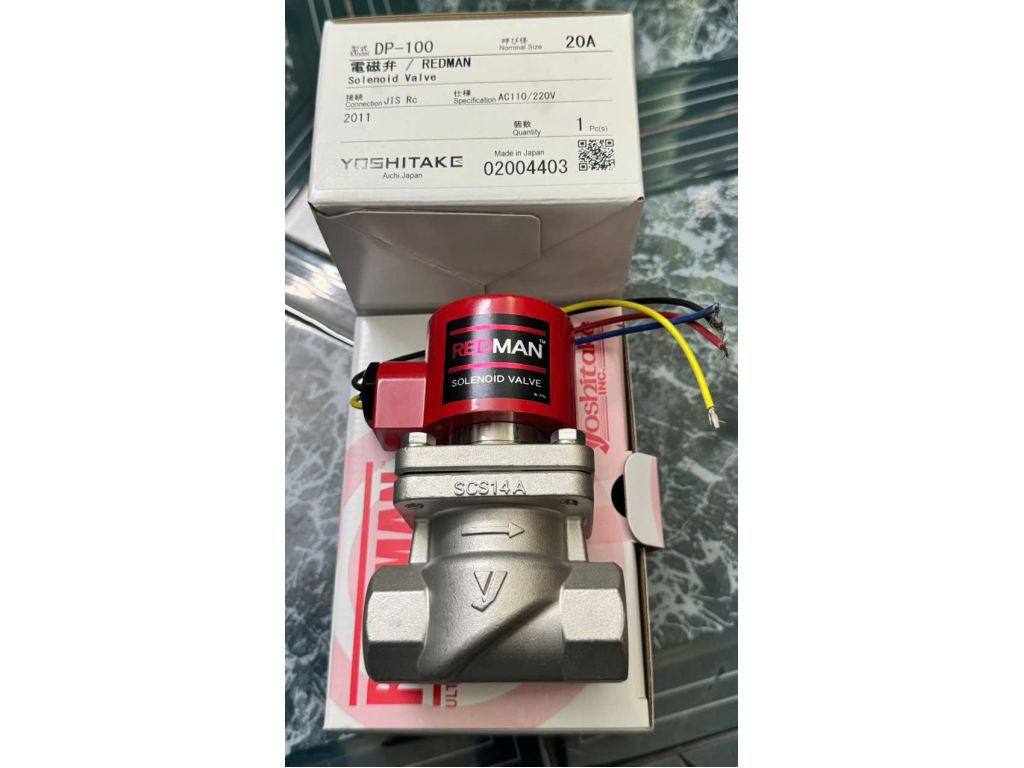

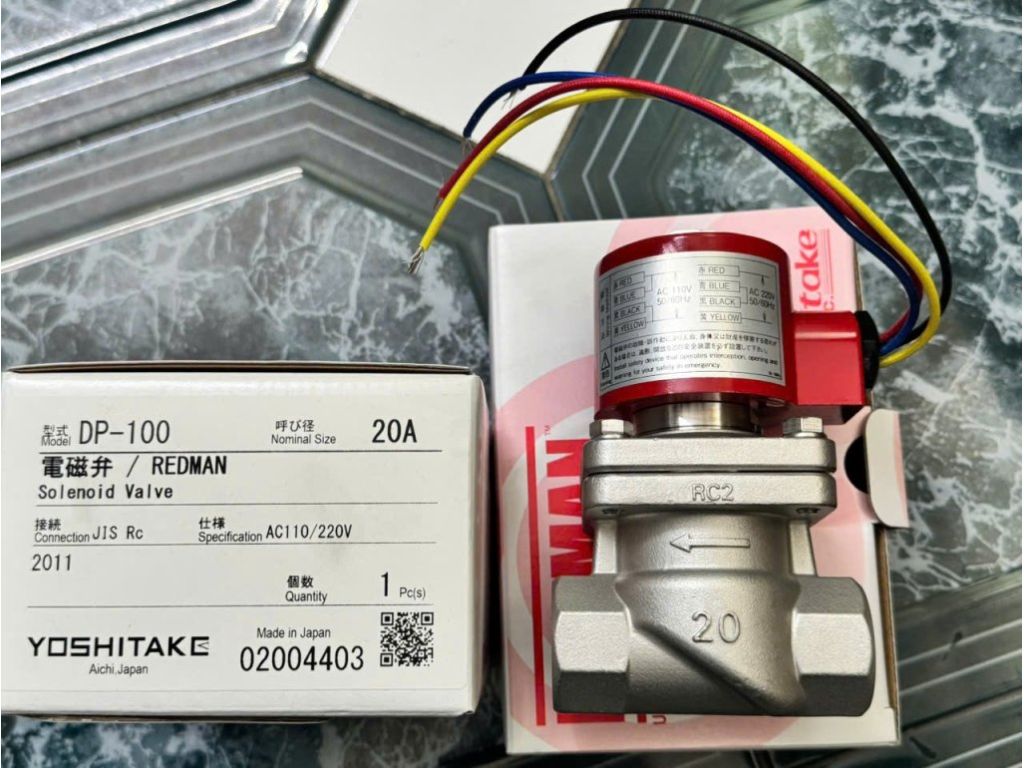

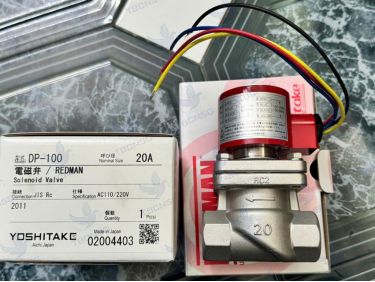

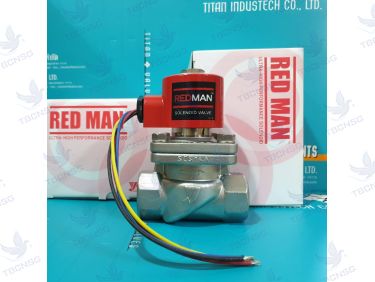

Van điện từ Yoshitake DP-100 Redman là dòng thiết bị điều khiển dòng chảy cao cấp đến từ Nhật Bản, nổi tiếng với độ bền bỉ và khả năng hoạt động chính xác trong các môi trường khắc nghiệt. Với thiết kế thuộc series Redman đặc trưng, sản phẩm này là giải pháp tối ưu cho hệ thống hơi nóng (steam), nước, không khí và dầu nhẹ.
Điểm mạnh lớn nhất của Yoshitake DP-100 chính là cấu trúc pilot-operated (tác động gián tiếp) giúp van vận hành ổn định ngay cả khi có sự chênh lệch áp suất nhỏ. Thân van được làm từ đồng đúc (Bronze) kết hợp với các chi tiết làm kín bằng PTFE, cho phép chịu nhiệt độ lên đến 180 độ C.
Tổng quan về model van điện từ Yoshitake DP-100 Redman
Model DP-100 được thiết kế theo dạng thường đóng (Normally Closed), nghĩa là van sẽ đóng hoàn toàn khi không có điện và chỉ mở ra khi cuộn coil được cấp điện. Đây là dòng van nối ren tiêu chuẩn JIS Rc, rất dễ dàng lắp đặt vào các hệ thống đường ống công nghiệp hiện nay.
Sản phẩm không chỉ đáp ứng các tiêu chuẩn khắt khe về kỹ thuật của Nhật Bản mà còn được đánh giá cao nhờ cuộn điện (coil) có khả năng chịu nhiệt tốt, ít xảy ra tình trạng cháy chập khi vận hành liên tục. Yoshitake DP-100 thường được ưu tiên sử dụng trong các lò hơi, hệ thống giặt là công nghiệp và các nhà máy thực phẩm.
Thông số kỹ thuật chi tiết van điện từ Yoshitake DP-100
Dưới đây là bảng thông số kỹ thuật chính xác được đội ngũ kỹ thuật của TBCNSG tổng hợp từ tài liệu của hãng:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | DP-100 (Redman Series) |
| Kích cỡ (Size) | 15A, 20A, 25A, 32A, 40A, 50A (1/2 inch - 2 inch) |
| Môi chất sử dụng | Hơi nóng (Steam), Nước, Không khí, Dầu nhẹ (độ nhớt dưới 20 cSt) |
| Áp suất làm việc | 0.05 - 1.0 MPa (tương đương 0.5 - 10 kgf/cm2) |
| Nhiệt độ tối đa | 5 - 180 độ C |
| Kiểu kết nối | Nối ren trong JIS Rc |
| Vật liệu thân van | Đồng đúc (Bronze) |
| Vật liệu màng/đệm | Thép không gỉ (Stainless Steel) & PTFE |
| Điện áp điều khiển | AC 110V/220V (50/60Hz) |
Bản vẽ kỹ thuật và kích thước tiêu chuẩn
Việc nắm rõ kích thước giúp kỹ sư thiết kế hệ thống đường ống chính xác hơn. Van điện từ Yoshitake DP-100 có kích thước nhỏ gọn nhưng vô cùng chắc chắn:
- Size 15A (1/2"): Chiều dài (L) 70mm, Chiều cao (H) 127mm.
- Size 25A (1"): Chiều dài (L) 95mm, Chiều cao (H) 145mm.
- Size 50A (2"): Chiều dài (L) 140mm, Chiều cao (H) 193mm.
Lưu ý: Kích thước có thể thay đổi nhẹ tùy theo lô sản xuất của hãng Yoshitake Nhật Bản.
Ứng dụng thực tế và kinh nghiệm từ chuyên gia TBCNSG
Trong quá trình cung cấp thiết bị, TBCNSG đã triển khai lắp đặt model Yoshitake DP-100 Redman tại Khu công nghiệp VSIP II - Bình Dương cho hệ thống lò hơi của một nhà máy dệt nhuộm. Tại đây, van được sử dụng để điều khiển dòng hơi nóng (steam) cấp cho bồn nhuộm.
Kinh nghiệm thực tế cho thấy, nhờ vào bộ phận piston bằng thép không gỉ và đệm PTFE, van hoạt động cực kỳ bền bỉ trong môi trường nhiệt độ cao liên tục. Sau hơn 2 năm vận hành, hệ thống vẫn duy trì độ kín khít tuyệt đối, không có hiện tượng rò rỉ hơi, giúp nhà máy tiết kiệm đáng kể chi phí năng lượng.
Hướng dẫn lắp đặt van điện từ Yoshitake DP-100 đúng kỹ thuật
Để đảm bảo tuổi thọ cho van điện từ Yoshitake, quý khách hàng cần tuân thủ các nguyên tắc lắp đặt sau:
- Lắp đặt theo phương ngang: Cuộn điện (coil) phải hướng thẳng đứng lên trên. Tránh lắp ngược hoặc lắp đứng vì sẽ làm giảm tuổi thọ màng van và gây kẹt piston.
- Sử dụng Y-Strainer: Luôn lắp một bộ lọc chữ Y phía trước van điện từ để ngăn chặn cặn bẩn, xỉ hàn làm hỏng màng van hoặc tắc nghẽn lỗ pilot.
- Kiểm tra điện áp: Đảm bảo nguồn điện cấp vào đúng với thông số ghi trên cuộn coil (thường là 220V AC tại Việt Nam).
- Làm sạch đường ống: Trước khi lắp van, hãy thổi sạch bụi bẩn bên trong đường ống để tránh tạp chất bám vào bề mặt làm kín.
Phụ kiện tương thích và linh kiện thay thế
Tại kho của TBCNSG, chúng tôi luôn có sẵn các phụ kiện đi kèm để hỗ trợ hệ thống của bạn hoạt động hoàn hảo nhất:
- Cuộn điện (Coil) thay thế: Dành cho các trường hợp cháy hỏng do sự cố điện.
- Bộ kit sửa chữa (Repair Kit): Bao gồm màng van, lò xo và piston chính hãng Yoshitake.
- Lọc chữ Y Yoshitake: Đồng bộ vật liệu đồng để bảo vệ van tối đa.
- Van bi khóa chặn: Lắp trước và sau van điện từ để thuận tiện cho việc bảo trì.
Tải tài liệu kỹ thuật Datasheet Yoshitake DP-100
Quý khách hàng và các kỹ sư cần thông số chi tiết hơn về biểu đồ lưu lượng (Cv value) hoặc cấu tạo chi tiết từng bộ phận, vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của chúng tôi để nhận Datasheet Yoshitake DP-100 bản chính thức từ hãng.
Liên hệ báo giá van điện từ Yoshitake DP-100 chính hãng
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị có nhiều năm kinh nghiệm trong việc phân phối các dòng van công nghiệp Yoshitake Nhật Bản. Chúng tôi cam kết:
- Sản phẩm Yoshitake DP-100 Redman mới 100%, nhập khẩu chính hãng.
- Đầy đủ giấy tờ chứng nhận xuất xứ CO (Certificate of Origin) và chứng nhận chất lượng CQ (Certificate of Quality).
- Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
- Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ tư vấn giải pháp và hướng dẫn lắp đặt tận tình.
Hãy liên hệ ngay với TBCNSG để nhận báo giá cạnh tranh nhất và hỗ trợ giao hàng nhanh chóng trên toàn quốc.
