Van điện từ khí nén STNC

Thông tin sản phẩm

Van điện từ khí nén STNC

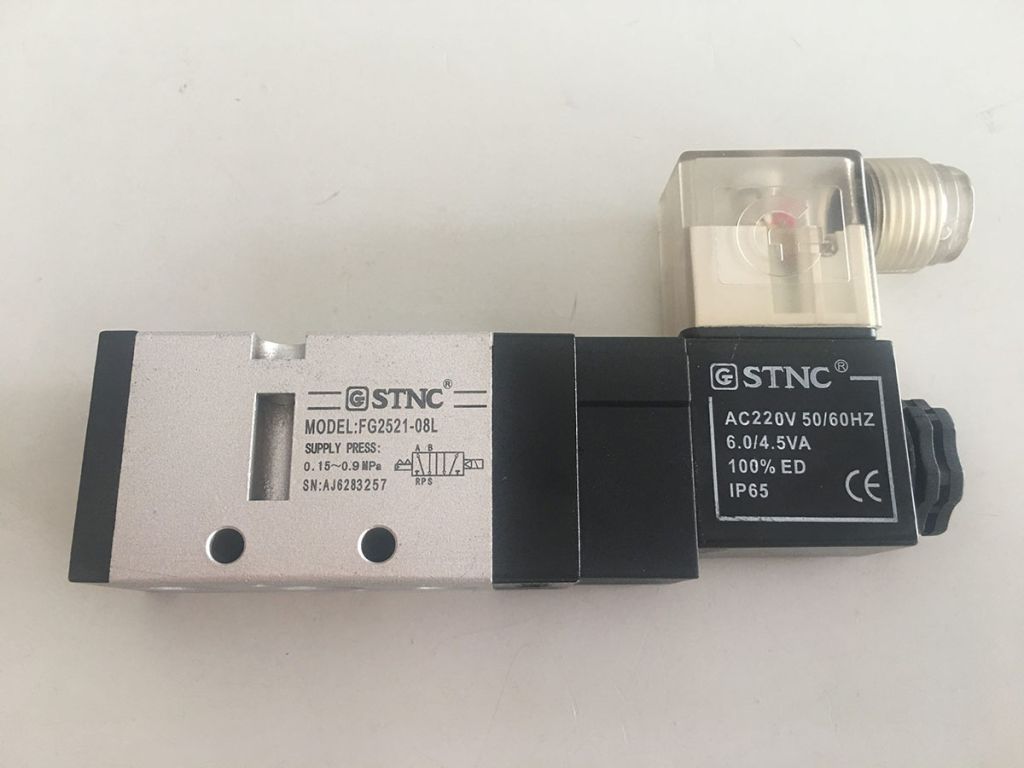

Van điện từ khí nén STNC FG2521-08L (Ren 13, Van Khí Nén 5/2)

Van khí nén 5/2 STNC FG2521-08L là loại van hơi có 5 cổng 2 vị trí (5/2) và 1 đầu coil điện, thường được dùng để điều khiển và phân phối khí giúp Xi lanh khí nén (ben hơi) hoạt động.

• Kích thước cổng: 1/4″ (ren 13mm).
• Áp suất hoạt động: 0.15 – 0.9 MPa.
• Loại van 5 cửa 2 vị trí. (1 Đầu Coil Điện)
• Nhiệt độ hoạt động: -5~60oC.
• Hãng sản xuất: STNC (Trung Quốc)

Van điện từ khí nén STNC series FG25 có các loại như sau:

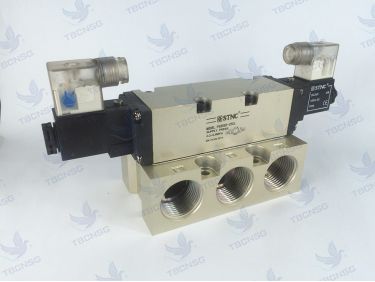

Van điện từ khí nén STNC FG3582-25C-E-P (Van khí nén 5/3, ren 34)

Van khí nén 5/3 STNC FG3582-25C-E-P là loại van hơi có 5 cổng 3 vị trí (5/3) và 2 đầu coil điện, thường được dùng để điều khiển và phân phối khí giúp xi lanh khí nén (ben hơi) hoạt động.

• Kích thước cổng: 1″ (ren 34mm).
• Áp suất hoạt động: 0.2 – 0.9 MPa.
• Loại van 5 cửa 3 vị trí. (2 Đầu Coil Điện)
• Nhiệt độ hoạt động: -5~60oC.
• Hãng sản xuất: STNC (Trung Quốc)

Dòng series FG35 có các loại như sau:

• FG3522 là loại van hơi 5/3 có 2 đầu coil điện (Ren 13mm)
• FG3532 là loại van hơi 5/3 có 2 đầu coil điện (Ren 17mm)
• FG3542 là loại van hơi 5/3 có 2 đầu coil điện (Ren 21mm)
• FG3562 là loại van hơi 5/3 có 2 đầu coil điện (Ren 27mm)
• FG3582 là loại van hơi 5/3 có 2 đầu coil điện (Ren 34mm)

Van điện từ STNC dòng FG35 được sản xuất bởi thương hiều STNC đến được sản xuất theo công nghệ Đài Loan, sản xuất theo tiêu chuẩn Châu Âu và kiểm định nghiêm ngặt.

Van điện từ dòng FG35 là loại van khí nén, hoạt động nhờ vào điện năng. Chính vì thế mà van phù hợp với các hệ thống máy móc có công suất lớn và tần số hoạt động liên tục.

Cấu tạo van điện từ dòng FG35
Van điện từ dòng FG35 là van điện từ có kích thước rất nhỏ gọn. Cấu tạo của van chỉ bao gồm thân van và 1 coil điện.

Thân van làm bằng kim loại, có 5 cổng bao gồm 1 cổng khí vào, 2 cổng khí ra và 2 cổng khí xả được bố trí hợp lý trên thân van.
Coil điện có thể thay thế để phù hợp với các hệ thống máy móc như coil 24v, 220v, 110v, 12v…. Coil điện có lớp vỏ bọc bằng nhựa, lõi là cuộn dây đồng.

Ưu điểm van điện từ STNC dòng FG35
- Van điện từ được thiết kế chế tạo đa dạng, phù hợp với hầu hết với mọi loại hệ thống, với nguồn điện vào phong phú: 24V cho tới 220V.

- Phong phú từ nguồn điện cho tới các thông số sử dụng như: nhiệt độ, áp suất kích thước…

- Cách thức lắp đặt đơn giản, sử dụng dễ dàng. Thời gian đóng mở nhanh gần như cùng lúc với việc ta đóng ngắt nguồn điện.

- Khả năng làm việc hiệu quả. Vận hành hiệu quả trong các môi trường khắc nghiệt.

- Thương hiệu sản phẩm STNC có độ tin cậy cao và uy tín trên toàn thế giới.

Khi lựa chọn van thì áp suất, kích cỡ ren, kiểu tác động là 3 yếu tố mà chúng ta cần chú ý nhất. Muốn van đạt hiệu suất làm việc cao và tuổi thọ lớn thì song song với quá trình sử dụng, khách cần phải kiểm tra và vệ sinh theo định kỳ, chất lượng khí nén phải tốt không lẫn nước, chất bẩn, hạt vụn sắt.

Chức năng van điện từ dòng FG35
Chức năng của van là đóng mở cửa van để kiểm soát tốc độ dòng chảy trong các công cụ, hệ thống, và động cơ không khí. Van điện từ có thể được tùy chỉnh cho phù hợp với nhu cầu cụ thể và có thể được sử dụng để kiểm soát một loạt các phương tiện như không khí, điện, khí đốt, hơi, và dầu.

Ứng dụng của van điện từ dòng FG35
Van điện từ dòng FG là thiết bị được sử dụng rất nhiều trong hệ thống cung cấp khí nén, điều khiển in ấn, dập khuôn, đóng gói… của các nhà máy sản xuất công nghiệp: dệt may, cơ khí chế tạo, lắp ráp thiết bị điện tử, sửa chữa sản xuất ô tô…

Phụ kiện van điện từ dòng FG35
Van cần thêm các van tiết lưu, nối tiết lưu trên ống, đế van, , đồng hồ đo áp suất và các ốc bít, giảm thanh có ren nối phù hợp để hỗ trợ hoạt động an toàn, năng suất nhất.

Van điện từ khí nén STNC LHF2511-06 (Van Khí Nén 5/2, Ren 9,6mm)

Van khí nén 5/2 STNC LHF2511-06 là loại van hơi có 5 cổng 2 vị trí (5/2) và 1 đầu coil điện, thường được dùng để điều khiển xi lanh khí nén.

an điện từ khí nén STNC TG2511 -06 là loại van hơi có 5 cổng 2 vị trí (5/2) và 1 đầu coil điện,  thường được dùng để điều khiển những chiếc xylanh cỡ nhỏ cho đến rất nhỏ có đường kính Fi12 hoặc Fi16

Sản phẩm nhỏ gọn nên di chuyển và lắp đặt hay thay thế dễ dàng. Van có giá thành phải chăng, tuổi thọ cao nếu vệ sinh kiểm tra thường xuyên.

Phía trước của van điện từ 5/2 STNC TG2511-06 gồm có các thông số kỹ thuật như dòng trên cùng là model sản phẩm, tiếp theo là áp suất hoạt động và sơ đồ hoạt động của van 5/2, phía bên phải màu đen là cuộn hút van điện từ có ghi thông số điện áp.

Bên dưới của van điện từ khí nén STNC TG2511-06 gồm 3 cổng, cổng giữa (P) là cổng đưa áp suất vào, 2 cổng 2 bên (R), (S) là cổng xả ta nên lắp giảm thanh để chống bụi ở bên ngoài vào làm hư hỏng chiếc van.

Phía trên của van điện từ khí nén STNC TG2511-06 gồm 2 cổng (A) và (B), 2 cổng này kết nối và đưa áp suất trực tiếp đến xi lanh khí nén, nút bằng kim loại là nút kích hoạt chiếc van hoạt động (hay gọi là nút thử tay), nút này dùng để kiểm tra tình trạng chiếc van có bị hư hỏng hay không?

Thân  van khí nén STNC TG2511-06 chúng ta có thể nhìn thấy rỏ 2 lỗ nhỏ trên thân dùng để bắt cố định chiếc van.

Van khí nén 5/2 là gì?

Chúng ta thường bắt gặp van khí nén 5/2 trên các hệ thống xi lanh, ben hơi 2 chiều hoặc một số bộ điều khiển khí nén.

Van điện từ khí nén 5/2 được phân chia thành 2 loại đó là: Van 5/2 một đầu điện, van 5/2 hai đầu điện. Dù là loại nào thì kết cấu van vẫn chỉ bao gồm: thân van, đầu điện và trục nối.

Tuy nhiên ở thân van sẽ có 5 cửa khí: 1 cửa đưa khí vào, 2 cửa khí xả, 2 cửa khí làm việc kết nối với 2 cửa khí xi lanh và 2 vị trí truyền động.

Nguyên lý hoạt động của van 5/2

Ở trạng thái bình thường có nghĩa khí nén không được đi qua van, các cửa 1 thông cửa số 2, cửa số 3 đóng, cửa 4 thông với cửa số 5.

Khi cấp nguồn điện 12v, 24v hoặc 110v, 220v thì lập tức cửa 1 thông với cửa số 4, cửa số 2 thông với cửa số 3, cửa số 5 bị đóng, khí sẽ đi qua van đến xi lanh.

Với loại van 5/2 một đầu điện, khi ta cấp điện thì van sẽ đảo chiều, ngưng cấp thì van sẽ về nguyên trạng thái ban đầu.

Với loại van điện từ khí nén 5/2 có hai đầu điện thì khi ta cấp điện ở 1 đầu, ty xi lanh sẽ đi ra. Nếu cấp điện ở đầu số 2, ty của xi lanh khí sẽ rút về nhanh chóng.

Chính vì thế mà van khí 5/2 là loại van đảo chiều được sử dụng rộng rãi nên giá van khí nén 5/2 khá phải chăng, phù hợp với nhu cầu mua và sử dụng của mọi đối tượng khách hàng.

Van điện từ khí nén STNC TG23-06 (Ren 9,6, van khí nén 3/2)

Van khí nén 3/2 STNC TG23-06 là loại van hơi có 3 cổng 2 vị trí (3/2) và 1 đầu coil điện, thường được dùng để đóng mở khí nén.

Thông tin sản phẩm van điện từ STNC TG23-06

Với van điện từ STNC TG23-06 khách hàng có thể linh động thay thế các loại coil điện với điện áp: 12v, 24v, 220v, 110v để sử dụng trong nhiều hệ thống khác nhau.

Ưu điểm của van điện từ STNC TG23-06 đó là rất nhỏ gọn. Kết cấu van đơn giản với 2 phần: thân van và coil điện. Chúng được kết nối với nhau bằng trục van. Thời gian đóng mở nhanh chóng. Van bền nhẹ, cứng cáp nên ít bị hư hỏng do ăn mòn hay va đập. Van được dùng trong một số hệ thống khí nén của máy nén, máy nén khí, máy thổi chai…

Dòng điện có điện áp tương ứng sẽ được cung cấp vào coil làm coil sinh từ trường và tạo lực nhanh chóng. Lực này lớn có thể tác động lên lõi van và thắng được lực của lò xo trong van nên làm các cửa van chuyển đổi trạng thái nhanh.

Muốn lắp đặt và sử dụng các loại van điện từ STNC TG23-06 thì khách hàng cần có những phụ kiện như: Ống dẫn khí nén bằng chất liệu PA, PU, PE, đường kính ống sẽ phụ thuộc vào nhu cầu lưu lượng khí cần làm việc. Các loại giảm thanh ren 13, ốc bít 13, các đế van, coil điện…

Van điện từ khí nén STNC YH23JD-15 (Van Khí Nén 3/2, Ren 21)

Van khí nén 3/2 STNC YH23JD-15 là loại van khí nén 3/2 có 3 cổng 2 vị trí và 1 đầu coil điện.

• Kích thước cổng: 1/2″ (ren 21mm).
• Áp suất hoạt động: 0.15 – 2.4 MPa.
• Loại van 3 cửa 2 vị trí. (1 Đầu Coil Điện)
• Nhiệt độ hoạt động: -5~60oC.
• Hãng sản xuất: STNC (Trung Quốc)

Mặc dù chỉ là van 3/2 nhưng chiếc này có thể chịu áp suất lên tới 2.4 MPa tương đương 24 cân

Mặt thông số chi tiết của van YH23JD-15 đến từ thương hiệu cao cấp STNC

Van điện từ khí nén 3/2 STNC YH23JD-15

• Công Nghệ: Đài Loan.
  Xuất Xứ: Đài Loan.

Nguyên Liệu: Van được làm từ thép, đồng, nhựa.

Thông tin kĩ thuật của van điện từ khí nén STNC YH23JD-15:
- Loại van: Đây là loại van có 3 cổng (1 cổng nguồn, 1 cửa xả và 1 cửa làm việc), 2 vị trí và 1 đầu coil điện.
- Nhiệt độ: - 5°C ~ 60 °C
- Áp xuất làm việc: 0,15 ~ 2,4 Mpa
- Kích thước cổng kết nối: G1/2"(Ren 21)

Hướng dẫn sử dụng, hướng dẫn bảo quản.

Ứng Dụng Sử Dụng:
- Chức năng của van đóng mở cửa van nhằm cung cấp dòng khí nén có áp suất cao cho các loại xi lanh, bộ lọc, điều áp.
- Được dùng nhiều trong hệ thống khí nén áp suất cao, phục vụ trong các nhà máy: cơ khí chế tạo, lắp ráp linh kiện, sản xuất ô tô, luyện kim và phi kim, khai thác khoáng sản… Và những ngành có tính đặc thù hơn như: hóa chất, phân bón, xi măng…

Đặc Điểm:
- Van điện từ khí nén STNC YH23JD-15 là van đóng mở cửa nhanh chóng, gần như cùng lúc với việc tác động điện.
- Van điện từ STNC YH23JD-15 là van chịu được áp suất cao.
- Có độ bền trung bình trên 2 năm.
Ứng Dụng Nguyên Liệu: Khí

- Van điện từ được thiết kế chế tạo đa dạng, phù hợp với hầu hết với mọi loại hệ thống, với nguồn điện vào phong phú: 24V cho tới 220V.
- Phong phú từ nguồn điện cho tới các thông số sử dụng như: nhiệt độ, áp suất kích thước…
- Cách thức lắp đặt đơn giản, sử dụng dễ dàng. Thời gian đóng mở nhanh gần như cùng lúc với việc ta đóng ngắt nguồn điện.
- Khả năng làm việc hiệu quả. Vận hành hiệu quả trong các môi trường khắc nghiệt.
- Thương hiệu sản phẩm STNC có độ tin cậy cao và uy tín trên toàn thế giới.

Hình ảnh sản phẩm
