Giới thiệu Van Điện Từ Airtac 4V100
Van điện từ Airtac 4V100 là dòng van khí nén loại 5 cửa, được thiết kế với thân van siêu nhỏ gọn, phù hợp cho những vị trí lắp đặt có không gian hạn chế trong các hệ thống tự động hóa công nghiệp. Sản phẩm thuộc series 100 của thương hiệu Airtac (Đài Loan), bao gồm các model phổ biến như 4V110-06, 4V120-06 (van 5/2 Way) và 4V130C-06, 4V130E-06, 4V130P-06 (van 5/3 Way) với kích thước cổng ren 1/8 inch (PT1/8).
Van điện từ Airtac 4V100 sử dụng cuộn coil điện từ để chuyển hướng dòng khí nén, qua đó điều khiển xy lanh và các cơ cấu chấp hành trong dây chuyền sản xuất tự động. Với thiết kế nhỏ gọn, khả năng đáp ứng nhanh và độ bền cao, dòng van này là giải pháp tối ưu cho các ứng dụng điều khiển khí nén yêu cầu độ chính xác và tiết kiệm không gian.
Phân loại các model Van Điện Từ Airtac 4V100
Van 5/2 Way - Dòng 4V110-06 và 4V120-06
Van điện từ 5 cửa 2 vị trí (5/2 Way) là loại van cơ bản dùng để điều khiển xy lanh tác động kép. Khi cấp điện, van chuyển đổi trạng thái và giữ nguyên vị trí cho đến khi có tín hiệu điều khiển tiếp theo.
- 4V110-06: Van 5/2 Way, điều khiển đơn (single solenoid), sử dụng 1 cuộn coil, có chức năng tự phục hồi bằng lò xo khi ngắt điện.
- 4V120-06: Van 5/2 Way, điều khiển kép (double solenoid), sử dụng 2 cuộn coil, có khả năng ghi nhớ trạng thái.
Van 5/3 Way - Dòng 4V130C-06, 4V130E-06, 4V130P-06
Van điện từ 5 cửa 3 vị trí (5/3 Way) được điều khiển bởi 2 cuộn coil ở hai đầu van, cho phép dừng xy lanh ở vị trí trung gian. Dòng van này có ba chức năng trung tâm khác nhau, đáp ứng các yêu cầu vận hành đa dạng.
- 4V130C-06 (Center Closed - Vị trí giữa đóng): Khi không có tín hiệu điều khiển, tất cả các cổng van đều đóng kín. Không có dòng khí nào thoát ra ngoài, phù hợp cho các hệ thống yêu cầu độ an toàn cao khi ngừng vận hành.

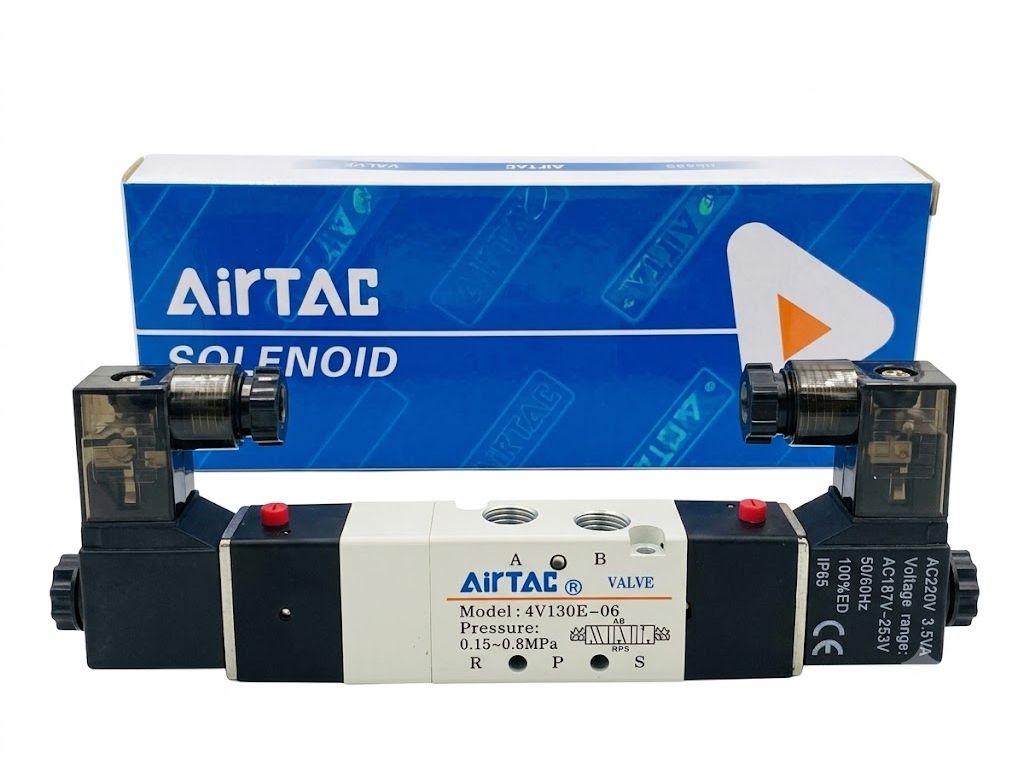

- 4V130E-06 (Center Exhaust - Vị trí giữa xả): Khi không có tín hiệu, các cổng khí được xả tự do ra môi trường. Hữu ích cho các hệ thống cần giải phóng áp suất hoặc năng lượng khí nén khi ngừng hoạt động, tránh tích tụ áp lực dư thừa.
- 4V130P-06 (Center Pressure - Vị trí giữa cấp áp): Khi không có tín hiệu, áp lực khí nén từ cổng P được duy trì và giữ nguyên trong hệ thống. Phù hợp cho các ứng dụng cần duy trì áp suất ổn định ở vị trí trung gian.
Thông số kỹ thuật Van Điện Từ Airtac 4V100
| Thông số | 4V110-06 / 4V120-06 | 4V130C-06 / 4V130E-06 / 4V130P-06 |
|---|---|---|
| Series | 4V100 | 4V100 |
| Thương hiệu | Airtac - Đài Loan | Airtac - Đài Loan |
| Kiểu van | 5 cửa 2 vị trí (5/2 Way) | 5 cửa 3 vị trí (5/3 Way) |
| Cỡ kết nối | PT1/8 (1/8 inch) | PT1/8 (1/8 inch) |
| Môi chất làm việc | Khí nén đã lọc (40μm hoặc hơn) | Khí nén đã lọc (40μm hoặc hơn) |
| Chế độ tác động | Pilot nội bộ (Internal Pilot) | Pilot nội bộ (Internal Pilot) |
| Diện tích mặt cắt hiệu dụng | 12.0mm² (Cv=0.67) | 9.0mm² (Cv=0.50) |
| Dải áp suất làm việc | 0.15 ~ 0.8 MPa (21 ~ 114 psi) | 0.15 ~ 0.8 MPa (21 ~ 114 psi) |
| Áp suất chịu đựng | 1.2 MPa (175 psi) | 1.2 MPa (175 psi) |
| Nhiệt độ làm việc | -20°C ~ 70°C | -20°C ~ 70°C |
| Vật liệu thân van | Hợp kim nhôm | Hợp kim nhôm |
| Bôi trơn | Không cần thiết | Không cần thiết |
| Tần số hoạt động tối đa | 5 lần/giây | 3 lần/giây |
| Trọng lượng | 120g (4V110) / 175g (4V120) | 200g |
| Điện áp coil | AC220V, AC110V, AC24V, DC24V, DC12V | AC220V, AC110V, AC24V, DC24V, DC12V |
| Cấp bảo vệ | IP65 (DIN40050) | IP65 (DIN40050) |
| Kiểu kết nối điện | Giắc DIN hoặc dây ra trực tiếp | Giắc DIN hoặc dây ra trực tiếp |
Đặc điểm nổi bật của Van Điện Từ Airtac 4V100
- Thiết kế siêu nhỏ gọn: Thân van có kích thước nhỏ, phù hợp lắp đặt ở những vị trí không gian hạn chế trong tủ điện, bảng điều khiển hoặc cụm máy compact.
- Cấu trúc sliding column: Sử dụng cơ cấu con trượt giúp độ kín tốt, phản hồi nhạy và tuổi thọ cao. Lỗ trong của van được xử lý bằng công nghệ đặc biệt, giảm ma sát và áp suất khởi động thấp.
- Không cần bôi trơn: Van hoạt động không cần dầu bôi trơn, giúp giảm chi phí bảo trì và tránh ô nhiễm khí nén trong hệ thống.
- Chức năng ghi nhớ: Van điều khiển kép (4V120-06 và dòng 4V130) có khả năng ghi nhớ trạng thái, duy trì vị trí van ngay cả khi mất tín hiệu điều khiển.
- Tích hợp thành cụm van: Có thể kết hợp với đế gắn (manifold) để tạo thành cụm van tích hợp, tiết kiệm không gian lắp đặt và đơn giản hóa việc đấu nối khí nén.
- Thiết bị chỉnh tay: Trang bị nút chỉnh tay (manual override) thuận tiện cho việc lắp đặt, kiểm tra và debug hệ thống.
- Đa dạng điện áp: Nhiều cấp điện áp tiêu chuẩn cho phép lựa chọn linh hoạt theo nguồn điện của hệ thống.
- Tiêu chuẩn bảo vệ IP65: Chống bụi và chống tia nước, phù hợp với môi trường công nghiệp khắc nghiệt.
Ứng dụng của Van Điện Từ Airtac 4V100
Van điện từ Airtac 4V100 được ứng dụng rộng rãi trong nhiều lĩnh vực tự động hóa công nghiệp nhờ kích thước nhỏ gọn và độ tin cậy cao:
- Điều khiển xy lanh tác động kép cỡ nhỏ trong máy đóng gói, dây chuyền lắp ráp.
- Hệ thống điều khiển khí nén trong máy CNC, máy gia công chính xác.
- Hệ thống băng tải và các cụm tự động hóa trong nhà máy sản xuất.
- Thiết bị y tế, máy kiểm tra tự động và robot công nghiệp.
- Các hệ thống yêu cầu điều khiển xy lanh dừng ở vị trí trung gian (dòng 4V130C/E/P).
Hướng dẫn lắp đặt và bảo trì Van Điện Từ Airtac 4V100
Lắp đặt
- Khí cấp cho van phải đi qua bộ lọc và tách nước để loại bỏ bụi bẩn và hơi ẩm - đây là nguyên nhân phổ biến gây kẹt van.
- Kiểm tra điện áp coil trước khi đấu điện. Cấp sai điện áp (ví dụ: cấp 220V vào coil 24V) sẽ làm cháy coil ngay lập tức.
- Lắp đúng chiều cửa vào (P), cửa ra (A/B) và cửa xả (R/S) theo ký hiệu đúc trên thân van.
- Lắp tiêu âm (silencer) ở cửa xả để giảm tiếng ồn khi van xả khí.
- Siết chặt các kết nối ren với lực phù hợp, tránh siết quá mạnh gây nứt thân van.
Bảo trì
- Định kỳ kiểm tra và vệ sinh bộ lọc khí nén để đảm bảo khí cấp sạch, khô.
- Kiểm tra tình trạng cuộn coil và các kết nối điện định kỳ.
- Nếu van hoạt động không đúng hoặc bị kẹt, kiểm tra áp suất khí cấp và tình trạng con trượt bên trong.
- Không tháo rời van khi hệ thống đang có áp suất.
