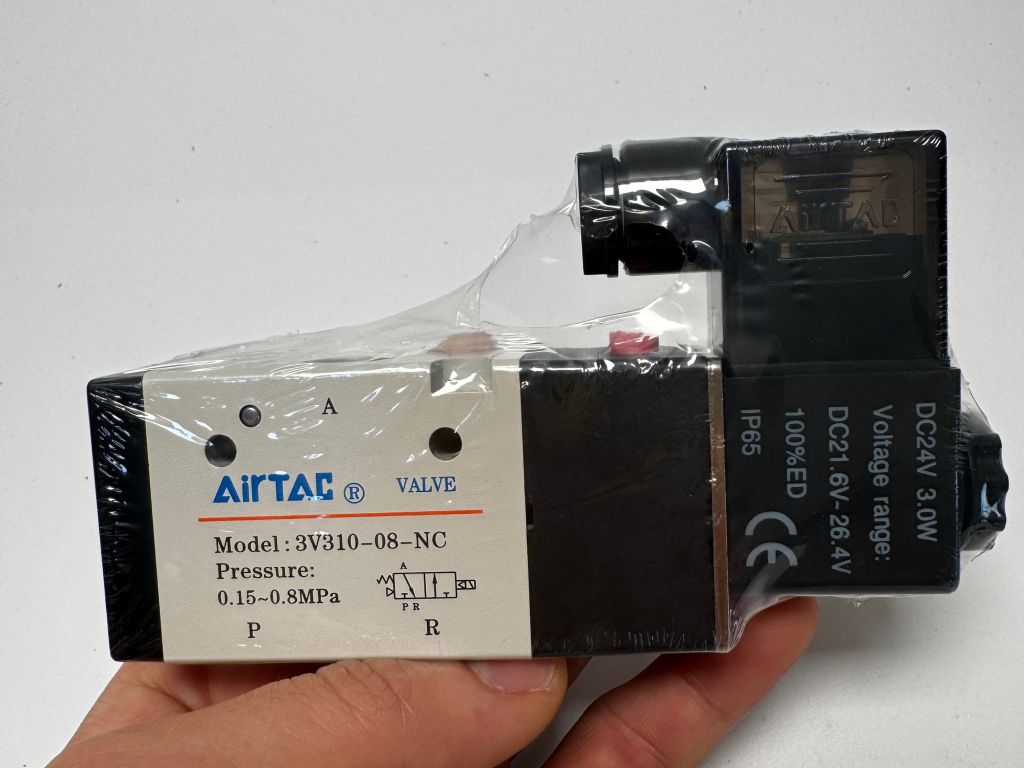

Van Điện Từ Airtac 3V300 (3V310-08 / 3V310-10 / 3V320-08 / 3V320-10) là dòng van điện từ khí nén loại 3 cửa 2 vị trí (3/2 Way) được thiết kế cho các hệ thống tự động hóa chịu tải nặng. Với tùy chọn cổng ren 1/4 inch hoặc 3/8 inch (ren 17mm), lưu lượng khí nén trung bình lớn, van đáp ứng yêu cầu điều khiển xy lanh đơn, xy lanh tác động kép và các ứng dụng khí nén công nghiệp đòi hỏi độ ổn định cao. Sản phẩm được phân phối chính hãng bởi Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com), đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao.
Giới thiệu dòng van điện từ Airtac 3V300
Van điện từ Airtac 3V300 là dòng van khí nén 3/2 way điều khiển pilot, thuộc thế hệ 300 series của AirTAC. Van được thiết kế với thân hợp kim nhôm chắc chắn, cấu trúc trượt chính xác, độ kín cao và phản hồi nhanh. Dòng van này thường được sử dụng để thay thế tương đương cho dòng SMC SYJ700, giúp người dùng dễ dàng nâng cấp hoặc thay thế mà không cần thay đổi nhiều về hệ thống đường ống và kết nối.
Với khu vực hiệu quả lên đến 25.0mm² (Cv=1.39) ở các model cổng 1/4 inch và 30.0mm² (Cv=1.67) ở các model cổng 3/8 inch, van 3V300 cung cấp lưu lượng khí nén lớn hơn đáng kể so với các dòng van 200 series. Điều này cho phép van điều khiển các xy lanh có đường kính lớn hoặc các ứng dụng thổi khí cần lực mạnh, đáp ứng tốt cho các hệ thống tự động hóa chịu tải nặng trong nhà máy, dây chuyền sản xuất và hệ thống khí nén công nghiệp.
Các model và kích thước cổng kết nối
Dòng van điện từ Airtac 3V300 bao gồm bốn model chính với hai lựa chọn kích thước cổng kết nối:
| Model | Loại van | Kích thước cổng | Diện tích hiệu quả | Hệ số Cv |
|---|---|---|---|---|
| 3V310-08 | 3/2 Way, đơn điện (single solenoid) | 1/4 inch (ren 17mm) | 25.0 mm² | 1.39 |
| 3V320-08 | 3/2 Way, đôi điện (double solenoid) | 1/4 inch (ren 17mm) | 25.0 mm² | 1.39 |
| 3V310-10 | 3/2 Way, đơn điện (single solenoid) | 3/8 inch (ren 17mm) | 30.0 mm² | 1.67 |
| 3V320-10 | 3/2 Way, đôi điện (double solenoid) | 3/8 inch (ren 17mm) | 30.0 mm² | 1.67 |
Trong đó, model 3V310 là loại van đơn điện (single solenoid), phù hợp cho các ứng dụng cần điều khiển bật/tắt xy lanh. Model 3V320 là loại van đôi điện (double solenoid) với chức năng nhớ trạng thái, chỉ cần một xung điện ngắn để chuyển vị trí và giữ nguyên trạng thái đó ngay cả khi mất điện, giúp tiết kiệm năng lượng và đảm bảo an toàn cho hệ thống.
Thông số kỹ thuật nổi bật của van điện từ Airtac 3V300
- Loại van: 3 cửa 2 vị trí (3/2 Way), điều khiển pilot
- Môi chất làm việc: Khí nén đã lọc qua màng lọc 40μm hoặc nhỏ hơn
- Kích thước cổng: 1/4 inch (PT1/4) hoặc 3/8 inch (PT3/8), ren 17mm
- Phạm vi áp suất làm việc: 0.15 – 0.8 MPa (21 – 114 psi)
- Áp suất chịu đựng: 1.5 MPa (215 psi)
- Nhiệt độ làm việc: -20°C đến 70°C
- Vật liệu thân van: Hợp kim nhôm
- Bôi trơn: Không cần thiết (no-lube)
- Điện áp tiêu chuẩn: AC220V, AC110V, AC24V, DC24V, DC12V
- Công suất tiêu thụ: AC: 3.5VA, DC: 3.0W
- Thời gian kích hoạt: Dưới 0.05 giây
- Tần số hoạt động tối đa: 5 lần/giây
- Cấp bảo vệ: IP65 (DIN40050)
- Cấp cách điện: Cấp B
- Kiểu kết nối điện: Loại ổ cắm DIN hoặc loại đầu ra (terminal entry)
Van 3V300 có cấu trúc trượt con trượt (sliding column) với độ kín tốt và phản hồi nhạy. Lỗ bên trong được xử lý đặc biệt giúp giảm ma sát, hạ áp suất khởi động và kéo dài tuổi thọ van. Van cũng được trang bị thiết bị điều khiển bằng tay (manual override) để thuận tiện cho việc lắp đặt và căn chỉnh hệ thống.
Ứng dụng của van điện từ Airtac 3V300 trong tự động hóa
Với lưu lượng khí nén trung bình lớn và khả năng chịu tải nặng, van điện từ Airtac 3V300 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Điều khiển xy lanh đơn trong hệ thống tự động hóa, dây chuyền lắp ráp
- Điều khiển xy lanh tác động kép thông qua van đôi điện 3V320
- Hệ thống thổi khí, làm sạch bề mặt sản phẩm trong sản xuất
- Hệ thống kẹp phôi, định vị chi tiết trong máy gia công
- Ứng dụng hút chân không trong robot gắp nhả sản phẩm (với phiên bản pilot ngoài mã W)
- Hệ thống đóng/mở van, cửa chắn trong dây chuyền sản xuất
- Thiết bị y tế, máy đóng gói, máy in công nghiệp
Van 3V300 đặc biệt phù hợp cho các ứng dụng yêu cầu xy lanh có đường kính lớn hơn 50mm hoặc các ứng dụng thổi khí cần lực mạnh hơn so với dòng van Cv 1.0 thông thường. Với phiên bản pilot ngoài (mã W), van có thể hoạt động ở áp suất tuyệt đối 0 MPa hoặc chân không xuống đến -102.2 kPa, mở rộng phạm vi ứng dụng sang các hệ thống hút chân không và xử lý khí áp suất thấp.
Lợi ích khi sử dụng van điện từ Airtac 3V300
- Lưu lượng lớn: Diện tích hiệu quả 25-30mm² giúp xy lanh lớn đạt áp suất đầy đủ nhanh hơn, giảm thời gian chu kỳ máy
- Tiết kiệm năng lượng: Van đôi điện 3V320 chỉ tiêu thụ điện trong thời gian xung ngắn (khoảng 50ms), sau đó giữ nguyên trạng thái mà không cần cấp điện liên tục
- An toàn khi mất điện: Van 3V320 giữ nguyên trạng thái cuối cùng khi mất điện, ngăn ngừa việc kẹp khí nhả tải trọng đột ngột, bảo vệ thiết bị và con người
- Không cần bôi trơn: Van hoạt động không cần dầu bôi trơn, giảm chi phí bảo trì và tránh nhiễm dầu vào hệ thống khí nén
- Độ bền cao: Thân hợp kim nhôm, cấu trúc trượt chính xác, tuổi thọ van dài
- Tiêu chuẩn bảo vệ IP65: Chống bụi và nước, phù hợp cho môi trường công nghiệp khắc nghiệt
- Lắp đặt linh hoạt: Có thể lắp trên đế van tập trung (manifold) để tiết kiệm không gian tủ điện
