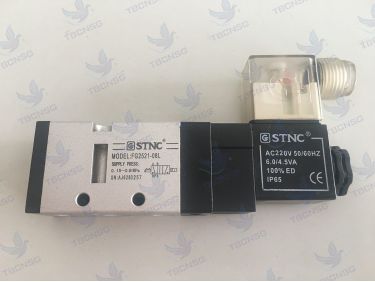

Van điện từ STNC TG2521-06 là dòng van khí nén 5 cửa 2 vị trí (5/2) được thiết kế với cấu trúc một đầu coil điện kích hoạt và hồi vị bằng lò xo, cổng ren 1/8 inch. Đây là lựa chọn phổ biến trong các hệ thống khí nén cỡ nhỏ, dùng để điều khiển xi lanh tác động kép với tần suất làm việc cao, đáp ứng nhanh và độ bền ổn định. Sản phẩm được Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn phân phối chính hãng, sẵn hàng với đầy đủ coil điện theo nhiều mức điện áp khác nhau.
Van điện từ STNC TG2521-06 là gì?
Van điện từ STNC TG2521-06 thuộc nhóm van đảo chiều khí nén, hoạt động theo nguyên lý điều khiển bằng tín hiệu điện từ. Khi coil điện được cấp điện, lực từ sinh ra sẽ dịch chuyển con trượt (spool) bên trong thân van, làm thay đổi đường đi của dòng khí nén từ cổng cấp đến các cổng làm việc. Khi ngắt điện, lò xo bên trong sẽ đẩy con trượt trở về vị trí ban đầu.
Với ký hiệu TG2521-06, sản phẩm được hiểu như sau: TG là dòng van điện từ khí nén của STNC, 25 là kích thước thân van theo tiêu chuẩn hãng, 21 thể hiện kết cấu 5/2 một đầu coil hồi vị lò xo, và 06 là mã kích thước cổng ren 1/8 inch. Cách đọc mã này giúp người dùng dễ dàng lựa chọn đúng chủng loại khi thay thế hoặc lắp mới.
Thông số kỹ thuật của van điện từ STNC TG2521-06
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | STNC TG2521-06 |
| Loại van | Van khí nén 5 cửa 2 vị trí (5/2) |
| Kiểu điều khiển | Điện từ một đầu coil, hồi vị bằng lò xo |
| Kích thước cổng ren | 1/8 inch (mã 06) |
| Môi chất làm việc | Khí nén đã qua xử lý, không dùng khí có dầu chưa lọc |
| Áp suất làm việc | Khoảng 0.15 đến 0.8 MPa |
| Nhiệt độ làm việc | Khoảng -5 đến 60 độ C |
| Vật liệu thân van | Hợp kim nhôm |
| Vật liệu gioăng đệm | Cao su NBR |
| Điện áp coil | DC24V, DC12V, AC220V, AC110V |
| Kiểu kết nối điện | Giắc cắm chuẩn DIN kèm đèn báo |
| Kiểu lắp đặt | Lắp trên đế gom (manifold) hoặc lắp trực tiếp |
| Chức năng chính | Điều khiển xi lanh tác động kép cỡ nhỏ |
Lưu ý: Các thông số trên mang tính tham khảo theo tiêu chuẩn công bố của nhà sản xuất. Tùy theo lô hàng và cấu hình coil, một số chỉ tiêu có thể thay đổi. Quý khách vui lòng liên hệ để được xác nhận thông số chính xác trước khi đặt hàng.

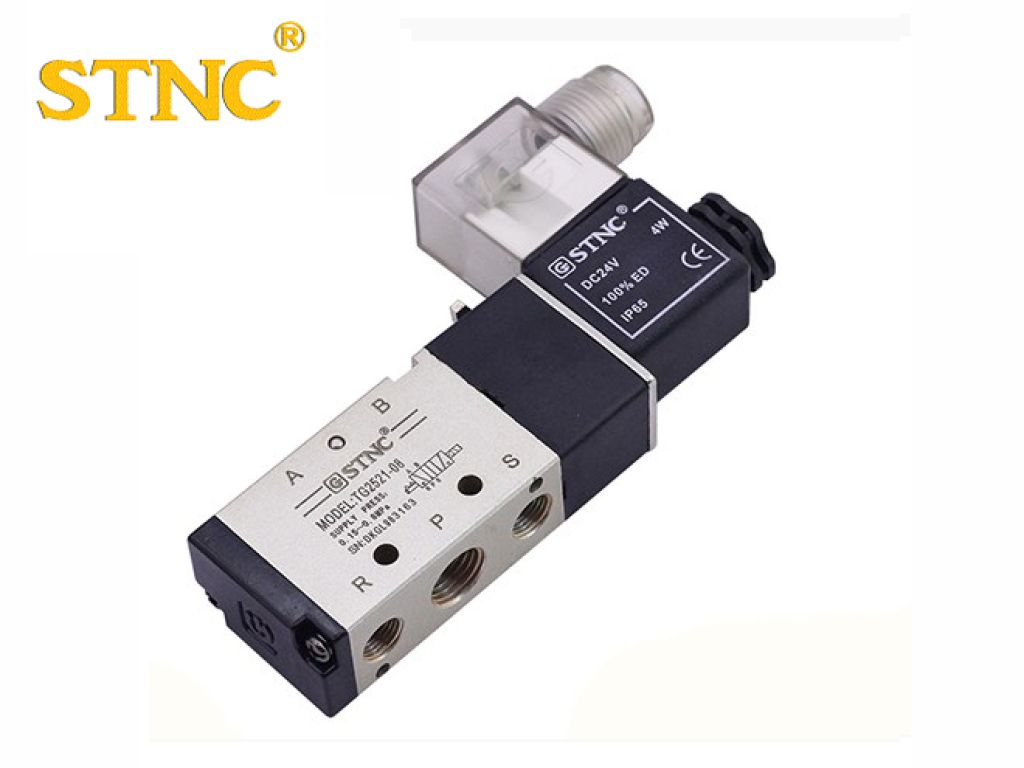

Cấu tạo của van khí nén STNC TG2521-06
Van được cấu tạo từ các bộ phận chính sau:
- Thân van: Chế tạo từ hợp kim nhôm đúc, xử lý bề mặt chống oxy hóa, có 5 cổng kết nối gồm cổng cấp khí, hai cổng xả và hai cổng làm việc.
- Con trượt (spool): Được gia công chính xác cao, di chuyển êm trong lòng thân van, quyết định việc đảo chiều dòng khí.
- Coil điện: Bộ phận sinh từ trường khi có dòng điện đi qua, tạo lực đẩy con trượt sang vị trí làm việc.
- Lò xo hồi vị: Đảm bảo con trượt tự động trở về vị trí ban đầu khi ngắt điện.
- Gioăng đệm và phớt làm kín: Bằng cao su NBR, đảm bảo độ kín khí, hạn chế rò rỉ trong quá trình làm việc.
- Giắc cắm điện: Kiểu DIN có đèn LED báo trạng thái cấp điện, thuận tiện cho việc kiểm tra và bảo trì.
Nguyên lý hoạt động
Ở trạng thái bình thường khi chưa cấp điện, lò xo giữ con trượt ở vị trí ban đầu. Lúc này cổng làm việc thứ nhất được nối với cổng xả, cổng làm việc thứ hai được nối với cổng cấp khí, tương ứng với một chiều chuyển động của xi lanh.
Khi coil điện được cấp điện, lực từ thắng lực lò xo và đẩy con trượt sang vị trí thứ hai, đảo chiều đường đi của dòng khí. Cổng làm việc thứ nhất nhận khí nén từ cổng cấp, trong khi cổng làm việc thứ hai chuyển sang cổng xả. Xi lanh lập tức đổi chiều chuyển động.
Khi ngắt điện, lò xo đẩy con trượt về vị trí ban đầu, xi lanh trở lại trạng thái cũ. Nhờ cơ cấu hồi vị lò xo, van luôn xác định rõ trạng thái an toàn khi mất điện, phù hợp với nhiều dây chuyền yêu cầu độ ổn định cao.
Ưu điểm nổi bật của van điện từ STNC TG2521-06
- Đáp ứng nhanh: Thời gian đóng mở ngắn, phù hợp với hệ thống khí nén cần tần suất hoạt động lớn.
- Kết cấu nhỏ gọn: Kích thước cổng ren 1/8 inch giúp tiết kiệm không gian lắp đặt, phù hợp với xi lanh cỡ nhỏ.
- Tiết kiệm năng lượng: Chỉ tiêu thụ điện khi coil được kích hoạt, phần lớn thời gian van ở trạng thái nghỉ nhờ lò xo.
- Độ kín khí cao: Gioăng NBR kết hợp con trượt gia công chính xác giúp hạn chế thất thoát khí nén.
- Tuổi thọ cao: Thân nhôm chắc chắn, coil chống chịu tốt trong môi trường công nghiệp.
- Dễ thay thế: Coil điện có thể tháo rời, thuận tiện khi cần bảo trì hoặc đổi điện áp sử dụng.
- Lắp đặt linh hoạt: Có thể lắp trên đế gom nhiều van, giúp hệ thống gọn gàng và giảm đường ống.
Ứng dụng của van khí nén 5/2 STNC TG2521-06
Nhờ cấu trúc 5/2 một đầu coil hồi vị lò xo, sản phẩm được dùng rộng rãi trong các hệ thống điều khiển tự động hóa cỡ nhỏ và vừa:
- Điều khiển xi lanh tác động kép trong dây chuyền lắp ráp, đóng gói, dán nhãn.
- Hệ thống kẹp định vị chi tiết trong máy gia công cơ khí.
- Máy ép thủy lực khí nén, máy dập nhỏ, máy cắt tự động.
- Thiết bị y tế, máy thử nghiệm và các cơ cấu chấp hành chính xác.
- Dây chuyền sản xuất thực phẩm, dược phẩm yêu cầu khí nén sạch.
- Hệ thống cửa tự động, robot gắp nhả sản phẩm, băng tải phân loại.
- Máy in, máy đóng gói bao bì, thiết bị đóng mở van khí trong dây chuyền.
Hướng dẫn lắp đặt van điện từ STNC TG2521-06
Để van hoạt động ổn định và đạt tuổi thọ cao, người dùng nên tuân thủ các bước sau:
- Kiểm tra thông số van, điện áp coil và kích thước ren trước khi lắp.
- Vệ sinh đường ống khí, loại bỏ bụi bẩn và mạt kim loại trước khi đấu nối.
- Lắp van đúng chiều mũi tên hoặc ký hiệu cổng trên thân van, đảm bảo cổng cấp P và cổng xả R, S đúng vị trí.
- Dùng băng tan hoặc keo làm kín phù hợp khi siết ren, tránh siết quá lực gây nứt thân van.
- Đấu dây điện đúng điện áp định mức, nối tiếp đất an toàn cho coil điện.
- Lắp thêm bộ lọc khí và bộ điều áp phía trước van để bảo vệ van khỏi tạp chất và áp suất quá cao.
- Chạy thử ở áp suất thấp, quan sát chiều chuyển động của xi lanh và kiểm tra rò rỉ tại các mối nối.
Hướng dẫn bảo trì và xử lý sự cố thường gặp
Bảo trì định kỳ
- Kiểm tra độ kín khí tại các cổng kết nối và gioăng làm kín.
- Vệ sinh hoặc thay bộ lọc khí định kỳ để tránh bụi bẩn lọt vào thân van.
- Kiểm tra dây dẫn và giắc cắm điện, đảm bảo tiếp xúc tốt, không bị oxy hóa.
- Với hệ thống dùng dầu bôi trơn, cần dùng đúng loại dầu khí nén khuyến nghị để tránh trương nở gioăng.
Một số sự cố và cách khắc phục
| Hiện tượng | Nguyên nhân thường gặp | Cách xử lý |
|---|---|---|
| Van không đảo chiều khi cấp điện | Coil không nhận điện, giắc cắm lỏng, điện áp sai | Kiểm tra nguồn, siết lại giắc cắm, đo điện áp coil |
| Xi lanh chuyển động chậm hoặc yếu | Áp suất khí thấp, đường ống hẹp, rò rỉ khí | Tăng áp suất trong giới hạn cho phép, kiểm tra rò rỉ, thay ống phù hợp |
| Van xả khí liên tục tại cổng xả | Gioăng làm kín mòn, con trượt bị kẹt | Thay gioăng hoặc vệ sinh, thay con trượt |
| Coil nóng bất thường | Điện áp không đúng, coil hỏng, tần suất đóng cắt quá cao | Kiểm tra điện áp định mức, thay coil mới |
| Van không hồi vị khi ngắt điện | Lò xo yếu hoặc gãy, con trượt bị kẹt bẩn | Vệ sinh thân van, thay lò xo hoặc thay van |
Phân biệt van điện từ STNC TG2521-06 chính hãng
Trên thị trường hiện có nhiều sản phẩm tương tự về hình thức nhưng chất lượng khác biệt. Để chọn đúng van chính hãng, người dùng nên lưu ý:
- Mã van và logo thương hiệu STNC được in sắc nét, rõ ràng trên thân van và trên coil.
- Thân nhôm đúc chắc chắn, bề mặt xử lý mịn, không có ba via hay lỗi gia công.
- Con trượt di chuyển êm, không có tiếng kêu lạ khi cấp khí thử.
- Coil điện có tem nhãn ghi rõ điện áp, công suất và xuất xứ.
- Phụ kiện đi kèm đầy đủ như giắc cắm, gioăng, đế gom nếu mua theo bộ.
- Mua tại đơn vị phân phối có chính sách bảo hành và hỗ trợ kỹ thuật rõ ràng.
Mua van điện từ STNC TG2521-06 chính hãng ở đâu?
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, van khí nén, đồng hồ nước, đồng hồ áp suất và các thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối van điện từ STNC TG2521-06 cùng nhiều mã van khí nén, van điện từ, phụ kiện khí nén khác với cam kết hàng chính hãng, đầy đủ chứng từ và giá cạnh tranh.
Khi mua hàng tại TBCNSG.com, quý khách được:
- Tư vấn kỹ thuật miễn phí, chọn đúng mã van theo nhu cầu sử dụng.
- Hỗ trợ kiểm tra điện áp coil, kích thước ren và kiểu lắp đặt trước khi giao hàng.
- Giao hàng nhanh trên toàn quốc, đóng gói cẩn thận, đầy đủ phụ kiện.
- Chính sách bảo hành theo tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả khi có lỗi kỹ thuật.
- Đội ngũ kỹ thuật hỗ trợ xử lý sự cố trong quá trình sử dụng.
Quý khách cần báo giá van điện từ STNC TG2521-06 hoặc cần tư vấn chọn van khí nén phù hợp với hệ thống, vui lòng liên hệ:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
- Website: TBCNSG.com
Van điện từ STNC TG2521-06 với kết cấu van khí nén 5/2, một đầu coil điện kích hoạt và hồi vị bằng lò xo, cổng ren 1/8 inch là giải pháp hiệu quả để điều khiển xi lanh tác động kép cỡ nhỏ. Sản phẩm có thiết kế gọn gàng, đáp ứng nhanh, độ kín khí tốt và dễ bảo trì, phù hợp với nhiều hệ thống tự động hóa công nghiệp. Liên hệ ngay TBCNSG.com để được tư vấn và báo giá van điện từ STNC TG2521-06 chính hãng.
