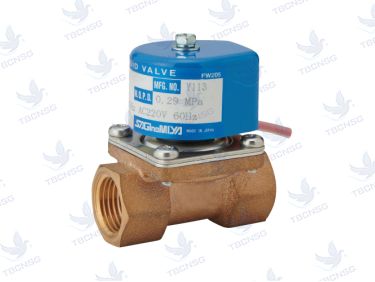

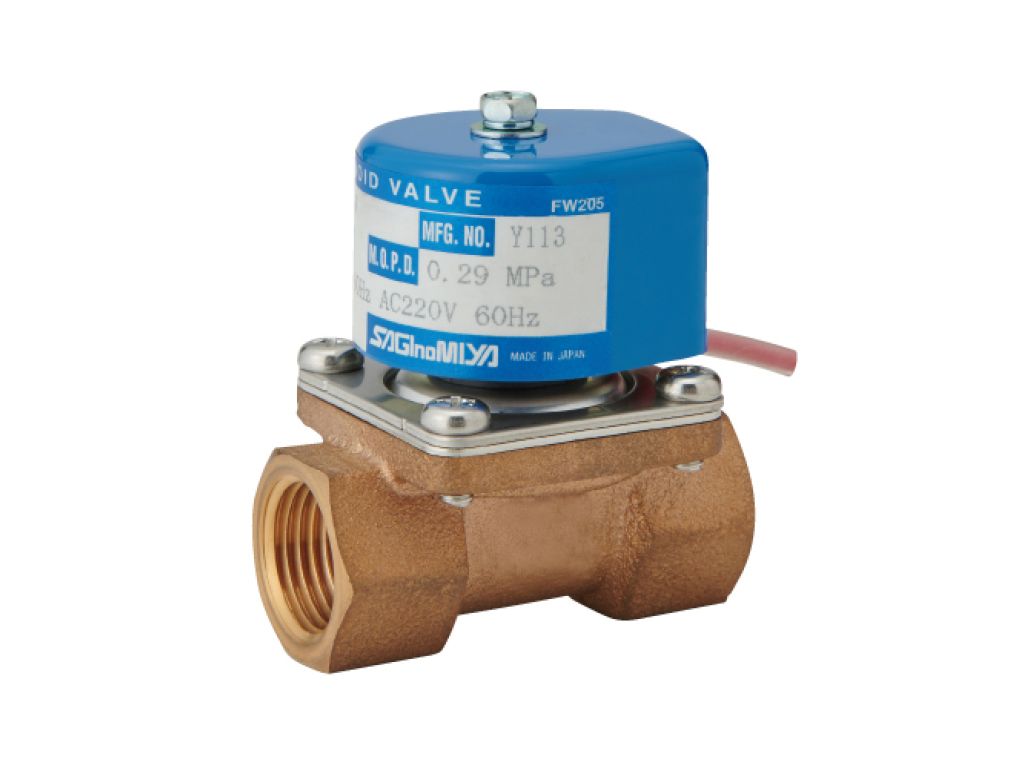

Van điện từ Saginomiya Type HEV - Thân đồng cho nước nóng (0°C đến 95°C)

Giới thiệu tổng quan về Van điện từ Saginomiya Type HEV

Van điện từ Saginomiya Type HEV là dòng van điện từ kích thước nhỏ (Small Solenoid Valves) được thiết kế đặc biệt để kiểm soát dòng chảy của nước trong các hệ thống dân dụng và công nghiệp nhẹ. Với cấu tạo thân bằng đồng (Bronze) chất lượng cao và cơ chế hoạt động bền bỉ, dòng HEV đã trở thành giải pháp tin cậy cho các nhà thầu cơ điện và sản xuất thiết bị nhiệt tại Việt Nam.

Sản phẩm nổi bật với thiết kế nhỏ gọn, khả năng chống nước đạt tiêu chuẩn IP67 (đối với dòng dây dẫn), cho phép hoạt động ổn định trong môi trường có độ ẩm cao hoặc các vị trí lắp đặt khắc nghiệt.

Đặc điểm nổi bật của dòng van Saginomiya HEV

Dựa trên tài liệu kỹ thuật, dòng van HEV sở hữu những ưu điểm vượt trội mà khách hàng B2B và B2C luôn tìm kiếm:

1. Chất liệu thân đồng (Bronze): Thân van được đúc từ đồng giúp tăng khả năng chịu nhiệt, chống ăn mòn hiệu quả khi tiếp xúc liên tục với nước và môi trường vận hành.

2. Linh hoạt trong lắp đặt: Một điểm cộng lớn của Type HEV là có thể lắp đặt trên cả đường ống nằm ngang lẫn đường ống thẳng đứng (Vertical piping), giúp tiết kiệm không gian và đơn giản hóa quá trình thi công.

3. Cơ chế Thường Đóng (Normally Closed): Van luôn ở trạng thái đóng khi không có điện, đảm bảo an toàn cho hệ thống, tránh thất thoát tài nguyên khi xảy ra sự cố mất điện đột ngột.

4. Tiêu chuẩn bảo vệ cao: Cuộn coil kiểu dây dẫn (Lead Wire type) đạt tiêu chuẩn IP67, bảo vệ tuyệt đối linh kiện điện bên trong khỏi sự xâm nhập của bụi bẩn và nước.

Ứng dụng thực tế của sản phẩm

Van điện từ Saginomiya Type HEV được tối ưu hóa cho các ứng dụng liên quan đến nước sạch và hệ thống gia nhiệt, cụ thể bao gồm:

• Nồi hơi (Water boilers): Kiểm soát cấp nước cho các hệ thống nồi hơi công suất vừa và nhỏ.

• Máy nước nóng (Water heaters): Tích hợp trong các hệ thống nước nóng trung tâm hoặc gia đình.

• Bình đun nước điện (Electric water heaters): Ứng dụng trong các thiết bị gia dụng và công nghiệp thực phẩm.

Thông số kỹ thuật chi tiết (Common Specifications)

Để đảm bảo van hoạt động hiệu quả và bền bỉ, quý khách hàng cần lưu ý các thông số vận hành cơ bản sau:

• Nhiệt độ lưu chất (Fluid Temperature): 0 đến 95°C (Lý tưởng cho cả nước lạnh và nước nóng).

• Nhiệt độ môi trường (Ambient temperature): -10 đến 50°C.

• Trạng thái van: Thường đóng (Normally Closed).

• Trọng lượng: Dao động từ 0.24 kg đến 0.27 kg tùy phiên bản.

Cấu trúc mã sản phẩm (Description of Catalog No.)

Việc hiểu rõ mã sản phẩm giúp quý khách đặt hàng chính xác theo nhu cầu kỹ thuật. Cấu trúc mã của Saginomiya HEV như sau: Ví dụ: HEX - 10 04 G K W * A 4 R

• I (Type): Loại van (HEV).

• II (Port Size): Kích thước cổng.

• III (Connection tube O.D): Đường kính ngoài ống kết nối.

• IV (Connection type): Kiểu kết nối.

• V (Pressure class): Cấp áp suất.

• VI (Fluid): Lưu chất sử dụng (W: Water - Nước).

• VII (Coil power supply): Nguồn cấp cho coil.

• VIII (Coil voltage): Điện áp coil.

• IX (Coil Style): Kiểu dáng cuộn coil.

Biểu đồ đặc tính dòng chảy (Flow Characteristics)

Hiệu suất của van được thể hiện qua mối tương quan giữa lưu lượng (Flow rate - L/min) và độ chênh lệch áp suất (Pressure differential - MPa).

• Model 1004GKW (Cv = 1.1): Cho lưu lượng nước lớn hơn ở cùng một mức áp suất so với model 604.

• Model 604GKW (Cv = 0.94): Hoạt động ổn định, chính xác cho các ứng dụng yêu cầu lưu lượng thấp hơn.

Kích thước lắp đặt (Dimensions)

Kích thước nhỏ gọn là ưu thế lớn nhất của dòng HEV, cho phép lắp đặt trong các khoang máy hẹp của bình đun nước:

• Model HEV-604GKW: Chiều rộng thân khoảng 52 mm, chiều cao tổng thể khoảng 67 mm.

• Model HEV-1004GKW: Chiều rộng thân khoảng 60 mm, chiều cao tổng thể khoảng 70 mm.

• Khoảng cách kết nối: Cả hai đều sử dụng ren tiêu chuẩn 2 x Rc 1/2.

Hướng dẫn lựa chọn và lưu ý khi sử dụng

Để sản phẩm đạt tuổi thọ cao nhất, Saginomiya khuyến cáo:

1. Lựa chọn đúng điện áp: Đảm bảo nguồn điện cấp (24V, 100V, 200V hoặc 220V AC) khớp với thông số ghi trên cuộn coil để tránh cháy nổ.

2. Kiểm tra áp suất: Không sử dụng quá mức áp suất làm việc tối đa (0.10 MPa cho bản 604 và 0.29 MPa cho bản 1004).

3. Vệ sinh nguồn nước: Mặc dù van làm bằng đồng bền bỉ, nhưng việc sử dụng nước sạch không chứa tạp chất rắn sẽ giúp màng van và lõi từ không bị kẹt.

Tại sao nên chọn Van điện từ Saginomiya tại cửa hàng chúng tôi?

• Cam kết chính hãng: Toàn bộ thông số kỹ thuật đều khớp với tài liệu từ nhà sản xuất Saginomiya.

• Tư vấn chuyên sâu: Đội ngũ kỹ thuật hỗ trợ đọc mã Catalog chính xác, tránh nhầm lẫn khi đặt hàng.

• Chính sách bảo hành: Hỗ trợ bảo hành theo tiêu chuẩn nhà sản xuất cho tất cả các dòng van HEV.

Van điện từ Saginomiya Type HEV không chỉ là một linh kiện, mà là giải pháp đảm bảo sự an toàn và hiệu quả cho hệ thống nhiệt của bạn.
