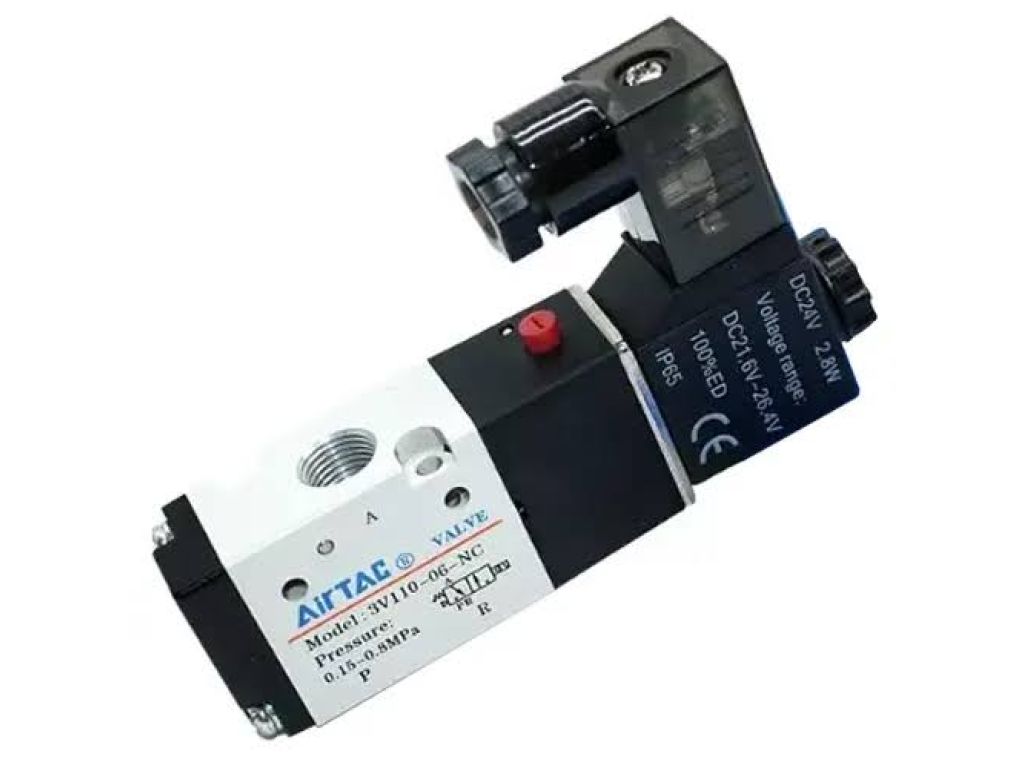

Van Điện Từ Airtac 3V100 (3V110-06 / 3V120-06) - Van Khí Nén 3/2 Way Cổng Ren 1/8 Inch
Van điện từ Airtac 3V100 là dòng van khí nén loại 3 cửa 2 vị trí (3/2 Way) được thiết kế để điều khiển dòng khí nén trong các hệ thống tự động hóa công nghiệp. Sản phẩm có kích thước cổng ren 1/8 inch, cấu trúc kiểu nối ống trực tiếp (Body Ported), phù hợp lắp đặt trong không gian hẹp và yêu cầu độ chính xác cao. Dòng van này bao gồm hai mã phổ biến: 3V110-06 tích hợp 1 cuộn coil điều khiển (coil đơn) và 3V120-06 tích hợp 2 cuộn coil điều khiển (coil đôi) với chức năng ghi nhớ trạng thái.
Van điện từ khí nén Airtac 3V100 là giải pháp thay thế tương đương về chức năng cho dòng van SMC SYJ300, giúp người dùng dễ dàng thay thế hoặc nâng cấp hệ thống hiện hữu mà không cần thay đổi kết cấu đường ống.[reference:0]
Thông Số Kỹ Thuật Van Điện Từ Airtac 3V110-06 và 3V120-06
| Thông số | 3V110-06 (Coil đơn) | 3V120-06 (Coil đôi) |
|---|---|---|
| Loại van | 3 cửa 2 vị trí (3/2 Way) | 3 cửa 2 vị trí (3/2 Way) |
| Kích thước cổng ren | 1/8 inch (PT/Rc) | 1/8 inch (PT/Rc) |
| Cấu trúc | Nối ống trực tiếp (Body Ported) | Nối ống trực tiếp (Body Ported) |
| Chế độ điều khiển | Điện - khí (Solenoid), 1 cuộn coil | Điện - khí (Solenoid), 2 cuộn coil |
| Chế độ dẫn hướng | Nội dẫn hoặc ngoại dẫn | Nội dẫn hoặc ngoại dẫn |
| Diện tích mặt cắt hiệu dụng | 10.2 mm² (Cv = 0.6) | 10.2 mm² (Cv = 0.6) |
| Áp suất làm việc | 0.15 ~ 0.8 MPa (21 ~ 114 psi) | 0.15 ~ 0.8 MPa (21 ~ 114 psi) |
| Áp suất chịu đựng | 1.2 MPa (175 psi) | 1.2 MPa (175 psi) |
| Nhiệt độ làm việc | -20 ~ 70°C | -20 ~ 70°C |
| Vật liệu thân van | Hợp kim nhôm | Hợp kim nhôm |
| Môi chất làm việc | Khí nén (lọc qua màng lọc từ 40μm trở lên) | Khí nén (lọc qua màng lọc từ 40μm trở lên) |
| Bôi trơn | Không cần bôi trơn | Không cần bôi trơn |
| Điện áp tiêu chuẩn | AC110V, AC220V, DC24V (tùy chọn) | AC110V, AC220V, DC24V (tùy chọn) |
| Kiểu kết nối điện | DIN socket hoặc dây dẫn trực tiếp | DIN socket hoặc dây dẫn trực tiếp |
Thông số kỹ thuật chi tiết được tổng hợp từ tài liệu chính hãng Airtac và các nhà phân phối ủy quyền.[reference:1][reference:2]
Tính Năng Nổi Bật Của Van Điện Từ Khí Nén Airtac 3V100
- Chế độ dẫn hướng linh hoạt: Van sử dụng cơ chế dẫn hướng nội hoặc ngoại, cho phép điều chỉnh phù hợp với từng ứng dụng cụ thể.[reference:3]
- Cấu trúc con trượt (Sliding Column): Đảm bảo độ kín khít cao, phản hồi nhạy bén và tuổi thọ dài.[reference:4]
- Chức năng ghi nhớ (Memory Function): Van 3V120-06 với 2 cuộn coil có khả năng ghi nhớ vị trí điều khiển cuối cùng, duy trì trạng thái ngay cả khi mất điện.[reference:5]
- Không cần bôi trơn: Thiết kế không yêu cầu dầu bôi trơn, giảm chi phí bảo trì và ngăn ngừa ô nhiễm khí nén.[reference:6]
- Lỗ khoan gia công đặc biệt: Giảm ma sát, áp suất khởi động thấp và kéo dài tuổi thọ sử dụng.[reference:7]
- Kết cấu nhỏ gọn: Kích thước tối đa chỉ 45 x 25 x 30 mm (đối với mã 3V100-06), trọng lượng dưới 100 gram, tiết kiệm không gian lắp đặt.[reference:8]
- Khả năng tích hợp valve group: Có thể lắp ghép với đế (base) để tạo thành cụm van tích hợp, tiết kiệm diện tích và đơn giản hóa hệ thống đường ống.[reference:9]
Ứng Dụng Thực Tế Của Van Điện Từ Airtac 3V110-06 và 3V120-06
Van điện từ khí nén Airtac 3V100 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng điều khiển chính xác và độ bền cao:
- Điều khiển xi lanh khí nén (xi lanh tác động đơn) trong dây chuyền sản xuất tự động.
- Hệ thống điều khiển khí nén trong máy đóng gói, máy in, máy dệt.
- Thiết bị tự động hóa trong ngành điện tử, lắp ráp linh kiện.
- Hệ thống phân phối khí nén trong nhà máy, xưởng sản xuất.
- Van điều khiển trong các thiết bị y tế, thực phẩm (với khí nén sạch).
Hướng Dẫn Chọn Mã Van Điện Từ Airtac 3V100 Phù Hợp
Khi lựa chọn van điện từ Airtac 3V100, cần xác định rõ các yếu tố sau:
- Mã 3V110-06 (Coil đơn): Phù hợp cho ứng dụng yêu cầu điều khiển bật/tắt đơn giản, tiết kiệm chi phí. Van chuyển trạng thái khi có tín hiệu điện và trở về vị trí ban đầu khi mất điện (đối với loại thường đóng) hoặc ngược lại (loại thường mở).
- Mã 3V120-06 (Coil đôi): Phù hợp cho ứng dụng cần duy trì trạng thái van ngay cả khi mất điện, nhờ chức năng ghi nhớ. Van chỉ chuyển trạng thái khi cuộn coil tương ứng được kích hoạt.
- Điện áp cuộn coil: Chọn điện áp phù hợp với nguồn cấp thực tế (AC110V, AC220V, DC24V).
- Kiểu ren: Xác định ren PT, Rc hoặc NPT để đảm bảo kết nối chính xác với đường ống.
- Chế độ dẫn hướng: Nội dẫn (internal pilot) cho áp suất làm việc ổn định; ngoại dẫn (external pilot) cho áp suất thấp hoặc chân không.
Quý khách có thể tham khảo catalog chính hãng để biết thêm chi tiết về các tùy chọn mã sản phẩm.[reference:10]
Mua Van Điện Từ Airtac 3V100 Chính Hãng Tại TBCNSG.com
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi cam kết mang đến sản phẩm van điện từ Airtac 3V100 chính hãng, đầy đủ chứng từ và bảo hành theo tiêu chuẩn nhà sản xuất.
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
Quý khách hàng có nhu cầu tư vấn kỹ thuật, báo giá hoặc đặt mua van điện từ Airtac 3V110-06, 3V120-06, vui lòng liên hệ hotline 09 1800 6799 hoặc gửi email đến [email protected] để được hỗ trợ nhanh chóng.
