Trong các hệ thống điều khiển tự động hóa công nghiệp, van điện từ khí nén đóng vai trò là "bộ não" điều hướng dòng khí nén để vận hành các cơ cấu chấp hành như xi lanh, van bướm, van bi. Đối với các ứng dụng yêu cầu độ chính xác cao và thời gian đáp ứng nhanh, giải pháp tối ưu là sử dụng van điện từ thiết kế chân đế theo tiêu chuẩn NAMUR, gắn trực tiếp lên thân xi lanh quay (Rotary Actuator) mà không cần qua hệ thống ống dẫn trung gian.

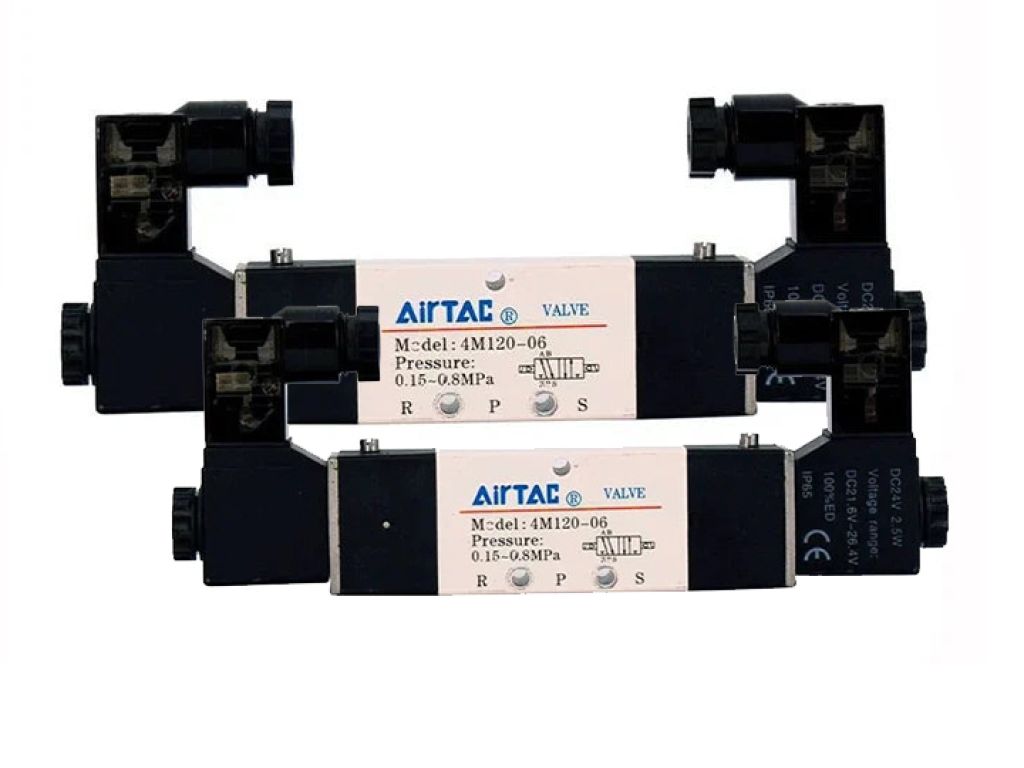

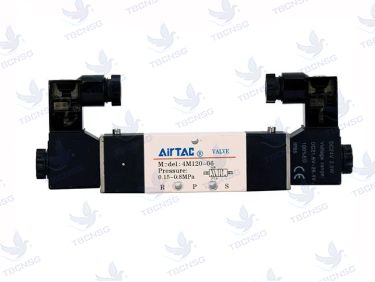

Van điện từ Airtac 4M100 (bao gồm các mã phổ biến 4M110-06 và 4M120-06) chính là dòng sản phẩm đáp ứng hoàn hảo yêu cầu đó. Với thiết kế nhỏ gọn, cổng ren khí 1/8 inch và khả năng tương thích hoàn toàn với tiêu chuẩn giao diện NAMUR VDI/VDE 3845, sản phẩm mang đến giải pháp điều khiển khí nén hiệu quả, tiết kiệm không gian và giảm thiểu rủi ro rò rỉ cho mọi hệ thống van công nghiệp.
Thông Số Kỹ Thuật Van Điện Từ Airtac 4M100
Dòng van điện từ Airtac 4M100 được thiết kế với cấu trúc 5 cửa 2 vị trí (5/2 way), hoạt động theo nguyên lý điều khiển trực tiếp (internal pilot). Dưới đây là bảng thông số kỹ thuật chi tiết cho hai mã sản phẩm chính:
| Thông số | 4M110-06 | 4M120-06 |
|---|---|---|
| Kiểu van | 5 cửa 2 vị trí, tác động đơn (Single Solenoid) | 5 cửa 2 vị trí, tác động kép (Double Solenoid) |
| Cổng kết nối khí | Ren 1/8 inch (PT1/8) | Ren 1/8 inch (PT1/8) |
| Lưu lượng hiệu dụng (Cv) | 10.2 mm² (Cv ≈ 0.6) | 10.2 mm² (Cv ≈ 0.6) |
| Áp suất làm việc | 0.15 ~ 0.8 MPa (21 ~ 114 psi) | 0.15 ~ 0.8 MPa (21 ~ 114 psi) |
| Áp suất chịu đựng | 1.2 MPa (175 psi) | 1.2 MPa (175 psi) |
| Nhiệt độ làm việc | -20°C ~ 70°C | -20°C ~ 70°C |
| Vật liệu thân van | Hợp kim nhôm | Hợp kim nhôm |
| Chế độ bôi trơn | Không cần bôi trơn (No lubrication required) | Không cần bôi trơn (No lubrication required) |
| Điện áp tiêu chuẩn | AC220V, AC110V, DC24V, DC12V | AC220V, AC110V, DC24V, DC12V |
| Tiêu thụ điện năng | 3.5VA (AC) / 2.8W (DC24V) / 2.5W (DC12V) | 3.5VA (AC) / 2.8W (DC24V) / 2.5W (DC12V) |
| Cấp bảo vệ | IP65 (DIN40050) | IP65 (DIN40050) |
| Kiểu kết nối điện | Giắc DIN hoặc dây dẫn | Giắc DIN hoặc dây dẫn |
| Trọng lượng | 120g | 175g |
Lưu ý: Van điện từ Airtac 4M100 sử dụng khí nén đã được lọc qua phần tử lọc 40µm hoặc mịn hơn để đảm bảo độ bền và hiệu suất hoạt động.
Nguyên Lý Hoạt Động và Tiêu Chuẩn NAMUR
Tiêu chuẩn NAMUR (VDI/VDE 3845) quy định giao diện lắp đặt giữa van điện từ và cơ cấu chấp hành khí nén dạng quay (rotary actuator). Khoảng cách giữa tâm hai cổng khí dưới đáy van là 21.5mm, cho phép van được bắt vít cố định trực tiếp lên bề mặt thân xi lanh quay mà không cần bất kỳ phụ kiện chuyển đổi hay ống dẫn trung gian nào.
Nguyên lý hoạt động cụ thể:
- Van 4M110-06 (tác động đơn): Sử dụng lực đàn hồi của lò xo hồi vị. Khi cuộn coil được cấp điện, van chuyển sang trạng thái cấp khí nén vào khoang xi lanh để xoay trục actuator. Khi mất điện, lò xo đẩy van trở về vị trí ban đầu (Fail-Safe), xả khí từ khoang xi lanh ra ngoài và đưa actuator về vị trí an toàn. Phù hợp cho các ứng dụng yêu cầu van bướm hoặc van bi phải đóng/mở tự động khi mất nguồn điện.
- Van 4M120-06 (tác động kép): Không sử dụng lò xo hồi vị, van có chức năng nhớ trạng thái (memory function). Khi cuộn coil thứ nhất được cấp điện, van cấp khí nén vào một khoang xi lanh và xả khí từ khoang còn lại. Khi cuộn coil thứ hai được cấp điện, quá trình đảo chiều diễn ra. Van giữ nguyên vị trí hiện tại ngay cả khi mất điện, rất phù hợp cho các quy trình cần duy trì trạng thái van trong thời gian dài hoặc khi có sự cố nguồn điện tạm thời.
Nhờ thiết kế chân đế NAMUR, van điện từ Airtac 4M100 loại bỏ hoàn toàn hiện tượng "trễ thể tích chết" (Dead Volume Lag) – nguyên nhân gây chậm trễ trong các hệ thống điều khiển từ xa. Khí nén được đưa trực tiếp từ van vào khoang xi lanh với thời gian đáp ứng cực nhanh, dưới 0.05 giây, đảm bảo độ chính xác tuyệt đối cho quá trình điều khiển van công nghiệp.
Ưu Điểm Vượt Trội Của Van Điện Từ Airtac 4M100
- Lắp đặt trực tiếp, tiết kiệm không gian: Thiết kế chân đế NAMUR cho phép bắt vít cố định van trực tiếp lên thân xi lanh quay mà không cần ống dẫn khí trung gian, giảm thiểu tối đa không gian lắp đặt trong tủ điện hoặc trên hệ thống đường ống.
- Giảm thiểu rủi ro rò rỉ khí nén: Việc loại bỏ các đoạn ống mềm và khớp nối trung gian giúp giảm đáng kể số điểm kết nối, từ đó giảm nguy cơ rò rỉ khí nén – nguyên nhân chính gây thất thoát năng lượng và giảm hiệu suất hệ thống.
- Thời gian đáp ứng cực nhanh: Thiết kế van trực tiếp trên actuator giúp khí nén đi từ van vào khoang xi lanh với quãng đường ngắn nhất, thời gian kích hoạt dưới 0.05 giây, đảm bảo van bướm hoặc van bi đóng/mở tức thời theo yêu cầu.
- Hoạt động không cần bôi trơn: Van được chế tạo với công nghệ xử lý lỗ khoan bên trong đặc biệt, giảm ma sát và cho phép hoạt động ổn định mà không cần dầu bôi trơn, giúp tiết kiệm chi phí bảo trì và thân thiện với môi trường.
- Độ bền cao, tuổi thọ dài: Thân van bằng hợp kim nhôm với cấp bảo vệ IP65 (chống bụi và chống tia nước), phù hợp cho môi trường công nghiệp khắc nghiệt như nhà máy thực phẩm, hóa chất, hoặc ngoài trời.
- Nút nhấn vận hành thủ công (Manual Override): Trang bị sẵn nút nhấn thủ công trên thân van, thuận tiện cho việc kiểm tra, căn chỉnh và vận hành hệ thống trong giai đoạn chạy thử hoặc khi mất điện.
- Đa dạng điện áp: Van tương thích với nhiều mức điện áp tiêu chuẩn (AC220V, AC110V, DC24V, DC12V), dễ dàng tích hợp vào mọi hệ thống điều khiển PLC hiện có.
Ứng Dụng Thực Tế Của Van Điện Từ Airtac 4M100
Van điện từ Airtac 4M100 (4M110-06 / 4M120-06) được ứng dụng rộng rãi trong các hệ thống điều khiển tự động hóa công nghiệp, đặc biệt là các ứng dụng điều khiển van bướm khí nén và van bi khí nén. Cụ thể:
- Hệ thống xử lý nước và nước thải: Điều khiển van bướm khí nén trong các trạm bơm, nhà máy xử lý nước cấp và nước thải, hệ thống tưới tiêu tự động.
- Ngành thực phẩm và đồ uống: Điều khiển van bi khí nén trong dây chuyền sản xuất bia, nước giải khát, sữa, chế biến thực phẩm – nơi yêu cầu vệ sinh cao và van phải đóng/mở chính xác.
- Ngành hóa chất và dầu khí: Điều khiển van bướm, van bi trong hệ thống đường ống dẫn hóa chất, khí đốt, với yêu cầu an toàn nghiêm ngặt (van 4M110-06 với chức năng Fail-Safe đặc biệt quan trọng).
- Hệ thống HVAC và điều hòa không khí: Điều khiển van gió, van nước trong các tòa nhà cao tầng, nhà máy sản xuất.
- Ngành sản xuất giấy và bột giấy: Điều khiển van trong dây chuyền sản xuất với môi trường ẩm ướt, nhiệt độ cao.
- Hệ thống khí nén trong nhà máy sản xuất: Điều khiển xi lanh khí nén, van định hướng trong các dây chuyền lắp ráp tự động.
Hướng Dẫn Lắp Đặt Van Điện Từ Airtac 4M100
Việc lắp đặt van điện từ Airtac 4M100 theo tiêu chuẩn NAMUR được thực hiện theo các bước sau:
- Bước 1 – Kiểm tra bề mặt gá: Đảm bảo bề mặt gá trên thân xi lanh quay (Rotary Actuator) sạch sẽ, không có ba via, dầu mỡ hay vật lạ. Kiểm tra gioăng làm kín (O-ring) trên mặt đế van còn nguyên vẹn.
- Bước 2 – Định vị van: Đặt van lên bề mặt gá sao cho các cổng khí trên đế van trùng khớp với các lỗ khí trên actuator theo đúng tiêu chuẩn NAMUR (khoảng cách tâm 21.5mm).
- Bước 3 – Bắt vít cố định: Sử dụng 2 vít M4 (hoặc M5 tùy theo actuator) để bắt cố định van lên bề mặt gá. Siết vít đều tay theo hình chữ X để đảm bảo lực nén đều, tránh cong vênh thân van.
- Bước 4 – Kết nối khí nén: Kết nối nguồn khí nén cấp vào cổng P (cổng vào) của van. Kết nối các cổng A và B đến các khoang xi lanh tương ứng. Các cổng xả R và S có thể gắn thêm ống xả hoặc bộ giảm thanh nếu cần.
- Bước 5 – Kết nối điện: Đấu dây điện vào giắc DIN hoặc dây dẫn theo đúng sơ đồ: dây nguồn, dây mass và dây tín hiệu điều khiển. Đảm bảo điện áp cấp đúng với thông số trên nhãn van.
- Bước 6 – Kiểm tra hoạt động: Cấp khí nén và điện, sử dụng nút nhấn Manual Override để kiểm tra chiều xoay của actuator trước khi đưa vào vận hành tự động.
Bảo Trì và Bảo Dưỡng Van Điện Từ Airtac 4M100
Để van điện từ Airtac 4M100 luôn hoạt động ổn định và bền bỉ, cần thực hiện các biện pháp bảo trì định kỳ sau:
- Kiểm tra nguồn khí nén: Đảm bảo khí nén cấp vào van được lọc sạch qua bộ lọc 40µm và không có nước ngưng tụ. Nước và tạp chất là nguyên nhân hàng đầu gây kẹt trục van và hỏng gioăng làm kín.
- Vệ sinh bề mặt van: Lau chùi bụi bẩn trên thân van và cuộn coil định kỳ. Không sử dụng dung môi mạnh có thể làm hỏng lớp sơn hoặc nhựa cách điện.
- Kiểm tra kết nối điện: Định kỳ kiểm tra độ siết chặt của giắc cắm DIN, đảm bảo không có hiện tượng oxy hóa hoặc lỏng kết nối gây mất tín hiệu điều khiển.
- Kiểm tra rò rỉ khí nén: Sử dụng dung dịch xà phòng để kiểm tra các mối nối và gioăng làm kín. Nếu phát hiện rò rỉ, cần thay thế gioăng ngay để tránh thất thoát khí nén và giảm hiệu suất hệ thống.
- Thay thế cuộn coil khi cần thiết: Cuộn coil là bộ phận dễ hỏng nhất sau thời gian dài sử dụng. Khi phát hiện cuộn coil bị nóng bất thường, phồng rộp hoặc không còn từ tính, cần thay thế bằng cuộn coil chính hãng Airtac cùng điện áp.
So Sánh Van Điện Từ Airtac 4M100 Với Các Dòng Van Khác
| Tiêu chí | Van Airtac 4M100 (NAMUR) | Van điện từ thông thường (gắn rời) |
|---|---|---|
| Kiểu lắp đặt | Gắn trực tiếp lên actuator qua đế NAMUR | Gắn trên tủ điện hoặc giá đỡ, kết nối qua ống dẫn |
| Thời gian đáp ứng | Dưới 0.05 giây (nhờ loại bỏ ống dẫn trung gian) | Chậm hơn do phải nạp khí qua ống dẫn dài |
| Rủi ro rò rỉ | Rất thấp (ít điểm kết nối) | Cao hơn (nhiều khớp nối và ống mềm) |
| Không gian lắp đặt | Nhỏ gọn, tiết kiệm diện tích | Chiếm nhiều không gian cho ống dẫn và giá đỡ |
| Chi phí lắp đặt | Thấp (không cần ống, khớp nối, giá đỡ) | Cao hơn (cần thêm vật tư phụ kiện) |
| Ứng dụng điển hình | Van bướm, van bi khí nén trong nhà máy | Xi lanh khí nén đơn giản, ít yêu cầu chính xác |
Mua Van Điện Từ Airtac 4M100 Chính Hãng Tại TBCNSG.com
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) là đơn vị cung cấp van điện từ Airtac 4M100 (4M110-06 / 4M120-06) chính hãng, với đầy đủ chứng từ CO/CQ và chế độ bảo hành uy tín. Chúng tôi cam kết:
- Sản phẩm 100% chính hãng Airtac, nhập khẩu trực tiếp.
- Giá cạnh tranh, chiết khấu cao cho đại lý và dự án.
- Hỗ trợ kỹ thuật tư vấn chọn van phù hợp với từng ứng dụng cụ thể.
- Giao hàng nhanh trên toàn quốc, hỗ trợ lắp đặt và bảo trì.
- Bảo hành chính hãng theo tiêu chuẩn nhà sản xuất.
Quý khách có nhu cầu báo giá van điện từ Airtac 4M100 hoặc cần tư vấn kỹ thuật, vui lòng liên hệ:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Điện Thoại: 09 1800 6799
Email: [email protected]
Website: TBCNSG.com
Câu Hỏi Thường Gặp Về Van Điện Từ Airtac 4M100
Van điện từ Airtac 4M110-06 và 4M120-06 khác nhau như thế nào?
4M110-06 là van tác động đơn (Single Solenoid) có lò xo hồi vị, tự động trở về vị trí ban đầu khi mất điện (Fail-Safe). 4M120-06 là van tác động kép (Double Solenoid) không có lò xo, giữ nguyên vị trí khi mất điện (Memory Function). Cả hai đều có cổng ren 1/8 inch và tương thích tiêu chuẩn NAMUR.
Van điện từ Airtac 4M100 có cần dầu bôi trơn không?
Không. Van được thiết kế với công nghệ xử lý lỗ khoan đặc biệt giúp giảm ma sát, cho phép hoạt động ổn định mà không cần dầu bôi trơn. Tuy nhiên, khí nén cấp vào van bắt buộc phải được lọc qua bộ lọc 40µm để loại bỏ tạp chất và nước ngưng.
Van điện từ Airtac 4M100 có thể lắp trên những loại actuator nào?
Van tương thích với tất cả các loại xi lanh quay (Rotary Actuator) có giao diện NAMUR VDI/VDE 3845, bao gồm actuator tác động đơn và tác động kép, thường được sử dụng để điều khiển van bướm khí nén và van bi khí nén.
Thời gian đáp ứng của van điện từ Airtac 4M100 là bao lâu?
Thời gian kích hoạt của van dưới 0.05 giây, nhờ thiết kế gắn trực tiếp lên actuator giúp loại bỏ hoàn toàn độ trễ do thể tích ống dẫn trung gian.
Có thể sử dụng van điện từ Airtac 4M100 cho hệ thống khí nén áp suất cao không?
Van hoạt động tốt trong dải áp suất 0.15 ~ 0.8 MPa (21 ~ 114 psi). Áp suất chịu đựng tối đa là 1.2 MPa (175 psi). Không nên sử dụng van vượt quá áp suất chịu đựng để tránh hư hỏng thân van và gioăng làm kín.
