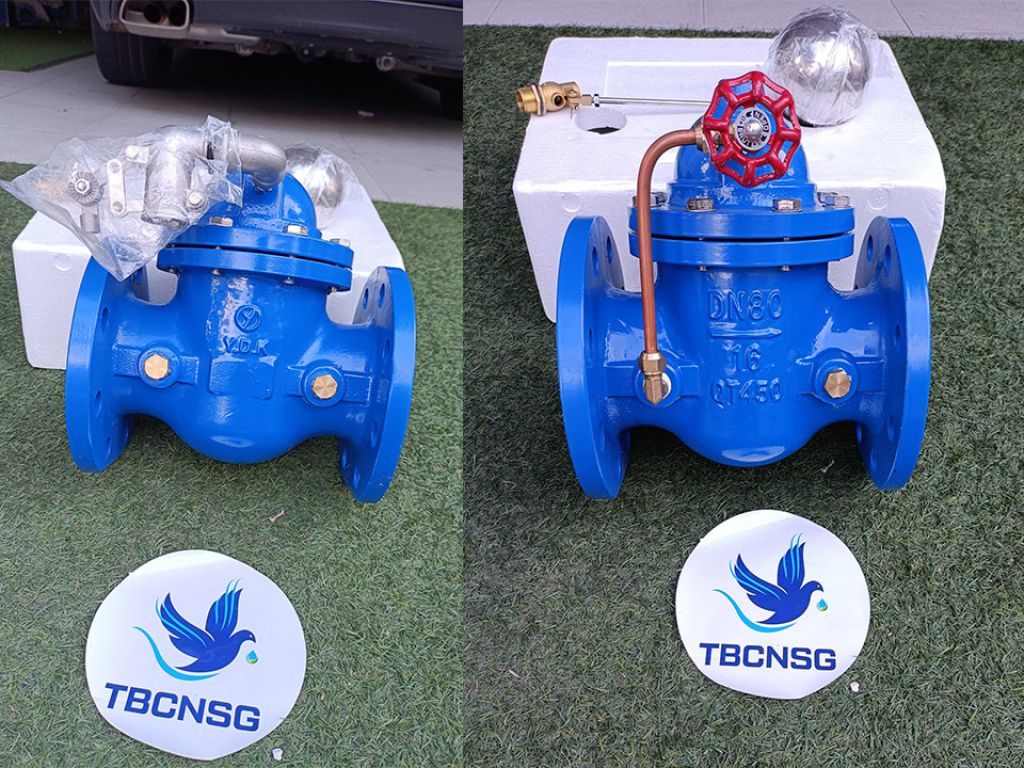

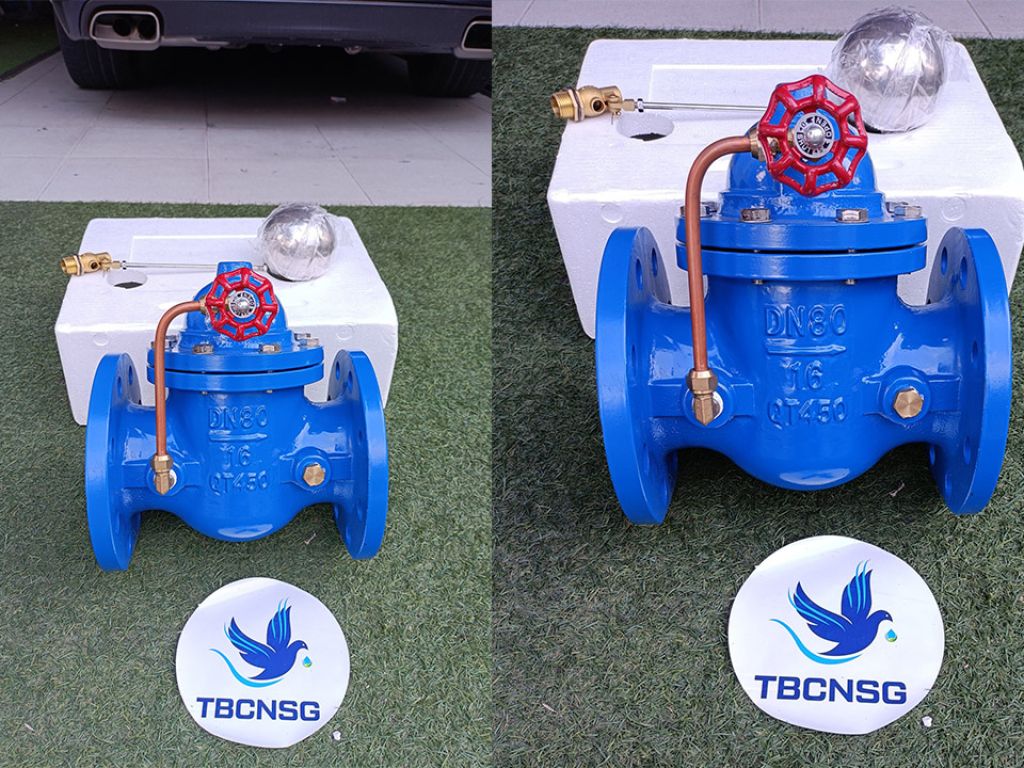

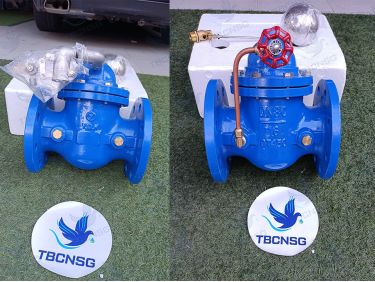

Van Phao Thủy Lực YDK KCV100 Mặt Bích

1. Tổng quan van phao thủy lực YDK KCV100 mặt bích Hàn Quốc

Van phao thủy lực YDK KCV100 (người dùng thường gõ nhầm thành KVC100) là dòng van điều khiển mực nước tự động dạng màng ngăn, hoạt động gián tiếp thông qua cụm van phụ (Pilot Valve). Sản phẩm được sản xuất bởi thương hiệu Y.D.K (Hàn Quốc) – đơn vị có bề dày kinh nghiệm trong lĩnh vực van điều khiển thủy lực phục vụ hệ thống cấp nước, PCCC và xử lý nước công nghiệp.

Theo catalog chính thức của nhà sản xuất, mã chuẩn của dòng van phao thủy lực này là KCV100. Ký hiệu KVC100 chỉ là cách gõ sai phổ biến trên các công cụ tìm kiếm, không tồn tại trong tài liệu kỹ thuật của hãng. Việc xác định đúng mã giúp kỹ sư MEP và nhà thầu tra cứu đúng thông số, đúng bản vẽ và đúng chứng chỉ CO/CQ khi nghiệm thu.

Vai trò của van trong hệ thống cấp nước

• Kiểm soát chính xác mực nước trong bể chứa ngầm, bể mái tòa nhà, hồ chứa nước PCCC và bể chứa của trạm bơm.
• Chống tràn nước khi bể đầy và chống cạn khi bể xuống mức thấp, tự động đóng mở theo phao inox thả trong bể.
• Triệt tiêu hiện tượng búa nước (Water Hammer) nhờ cơ chế đóng mở từ từ qua van kim điều chỉnh tốc độ.
• Duy trì áp lực ổn định trên đường ống danh nghĩa DN50 đến DN300, đáp ứng yêu cầu vận hành ở áp lực PN10 và PN16.

Ưu điểm của kiểu kết nối mặt bích

• Đảm bảo độ kín khít cao trên đường ống có áp lực làm việc lớn, hạn chế rò rỉ tại vị trí kết nối.
• Chịu được rung lắc và ứng suất đường ống tốt hơn so với kiểu ren, phù hợp lắp đặt trên tuyến ống cấp nước chính của tòa nhà.
• Dễ tháo lắp, bảo trì cụm pilot và màng ngăn mà không cần cắt đường ống.
• Tương thích với tiêu chuẩn bích phổ biến tại Việt Nam: JIS 10K và BS4504 PN16.

Tham khảo thêm các dòng sản phẩm cùng thương hiệu tại danh mục van công nghiệp YDK Hàn Quốc và nhóm van điều khiển thủy lực.

2. Thông số kỹ thuật chi tiết van phao thủy lực YDK KCV100

2.1. Bảng tổng hợp thông số từ nhà sản xuất YDK

2.2. Bảng bóc tách kích thước mặt bích phục vụ Shopdrawing

Bảng dưới đây tổng hợp chiều dài mặt bích L và đường kính ngoài mặt bích theo tiêu chuẩn JIS 10K, giúp kỹ sư thiết kế đưa trực tiếp vào bản vẽ Shopdrawing MEP mà không cần tra cứu thêm.

Ghi chú: Kích thước có thể sai lệch nhỏ tùy lô sản xuất và tiêu chuẩn bích lựa chọn (JIS 10K hoặc BS PN16). Quý khách nên yêu cầu bản vẽ bóc tách chính thức từ nhà cung cấp trước khi chốt Shopdrawing.

3. Cấu tạo & Nguyên lý hoạt động của van phao YDK KCV100

3.1. Cấu tạo chi tiết 16 thành phần

Cấu tạo van phao thủy lực YDK KCV100 được chia thành bốn nhóm chức năng chính:

• Thân van chính (Body & Bonnet): Gang cầu GGG50 chịu áp lực cao, phủ Epoxy tĩnh điện chống ăn mòn. Đây là bộ phận chịu toàn bộ áp lực đường ống và định hướng dòng chảy.
• Khoang điều khiển màng (Control Chamber): Chứa màng ngăn EPDM gia cường vải bố và lò xo hồi vị inox SS304. Khoang này là nơi diễn ra quá trình tích áp và xả áp quyết định trạng thái đóng mở của van chính.
• Cụm điều khiển Pilot: Gồm van cầu cô lập inox SS304, van kim (Needle Valve) inox SS304 dùng điều chỉnh tốc độ đóng mở, và van phao nhỏ inox SS304 thả trong bể chứa.
• Đế van (Seat) & gioăng làm kín (Sealing): Đế gang cầu gia công chính xác kết hợp gioăng EPDM, đảm bảo chống rò rỉ tuyệt đối khi van đóng kín.

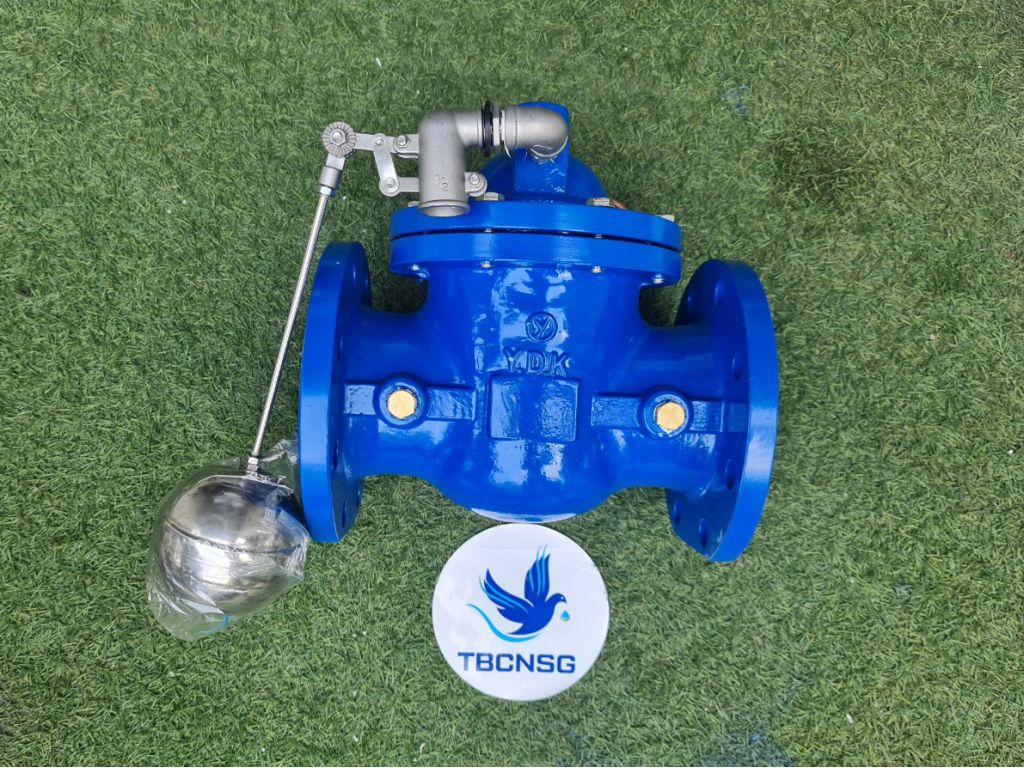

Ngoài ra, cụm phao cơ gồm bóng phao inox SS304, cần phao, ty liên kết và giá đỡ được gắn cố định vào thành bể. Toàn bộ phụ kiện tiếp xúc nước đều là inox 304 hoặc EPDM, đảm bảo không hoen gỉ trong môi trường ẩm ướt đặc trưng của bể ngầm và bể mái.

3.2. Nguyên lý vận hành thủy lực chống búa nước

Van phao thủy lực YDK KCV100 không đóng mở trực tiếp bằng lực phao như van phao cơ thông thường. Thay vào đó, phao chỉ điều khiển một van pilot nhỏ, van pilot này lại điều khiển áp lực trong khoang màng, từ đó đóng mở van chính. Cơ chế gián tiếp này cho phép van làm việc nhẹ nhàng ở áp lực lên đến 16 bar.

Quá trình mở cấp nước (mực nước trong bể giảm):

• Bóng phao hạ xuống theo mực nước.
• Van phao pilot mở ra, xả áp lực trong khoang trên màng ngăn ra ngoài.
• Áp lực dòng chảy đầu vào thắng lực lò xo, đẩy màng EPDM lên.
• Van chính mở, nước cấp vào bể một cách êm ái theo tốc độ đã cài đặt tại van kim.

Quá trình đóng kín (mực nước trong bể đạt mức đầy):

• Bóng phao dâng lên theo mực nước.
• Van phao pilot đóng lại, nước từ phía đầu vào được nạp tích áp vào khoang trên màng ngăn.
• Áp lực khoang trên màng kết hợp lò xo ép màng ngăn và đĩa van nén chặt vào ghế van.
• Van đóng ngắt từ từ, triệt tiêu hiện tượng sụt áp đột ngột và rung va đường ống.

Chính cơ chế đóng mở từ từ này là lý do van phao thủy lực YDK được ưu tiên lựa chọn cho các tuyến ống cấp nước có lưu lượng lớn, nơi hiện tượng búa nước trong đường ống có thể gây nứt vỡ ống, hỏng gioăng và phá vỡ kết cấu bể chứa.

4. Lý do chọn van phao thủy lực YDK KCV100 cho dự án

• Vận hành chính xác ở áp lực cao: Cơ chế màng gián tiếp giúp van hoạt động nhẹ nhàng ở áp lực lên tới 16 bar, điều mà van phao cơ trực tiếp không đáp ứng được do lực phao không đủ thắng áp lực dòng chảy.
• Chống ăn mòn và độ bền vượt trội: Thân và đĩa gang cầu GGG50 phủ Epoxy tĩnh điện dày dặn, kết hợp cụm phụ kiện inox SS304 chống hoen gỉ trong môi trường ẩm ướt của bể chứa và trạm bơm.
• Dễ dàng điều chỉnh tốc độ đóng mở: Chỉ cần thao tác siết hoặc mở van kim trên đường ống pilot là có thể cài đặt thời gian đóng van, phù hợp với từng điều kiện thủy lực của công trình.
• Giảm chi phí bảo trì: Cụm pilot và màng ngăn có thể tháo kiểm tra, thay thế độc lập mà không cần tháo van chính khỏi đường ống.
• Đáp ứng hồ sơ nghiệm thu: Sản phẩm nhập khẩu nguyên chiếc từ Hàn Quốc, có đầy đủ CO, CQ và tài liệu kỹ thuật phục vụ công tác nghiệm thu công trình PCCC và cấp nước.

5. Hướng dẫn lắp đặt & Hiệu chỉnh van YDK KCV100 chuẩn kỹ thuật

5.1. Sơ đồ và các bước lắp đặt chuẩn MEP

Thứ tự lắp đặt tiêu chuẩn trên tuyến ống: Van cổng (hoặc van bi) → Van Y-lọc → Van phao thủy lực YDK KCV100 → Bể chứa. Cụm phao cơ inox được thả trong bể, kết nối với van chính bằng ống pilot.

• Bước 1 – Xả rửa đường ống: Mở van xả cuối tuyến để xả sạch cặn bẩn, gỉ sắt và vật liệu hàn còn sót lại trước khi kết nối mặt bích. Cặn bẩn là nguyên nhân hàng đầu làm tắc van kim và van pilot.
• Bước 2 – Lắp van Y-lọc: Bắt buộc lắp van Y-lọc mặt bích YDK phía trước van phao chính để ngăn rác và cặn bẩn làm tắc cụm van kim/pilot. Đây là yêu cầu kỹ thuật quan trọng, ảnh hưởng trực tiếp đến khả năng nghiệm thu công trình.
• Bước 3 – Cố định cụm phao: Bắt cố định giá đỡ và cụm phao cơ inox vào vị trí thành bể ngầm hoặc bể mái, đảm bảo phao di chuyển tự do, không chạm đáy bể và không vướng đường ống hút.
• Bước 4 – Định vị van chính: Lắp van chính theo chiều mũi tên chỉ hướng dòng chảy in trên thân van. Siết bu lông mặt bích theo trình tự chéo đối xứng để tránh lệch gioăng.
• Bước 5 – Đấu nối ống pilot: Kết nối ống pilot từ van chính đến cụm phao theo sơ đồ của nhà sản xuất, kiểm tra không rò rỉ tại các điểm nối.
• Bước 6 – Chạy thử và hiệu chỉnh: Mở van cô lập, quan sát quá trình đóng mở và điều chỉnh van kim theo hướng dẫn ở mục 5.2.

5.2. Yêu cầu vận hành và căn chỉnh van kim Pilot

Yêu cầu về áp lực: Đảm bảo áp lực đầu vào tối thiểu đạt 0.5 bar để màng van hoạt động. Nếu áp lực đầu vào thấp hơn ngưỡng này, van chính sẽ không mở hoàn toàn hoặc đóng không dứt khoát, gây hiện tượng cấp nước yếu hoặc rò rỉ qua đế van.

Căn chỉnh van kim (Needle Valve):

• Đóng van kim quá nhỏ: Van đóng quá chậm, nước tiếp tục chảy vào bể trong thời gian dài sau khi phao đã dâng, gây tràn bể.
• Mở van kim quá rộng: Van đóng quá nhanh, tạo ra va đập thủy lực mạnh, gây giật và rung đường ống, thậm chí nứt gioăng mặt bích.
• Nguyên tắc hiệu chỉnh: Mở van kim từ từ theo chiều kim đồng hồ (hoặc ngược chiều tùy thiết kế) và quan sát thời gian đóng thực tế. Thời gian đóng hợp lý thường dao động từ 10 đến 30 giây đối với đường kính nhỏ và lâu hơn với đường kính lớn.
• Ghi lại vị trí van kim sau khi hiệu chỉnh để thuận tiện khôi phục khi bảo trì.

Trong trường hợp cần điều chỉnh áp lực tuyến ống trước van phao, quý khách có thể tham khảo giải pháp bổ sung van giảm áp thủy lực YDK và kiểm tra chiều dòng chảy bằng van 1 chiều lá lật YDK.

6. Bảng giá van phao thủy lực YDK KCV100 mặt bích

Giá van phao thủy lực YDK KCV100 phụ thuộc vào đường kính danh nghĩa, tiêu chuẩn mặt bích và số lượng đơn hàng. Bảng dưới đây là khoảng giá tham khảo trên thị trường, quý khách vui lòng liên hệ trực tiếp để nhận báo giá chính xác theo dự án.

Yếu tố ảnh hưởng đến giá thành

• Số lượng đơn hàng: đơn hàng dự án số lượng lớn thường được chiết khấu tốt hơn đơn hàng lẻ.
• Tiêu chuẩn bích lựa chọn: JIS 10K và BS4504 PN16 có mức giá chênh lệch nhẹ tùy lô nhập.
• Chi phí vận chuyển đến công trình, đặc biệt với các dự án ở tỉnh xa hoặc công trình có yêu cầu giao hàng theo tiến độ.
• Yêu cầu bổ sung về hồ sơ: giấy kiểm định PCCC, chứng nhận xuất xứ, tài liệu kỹ thuật song ngữ.

Hồ sơ nghiệm thu đi kèm

Khi đặt hàng, quý khách cần yêu cầu nhà cung cấp cung cấp đầy đủ: CO (Certificate of Origin Hàn Quốc), CQ (Certificate of Quality), Packing List, hóa đơn VAT và giấy kiểm định PCCC nếu công trình có yêu cầu. Đây là bộ hồ sơ bắt buộc để phục vụ nghiệm thu và quyết toán dự án.

7. Địa chỉ mua van phao thủy lực YDK KCV100 chính hãng Hàn Quốc

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao tại thị trường Việt Nam. Chúng tôi phân phối chính hãng dòng van phao thủy lực YDK KCV100 nhập khẩu nguyên chiếc từ Hàn Quốc.

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]

Cam kết của chúng tôi

• Hàng nhập khẩu 100% từ Hàn Quốc, đầy đủ CO/CQ, không bán hàng giả, hàng nhái.
• Bảo hành 12 đến 24 tháng tùy chính sách từng dòng sản phẩm.
• Hỗ trợ tư vấn bản vẽ bóc tách, chọn kích thước DN phù hợp với lưu lượng và áp lực công trình.
• Giao hàng tận công trình, hỗ trợ kỹ thuật trong quá trình lắp đặt và chạy thử.
• Cung cấp catalog PDF, bản vẽ Shopdrawing và tài liệu kỹ thuật song ngữ theo yêu cầu.

8. Câu hỏi thường gặp về van phao thủy lực YDK KCV100

9. Nhận báo giá van phao thủy lực YDK KCV100 Hàn Quốc

Quý khách đang cần báo giá van phao thủy lực YDK KCV100 mặt bích cho dự án, hoặc cần hỗ trợ kỹ thuật để chọn đúng kích thước DN và tiêu chuẩn bích phù hợp với bản vẽ thiết kế? Đội ngũ kỹ sư của Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn sẵn sàng tư vấn miễn phí, cung cấp catalog PDF, bản vẽ bóc tách và báo giá chiết khấu dự án với đầy đủ hồ sơ CO/CQ.

• Hotline / Zalo kỹ thuật: 09 1800 6799
• Email: [email protected]
• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh

Chúng tôi hỗ trợ giao hàng tận công trình trên toàn quốc, tư vấn lắp đặt và chạy thử van phao thủy lực YDK KCV100, đồng thời cung cấp giải pháp đồng bộ cho toàn bộ hệ thống cấp nước và PCCC của tòa nhà.
