Nhiều kỹ thuật viên vận hành tòa nhà tại TP.HCM thường gặp phải tình trạng bể nước mái bị tràn dù đã lắp van chặn, hoặc hệ thống phát ra tiếng "ầm" lớn mỗi khi đóng ngắt nước. Nguyên nhân phần lớn không nằm ở chất lượng thiết bị mà đến từ việc lựa chọn sai loại van điều khiển mực nước cho công suất thực tế. Van phao (Float valve) không đơn thuần chỉ là một quả bóng nhựa gắn vào cần gạt; trong công nghiệp, đây là một thiết bị cơ khí hoặc thủy lực chính xác, đóng vai trò "người gác cổng" giúp duy trì mực nước ổn định, bảo vệ máy bơm và chống thất thoát tài nguyên. Việc hiểu rõ sự khác biệt giữa van cơ trực tiếp và van phao thủy lực là chìa khóa để vận hành hệ thống đường ống an toàn, bền bỉ.
Van phao là gì? Tên gọi và ký hiệu kỹ thuật
Van phao (tên tiếng Anh: Float valve) là một loại van tự động được sử dụng để điều chỉnh mực chất lỏng trong bể chứa, bồn chứa hoặc hồ chứa. Thiết bị này hoạt động dựa trên sự thay đổi vị trí của quả phao theo mực nước, từ đó truyền động để đóng hoặc mở dòng chảy.
Trong các bản vẽ kỹ thuật (P&ID), thiết bị này thường được ký hiệu bằng biểu tượng van chặn kết hợp với một đường nối tới vòng tròn nhỏ (tượng trưng cho quả phao). Tùy vào quy chuẩn thiết kế, các thông số như PN10, PN16 hay tiêu chuẩn mặt bích JIS, ANSI, DIN sẽ được ghi chú đi kèm để đảm bảo tính đồng bộ cho toàn hệ thống.
Cấu tạo và nguyên lý vận hành cốt lõi
Dù có nhiều biến thể, nhưng về cơ bản, một bộ Van phao | float valve tiêu chuẩn bao gồm các bộ phận chính sau:
- Thân van: Thường làm bằng gang, inox (304, 316) hoặc đồng, là nơi dòng chảy đi qua.
- Quả phao (Float ball): Bộ phận nổi trên mặt nước, có thể làm bằng nhựa HDPE, inox hoặc đồng.
- Cần van/Trục truyền động: Kết nối quả phao với cơ cấu đóng ngắt bên trong thân van.
- Đĩa van và bộ truyền động: Đối với các dòng van nhỏ, đĩa van đóng trực tiếp. Đối với dòng van lớn, bộ phận này thường là một màng ngăn (diaphragm) điều khiển bằng áp suất thủy lực.
Nguyên lý hoạt động dựa trên lực đẩy Archimedes. Khi mực nước hạ thấp, quả phao hạ xuống kéo theo cần van mở ra, cho phép nước chảy vào bể. Khi mực nước dâng cao đến ngưỡng thiết lập, quả phao nổi lên tạo ra lực đẩy ngược lại để đóng kín cửa van, ngăn không cho nước tiếp tục chảy vào.

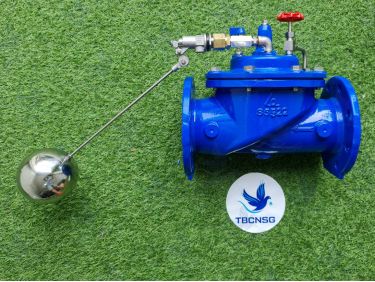

Lưu ý từ chuyên gia: Một sai lầm phổ biến tại các công trình ở Bình Dương là lắp đặt van phao cơ kích thước lớn cho đường ống áp lực cao mà không có bộ phận giảm chấn. Điều này gây ra hiện tượng búa nước (water hammer), dẫn đến rung lắc đường ống và làm hỏng các mối nối. Với đường ống từ DN50 trở lên, việc chuyển sang dùng van phao thủy lực (Pilot operated) là giải pháp tối ưu để bảo vệ hệ thống.
Phân loại các dòng Float valve phổ biến
Để lựa chọn đúng thiết bị, kỹ sư cần phân biệt rõ các loại Float valve dựa trên cấu tạo và mục đích sử dụng:
| Loại van | Đặc điểm chính | Ứng dụng phổ biến |
|---|---|---|
| Van phao cơ (Direct acting) | Đóng ngắt trực tiếp bằng lực nổi của phao. Cấu tạo đơn giản. | Bồn nước gia đình, bể chứa nhỏ, téc nước mái. |
| Van phao thủy lực (Pilot operated) | Sử dụng áp suất dòng chảy để đóng mở màng van. Hoạt động êm ái. | Hệ thống cấp nước tòa nhà, khu công nghiệp, bể phòng cháy chữa cháy. |
| Van phao inox | Chống ăn mòn tốt, chịu được nhiệt độ cao. | Ngành thực phẩm, hóa chất, môi trường nước mặn. |
Việc lựa chọn Van phao phù hợp phụ thuộc rất lớn vào áp suất vận hành. Ví dụ, trong các khu công nghiệp tại Đồng Nai, nơi áp lực nước thường duy trì ở mức 5-8 bar, các dòng van thân gang cánh cao su theo tiêu chuẩn PN16 luôn được ưu tiên để đảm bảo độ kín khít.
Định hướng lựa chọn nhanh theo nhu cầu thực tế
Dưới góc độ kỹ thuật, bạn có thể tham khảo cách chọn nhanh sau đây:
- Môi trường nước sạch, bể gia đình: Ưu tiên van phao đồng hoặc nhựa để tiết kiệm chi phí và dễ thay thế.
- Môi trường hóa chất hoặc thực phẩm: Bắt buộc sử dụng inox 304 hoặc 316 để đảm bảo vệ sinh và độ bền hóa học.
- Hệ thống quy mô lớn (PCCC, cấp nước đô thị): Sử dụng van phao thủy lực mặt bích để kiểm soát dòng chảy lớn và tránh hiện tượng va đập thủy lực.
- Khu vực có không gian hẹp: Cân nhắc các dòng van phao thông minh (không dùng cần dài) để tối ưu diện tích lắp đặt.
Lưu ý kỹ thuật khi lắp đặt và vận hành
Để thiết bị Van phao hoạt động ổn định, quy trình lắp đặt cần tuân thủ các nguyên tắc:
1. Vị trí lắp đặt: Phải đảm bảo quả phao có không gian di chuyển tự do, không bị vướng vào thành bể hoặc các thiết bị khác bên trong bồn.
2. Lọc rác: Nên lắp thêm y lọc (Y-strainer) phía trước van để ngăn chặn cặn bẩn, sỏi đá làm kẹt đĩa van hoặc tắc nghẽn đường ống dẫn pilot (đối với van thủy lực).
3. Bảo trì định kỳ: Kiểm tra độ kín của quả phao. Nếu phao bị vô nước (thủng), nó sẽ mất lực nổi và khiến van luôn ở trạng thái mở, gây tràn bể.
Trong quá trình tư vấn giải pháp tại TBCNSG, chúng tôi nhận thấy nhiều trường hợp van không đóng kín là do áp suất đầu vào quá thấp (dưới 0.5 bar) đối với dòng van thủy lực. Dòng van này cần một mức áp suất tối thiểu để ép màng van xuống. Nếu áp lực nước quá yếu, hãy cân nhắc dùng van phao cơ truyền thống.
Sự cố thường gặp và cách xử lý
- Van không ngắt nước: Kiểm tra quả phao có bị thủng không, hoặc có vật lạ kê ngay đĩa van hay không.
- Nước chảy ra yếu: Kiểm tra áp suất đường ống hoặc xem lưới lọc có bị tắc nghẽn hay không.
- Tiếng ồn lớn khi đóng van: Đây là hiện tượng búa nước. Cần điều chỉnh tốc độ đóng của van (đối với van thủy lực) hoặc lắp thêm bình tích áp để giảm chấn.
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi luôn chú trọng việc cung cấp các thông tin kỹ thuật chính xác nhất để khách hàng có thể tự triển khai lắp đặt Van phao một cách hiệu quả. Với kinh nghiệm cung ứng thiết bị cho nhiều dự án lớn tại TP.HCM và các tỉnh lân cận, chúng tôi hiểu rằng một hệ thống vận hành trơn tru bắt đầu từ việc chọn đúng thiết bị ngay từ khâu thiết kế.
Câu hỏi thường gặp (FAQ)
1. Van phao cơ và van phao thủy lực khác nhau cơ bản ở điểm nào?
Van phao cơ đóng mở trực tiếp bằng lực tay đòn của phao, phù hợp ống nhỏ. Van phao thủy lực dùng áp suất nước để điều khiển màng van, phù hợp ống lớn và áp lực cao.
2. Tại sao van phao inox 304 vẫn có thể bị rỉ sét?
Nếu môi trường nước có hàm lượng Clo quá cao hoặc là nước mặn, inox 304 vẫn có thể bị ăn mòn lỗ kim. Trong trường hợp này, inox 316 là lựa chọn thay thế tốt hơn.
3. Có cần lắp van một chiều sau van phao không?
Thông thường là không cần thiết trừ khi bạn muốn ngăn nước chảy ngược từ bể vào đường ống chính khi áp suất hệ thống bị tụt đột ngột.
Hy vọng những chia sẻ trên đây giúp bạn có cái nhìn toàn diện về dòng sản phẩm này. Nếu cần thêm thông tin chi tiết về các tiêu chuẩn kỹ thuật JIS hay ANSI áp dụng cho hệ thống của mình, hãy tham khảo thêm các tài liệu kỹ thuật chuyên ngành hoặc liên hệ với các đơn vị có kinh nghiệm lâu năm trong ngành thiết bị công nghiệp.
