Van Phao Thủy Lực Lye Mặt Bích

Van phao thủy lực Lye mặt bích là dòng van điều khiển mực nước tự động cao cấp đến từ Malaysia, được các kỹ sư MEP, chủ thầu và ban quản lý tòa nhà lựa chọn cho hệ thống bể nước ngầm, bể mái và bể dự trữ chữa cháy PCCC. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, bảng giá tham khảo và hướng dẫn lắp đặt chuẩn kỹ thuật của van phao thủy lực Lye kết nối mặt bích.

Nhận báo giá van phao thủy lực Lye mặt bích chiết khấu dự án, đầy đủ CO/CQ - Liên hệ Hotline: 09 1800 6799

1. Van phao thủy lực Lye mặt bích là gì?

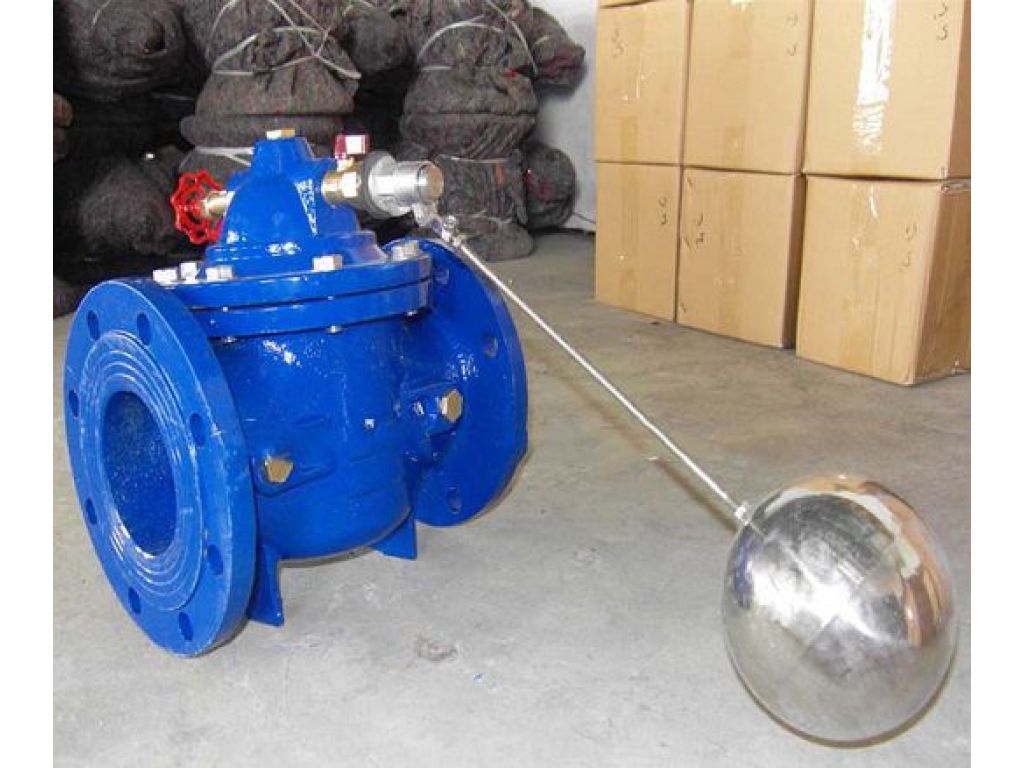

Van phao thủy lực Lye (Lye Valve - Malaysia) là dòng van điều khiển mực nước tự động hoạt động hoàn toàn bằng áp lực dòng chảy trong đường ống, thông qua cơ chế màng cao su (Diaphragm) kết hợp cụm van pilot phao. Van không dùng điện, không dùng phao cơ đòn bẩy cồng kềnh mà sử dụng một bóng phao inox nhỏ gọn thả trong bể để phát tín hiệu đóng mở.

Đặc điểm kết nối mặt bích (Flanged Connection): Van được chế tạo với hai mặt bích tiêu chuẩn BS4504 PN16, JIS 10K hoặc DIN, giúp liên kết chắc chắn với đường ống, chịu được áp lực cao, hạn chế rung lắc và đặc biệt thuận tiện cho việc tháo lắp, bảo dưỡng định kỳ ở các tuyến ống cỡ lớn từ DN50 trở lên. Đây là ưu thế rõ rệt so với kiểu kết nối ren chỉ phù hợp đường ống nhỏ.

Vị thế thương hiệu Lye tại thị trường Việt Nam: Lye là thương hiệu van công nghiệp có xuất xứ Malaysia, nổi tiếng với chi phí đầu tư hợp lý nhưng độ bền cao, kết cấu thân gang phủ Epoxy tĩnh điện chống ăn mòn, màng van NBR/EPDM gia cường vải bố và luôn đi kèm đầy đủ chứng thư CO (Certificate of Origin) và CQ (Certificate of Quality) phục vụ nghiệm thu công trình. Quý khách có thể tham khảo thêm danh mục van công nghiệp Lye Malaysia để đối chiếu chủng loại.

Lưu ý về nguồn gốc: Trên thị trường có hiện tượng nhầm lẫn giữa van Lye Malaysia và các sản phẩm nhái xuất xứ Trung Quốc. Khi mua hàng, cần yêu cầu nhà cung cấp xuất trình CO/CQ ghi rõ xuất xứ Malaysia và tem nhãn của nhà sản xuất.

2. Thông số kỹ thuật chi tiết van phao thủy lực Lye mặt bích

Dưới đây là bảng thông số kỹ thuật chuẩn của dòng van phao thủy lực Lye kết nối mặt bích, tổng hợp từ tài liệu của nhà sản xuất:

2.1. Bảng tra cứu kích thước mặt bích theo tiêu chuẩn BS4504 PN16

Bảng dưới đây giúp kỹ sư tra cứu nhanh đường kính ngoài mặt bích, số lỗ bu lông và đường kính lỗ để chuẩn bị vật tư lắp đặt:

Lưu ý: Kích thước chiều dài mặt bích có thể chênh lệch tùy theo lô sản xuất và tiêu chuẩn mặt bích đặt hàng (BS, JIS hay DIN). Quý khách nên yêu cầu catalogue kỹ thuật chính thức trước khi chốt bản vẽ thi công.

3. Cấu tạo và nguyên lý hoạt động của van phao thủy lực Lye

3.1. Cấu tạo chi tiết từng bộ phận

• Thân van chính (Main Valve Body): Được đúc bằng gang, thiết kế họng van dạng chữ Y hoặc chữ T, toàn bộ bề mặt phủ sơn Epoxy tĩnh điện giúp chống ăn mòn, chống han gỉ trong môi trường nước thường xuyên.
• Khoang điều khiển và màng van (Control Chamber và Diaphragm): Đây là bộ phận quan trọng nhất của van, đóng vai trò biến đổi áp suất thủy lực thành lực cơ học để nâng hoặc hạ đĩa van. Màng cao su NBR/EPDM được gia cường vải bố giúp chịu áp và chống mỏi tốt.
• Cụm van pilot phao (Float Pilot Valve): Gồm một van phụ bằng đồng thau, ống dẫn tín hiệu áp suất và bóng phao inox thả trực tiếp trong bể nước. Cụm này đóng vai trò bộ não điều khiển của toàn hệ thống.
• Lưới lọc phụ (Strainer): Được lắp trên đường ống dẫn pilot nhằm ngăn cặn bẩn, rác, gỉ sắt làm tắc nghẽn van phụ.
• Đĩa van và ghế van: Đĩa van được ép cao su làm kín, đóng mở êm ái trên ghế van, hạn chế tối đa hiện tượng búa nước.

3.2. Nguyên lý vận hành tự động

Quá trình mở van (khi mực nước trong bể giảm xuống dưới ngưỡng cài đặt): Bóng phao inox hạ xuống theo mực nước, tác động mở van pilot. Áp suất trong khoang điều khiển phía trên màng van được xả ra ngoài bể, tạo ra sự chênh áp. Áp lực dòng chảy phía dưới đẩy màng van lên, van mở ra và cấp nước vào bể.

Quá trình đóng van (khi mực nước đạt ngưỡng cài đặt): Bóng phao inox nổi lên, van pilot đóng lại. Áp suất nước từ phía đầu vào được tích vào khoang điều khiển phía trên màng van, lực ép màng đẩy đĩa van xuống sát ghế van, đóng dòng chảy một cách êm ái và dứt khoát, không gây sóc áp hay hiện tượng búa nước (Water Hammer) trên đường ống.

Chính cơ chế điều khiển bằng chênh áp màng thủy lực này giúp van Lye hoạt động ổn định ở lưu lượng và áp lực rất lớn, vượt xa khả năng của van phao cơ truyền thống. Quý khách có thể tham khảo thêm giải pháp van chống va đập thủy lực để bảo vệ toàn hệ thống.

4. Ưu điểm vượt trội và ứng dụng thực tế của van phao Lye

4.1. Ưu điểm so với van phao cơ truyền thống

• Vận hành mượt mà ở lưu lượng và áp lực cực lớn, những trường hợp van phao cơ đòn bẩy không thể đóng kín được.
• Đóng ngắt êm ái, không gây sóc áp hay rung chấn đường ống nhờ cơ chế điều khiển thủy lực qua van pilot.
• Bộ phao điều khiển nhỏ gọn, dễ cài đặt mực nước, không cần dây cáp, không cần nguồn điện, không cần hệ thống điều khiển tự động phức tạp.
• Tuổi thọ màng van cao, phụ tùng thay thế sẵn có, chi phí vận hành và bảo trì thấp.
• Kết nối mặt bích chịu áp tốt, phù hợp với tuyến ống cỡ lớn trong nhà máy và tòa nhà cao tầng.

4.2. Ứng dụng trong các dự án công trình

• Bể nước ngầm và bể nước mái của tòa nhà chung cư, cao ốc văn phòng, khách sạn, bệnh viện.
• Hệ thống bể dự trữ nước chữa cháy PCCC, bể chứa nước bổ sung cho máy bơm chữa cháy.
• Nhà máy nước sạch, trạm cấp nước khu công nghiệp, hệ thống điều tiết thủy lợi.
• Hệ thống xử lý nước thải, trạm bơm tăng áp, bể điều hòa lưu lượng.
• Các công trình có yêu cầu đóng mở tự động theo mực nước nhưng không có nhân công vận hành thường trực.

Để lựa chọn đúng chủng loại van cho từng vị trí lắp đặt, mời quý khách tham khảo bài viết chọn van phao cho bể nước PCCC.

5. Bảng giá van phao thủy lực Lye mặt bích mới nhất và các yếu tố ảnh hưởng

Mức giá dưới đây là bảng giá tham khảo dành cho khách hàng lẻ, chưa bao gồm VAT và chi phí vận chuyển. Giá thực tế có thể thay đổi theo tỷ giá, thời điểm đặt hàng và khối lượng của từng dự án. Quý khách vui lòng liên hệ hotline để nhận báo giá chính xác và chiết khấu dự án.

5.1. Các yếu tố cấu thành giá van

• Kích thước đường ống (DN): Kích thước càng lớn, khối lượng gang và vật liệu càng nhiều, giá thành càng cao.
• Chất liệu màng van và van pilot: Phương án màng EPDM chịu nhiệt hoặc van pilot inox sẽ có giá cao hơn phương án tiêu chuẩn màng NBR và van pilot đồng thau.
• Tiêu chuẩn mặt bích: Mặt bích BS4504 PN16, JIS 10K hay DIN có thể chênh lệch giá tùy yêu cầu gia công.
• Khối lượng đơn hàng: Đơn hàng dự án số lượng lớn luôn được hưởng chính sách chiết khấu tốt hơn đơn hàng lẻ.
• Chứng thư và hồ sơ nghiệm thu: Các dự án yêu cầu đầy đủ CO/CQ, catalogue, bản vẽ kỹ thuật sẽ có quy trình cung ứng khác biệt.

Cam kết chứng thư: Toàn bộ van phao thủy lực Lye do Sài Gòn cung cấp đều đi kèm CO (Certificate of Origin) ghi rõ xuất xứ Malaysia và CQ (Certificate of Quality) phục vụ công tác nghiệm thu, thanh quyết toán dự án.

6. Hướng dẫn lắp đặt và căn chỉnh van phao Lye chuẩn kỹ thuật

6.1. Quy trình lắp đặt mặt bích

• Bước 1: Vệ sinh sạch lòng đường ống, xả cặn và rác trước khi lắp van để tránh vật lạ kẹt vào khoang màng và van pilot.
• Bước 2: Đặt gioăng làm kín (EPDM hoặc cao su) giữa mặt bích van Lye và mặt bích đường ống, đảm bảo gioăng đồng tâm và không bị xô lệch.
• Bước 3: Siết bu lông đối ứng theo hình chéo (Cross-pattern) theo từng lượt, lực siết tăng dần đều để đảm bảo kín nước và không nứt ngàm bích.
• Bước 4: Lắp đặt cụm van pilot phao vào vị trí bể chứa, cố định cần phao đúng cao độ mực nước cài đặt. Kiểm tra hướng lắp van trùng với chiều mũi tên chỉ dòng chảy trên thân van.
• Bước 5: Mở van khóa đầu vào từ từ, xả gió khỏi khoang điều khiển, quan sát chu trình đóng mở tự động theo mực nước trước khi đưa vào vận hành chính thức.

Khuyến nghị: Nên lắp thêm y lọc mặt bích bảo vệ van phía trước van phao để giữ rác, lá cây và cặn bẩn, giúp van pilot hoạt động ổn định lâu dài.

6.2. Lưu ý vận hành và khắc phục sự cố thường gặp

Lịch bảo trì định kỳ: Kiểm tra bóng phao inox và vệ sinh phin lọc pilot mỗi 6 tháng; kiểm tra độ đàn hồi của màng NBR/EPDM và thay thế khi màng bị cứng hoặc nứt, thông thường sau 2 đến 3 chu kỳ vận hành liên tục.

7. Địa chỉ mua van phao thủy lực Lye mặt bích chính hãng Malaysia

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị nhập khẩu trực tiếp và phân phối các dòng van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi cam kết cung cấp van phao thủy lực Lye mặt bích chính hãng Malaysia với đầy đủ hồ sơ chứng thư.

• Cam kết xuất xứ: Nhập khẩu trực tiếp từ Lye Malaysia, có CO/CQ đầy đủ, tem nhãn và catalogue chính hãng.
• Chính sách bảo hành: Bảo hành 12 đến 24 tháng tùy model, hỗ trợ kỹ thuật trọn đời sản phẩm.
• Hỗ trợ kỹ thuật: Tư vấn bản vẽ, chọn kích thước DN phù hợp với lưu lượng và cột áp của hệ thống bể nước, PCCC.
• Giao hàng: Giao hàng tận công trình trên toàn quốc, đúng tiến độ thi công.
• Tư vấn sản phẩm thay thế: Giới thiệu phương án van phao cơ inox cho các vị trí có lưu lượng nhỏ hoặc ngân sách hạn chế.
