Giới thiệu & Nguyên lý hoạt động

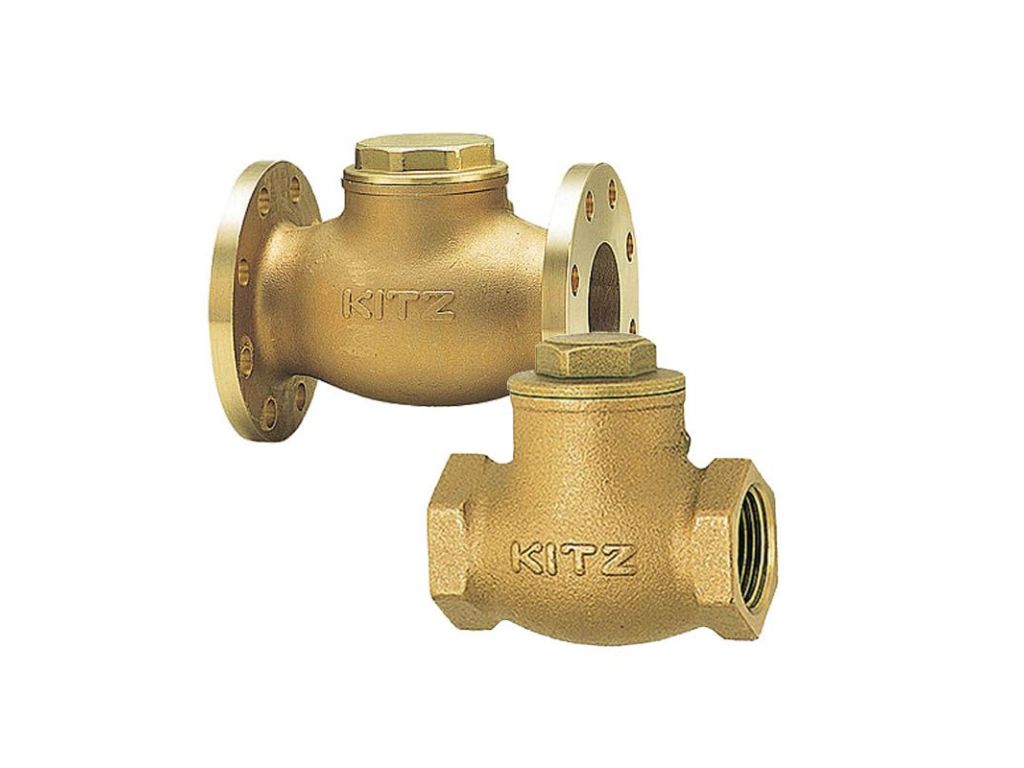

Van một chiều lá lật Kitz model OB là loại van được thiết kế để cho phép dòng chảy đi theo một hướng duy nhất và ngăn chặn dòng chảy ngược. Nguyên lý hoạt động dựa trên sự cân bằng giữa áp lực của dòng chảy và trọng lực của lá van. Khi có áp lực dòng chảy từ phía trước, lá van sẽ mở ra. Khi áp lực dòng chảy giảm hoặc có dòng chảy ngược, trọng lực của lá van sẽ kéo nó đóng lại, ngăn chặn dòng chảy ngược.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Vật liệu chế tạo | Thân: Đồng (Bronze) |
| Kích thước (DN) | DN50 (Theo thông tin sản phẩm cung cấp, cần xác nhận dải DN cụ thể) |
| Áp suất làm việc (PN) | PN10 (10 kgf/cm²) |
| Nhiệt độ làm việc | 120°C (Đối với nước, dầu), 10 kgf/cm² (Đối với hơi bão hòa) |
| Môi trường sử dụng | Nước, dầu, hơi bão hòa |
| Kiểu kết nối | Bích (Flanged ends), JIS 10K FF |
| Tiêu chuẩn áp dụng | JIS 10K FF |
| Loại van | 1 lá lật (Swing check valve) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Cấu tạo đơn giản, dễ chế tạo và bảo trì.
- Hoạt động tự động, không cần nguồn năng lượng ngoài.
- Khả năng chống ăn mòn tốt với vật liệu thân đồng.
- Khả năng chịu áp lực và nhiệt độ tương đối tốt cho các ứng dụng thông thường.
- Lá van nhẹ, ít gây tổn thất áp suất khi mở.
Nhược điểm:
- Có thể tạo ra tiếng ồn (tiếng va đập) khi lá van đóng đột ngột, đặc biệt ở các hệ thống có áp lực cao hoặc dòng chảy thay đổi nhanh.
- Không phù hợp với các ứng dụng có dòng chảy có tính chất rung động mạnh hoặc có cặn rắn.
- Tốc độ đóng có thể chậm hơn so với các loại van một chiều khác như van lò xo, dẫn đến hiện tượng búa nước (water hammer) nếu không được thiết kế và lắp đặt phù hợp.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Van một chiều Kitz OB phải được lắp đặt theo đúng chiều mũi tên chỉ hướng dòng chảy trên thân van.
- Đảm bảo đường ống sạch sẽ, không có cặn bẩn, vật lạ trước khi lắp van.
- Sử dụng mặt bích và bu lông theo tiêu chuẩn JIS 10K FF để đảm bảo độ kín.
- Siết chặt bu lông đều và theo thứ tự để tránh biến dạng mặt bích.
- Van nên được lắp đặt ở vị trí thẳng đứng hoặc nằm ngang tùy thuộc vào thiết kế hệ thống và khuyến cáo của nhà sản xuất. Tránh lắp ở vị trí dốc bất thường có thể ảnh hưởng đến hoạt động của lá van.
Vận hành:
- Van hoạt động tự động, không cần can thiệp thủ công.
- Theo dõi áp suất và nhiệt độ làm việc để đảm bảo nằm trong giới hạn cho phép của van.
- Trong quá trình vận hành, lắng nghe tiếng động bất thường để phát hiện sớm các vấn đề có thể xảy ra.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra định kỳ (theo khuyến cáo của nhà sản xuất hoặc tần suất vận hành) tình trạng lá van, bản lề và mặt bích.
- Vệ sinh bên trong van nếu có cặn bẩn tích tụ.
- Kiểm tra độ kín của các mối nối bích.
Xử lý sự cố:
- Van bị kẹt, không mở: Kiểm tra vật cản trong đường ống, kiểm tra lá van có bị biến dạng hoặc kẹt bản lề không.
- Van bị rò rỉ, không đóng kín: Kiểm tra bề mặt lá van và mặt ghế tiếp xúc có bị mài mòn, bám bẩn hay biến dạng không. Cần làm sạch hoặc thay thế các bộ phận bị hỏng.
- Tiếng ồn lớn khi hoạt động: Có thể do tốc độ dòng chảy quá cao hoặc hiện tượng búa nước. Cần xem xét giảm tốc độ dòng chảy hoặc lắp đặt thêm bộ giảm chấn.
Ứng dụng thực tế
Van một chiều Kitz model OB được ứng dụng rộng rãi trong các hệ thống công nghiệp, dân dụng như:
- Hệ thống cấp nước sinh hoạt và công nghiệp.
- Hệ thống bơm ly tâm để ngăn dòng chảy ngược khi bơm dừng.
- Hệ thống đường ống dẫn dầu, hóa chất lỏng (tương thích vật liệu).
- Hệ thống hơi bão hòa trong các nhà máy nhiệt điện, nhà máy hóa chất.
- Hệ thống tuần hoàn nước trong các hệ thống HVAC.
- Hệ thống phòng cháy chữa cháy (PCCC) để duy trì áp lực trong đường ống.
